S'applique à : Z4

Déballage et positionnement

Choisir le site d'installation

Le site d’installation doit respecter les valeurs limites et les exigences indiquées au chapitre Caractéristiques techniques.

 Caractéristiques techniques

Déballer la machine

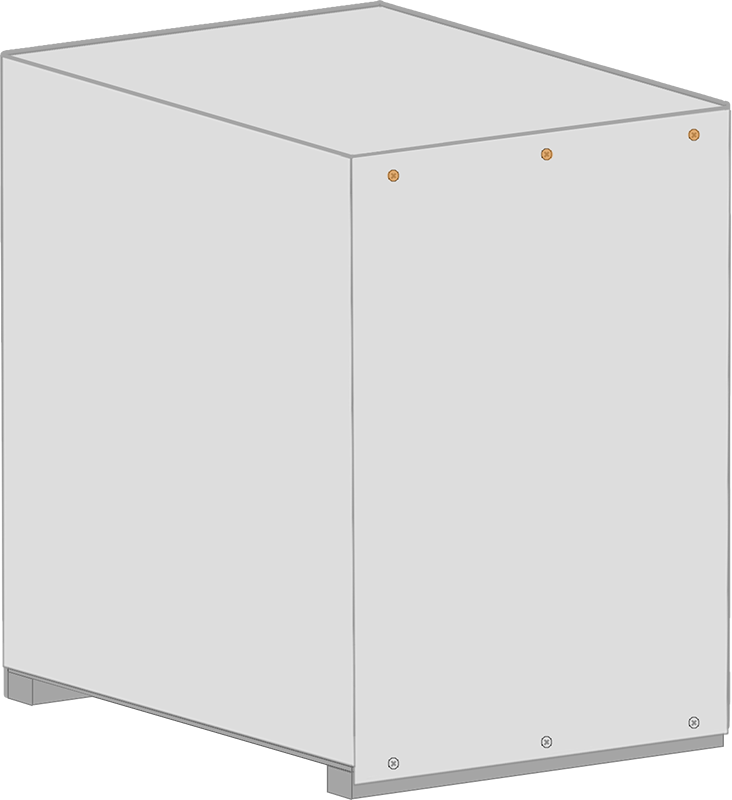

1. Retirez les vis (marquées en orange) qui fixent le couvercle de la caisse de transport.

   Le nombre de vis peut varier.

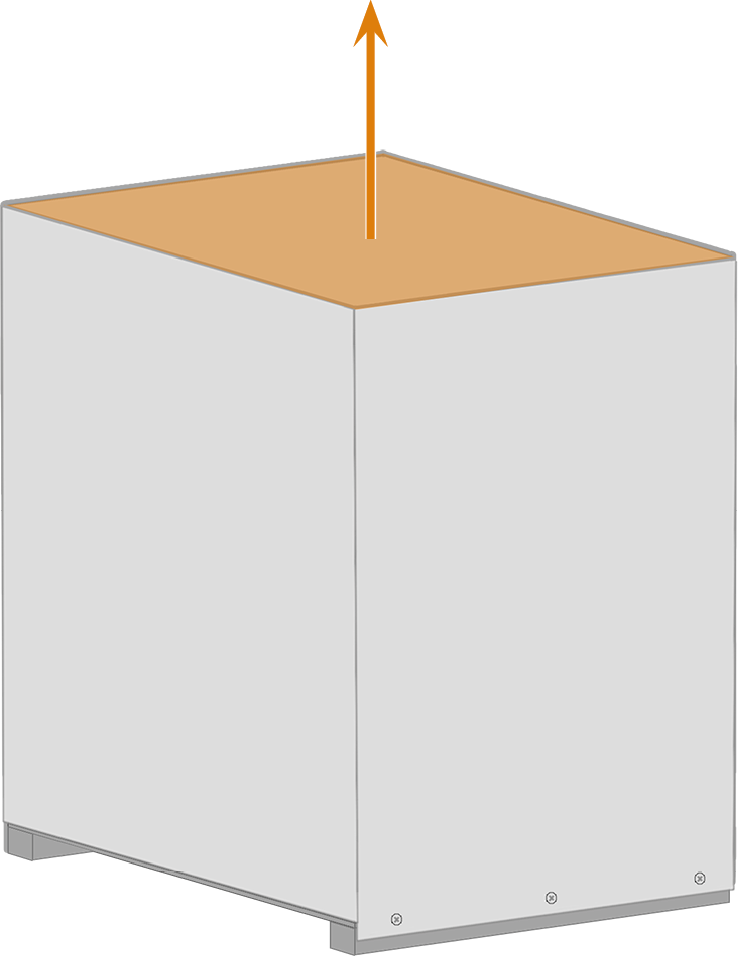

2. Soulevez le couvercle (marqué en orange).



3. Retirez les accessoires.

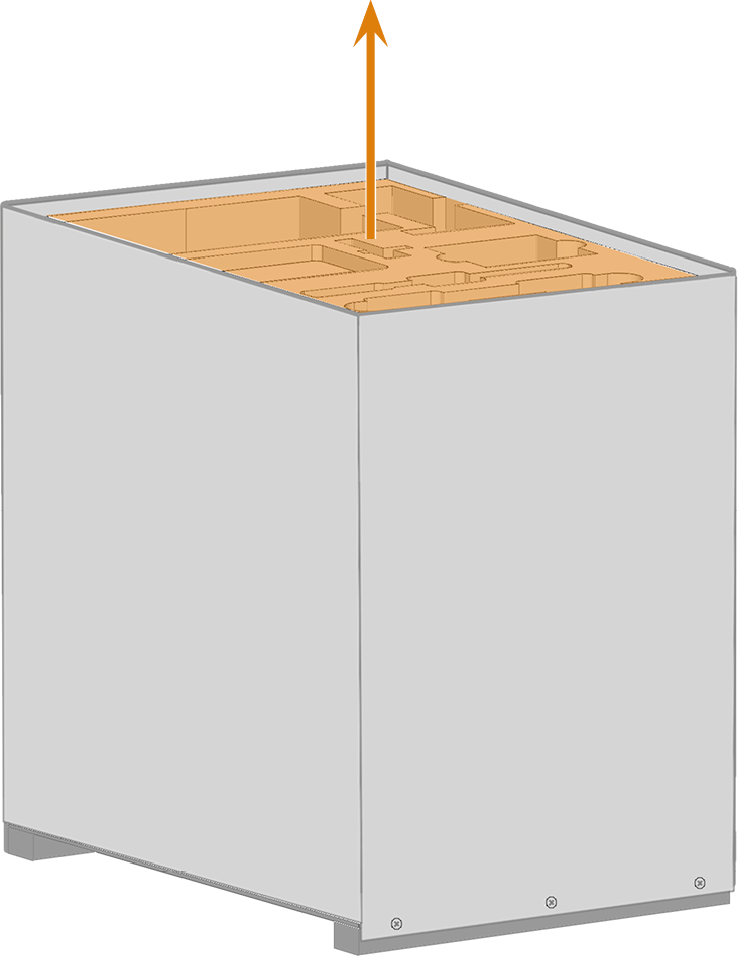

4. Retirez le rembourrage supérieur (marqué en orange).



5. Retirez la mallette d’accessoires.

6. Retirez les vis (marquées en orange) qui fixent le cadre de la caisse à la palette.

   Le nombre de vis peut varier.

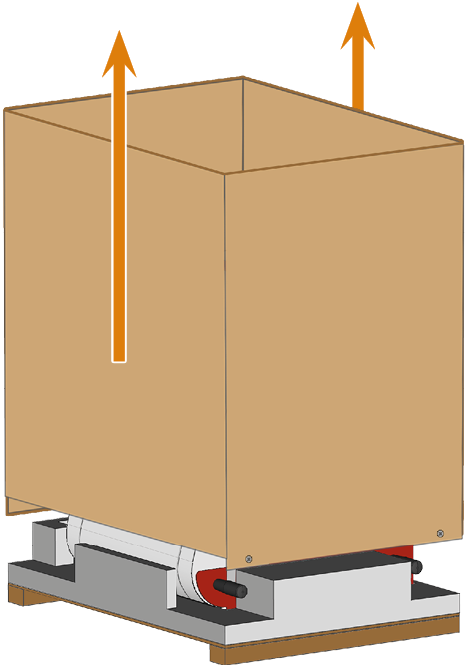

7. Soulevez le cadre de la caisse (marqué en orange) de la palette.



AVIS ! Dommages au boîtier lors du retrait

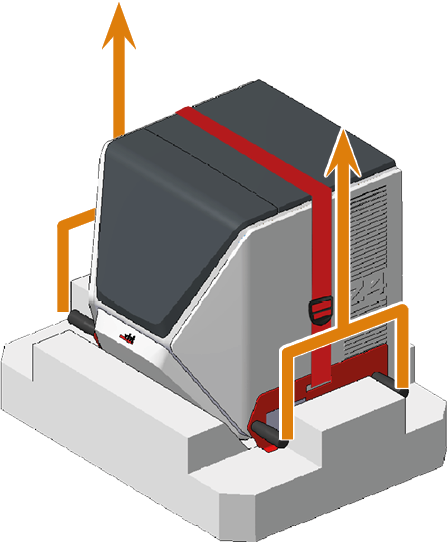

8. Saisissez les poignées de l’aide au transport. Faites appel à autant de personnes que la loi l’exige pour soulever la machine.



9. Placez la machine sur une surface capable de supporter son poids.

10. AVIS ! Veillez à ce que les distances de sécurité suivantes soient toujours respectées.

    Machines équipées d’un ordinateur FAO interne





    Machines équipées d’un ordinateur FAO externe

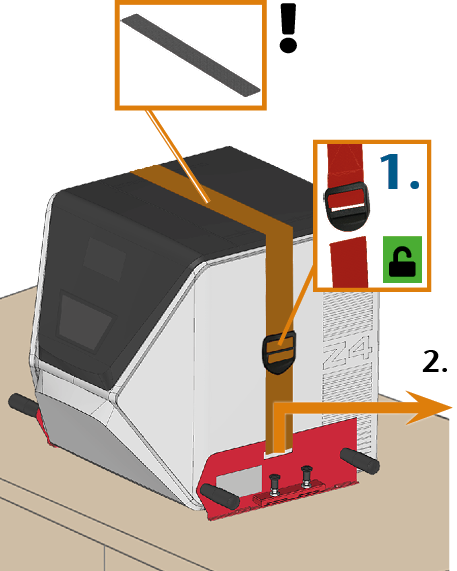

11. Utilisez la boucle pour détacher la courroie (marquée en orange). Retirez la courroie.

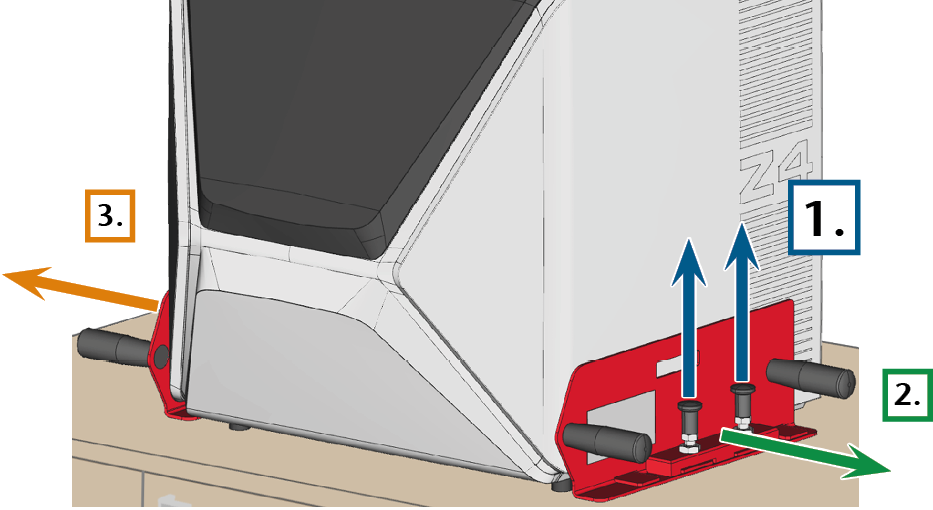

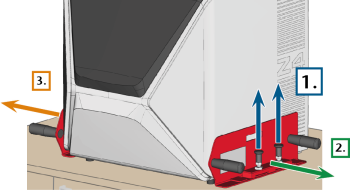

12. Tirez les deux boulons de verrouillage vers le haut et retirez l’aide au transport.



13. Retirez le couvercle.

14. Conservez tous les éléments du verrou de transport et du set d'emballage pour des éventuels retours pour réparation.
