S'applique à : Z4

Nettoyer la machine

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

AVIS

Dommages des guides linéaires ou de la broche lors du nettoyage à l'air comprimé

Si vous nettoyez la chambre de travail avec de l'air comprimé, les copeaux de matière peuvent atteindre les guides linéaires ou les paliers de broche.

  • Ne nettoyez jamais la chambre de travail avec de l'air comprimé.

Nettoyer la chambre de travail comprend les composants suivants :

  • Palpeur de mesure
  • Support de pièces brutes
  • Fenêtre d'observation
  • Webcam
  • Magasins d'outils
  • Support de magasin d'outils

Ces composants ont des intervalles d'entretien différents selon le tableau d'entretien. Par conséquent, selon les composants à nettoyer, vous effectuez un nettoyage quotidien ou hebdomadaire de la chambre de travail.

  • Lors du nettoyage hebdomadaire, effectuez également le nettoyage quotidien.

Effectuer le nettoyage quotidien

Nous recommandons de nettoyer la chambre de travail après toutes les autres tâches d'entretien requises.

Ne pas verser d'eau supplémentaire dans la chambre de travail. Le réservoir à liquide de refroidissement peut déborder.

  1. Ayez à portée de main :
    • Un chiffon humide
    • Un nettoyant doux (facultatif)
    • Un aspirateur
    • Brosse de nettoyage pour le porte-pièce
  2. Ouvrez la porte de la chambre de travail.
  3. Retirez le magasin d’outils de la chambre de travail et nettoyez-le avec le chiffon humide.
  4. Nettoyez soigneusement toutes les surfaces et les fissures de la chambre de travail à l'aide d'un chiffon humide. Si nécessaire, utilisez un nettoyant doux.
  5. Aspirez tous les résidus d'usinage du palpeur de mesure à une distance de 3 cm.

  6. Remplacez le liquide de refroidissement. Changer le liquide de refroidissement et nettoyer le réservoir de liquide de refroidissement

Nettoyer la plaque à buses

Vous devez nettoyer les ouvertures de la plaque à buses chaque fois que vous nettoyez la pince de serrage.

  1. Préparez la brosse interdentaire.
  2. Déplacez les axes en position de nettoyage en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.
  3. Ouvrez la porte de la chambre de travail.

  4. Nettoyez les petits trous dans la zone intérieure de la plaque à buses. Pour cela, déplacez la brosse interdentaire vers le haut et vers le bas.

    (Le nombre de buses peut être différent sur votre machine)

  5. Nettoyez la zone autour de la pince de serrage avec un pinceau.



Si nécessaire, appliquez de l'eau avec un produit de nettoyage et laissez reposer quelques minutes.

Buses marquées en orange (le nombre de buses dans votre machine peut varier)

Effectuer le nettoyage hebdomadaire

  1. Ayez à portée de main : La brosse de nettoyage pour le support de pièces brutes.
  2. Retirez le magasin d'outils de la chambre de travail. Nettoyez celui-ci avec le chiffon et la brosse.
  3. Ouvrez le tiroir multifonction. Nettoyer les autres magasins d'outils.
  4. Nettoyez le support de pièces brutes avec sa brosse respective.

    5.

    1. Support de magasin d'outils
    2. Palpeur de mesure avec cage de protection (marqué en orange)
    3. Support de pièces brutes

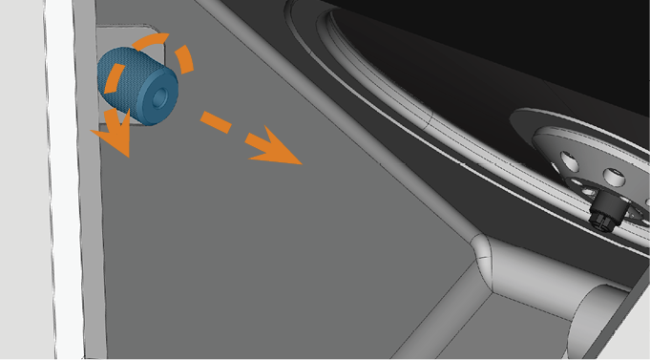

  5. Dévissez le capuchon protecteur afin de le retirer de la webcam, puis nettoyez l'intérieur du capuchon avec un chiffon sec.

    6.

  6. Nettoyez la webcam avec un chiffon humide. Vissez le capuchon protecteur.
  7. Nettoyez le support du magasin d'outils en profondeur.
  8. Appliquez une petite quantité de graisse de pince de serrage sur les boulons du support du magasin d’outils.
  9. Pour appliquer la graisse de pince dans les trous de tous les magasins d'outils, montez tous les magasins d'outils une fois.
  10. Nettoyez le boîtier. Nettoyer le boîtier
