Nettoyer la pince de serrage du support de pièces brutes
Regardez la vidéo
Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité
Dommage au porte-blocs lors de l'utilisation d'un tournevis dynamométrique inadapté ou lors de l'entretien avec la machine à l'arrêt
Si vous utilisez un tournevis dynamométrique autre que celui fourni ou si vous effectuez l'entretien avec la machine éteinte, le porte-bloc peut être endommagé.
- Veillez à ce que la machine soit sous tension pendant toute la durée de la réparation.
- Utilisez uniquement le tournevis dynamométrique fourni.
- S'assurer que vous appliquez un couple maximal de 1,8 Nm.
La graisse pour la pince de serrage de la broche et pour la pince de serrage du support de pièces brutes est le même article.
- Ayez à portée de main :

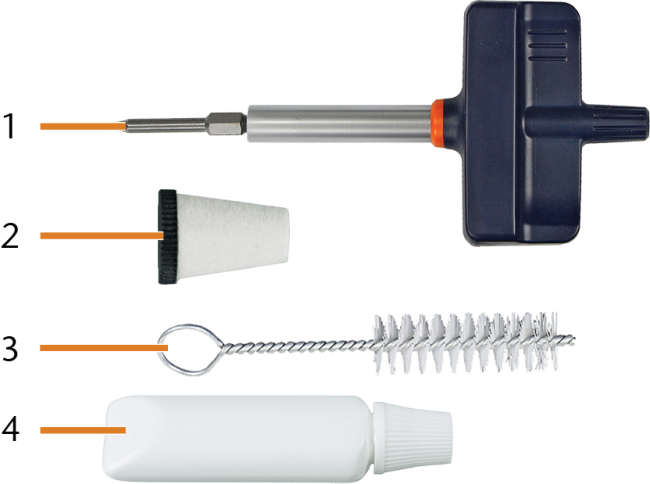

- Set de maintenance pour porte-bloc
- Graisse pour pince de serrage
- Tournevis dynamométrique (1,8 Nm)
- Cône de nettoyage
- Brosse de nettoyage
- Graisse de pince de serrage en tube
- Allumez la machine via l’interrupteur principal.
- Ouvrez la porte de la chambre de travail.
-

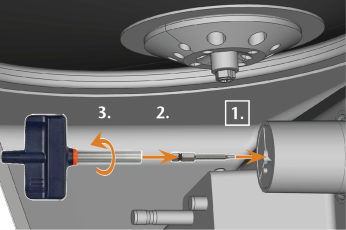

Insérez l’embout de la clé dynamométrique dans la pince de serrage et maintenez-le en place.
-
Placez la clé dynamométrique sur l’insert et retirez la vis.
-

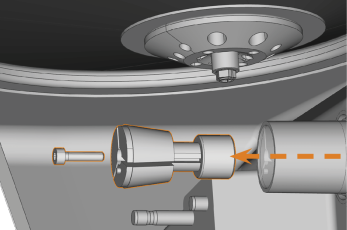

Retirez la pince de serrage du porte-pièce.
-
- Nettoyez le cône interne du support de pièces brutes avec le cône de nettoyage du kit de service.
- Nettoyez la pince de serrage avec la brosse du kit de service.
- Nettoyez l'extérieur de la pince de serrage.
- Avant d’appliquer la graisse, assurez-vous que la pince de serrage est parfaitement propre.
- Veillez à ce qu’il n’y ait pas de graisse dans les rainures longitudinales de la pince de serrage.
- N’utilisez qu’une très petite quantité de graisse qui est inférieure à la taille de la tête d’épingle.
- Utilisez exclusivement la graisse pour pince de serrage livrée dans le kit d'entretien.
- Graissez la pince de serrage. N’appliquez de la graisse que sur la surface conique (marquée en bleu) de la pince de serrage. La fente (marquée en rouge) doit être exempte de graisse.
- Vérifiez la condition de la vis de fixation et remplacez-la par une vis de remplacement si nécessaire.
- Enfoncez la vis de fixation de la pince de serrage dans le porte-lame aussi loin que vous le pouvez. Tournez la pince de serrage jusqu'à ce qu'elle s'enclenche en place et qu'elle soit déposée adéquatement. Selon la position, vous pourriez avoir besoin de tourner la pince jusqu'à 360°.
- Insérez l’embout de la clé dynamométrique dans la pince de serrage et maintenez-le en place.
- Placez la clé dynamométrique sur l’insert et serrez la vis.
Dommage de la pince de serrage lors de l'utilisation de la mauvaise graisse ou de l'application incorrecte de la graisse
L'utilisation d’une graisse inadaptée à la broche ou son application dans les rainures longitudinales de la pince de serrage peuvent entraîner la détérioration de la machine.
