S'applique à : Z4

Remplacement de la pince de serrage du porte-pièce et remplacement de la vis de fixation

Comment remplacer la pince de serrage du porte-pièce ? Comment remplacer la vis de fixation de la pince de serrage dans le porte-pièce ?

Vue d'ensemble du kit de réparation

Article 240210 : 1 x Pince de serrage du porte-pièce ; 3 x Vis de fixation pour la pince de serrage du support de pièces brutes

Article 248620 : 3 x Vis de fixation pour la pince de serrage du support de pièces brutes

Préparation du remplacement

  1. En plus du chariot de service vhf, ayez les articles suivants à portée de main :
    • Set de maintenance pour porte-bloc
    • Graisse pour pince de serrage
  2. Allumez la machine via l’interrupteur principal.
  3. Ouvrez la porte de la chambre de travail.

Remplacement de la pince de serrage du porte-pièce et remplacement de la vis de fixation

Deux cas de figure se présentent :

  • La vis de fixation est usée, mais la pince de serrage est encore en bon étatDans ce cas, déposez la pince de serrage et remettez-la en place avec une nouvelle vis de fixation.
  • La pince de serrage est uséeDans ce cas, remplacez la pince de serrage par une pince de serrage de rechange et une nouvelle vis de fixation.
  • Lors du montage d’une pince de serrage de rechange, utilisez toujours une nouvelle vis de fixation qui a été livrée avec la pièce de rechange.
AVIS

Dommage au porte-blocs lors de l'utilisation d'un tournevis dynamométrique inadapté ou lors de l'entretien avec la machine à l'arrêt

Si vous utilisez un tournevis dynamométrique autre que celui fourni ou si vous effectuez l'entretien avec la machine éteinte, le porte-bloc peut être endommagé.

  • Veillez à ce que la machine soit sous tension pendant toute la durée de la réparation.
  • Utilisez uniquement le tournevis dynamométrique fourni.
  • S'assurer que vous appliquez un couple maximal de 1,8 Nm.

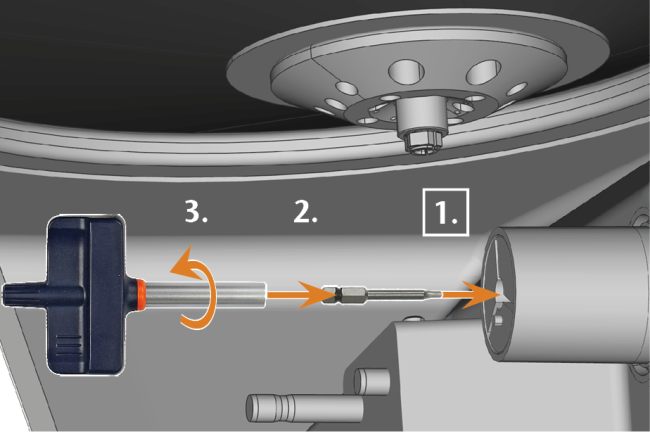

  1. Insérez l’embout de la clé dynamométrique dans la pince de serrage et maintenez-le en place.
  2. Placez la clé dynamométrique sur l’embout et dévissez la vis en tournant la clé dynamométrique.

    3.

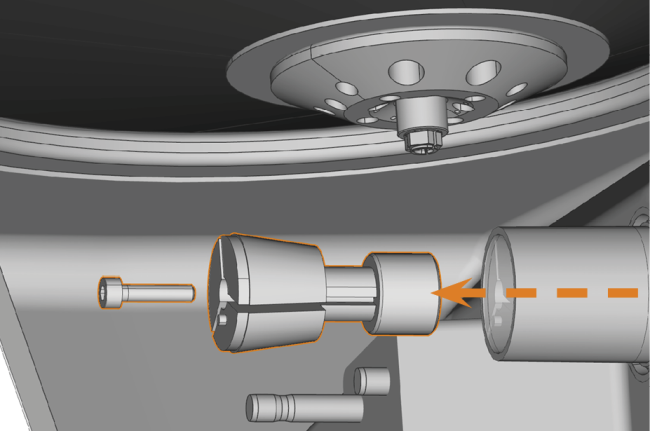

  3. Retirez la pince de serrage et la vis du porte-pièce. Mettez la vis au rebut.

    4.

  4. Nettoyez le cône intérieur du porte-pièce à l’aide du cône de nettoyage du kit d’entretien.
    • Vous venez de déposer la pince de serrage du porte-pièce.

Vous pouvez installer soit la pince de serrage de rechange, soit la pince de serrage existante si elle n’est pas usée.

  1. Lors du montage d’une pince de serrage de rechange, utilisez toujours une nouvelle vis de fixation qui a été livrée avec la pièce de rechange.
  2. Si vous souhaitez continuer à utiliser la pince de serrage existante, nettoyez et graissez cette pince de serrage comme décrit dans le mode d’emploi de la machine.
  3. Insérez la pince de serrage, avec la nouvelle vis de fixation, au maximum dans le porte-pièce.
  4. Tournez la pince de serrage jusqu’à ce qu’elle s’enclenche et qu’elle soit bien en place. Selon la position, vous pourriez avoir besoin de tourner la pince de serrage de plusieurs degrés (jusqu’à 360°).

    5.

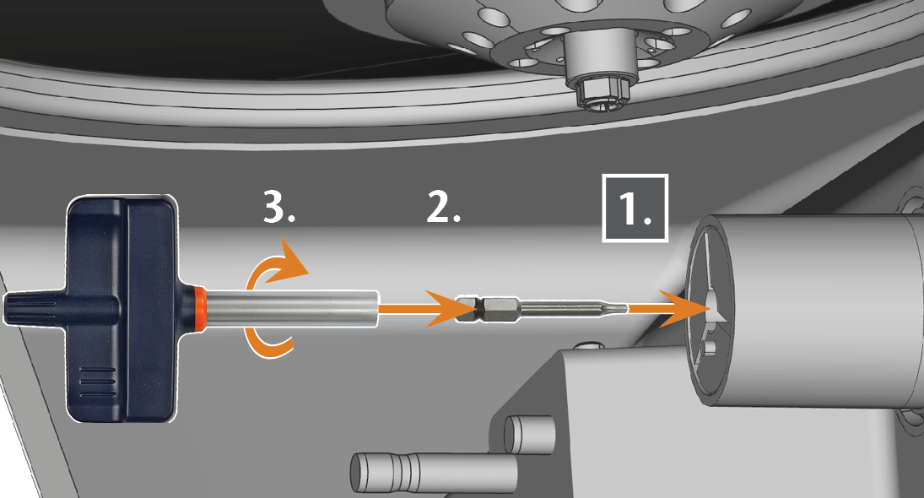

  5. Insérez l’embout de la clé dynamométrique dans la pince de serrage et maintenez-le en place.
  6. Placez la clé dynamométrique sur l’embout et vissez la vis en tournant la clé dynamométrique.

    7.

    • L’installation de la pince de serrage du porte-pièce est terminée.
