S'applique à : Z4

Vue d’ensemble du workflow

Équipement

En plus de la machine, vous utilisez le matériel et les logiciels suivants :

Ordinateur CAO avec application CAO
Scanner pris en charge par l’application CAO
Ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. sur lequel fonctionne DentalCAM & DentalCNC de vhf.

Sur les anciennes machines Z4, l’ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. est intégré à la machine.

Workflows

L’équipement s’utilise différemment selon le workflow :

Workflow intégré

Si vous utilisez l’intégration CAO/FAO, vous concevez et imbriquez les objets entièrement dans l’application CAO. Lors de l’exportation, DentalCAM calcule automatiquement en arrière-plan la stratégie d’usinage et l’envoie à DentalCNC.

Sur les machines Z4, l’écran tactile affiche immédiatement la tâche pour la suite de l’usinage.

Les applications CAO suivantes sont prises en charge :

exocad ChairsideCAD
TRIOS Design Studio

Non.	Étape	Logiciel	Matériel
1	Numériser et modéliser	Programme de numérisation Application CAO (souvent disponible sous forme de paquet)	Scanner Ordinateur CAO (souvent disponible sous forme de paquet)
2	Imbriquer des objets (définir la position dans la pièce brute et les barres)	Application CAO	Ordinateur CAO
3	Exportation à partir de la CAO	Application CAO	Ordinateur CAO (exportation entièrement automatisée vers l’écran tactile)
4	Calculer les données de fraisage	DentalCAM (invisible en arrière-plan)	Ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. (sans interaction de l’utilisateur)
5	Fraiser des objets	DentalCNC (invisible en arrière-plan)	Écran tactile

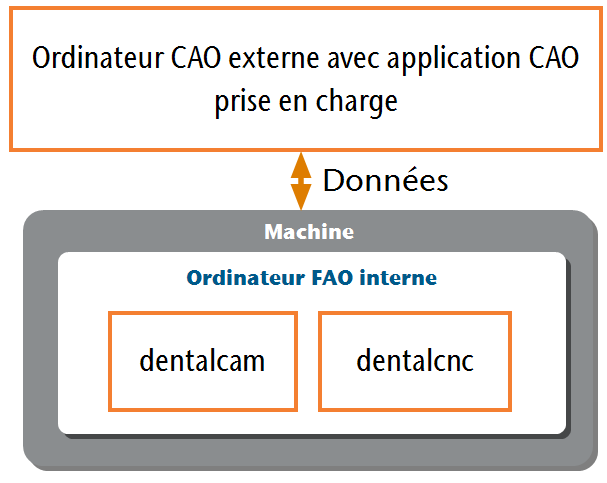

Détails Workflow intégré avec ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. interne

Détails Workflow intégré avec ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. externe

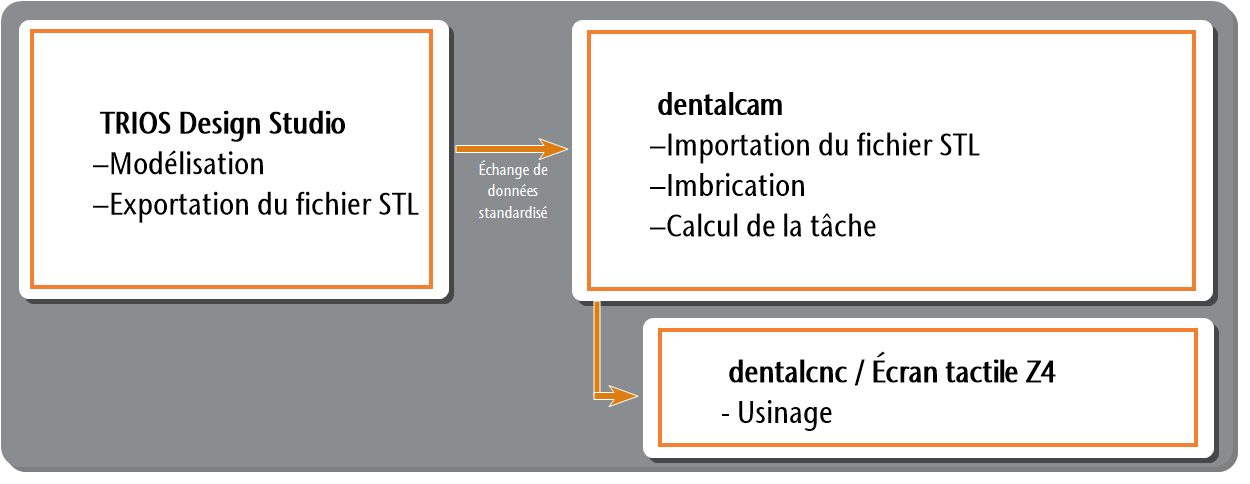

3Shape Produce

3Shape Produce permet l’échange standardisé de données entre TRIOS Design Studio et DentalCAM.

3Shape Produce remplace l’intégration CAO/FAO de TRIOS Design Studio. Il n’est pas prévu de revenir à l’intégration CAO/FAO.

Pour créer des tâches, vous pouvez travailler dans le workflow 3Shape Produce aussi bien avec TRIOS Design Studio qu’avec DentalCAM.

Non.	Étape	Logiciel	Matériel
1	Numériser et modéliser	Programme de numérisation Application CAO (souvent disponible sous forme de paquet)	Scanner Ordinateur CAO (souvent disponible sous forme de paquet)
2	Exportation à partir de la CAO	Application CAO	Ordinateur CAO (exportation standardisée vers DentalCAM)
3	Imbriquer des objets (définir la position dans la pièce brute et les barres)	DentalCAM	Ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.
4	Calculer les données de fraisage	DentalCAM	Ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. (déclenché par l’utilisateur)
5	Fraiser des objets	DentalCNC	Écran tactile

Détails Workflow 3Shape Produce

Workflow STL

Avec un workflow STL ouvert, vous composez votre équipement en fonction de vos besoins.

Cette configuration nécessite une sélection attentive des composants et une configuration manuelle.
L’application CAO doit pouvoir exporter des fichiers STL que vous importez manuellement dans DentalCAM.

Non.	Étape	Logiciel	Matériel
1	Numériser et modéliser	Programme de numérisation Application CAO (souvent disponible sous forme de paquet)	Scanner Ordinateur CAO (souvent disponible sous forme de paquet)
2	Exportation à partir de la CAO	Application CAO	Ordinateur CAO (exportation vers un répertoire sélectionné manuellement. Importation manuelle dans DentalCAM)
3	Imbriquer des objets (définir la position dans la pièce brute et les barres)	DentalCAM	Ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.
4	Calculer les données de fraisage	DentalCAM	Ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. (déclenché par l’utilisateur)
5	Fraiser des objets	DentalCNC	Écran tactile

Détails Workflow STL

Et ensuite ?

Connectez la machine et les ordinateurs au réseau :

 Connexion de la machine et des ordinateurs au réseau
