Utilisation : Exécuter des tâches

Vous trouverez ci-dessous le workflow pour la sélection, la vérification et l'exécution des tâches.

1. Pour ouvrir la section Tâches, sélectionner l'icône illustrée.
• La section Tâches s'affiche. Les détails de la prochaine tâche dans la file d'attente s'affichent.


1. Nom de la tâche, informations sur le patient
2. Type de pièce brute requis
3. Case à cocher pour le magasin d'outils requis
4. Case à cocher pour les valeurs de durée de vie de l'outil
5. Durée prévue de la tâche
6. Flèches pour naviguer parmi les tâches disponibles
7. Nombre de tâches actuelles / nombre de tâches disponibles
8. Code couleur du magasin d'outils requis
9. Icône pour démarrer la tâche en cours
10. Icône pour supprimer la tâche en cours
2. Utilisez les flèches dans le coin inférieur gauche pour sélectionner la tâche désirée.




3. Vérifiez que les éléments [2], [3], [4] s'affichent comme requis :
1. Assurez-vous que la pièce brute installée correspond à [2] (sinon :  Monter et retirer les pièces brutes).
2. Si s'affiche dans [3], installez le magasin d'outils approprié ( Installer et remplacer les magasins d’outils).
3. Si s'affiche dans [4], remplacez tous les outils usés ( Gérer les outils).
4. Pour commencer l'usinage, sélectionnez l'icône illustrée.
• Voici ce qui se produit :
1. Si nécessaire, la porte de la chambre de travail se ferme.
2. La machine détermine la taille du bloc monté avec la broche. Si la taille du bloc mesuré diffère de la taille du bloc qui est stockée dans le fichier de la tâche, un message correspondant apparaît sur l'écran tactile.
5. Si la machine a déterminé une taille de bloc différente, continuez comme suit :
   1. Vérifiez que le bloc monté soit adapté au traitement de la tâche en cours.
   2. Si le bloc est approprié, démarrez le travail en sélectionnant sur l’écran tactile.
   3. Si le bloc n’est pas adapté, annulez le travail en sélectionnant sur l’écran tactile. Vous devez recommencer la tâche avec un bloc adapté.
• Si la tâche a commencé, voici ce qui se produit :
1. La machine lance le traitement.
2. La chambre de travail s’éclaire en bleu.
3. La durée restante d'usinage s'affiche sur l'écran tactile.




1. Nom de la tâche, informations sur le patient
2. Icône pour annuler la tâche
3. Heure de fin de la tâche
4. Durée résiduelle prévue de la tâche

La durée restante de l'emploi est une estimation basée sur une fonction d'autoapprentissage.

6. Si vous utilisez exocad ChairsideCAD, n’éteignez pas votre ordinateur CAO ou ne le déconnectez pas du réseau jusqu’à ce que l’usinage soit terminé. Autrement, vous pourriez devoir redémarrer votre machine et la tâche.
7. Attendez que la machine ait terminé.
• La porte de la chambre de travail s'ouvre. La boîte de dialogue suivante s'affiche sur l'écran tactile.


La boîte de dialogue après la complétion d'une tâche

8. Retirez la pièce brute de la chambre de travail et vérifiez si la tâche a été effectuée correctement.
9. Si vous êtes satisfait, sélectionnez l'icône illustrée sur l'écran tactile.
• La tâche est marquée comme complétée et n'est plus affichée dans la section Tâches.

Vous pouvez restaurer les tâches terminées avec DentalCNC. Lisez la documentation correspondante pour plus de détails.

10. Si vous devez répéter la tâche, sélectionnez l'icône illustrée sur l'écran tactile.
• La tâche continue de s'afficher dans la section Tâches. Vous pouvez la redémarrer tel que requis.
11. Laissez la chambre de travail ouverte afin qu'elle puisse sécher.

Vous pouvez annuler l'usinage à tout moment. Vous devez redémarrer la tâche avec une nouvelle pièce brute. Vous ne pouvez pas continuer la tâche avec la pièce brute utilisée, car la machine ne reconnaîtra pas cette pièce brute et vous recevrez un message d’erreur.

1. Pour annuler l'usinage, sélectionnez l'icône illustrée.
• La machine vous invite à confirmer l'annulation.
2. Pour confirmer votre choix, sélectionnez l'icône illustrée.
• La broche dépose l'outil qui se trouve actuellement dans la pince de serrage dans le magasin d'outils. La porte de la chambre de travail s'ouvre.
3. Si la chambre de travail est humide, laissez la porte de la chambre de travail ouverte afin qu'elle puisse sécher.

L’exécution d’une tâche sera interrompue dans les cas suivants :

• L'alimentation en air comprimé n'est pas suffisante
• Le débit du liquide de refroidissement est insuffisant

Une tâche interrompue sera normalement poursuivie automatiquement après la correction de l'erreur.

L’exécution de la tâche est annulée dans les cas suivants :

• En cas de problème machine
• En cas de rupture d’outil
• En cas de panne de courant

Si une tâche a été annulée, vous devez la redémarrer.

Procédure à suivre en cas d'interruption de la tâche

Si la tâche a été interrompue, l’écran tactile affichera un message correspondant.

Si l'air comprimé est insuffisant

1. Attendez quelques secondes. Cela peut déjà résoudre le problème.
2. Redémarrez la machine.
3. Si le problème persiste, contactez votre service à la clientèle.

Si le débit du liquide de refroidissement est insuffisant

1. Vérifiez s'il y a suffisamment de liquide de refroidissement dans le réservoir.
2. Vérifiez si le liquide de refroidissement et le réservoir, y compris le filtre, sont propres.

Procédure en cas de dysfonctionnement de la machine

Un dysfonctionnement de la machine a été reconnu par le système de commande interne dans le cas d’un événement critique. La chambre de travail s’éclaire en rouge. L’écran tactile affiche le message d’erreur et le code d’erreur qui ont été envoyés par l’unité de commande.

1. Enregistrez l’erreur et le code d’erreur affichés.
2. Redémarrer la machine et l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC.. Si le problème persiste, passez à l'étape suivante.
3. Débranchez la machine du secteur et installez une protection contre sa remise en marche.
4. Contactez le service à la clientèle. Gardez à portée de main l’erreur et le code d’erreur affichés.
5. Pour extraire une pièce brute de la chambre de travail, ouvrez manuellement la porte de la chambre de travail si nécessaire.

Procédure à suivre en cas de rupture d'outil

Si un outil se rompt lors de l’usinage, la machine ne l’identifiera pas immédiatement. Au lieu de cela, la broche continuera à se déplacer avec l'outil cassé. La rupture d'outil sera reconnue lors des événements suivants :

• Le prochain changement d'outil régulier

Une rupture d’outil peut avoir l’une des origines suivantes :

• L’outil était usé ou endommagé
• L'outil a été placé dans la mauvaise position ou a été inséré manuellement dans la broche au mauvais moment. Il n’était donc pas adapté pour l’étape d’usinage.
• La répartition des objets dans la pièce brute (« imbrication ») n'était pas correcte.

Si un outil se brise, procédez comme suit :

1. Ouvrez la porte de la chambre de travail.
2. Retirez toutes les pièces de l'outil cassé de la chambre de travail et de la pince de serrage.
3. Ajoutez à nouveau l'outil dans l'ATB virtuel et dans le magasin d'outils virtuel dans DentalCNC.
4. Lorsque la broche a récupéré l’outil du magasin d'outils, vérifiez que l’outil était installé en position correcte. Insérez un outil de remplacement en position correcte dans le magasin d’outils.
5. Si vous avez inséré manuellement l'outil dans la pince de serrage, vérifiez si l'outil brisé correspond au type d'outil que vous avez été invité à insérer. Préparez un outil de remplacement correct.
6. Fermez la porte de la chambre de travail.
7. Reprenez la tâche.

Vous devez redémarrer la tâche avec une nouvelle pièce brute. Vous ne pouvez pas continuer la tâche avec la pièce brute utilisée, car la machine ne reconnaîtra pas cette pièce brute et vous recevrez un message d’erreur.

Si les outils se cassent régulièrement, vous pourrez trouver plus d'information dans la section relative au dépannage :  Dépannage

Procédure à suivre en cas de panne d'électricité

Tant que la machine n’est pas alimentée, vous n’avez pas accès au la chambre de travail. Vous n’avez non plus accès au tiroir.

• Après une courte coupure de courant, redémarrez la machine et l'ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC..
• Si vous devez accéder à la chambre de travail en cas de panne prolongée, effectuez une ouverture d’urgence de la porte de la chambre de travail.
• Si vous avez besoin d’accéder au tiroir multifonction, effectuez un déverrouillage d’urgence du tiroir.

Effectuez une ouverture d'urgence de la manière suivante :

1. Éteignez la machine via l’interrupteur principal. Déconnectez la machine de l'alimentation électrique.
• Vous pouvez ouvrir manuellement la porte de la chambre de travail.

La porte de la chambre de travail doit se déplacer lentement, mais uniformément. Si le mouvement est saccadé ou si la porte de la chambre de travail est coincée, n'utilisez pas une force excessive.

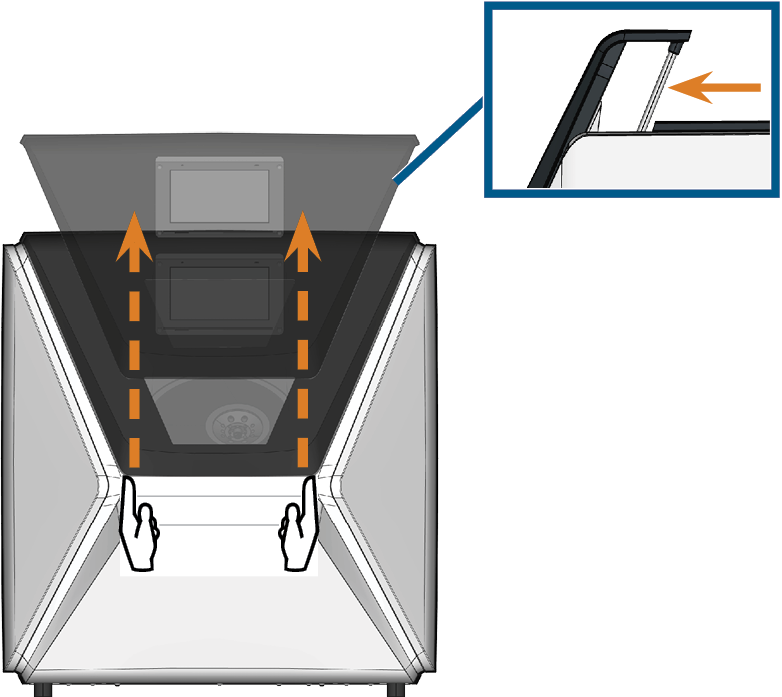

2. Ouvrez la porte de la chambre de travail en la poussant vers le haut avec les deux mains.
3. Si le déplacement de la porte de la chambre de travail nécessite un très grand effort, veillez à ce que les rails de guidage à l’arrière soient propres.




4. Si la chambre de travail est humide, laissez la porte de la chambre de travail ouverte afin qu'elle puisse sécher.
5. Fermez la porte de la chambre de travail en la poussant avec précaution vers le bas avec les deux mains.

Pour déverrouiller Tiroir multifonction en cas d'urgence, vous devez retirer le panneau arrière de la machine.

Vous pouvez retirer le couvercle du panneau arrière comme suit :

1. Éteignez la machine via l’interrupteur principal.
2. Débranchez la machine de toutes les lignes.

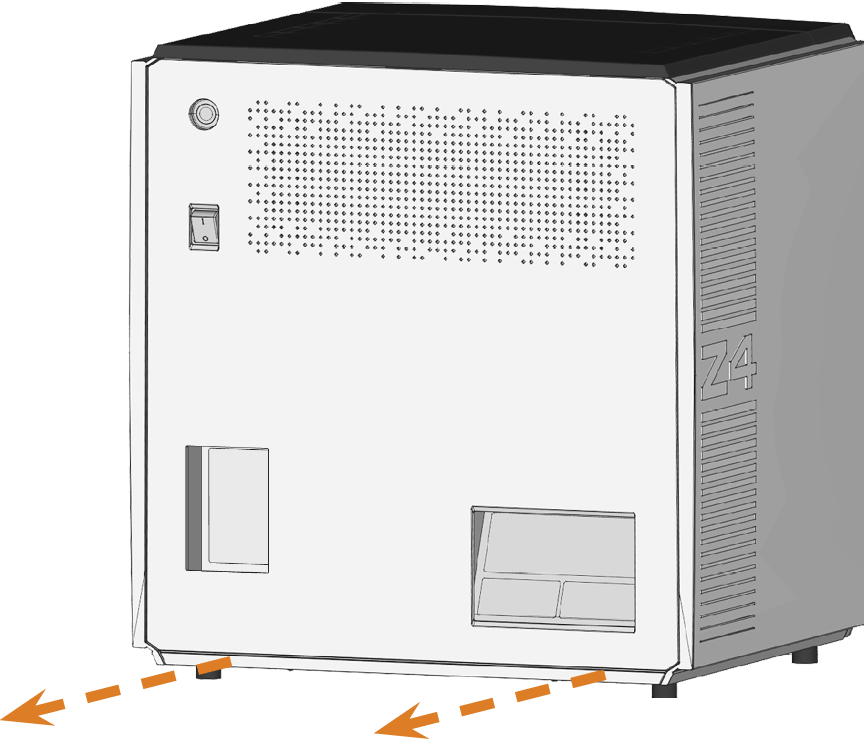

3. Saisissez le bord inférieur du panneau arrière et tirez-le vers vous comme indiqué par les flèches :




4. Pour réinstaller le panneau arrière, effectuez les opérations suivantes :
1. Alignez le bord supérieur de la machine et le panneau, de manière à ce que le bouton de démarrage et l’interrupteur principal se trouvent au centre des ouvertures respectives.
2. Poussez le couvercle contre le boîtier de la machine.
• Le couvercle est maintenu en place par des aimants.

En cas de panne de courant plus longue, vous pouvez ouvrir manuellement le tiroir multifonction comme suit :

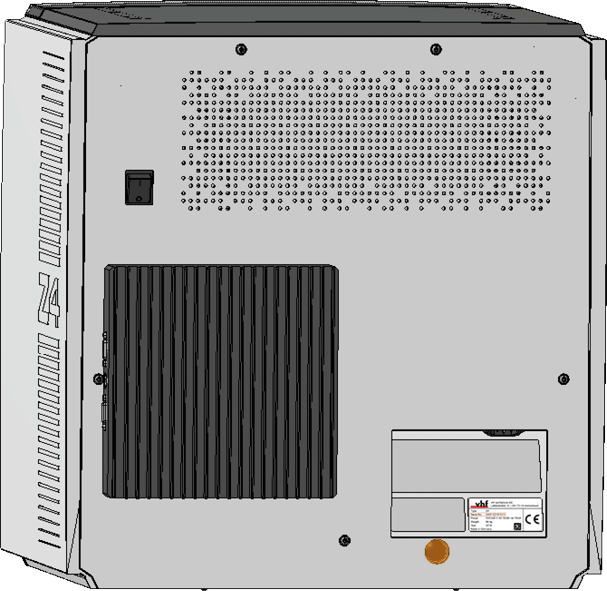

1. Machines équipées d'un ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. interne : Retirez le couvercle du panneau arrière.

2. Machines équipées d'un ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. externe : Retirez le capuchon de protection (marqué en orange).





3. Insérez un tournevis d'une longueur minimale de 5 cm dans l'ouverture illustrée à l'arrière de la machine.

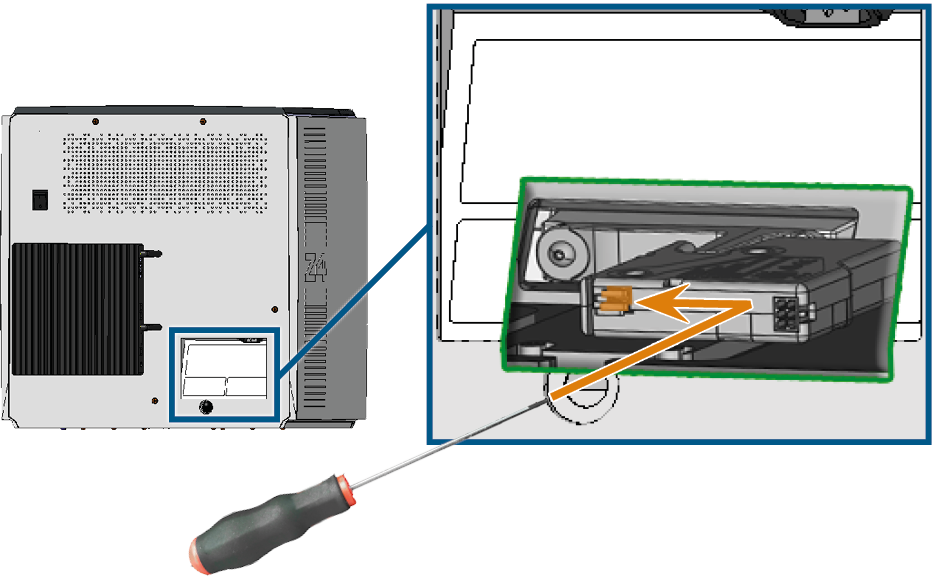

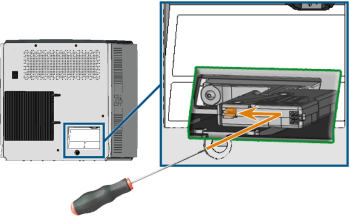

Machines équipées d'un ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. interne

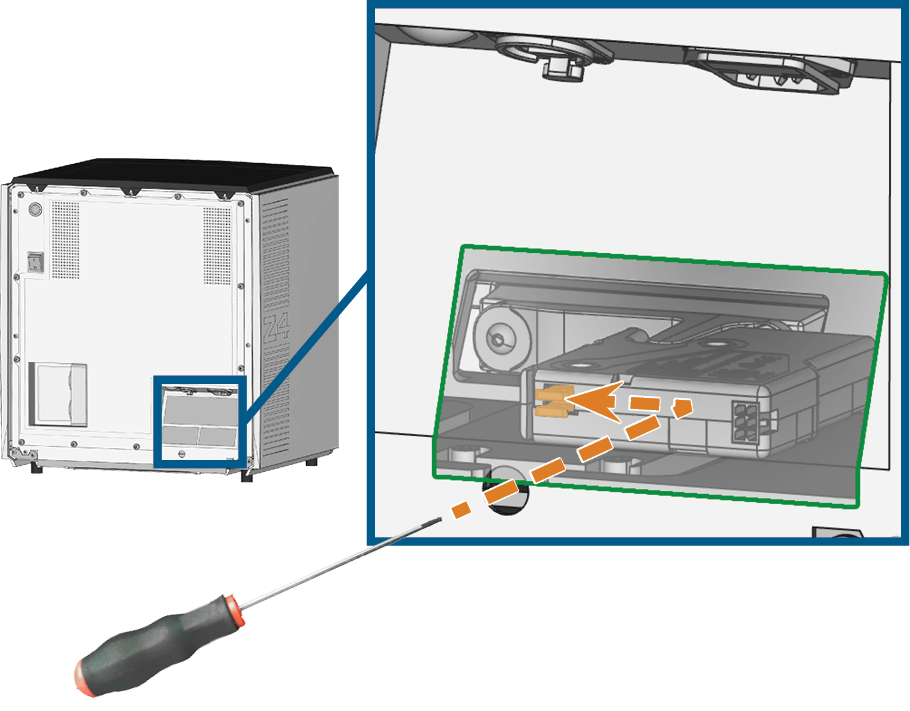

Machines équipées d'un ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. externe

4. Poussez le tournevis dans la direction supérieure droite jusqu'à ce que vous rencontriez une résistance.
5. À l'aide d'un tournevis, poussez le levier du déverrouillage d'urgence vers la gauche jusqu'à ce que le mécanisme soit déverrouillé.
6. Machines équipées d'un ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. interne : Installez le couvercle du panneau arrière.
7. Machines équipées d'un ordinateur FAO L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. externe : Placez le capuchon de protection sur l’ouverture.
