Vue d'ensemble de la machine

Avec votre S5 vous pouvez usiner des pièces brutes de différents matériaux et créer des objets de qualité supérieure pour le secteur dentaire. La liste des matériaux que vous pouvez travailler avec la machine est disponible dans le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC..

Le changeur de pièces brutes de S5 vous permet de traiter successivement jusqu’à 8 tâches sans avoir à démarrer chacune d’elles manuellement.

La machine est conçue pour l'usinage en milieu humide et à sec.

Lors de l’usinage en milieu humide, les outils et les pièces brutes sont constamment refroidis par le liquide de refroidissement.

Lors de l'usinage à sec, notre concept antisalissure réduit l'encrassement des pièces sensibles de la machine.

L'usinage en milieu humide nécessite l'option vhf de meulage humide. Le module de meulage humide et le lubrifiant réfrigérant nécessaire Tec Liquid Pro sont disponibles sur demande auprès du service à la clientèle.

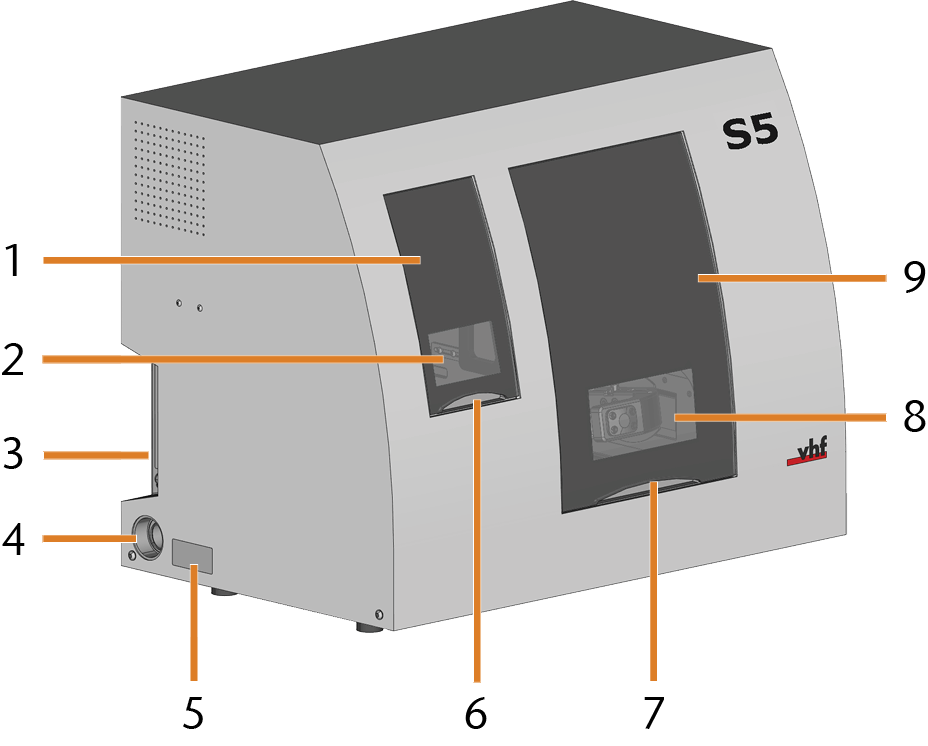

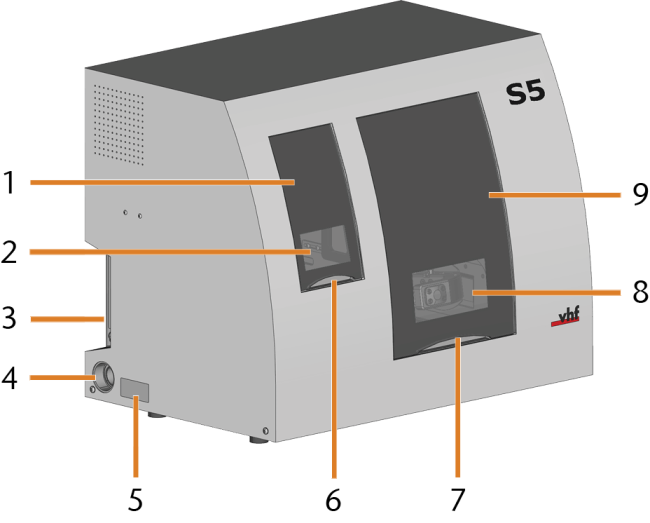

Côté avant de la machine

  1. Porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
  2. Fenêtre d’observation du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
  3. Panneau de connexion et interrupteur principal à l’arrière
  4. Raccord d'aspiration pour système d’extraction d’air
  5. Plaque signalétique
  6. Poignée encastrée pour ouvrir la porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
  7. Poignée encastrée de la porte de la chambre de travail
  8. Fenêtre d’observation de la chambre de travail
  9. Porte de la chambre de travail

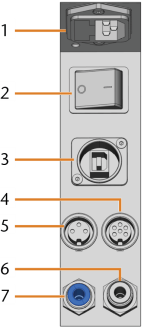

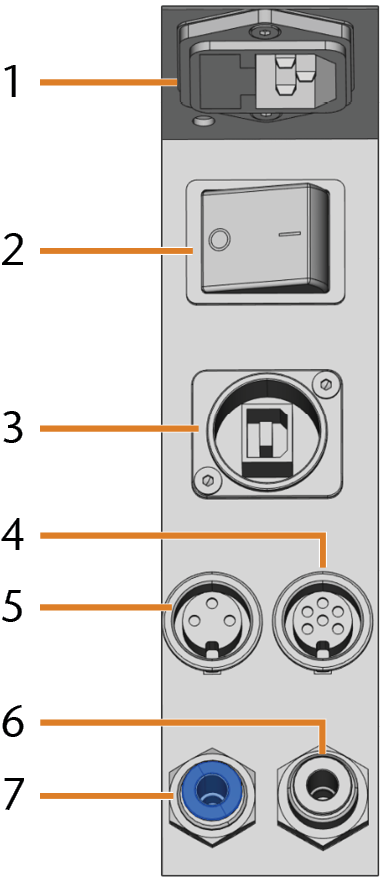

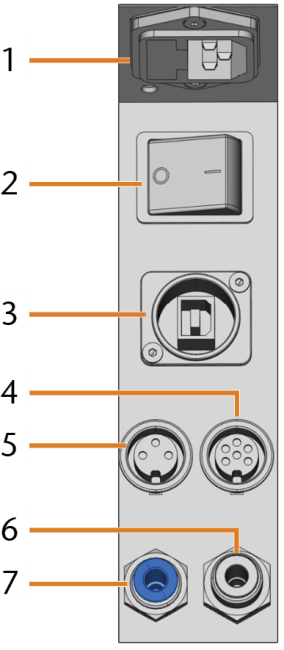

Panneau de connexion



  1. Raccordement électrique avec fusible en verre T 6,3 A L250 V
  2. Interrupteur principal
  3. Connexion USB
  4. Port de données du dispositif d’aspiration (6 broches, CEI 61076-2-106)
  5. Sortie de commande pour le module de meulage humide
  6. Connexion de liquide de refroidissement pour le module de meulage humide externe optionnel
  7. Raccord d’air comprimé (raccord instantané 6 mm)

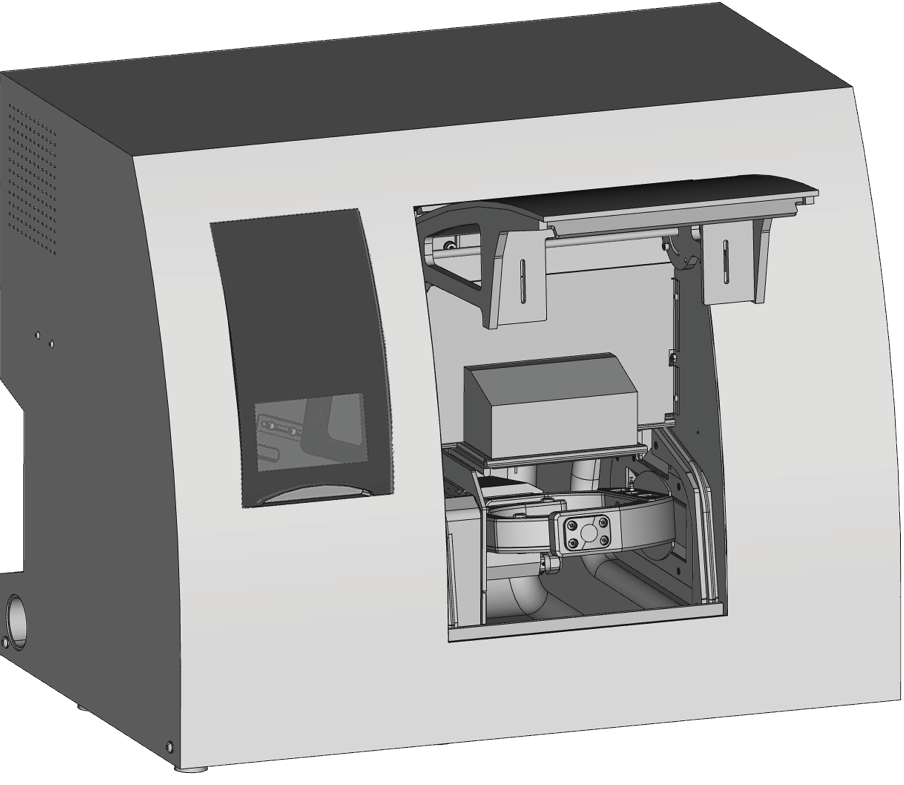

Porte de la chambre de travail

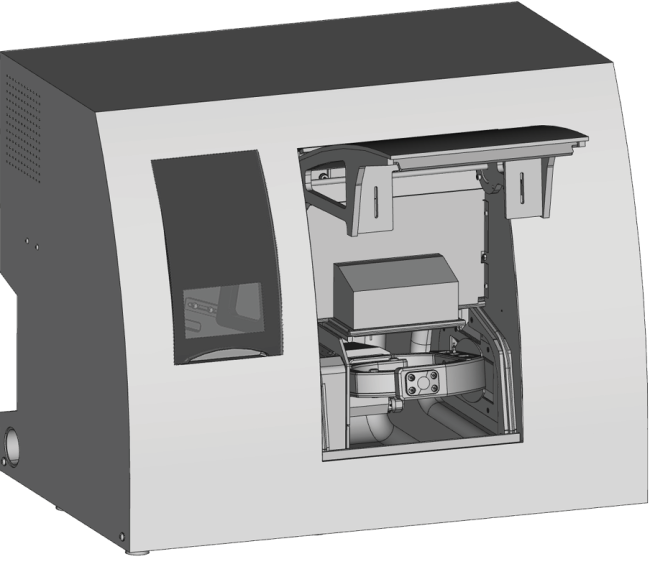

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine. Vous pouvez ouvrir et fermer la porte de la chambre de travail manuellement.

Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.

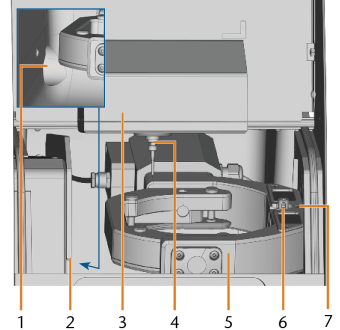

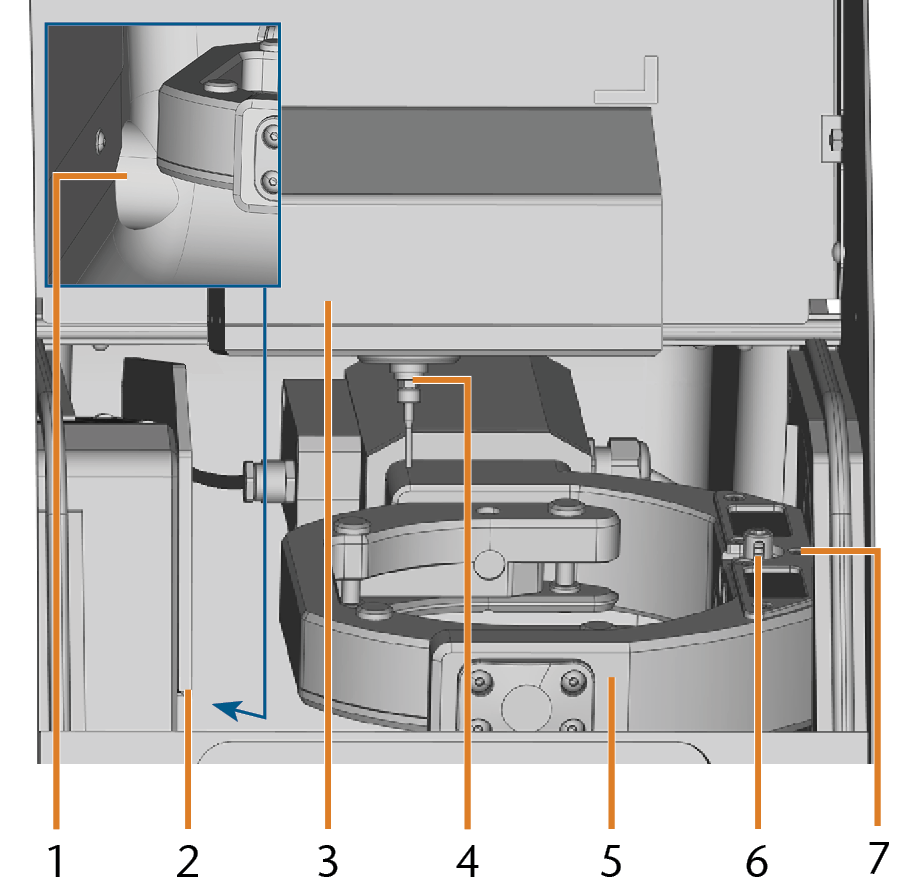

Chambre de travail

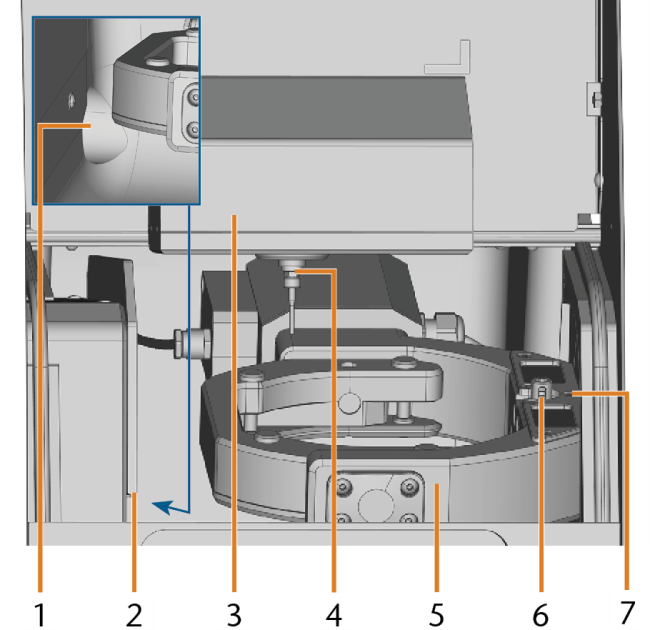

Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.



  1. Sortie pour le liquide de refroidissement / ouverture d'extraction d'air
  2. Rabat du changeur pièces brutes
  3. Ioniseur
  4. Broche
  5. Support de pièces brutes ; Axe de rotation A ; Axe de rotation B
  6. Palpeur de mesure avec cage de protection
  7. Magasin d’outils

Couleurs de l’éclairage de la chambre de travail

Couleur

État

Porte de la chambre de travail

Blanc

La machine est prête.

déverrouillé

Bleu

La machine fonctionne.

verrouillé

Rouge

Un problème machine est survenu.

verrouillé

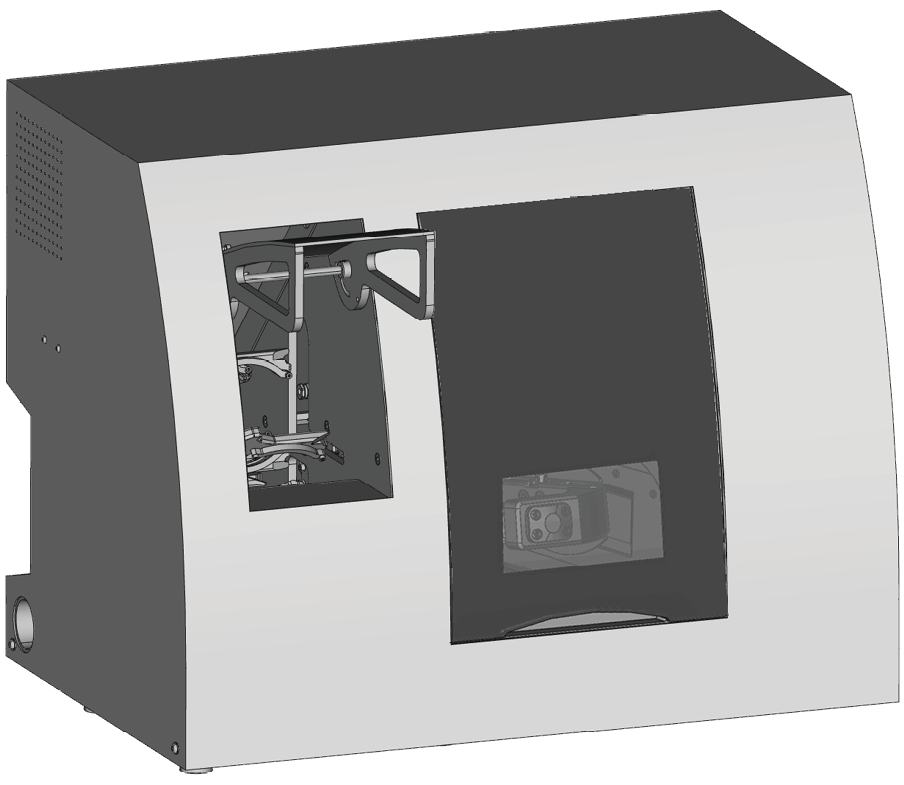

Magasin de pièces brutes

Le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. fait partie du changeur de pièces brutes ; il sert à accueillir les pièces brutes souhaitées dans la machine. Le changeur de pièces brutes charge et décharge automatiquement les pièces brutes de la chambre de travail. La machine peut accueillir jusqu'à 8 pièces brutes.

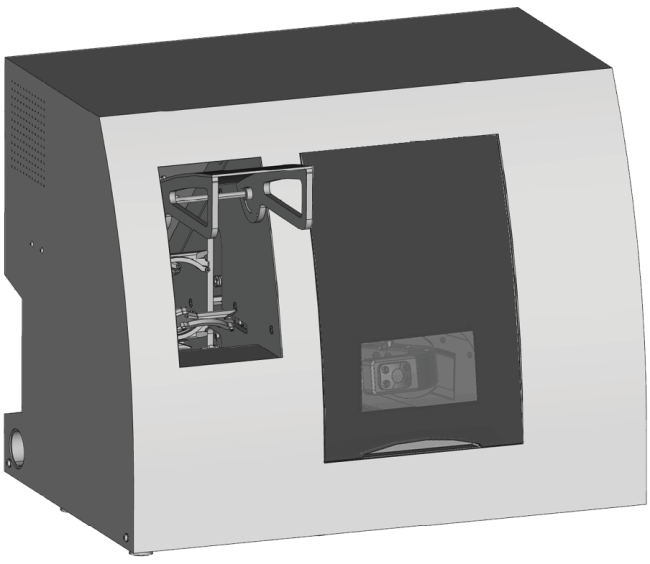

La porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. couvre le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. et protège l’utilisateur des risques de blessure au cours du fonctionnement. Le changeur de pièces brutes peut uniquement fonctionner lorsque la porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est fermée. Vous pouvez ouvrir et fermer manuellement la porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..



Ordinateur FAO

Pour travailler avec la machine, utilisez un ordinateur Windows® (« ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. ») et un logiciel spécialement conçu à cet effet (« logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. »). Le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. se compose des composants suivants :

  • DentalCAMApplication FAO pour créer et calculer des pièces brutes virtuelles (« tâches »)
  • DentalCNCUne application CNC pour usiner des tâches et entretenir la machine.

Pour créer et concevoir les objets dentaires, vous avez également besoin d'une application CAO (vendue séparément par des revendeurs spécialisés).

Vous pouvez lire la vue d’ensemble du flux de travail de DentalCAM et DentalCNC de.

Plaque signalétique et numéro de série

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Côté avant de la machine

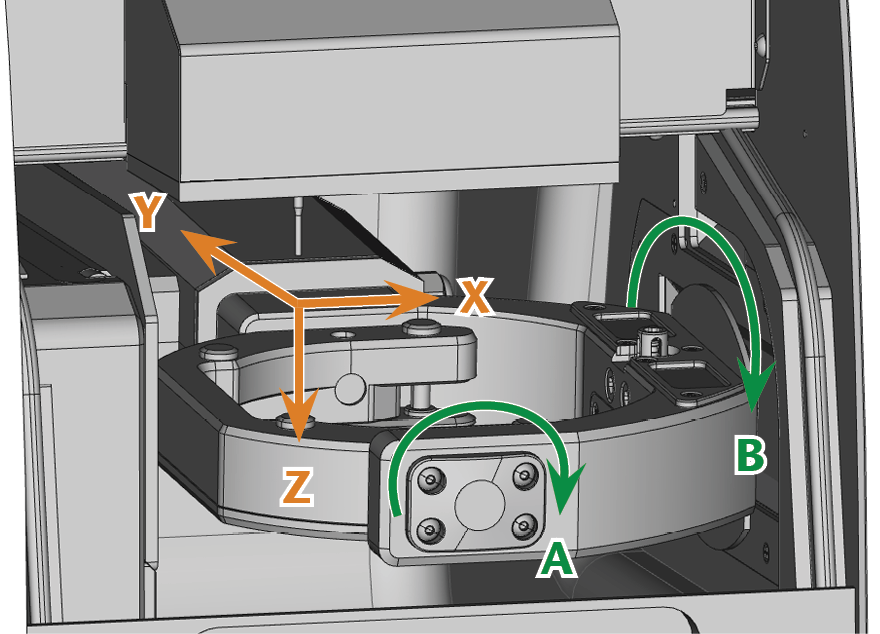

Axes

Cette machine dispose de 5 axes : 3 axes linéaires et 2 axes de rotation.

Axes linéaires X, Y, Z (La broche se déplace le long de ces axes.) ; axes de rotation A, B (Le support de pièces brutes tourne selon ces axes.)
