S'applique à : S5

Vérifier la livraison

Les étapes d’installation jusqu’à l’utilisation sont les suivantes :

→

→

→

  • Déballez la machine et vérifiez la livraison en vous référant à la liste ci-après.

Machine, câbles, tuyaux

1

2

3

4

5

Outils dentaires

6





Outils

7

8

9

Ustensiles d’entretien

10

11

12

13

14

15

Pièces de rechange

16

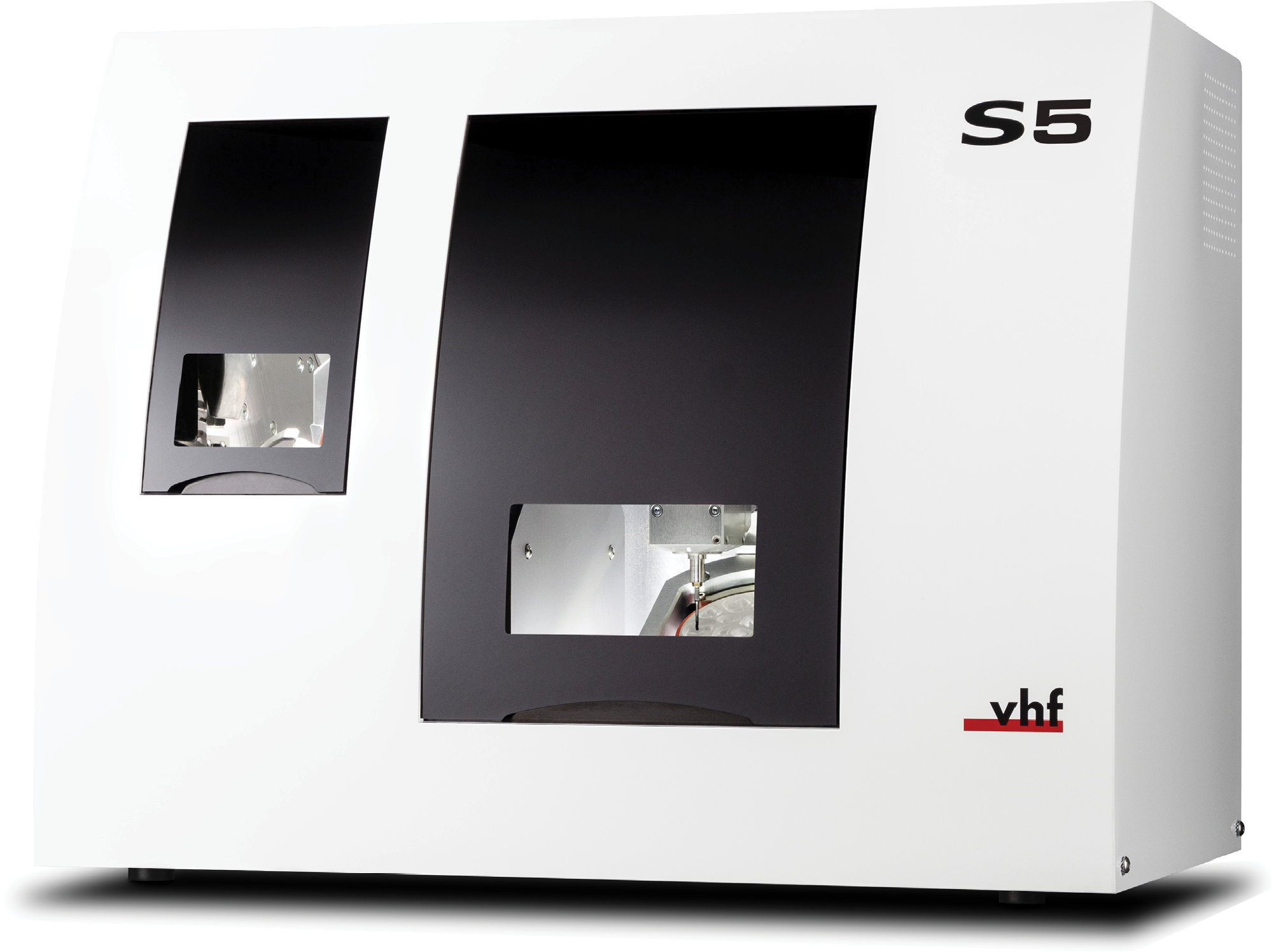

  1. 1 x Machine S5

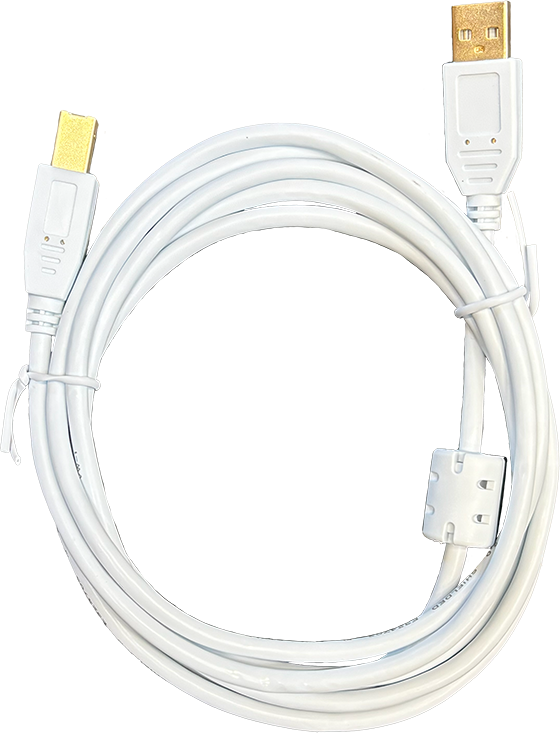

  2. 1 x Câble USB

  3. 1 x Câble d'alimentation

  4. 1 x Tuyau pneumatique

  5. 1 x Régulateur d'air comprimé

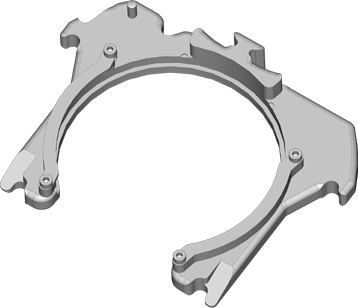

  6. 1 x QuickFrame

  7. 1 x Clé de déverrouillage d'urgence de la porte de la chambre de travail

  8. 1 x Tournevis Torx (TX 10)

  9. 1 x Tournevis hexagonal (2,5 mm)

  10. 1 x Kit de maintenance pour broches

  11. 1 x Kit d’étalonnage:

    • 1 x Micromètre

    • 3 x Pièce brute d’étalonnage

    • 1 x Fraise hémisphérique à 2 dents (P200-R2-35)

  12. 1 x Buse de crevasse (pour le nettoyage de la chambre de travail)

  13. 1 x Connexion tuyau pour unité externe d'extraction de l'air

  14. 1 x Goupille de mesure

  15. 1 x Foret pour les positions de l'outil (2,8 mm)

  16. 2 x Insertion dans le magasin d'outils

Non illustrés :

  • 1 x Brève description de la machine
  • 1 x Aide au transport pour le transport de la machine
  • 1 x Verrou de transport dans la chambre de travail
  • 1 x Fiche explicative pour le retrait de l’aide au transport et du verrou de transport
  • 2 x Boîte d’accessoires dans la chambre de travail
  • 2 x vis de remplacement pour le magasin d’outils
  • 1 x Ensemble de vis de remplacement pour le support de pièces brutes et le couvercle du magasin d'outils

  • Verrou de transport

    • 1 x Mallette de transport

    • 1 x Capot de protection de transport

    • 1 x Capot de protection du boîtier

Déballer et positionner la machine

  • Conservez l'emballage de la machine, l'aide au transport et du verrou de transport pour les transports futurs.
