S'applique à : S1 & S2

Vue d'ensemble de la machine

Où trouver une vue d'ensemble sur le S1 & S2 ? Existe-t-il une description du S1 & S2 ?

Avec votre S1/S2 vous pouvez usiner des pièces brutes de différents matériaux et créer des objets de qualité supérieure pour le secteur dentaire. La liste des matériaux que vous pouvez travailler avec la machine est disponible dans le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC..

Le changeur de pièces brutes de S2 vous permet de traiter successivement jusqu’à 8 tâches sans avoir à démarrer chacune d’elles manuellement. Le S1 n’est pas équipé d’un changeur de pièces brutes.

La machine est conçue pour l'usinage en milieu humide et à sec.

Lors de l’usinage en milieu humide, les outils et les pièces brutes sont constamment refroidis par le liquide de refroidissement.

Lors de l'usinage à sec, notre concept antisalissure réduit l'encrassement des pièces sensibles de la machine.

L'usinage en milieu humide nécessite l'option vhf de meulage humide. Le module de meulage humide et le lubrifiant réfrigérant nécessaire Tec Liquid Pro sont disponibles sur demande auprès du service à la clientèle.

Côté avant de la machine

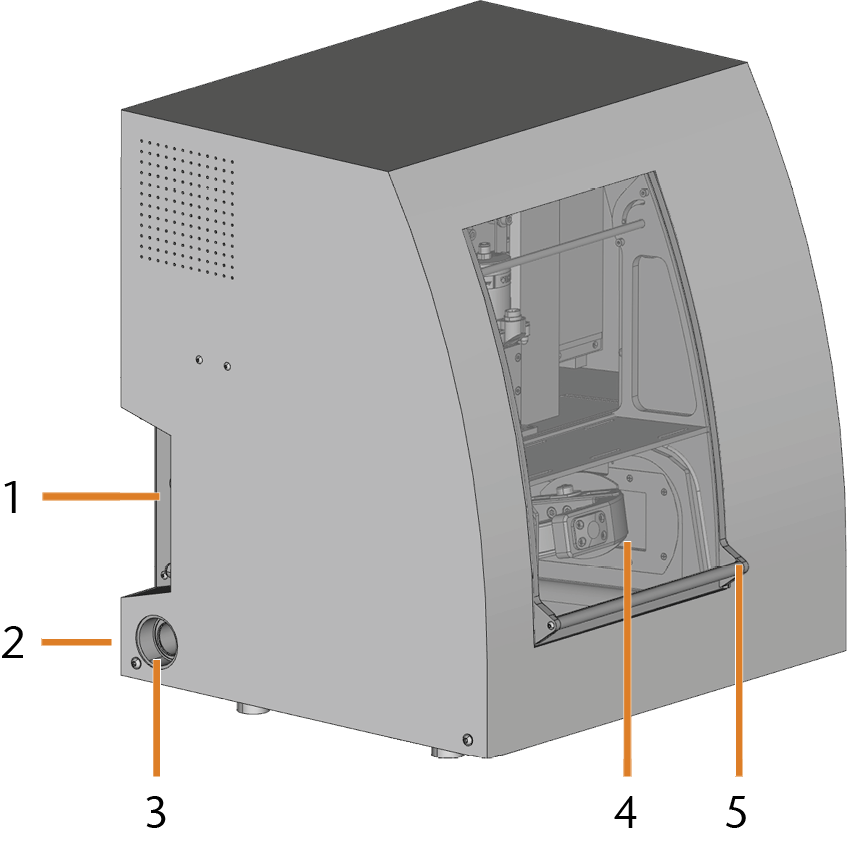

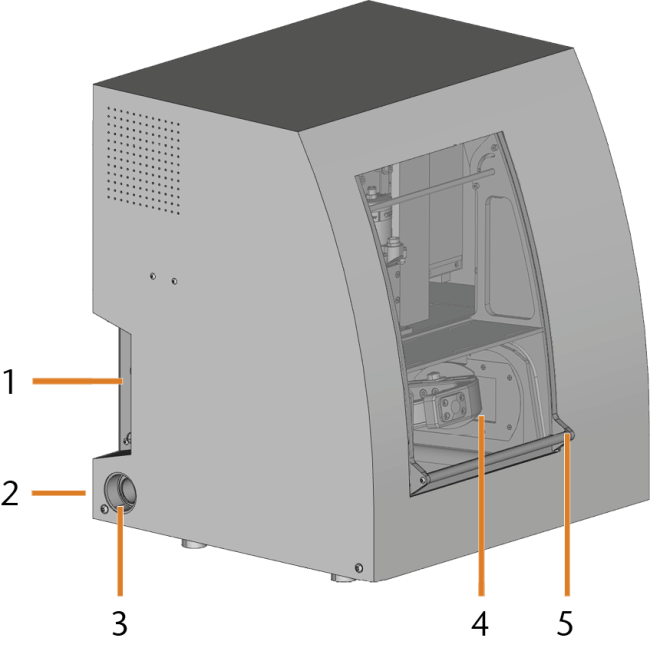

S1 : Côté avant de la machine

  1. Panneau de connexion et interrupteur principal à l’arrière
  2. Plaque signalétique
  3. Raccord d'aspiration pour système d’extraction d’air
  4. Porte de la chambre de travail
  5. Poignée de la porte de la chambre de travail

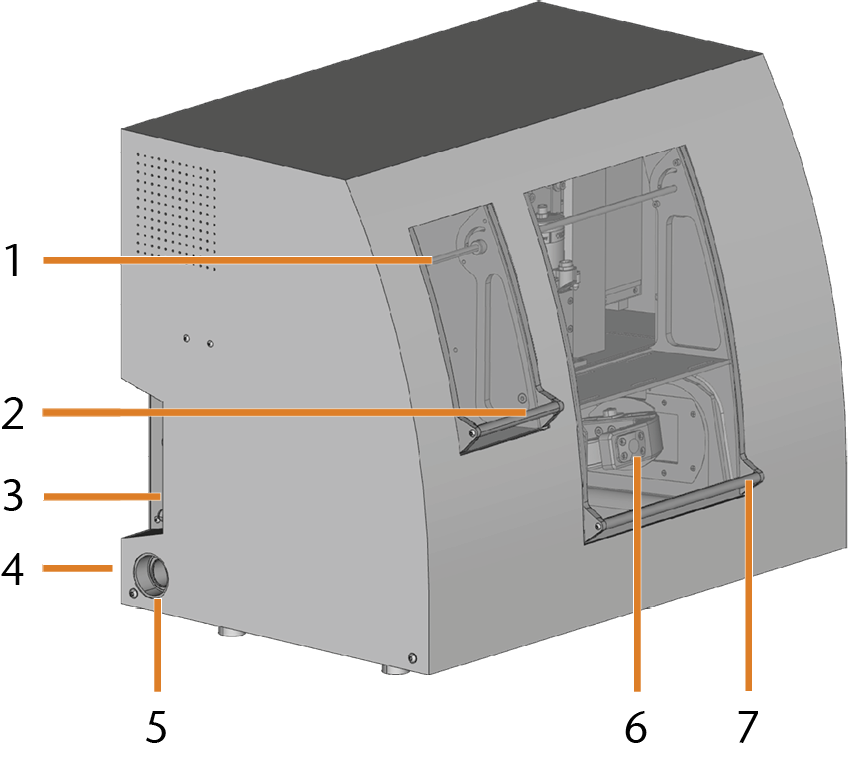

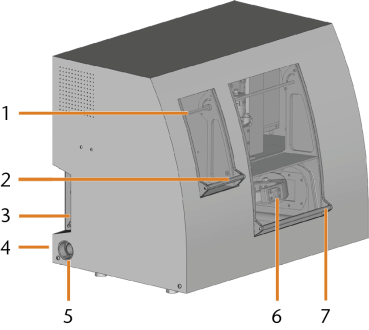

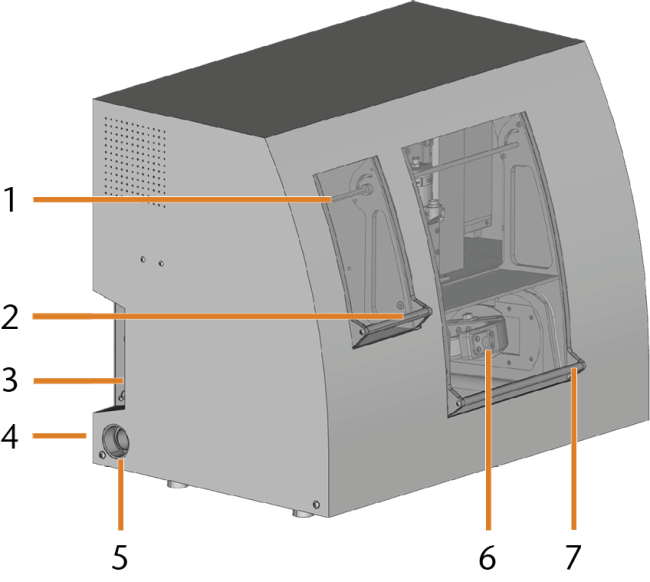

S2 : Côté avant de la machine

  1. Porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
  2. Poignée pour ouvrir la porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.
  3. Panneau de connexion et interrupteur principal à l’arrière
  4. Plaque signalétique
  5. Raccord d'aspiration pour système d’extraction d’air
  6. Porte de la chambre de travail
  7. Poignée de la porte de la chambre de travail

Panneau de connexion

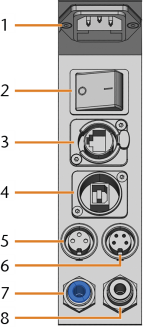

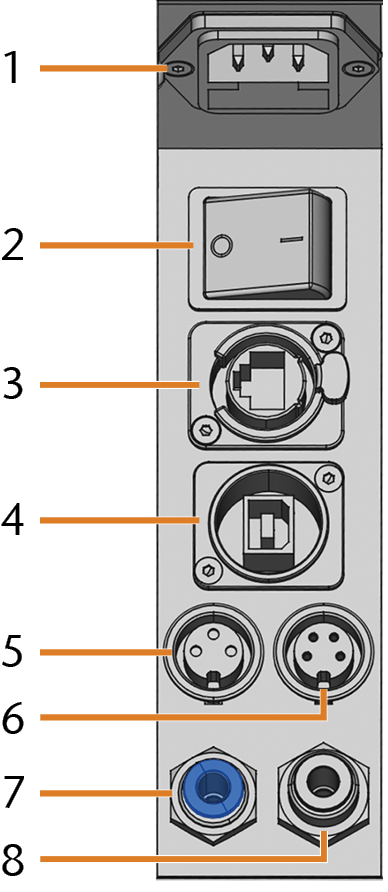

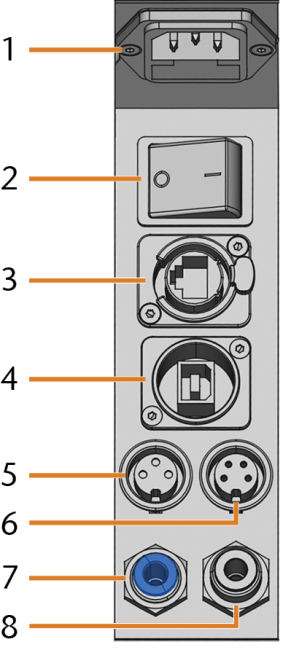

Panneau de connexion du S1 / S2

  1. Raccordement électrique avec fusible en verre T 6,3 A L250 V
  2. Interrupteur principal
  3. Port réseau (Ethernet RJ-45)
  4. Connexion USB
  5. Sortie de commande pour le module de meulage humide
  6. Port de données du dispositif d’aspiration (4 broches, CEI 61076-2-106)
  7. Raccord d’air comprimé (raccord instantané 6 mm)
  8. Connexion de liquide de refroidissement pour le module de meulage humide externe optionnel

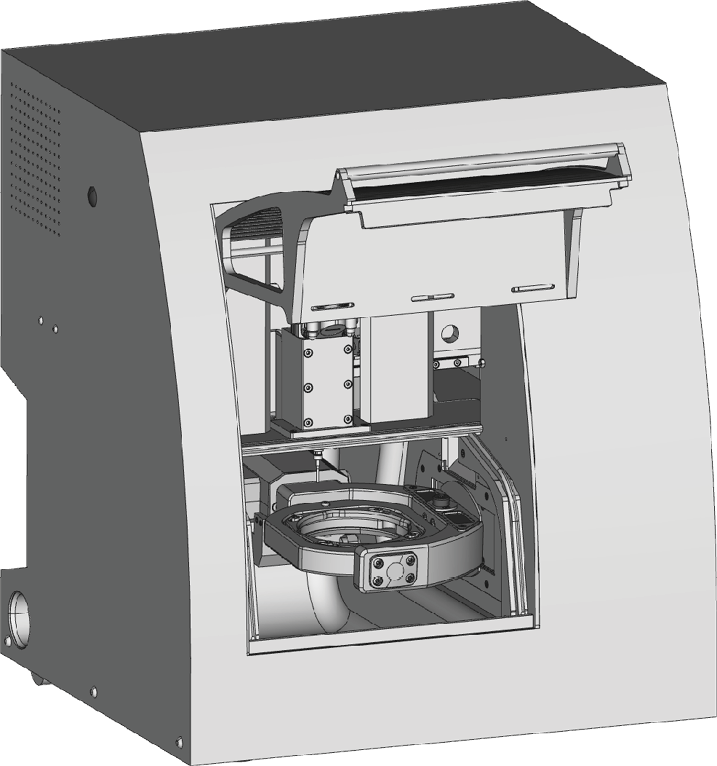

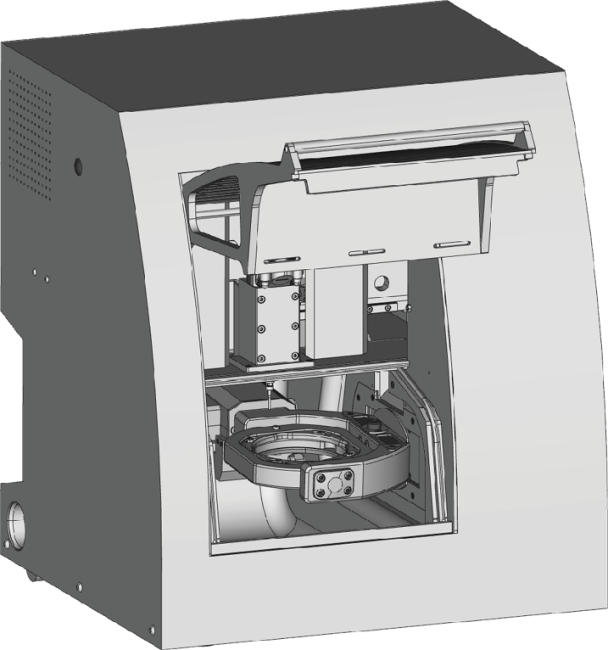

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine. Vous pouvez ouvrir et fermer la porte de la chambre de travail manuellement.

Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.

  • Pour ouvrir ou fermer la porte de la chambre de travail, tirez-la vers le haut ou poussez-la vers le bas. Utilisez la poignée de la porte.

Porte de la chambre de travail

Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.

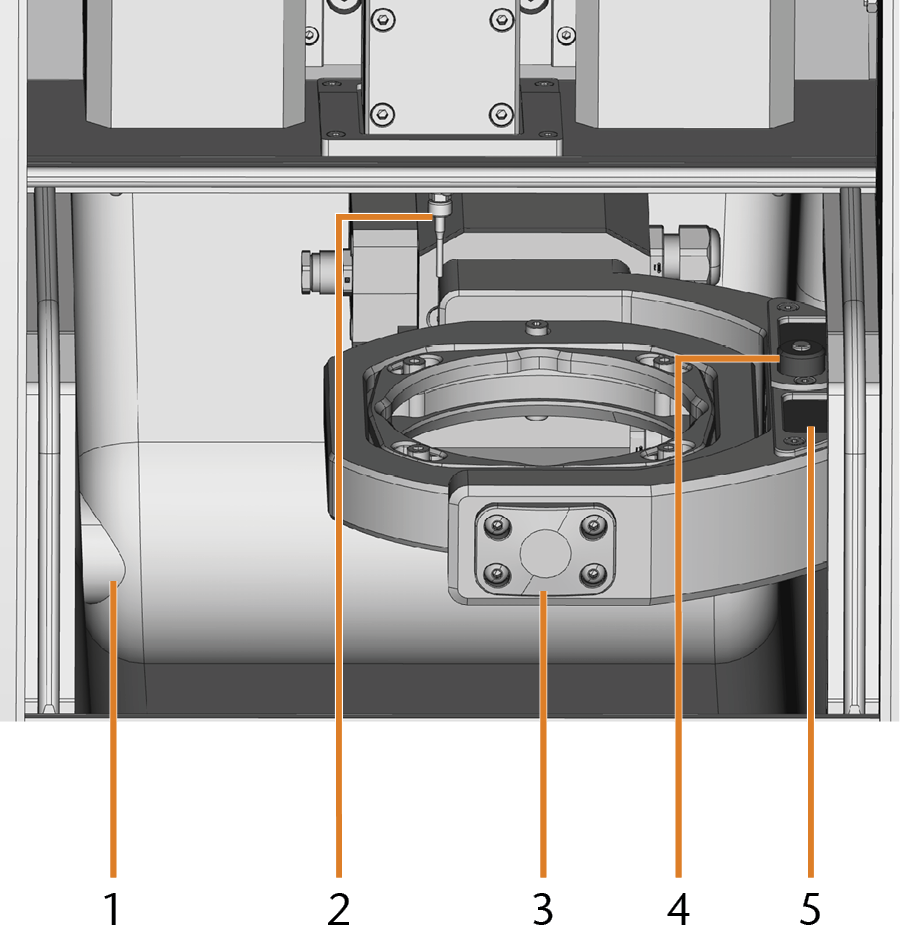

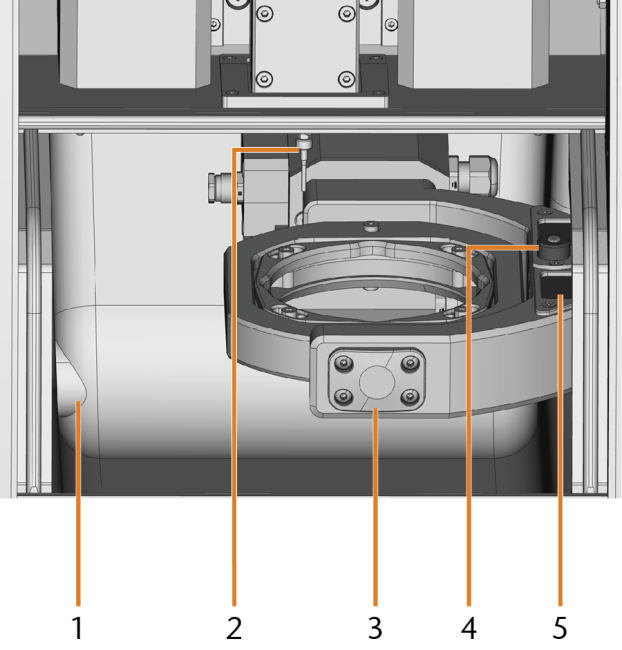

S1 : Chambre de travail

  1. Sortie pour le liquide de refroidissement / ouverture d'extraction d'air
  2. Broche
  3. Support de pièces brutes ; Axe de rotation A ; Axe de rotation B
  4. Palpeur de mesure
  5. Magasin d’outils

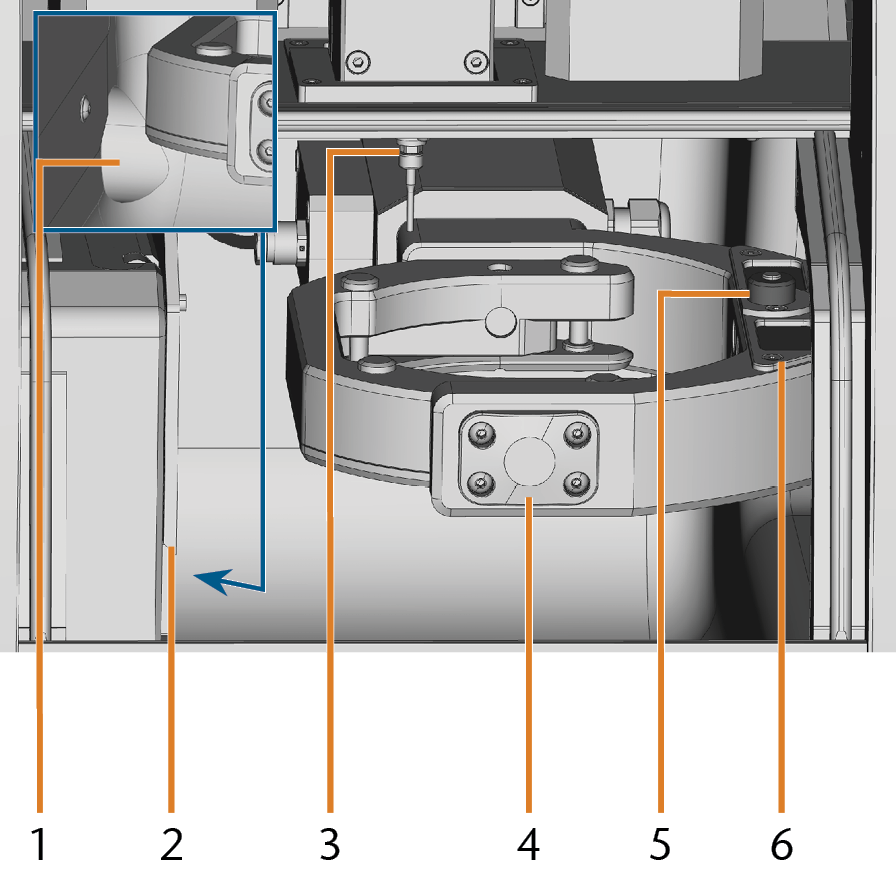

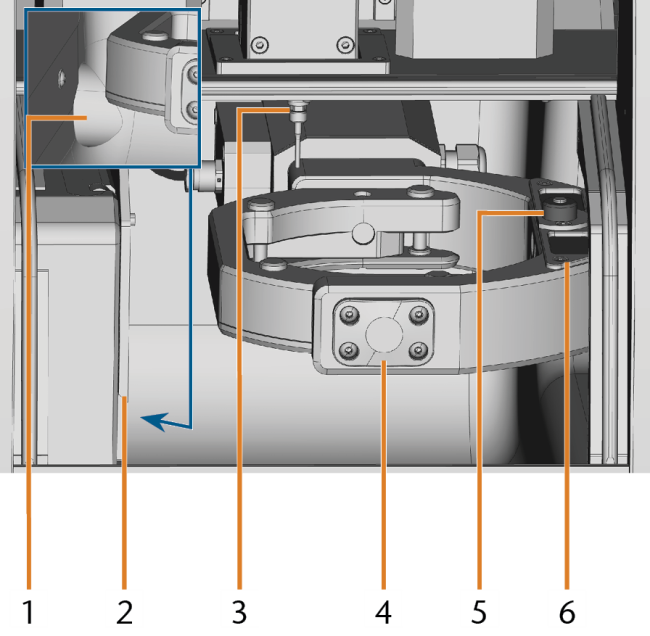

S2 : Chambre de travail

  1. Sortie pour le liquide de refroidissement / ouverture d'extraction d'air
  2. Rabat du changeur pièces brutes
  3. Broche
  4. Support de pièces brutes ; Axe de rotation A ; Axe de rotation B
  5. Palpeur de mesure
  6. Magasin d’outils

Couleurs de l’éclairage de la chambre de travail

Si l’éclairage de la chambre de travail n’est pas suffisant, prévoyez un éclairage supplémentaire.

La machine peut éclairer la chambre de travail de différentes couleurs. La couleur changera en fonction de l'état de la machine. Vous trouverez les couleurs et l'état de la machine dans le tableau suivant :

Couleur

État

Blanc

La machine est prête.

Vous pouvez ouvrir la porte de la chambre de travail.

Bleu

La machine fonctionne.

La porte de la chambre de travail est fermée.

Rouge

Un problème machine est survenu.

La porte de la chambre de travail est fermée.

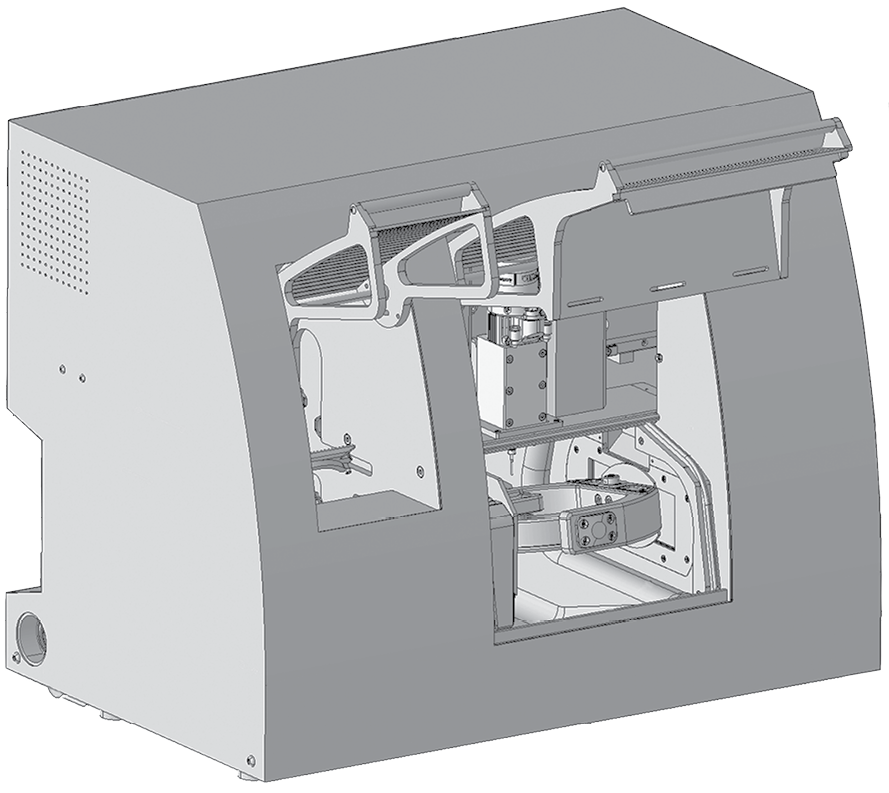

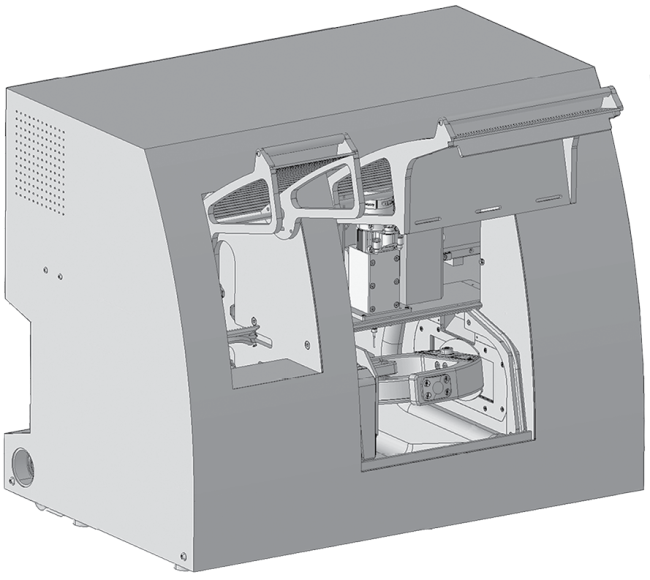

Le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. fait partie du changeur de pièces brutes ; il sert à accueillir les pièces brutes souhaitées dans la machine. Le changeur de pièces brutes charge et décharge automatiquement les pièces brutes de la chambre de travail. La machine peut accueillir jusqu'à 8 pièces brutes.

La porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. couvre le magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. et protège l’utilisateur des risques de blessure au cours du fonctionnement. Le changeur de pièces brutes peut uniquement fonctionner lorsque la porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique. est fermée. Vous pouvez ouvrir et fermer manuellement la porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique..

Porte du magasin de pièces brutesFermé Partie du changeur de pièces brutes dans laquelle vous stockez les pièces brutes pour le chargement automatique.

Pour travailler avec la machine, utilisez un ordinateur Windows® (« ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. ») et un logiciel spécialement conçu à cet effet (« logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. »). Le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. se compose des composants suivants :

  • DentalCAMApplication FAO pour créer et calculer des pièces brutes virtuelles (« tâches »)
  • DentalCNCUne application CNC pour usiner des tâches et entretenir la machine.

Pour créer et concevoir les objets dentaires, vous avez également besoin d'une application CAO (vendue séparément par des revendeurs spécialisés).

Vous pouvez lire la vue d’ensemble du flux de travail de DentalCAM et DentalCNC de.

Le concept antisalissure diminue les salissures et l'usure des pièces sensibles de la machine.

Le concept antisalissure ne remplace pas le nettoyage régulier de la machine. Sans nettoyage régulier, la durée de vie de la machine diminue considérablement.

AVIS

Dommages à la machine lors de l'usinage à sec sans système d'extraction d'air

Lors de l'usinage à sec, un système d'extraction d'air externe opérationnel doit être installé. Dans le cas contraire, la machine se salit avec le temps et devient défectueuse.

  • Toujours utiliser un système d'extraction d'air extérieur correctement installé et opérationnel pendant l'usinage à sec.

Le concept antisalissure est constitué de :

Usinage à sec

  • Système d’extraction d’air externe Le dispositif d’aspiration externe crée le vide dans la chambre de travail et en aspire les résidus d'usinage.
  • L’air soufflé dans la chambre de travail Il éloigne les résidus d'usinage de la broche et des autres pièces de la machine.
  • Le capteur de vide interne Il surveille constamment le vide dans la chambre de travail
  • L'ioniseur L'ioniseur décharge électriquement les résidus d’usinage de certains matériaux pour réduire leur distribution dans la chambre de travail.

Usinage en milieu humide

Le liquide de refroidissement maintient les débris d'usinage à l'écart des pièces sensibles de la machine.

L’émission sonore varie très fortement en fonction du matériau de fabrication et des conditions d’usinage.

  • Si la machine est exceptionnellement bruyante, vérifiez les conditions de fonctionnement suivantes :
  • Propreté du support de pièces brutes
  • État des outils
  • Qualité de la pièce brute
  • S’il n’est pas possible d’empêcher un bruit élevé, utilisez une protection auditive durant le processus d’usinage.

Mesure de bruit

Conditions de mesure :

  • Matériau usiné : CoCr
  • État de l'outil : usé

  • Valeur mesurée : Niveau de pression acoustique (distance : 1 m)

  • Mesure selon la norme ISO 3746, méthode d'enquête 3

Émission de son établie :

Condition de fonctionnement Niveau de pression acoustique pondéré A

Traitement

77 dB(A)

Tous autres états d’utilisation (changement d’outil, déplacement d’axe, etc.)

<70 dB(A)

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Panneau de connexion

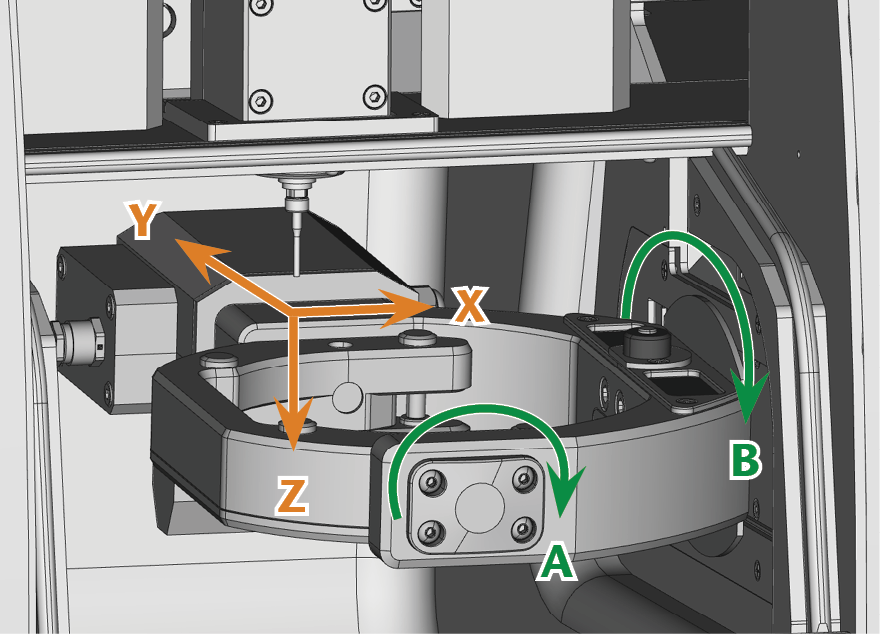

Cette machine dispose de 5 axes : 3 axes linéaires et 2 axes de rotation.

S1 & S2 : Axes linéaires X, Y, Z (La broche se déplace le long de ces axes.) ; Axes de rotation A, B (Le support de pièces brutes tourne selon ces axes.)

Dimensions (L x P x H)



Unité

S2 /S1

Surface au sol (env.)





mm

en





mm

en

S2 :

599 x 266

23,6 x 10,5



S1 :

362 x 266

14,3 x 10,5

Boîtier complètement fermé (env.)





mm

en





mm

en

S2 :

700 x 444 x 561

27,6 x 17,5 x 22,1



S1

489 x 444 x 557

19,3 x 17,5 x 21,9

Espace minimal requis pour le fonctionnement (env.)



mm

en





mm

en

S2 :

1050 x 770 x 600

27,6 x 26,9 x 22,1



S1 :

840 x 770 x 600

33,1 x 30,3 x 23,6

Système de base



Unité

S2 /S1

Poids (env.)

kg

lb





kg

lb

102

225



S1 :

75

165

Axes

– Axe de rotation A



5

360° / ± 30°

Catégorie de surtension (IEC 60664-1)



II

Alimentation en air comprimé externe



Unité

S2 /S1

Pression d’air min. / max.

bar

psi

6 / 8

90 / 120

Pression d’air recommandée

bar

psi

7

100

Consommation d’air (env.)

L/min

pi3/min

80

2,8

Pureté de l’air (ISO 8573-1:2010)



Particules solides : catégorie 3

Eau : catégorie 4

Teneur totale en huile : catégorie 3

Système externe d’extraction d’air



Unité

S2 /S1

Capacité d'extraction minimale

L/min

pi3/min

3 000 (à 220 hPa)

105,9 (à 3,2 psi)

Unité d'aspiration



Conçu pour une utilisation commerciale dans le secteur dentaire

Équipé d'un filtre de la classe de filtration M

Conditions ambiantes



Unité

S2 /S1

Humidité d’air relative



80 %, sans condensation

Température ambiante pour le stockage/transport

°C

°F

‑20 – 60

-4 – 140

Température ambiante pour le fonctionnement

°C

°F

10 – 35

50 – 95

Type d’emplacement



Intérieur

Hauteur maximale au-dessus du niveau de la mer

m

pi

2000

6561

Air ambiant (IEC 60664-1)



Sans poussières, degré de pollution 2

Émissions électromagnétiques (IEC 61326-1)



Zones résidentielles, commerciales et industrielles

Perturbations électromagnétiques (IEC 61326-1)



Environnement industriel

Broche



Unité

S2 /S1

Modèle



SFS 300P (synchrone)

Vitesse de rotation maximale

tr/min

60 000

Puissance nominale en fonctionnement continu (S1)

W

300

Puissance nominale en fonctionnement périodique ininterrompu (S6)

W

450

Puissance maximale (Pmax)

W

600

Diamètre de la pince de serrage

mm

3

Outils



Unité

S2 /S1

Nombre maximum d’outils dans le magasin d’outils



16

Longueur maximale d’outil

mm

40

Support de pièces brutes standard



Unité

S2 /S1

Diamètre min. / max. du disque

mm

98,3 / 98,7

Hauteur maximale du disque

mm

30

Hauteur minimale / maximale du bord du disque

mm

10 / 10,5

Système de liquide de refroidissement



Unité

S2 /S1

Préparé pour l’usinage en milieu humide



Nécessite le module de meulage humide vhf

(S2 uniquement) Changeur de pièces brutes



Unité

/S2

Nombre d’emplacements



8

Méthode de montage



Cadres de pièces brutes nécessaires (8 fournis)

Raccordements



Unité

S2 /S1

Raccord d’air comprimé, raccord instantané (Diamètre)

mm

6

Raccordement électrique

(et puissance absorbée maximale en watts)

V CA

Hz

W

100 – 240

50/60

850, Fusible en verre T 6,3 A L250 V

Connexion USB



2.0 A

Port de données pour le dispositif d’aspiration pris en charge ou l’unité de commutation



Oui

Connexion tuyau pour système externe d’extraction de l’air (Diamètre)

mm

45

Port de données pour module de meulage humide



Oui

Connexion tuyau pour module de meulage humide (Diamètre)

mm

6
