S'applique à : Module de meulage humide

Mise en service de la machine

Les étapes d’installation jusqu’à l’utilisation sont les suivantes :

Préparation de la fraiseuse

Selon l’état de votre fraiseuse, les éléments suivants peuvent déjà être installés.

1. Ouvrez la porte de la chambre de travail.

2. Nettoyez la chambre de travail.

3. Installez le capuchon de protection du capteur de vide.

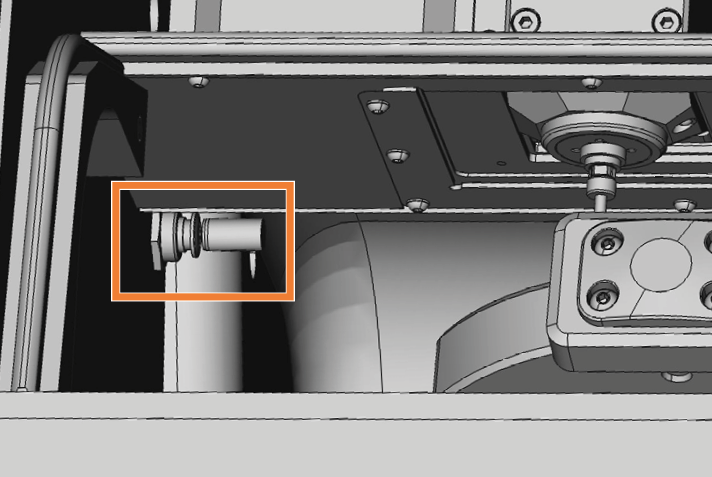

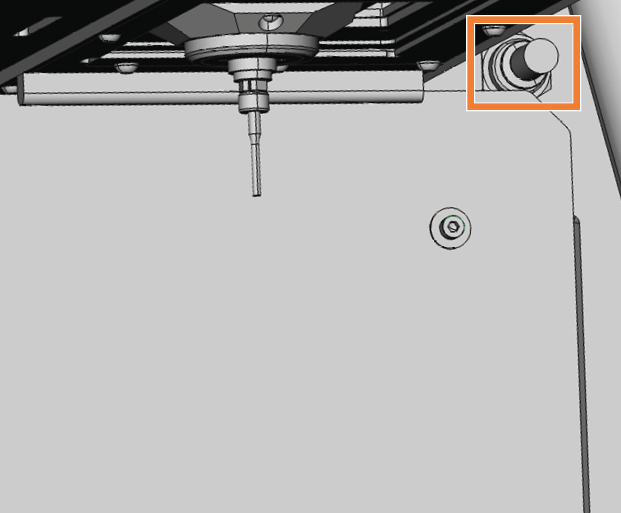

   1. Appuyez sur la bague du connecteur et retirez en même temps le couvercle du capteur de vide (marqué en orange).



      S2



      S1

   2. Insérez le capuchon de protection du capteur de vide dans la machine de manière à ce que l’ouverture du capuchon soit orientée vers le bas.

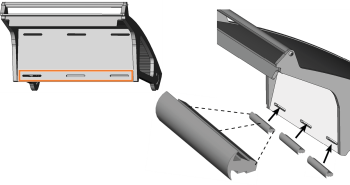

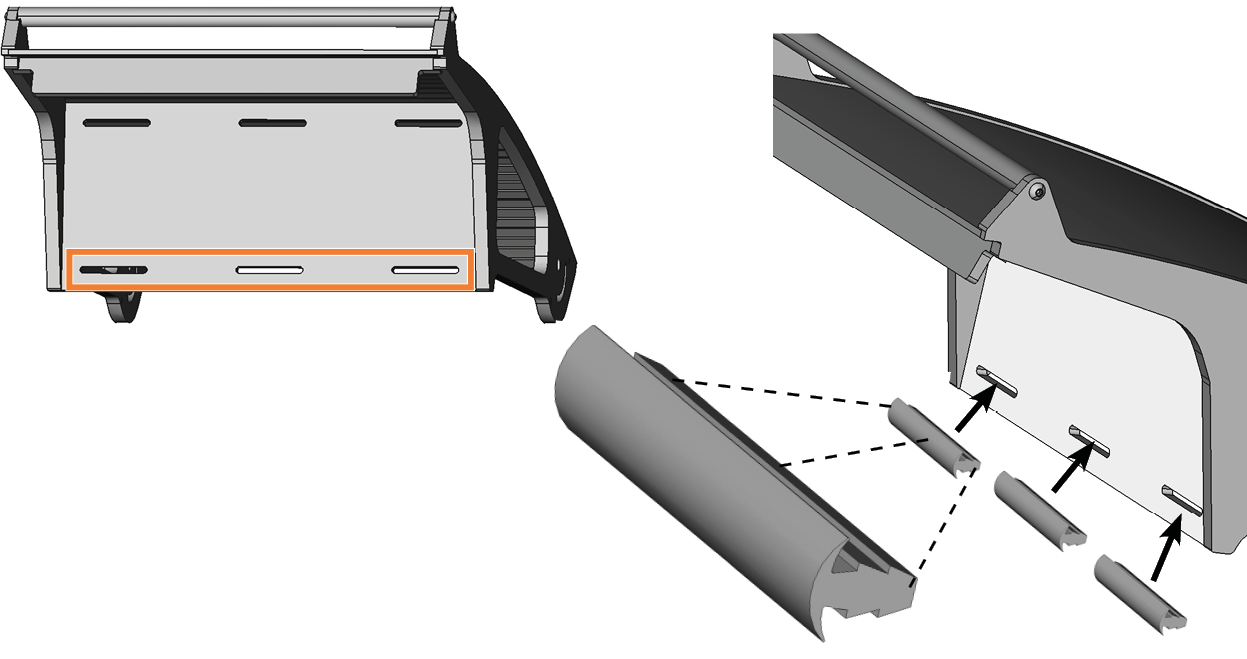

4. Placez les joints dans les 3 ouvertures inférieures de la porte de la chambre de travail (marquées en orange).





Raccordement de l’aspiration

1. Retirez le tuyau d’aspiration de la fraiseuse et insérez-le dans le raccord d’aspiration (marqué en orange) du module de meulage humide.





2. Raccordez le tuyau de raccordement à la fraiseuse.

Pour empêcher les pertes de puissance lors de l’aspiration, respectez les consignes suivantes.

• Le tuyau de raccordement ne doit pas dépasser 1,5 m de long. Cette longueur limite la distance entre la fraiseuse et le module de meulage humide.

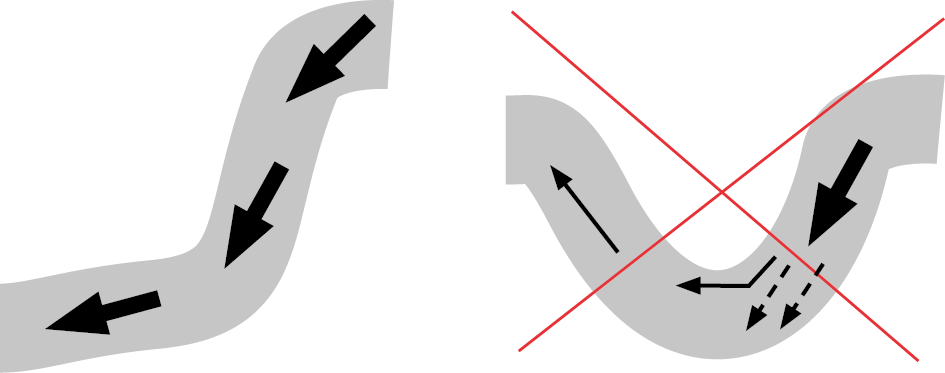

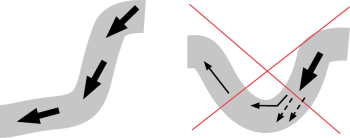

• Le tuyau de raccordement ne doit pas pendre entre les deux.





3. Tenez le tuyau de raccordement au raccord du module de meulage humide.

4. Si le tuyau de raccordement pend, raccourcissez-le.

   1. Marquez l’endroit où le tuyau de raccordement doit atteindre le raccord du module de meulage humide.

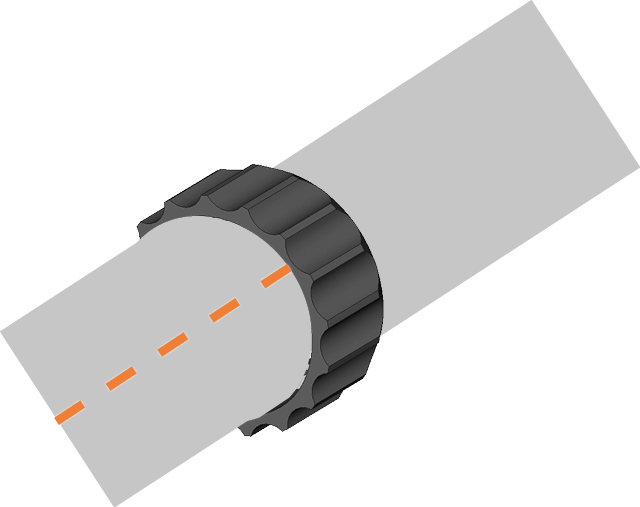

   2. Ajoutez 3 cm. Coupez le tuyau de raccordement à cet endroit avec un couteau bien aiguisé.

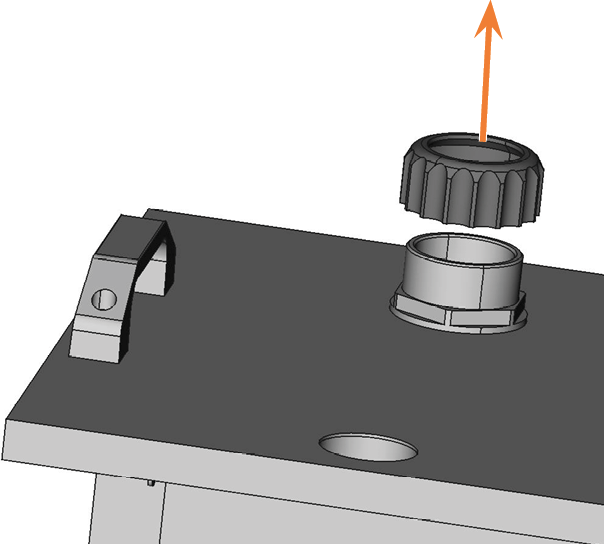

5. Dévissez l’écrou-raccord du module de meulage humide.





6. Insérez le tuyau de raccordement dans l’écrou-raccord. Veillez à ce que la bague d’étanchéité blanche ne tombe pas.

7. Poussez l’écrou-raccord vers l’extrémité du tuyau. Laissez un espace de 3 cm.





8. Placez le tuyau de raccordement dans le raccord et vissez l’écrou-raccord.

Établissement de connexions

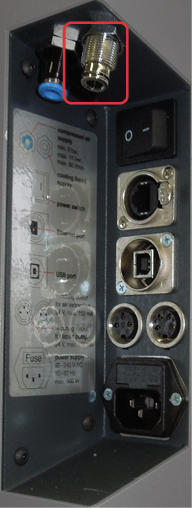

DANGER !L’utilisation du bloc d’alimentation « Interrupteur différentiel du module de meulage humide » est obligatoire si le raccordement du liquide de refroidissement de votre fraiseuse se trouve en haut du panneau de connexion (marqué en rouge).

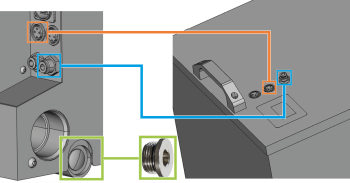

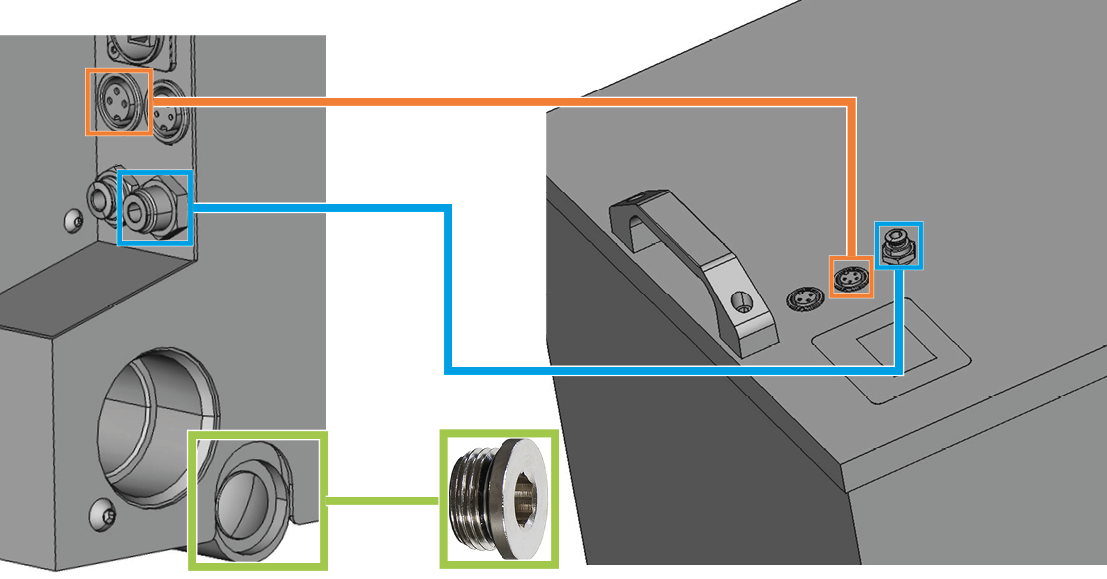

1. Branchez le câble de commande (marqué en orange).

2. Raccordez le tuyau de liquide de refroidissement (marqué en bleu).

3. S'il y a lieu : Installez le bouchon (marqué en vert).





• Les connexions installées ici peuvent rester raccordées même en cas de fonctionnement à sec.

Ajouter du liquide de refroidissement

1. Débranchez le module de meulage humide de l’alimentation électrique.

2. Retirez l’insert du module.

3. Retirez le réservoir de liquide de refroidissement.

4. Remplissez le réservoir de liquide de refroidissement de 14,25 l d’eau du robinet (hauteur de remplissage : env. 173 mm).

5. Ajoutez 0,75 l de lubrifiant réfrigérant.

   • Vous disposez maintenant d’une émulsion de 15 l d’eau et de lubrifiant réfrigérant avec un rapport de mélange de 5 %.

6. Insérez le réservoir de liquide de refroidissement.

7. Insérez l’insert du module.

8. Reliez le bloc d’alimentation au module de meulage humide et au réseau électrique.

Mise en service de la pompe à liquide de refroidissement

1. Activez la pompe à liquide de refroidissement dans DentalCNC.








2. Laissez la pompe activée jusqu’à ce que du liquide de refroidissement s’écoule des buses de la broche. Lors de la première mise en service ou après un remplacement de la cartouche du filtre à particules fines, cela peut prendre jusqu’à 5 minutes.
