S'applique à : N4+

Changer le liquide de refroidissement et nettoyer le réservoir de liquide de refroidissement

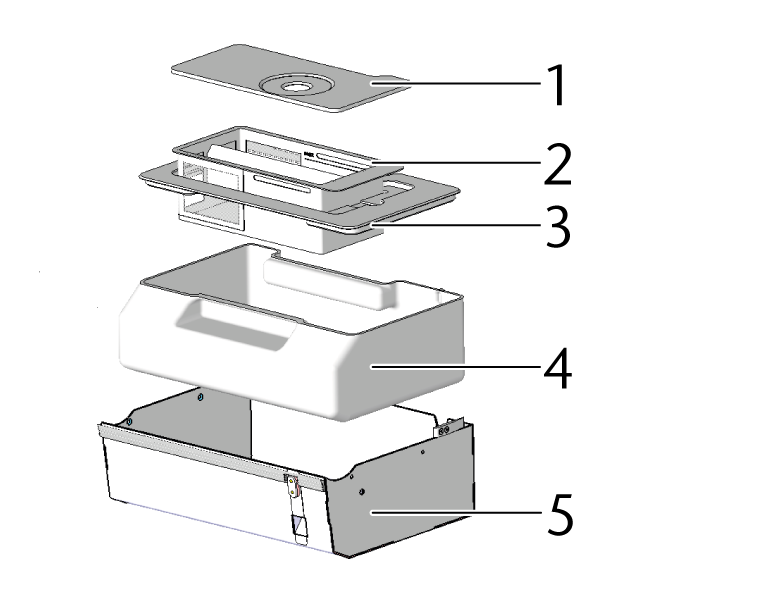

Structure du tiroir du liquide de refroidissement

Préparation

1. Ayez à portée de main :

• Récipient de collecte d'une capacité d'environ 10 l

• Brosse de nettoyage

• Eau pour nettoyer le réservoir de liquide de refroidissement

• Pinceau de nettoyage

• Granulés de charbon actif et filtre à particules fines de rechange (facultatif)

• Un nettoyant doux (facultatif)

2. Assurez-vous qu'il y a suffisamment de liquide de refroidissement.

3. Ouvrez le tiroir du liquide de refroidissement.
4. Retirez du tiroir le réservoir de liquide de refroidissement en le soulevant.

Lorsque vous inclinez le réservoir de liquide de refroidissement, le couvercle n'empêche pas les fuites de liquide de refroidissement.



Numéro de série N4PD...



Numéro de série N4PF...

Nettoyer le panier-filtre

1. S’il est prévu, retirez le couvercle du panier-filtre.

2. Levez le couvercle du réservoir de liquide de refroidissement avec son panier-filtre.

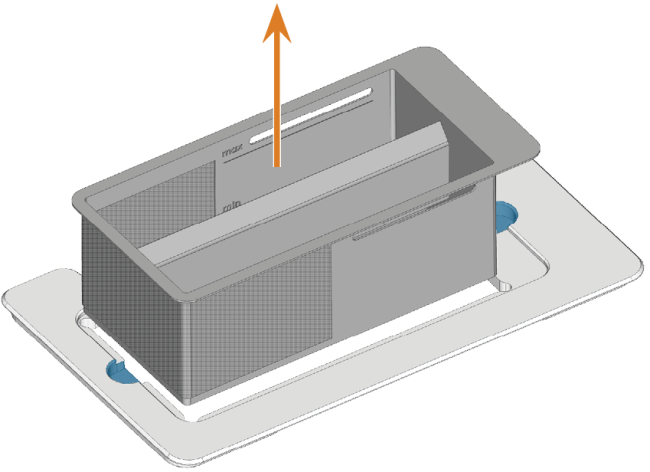

3. Levez le panier-filtre pour le sortir du couvercle.




4. Nettoyez le panier-filtre :

   1. Tapotez le contenu du panier-filtre dans le récipient de collecte.

   2. Pendant que vous rincez le panier-filtre sous l’eau courante, nettoyez-le soigneusement avec la brosse de nettoyage.

Nettoyer le filtre de liquide de refroidissement et remplacer les granulés de charbon actif

Version de filtre de liquide de refroidissement C

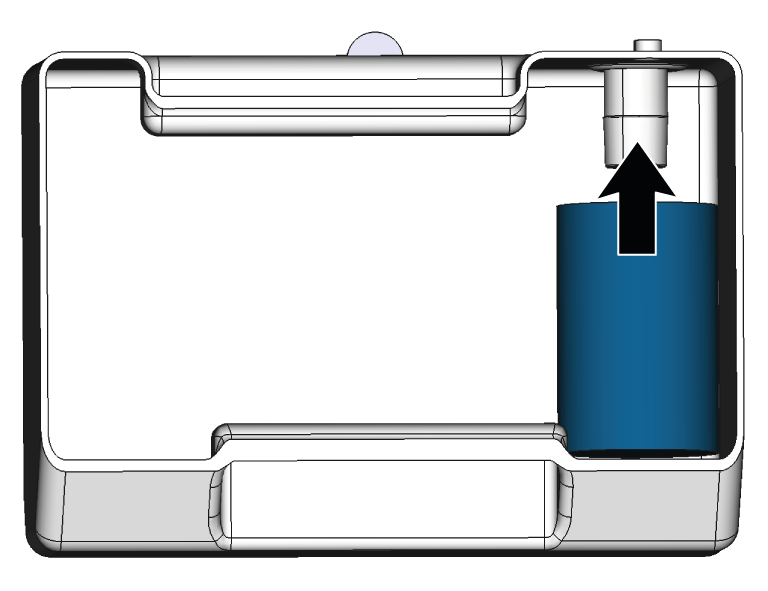

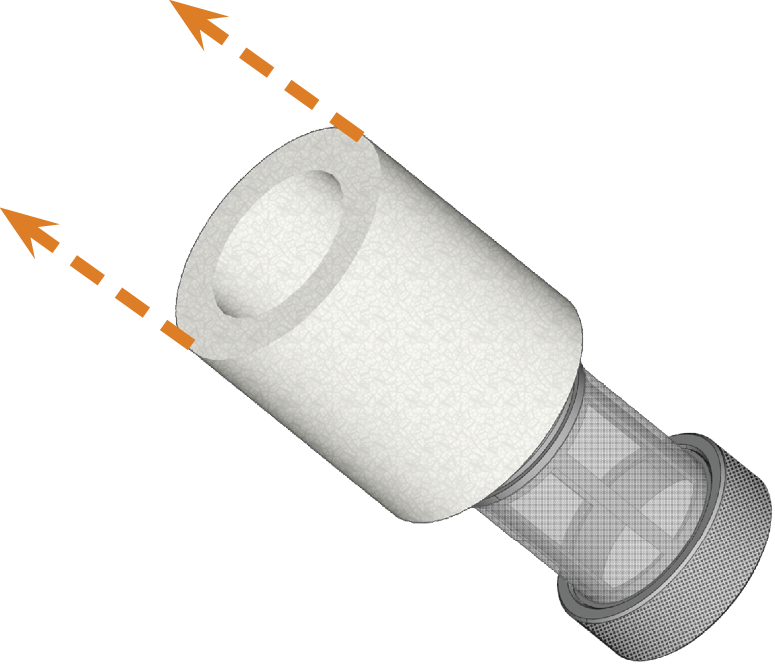

1. Retirez le filtre à particules fines.

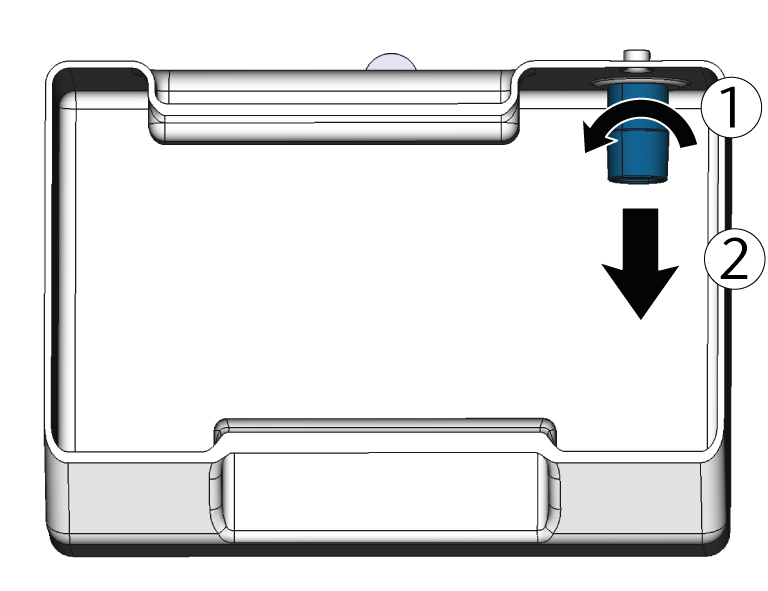

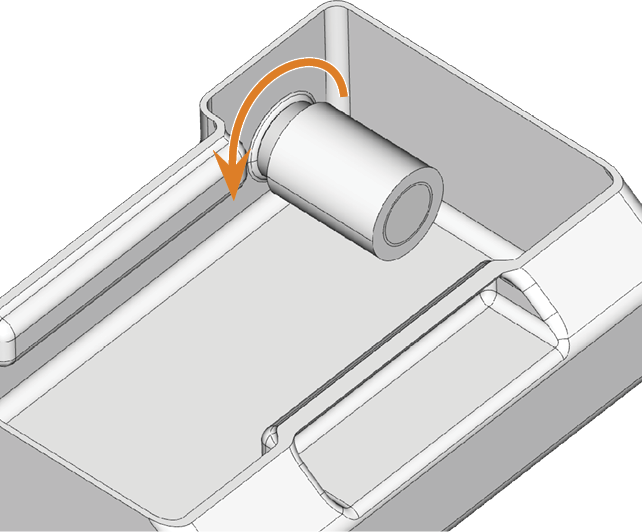

2. Desserrez le boîtier du filtre par un mouvement de rotation et dévissez-le.

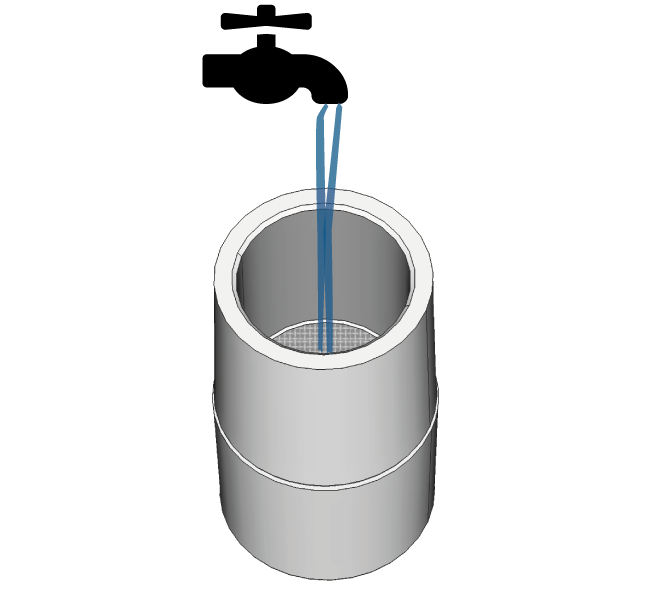

3. Rincez l’arrière du boîtier du filtre à l’eau courante.

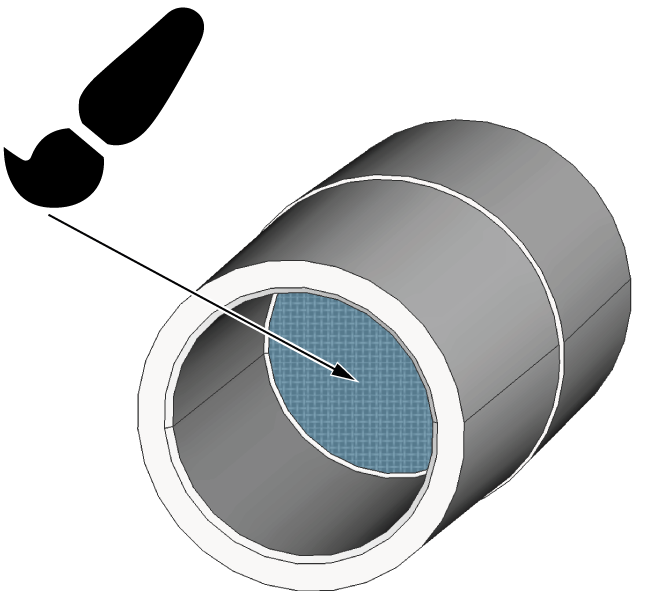

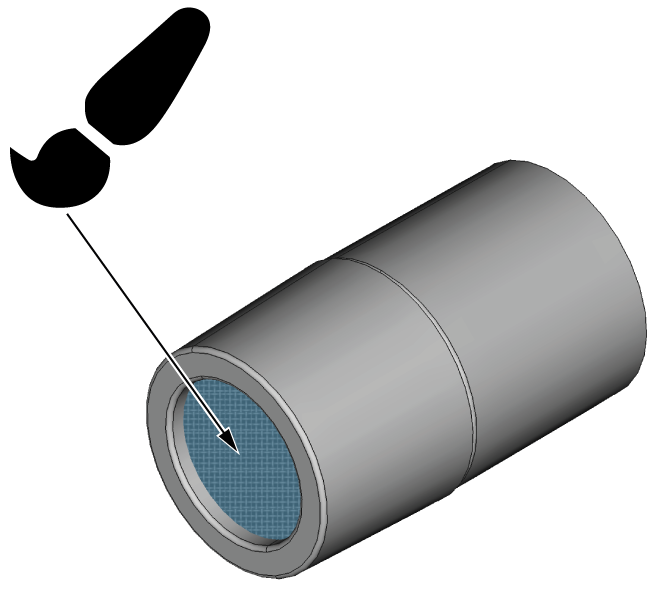

4. Nettoyez l’extérieur et l’intérieur du filtre en maille à l’aide d’un pinceau.









5. Si vous devez remplacer les granulés de charbon actif selon l’intervalle indiqué dans le tableau d’entretien, procédez comme suit :

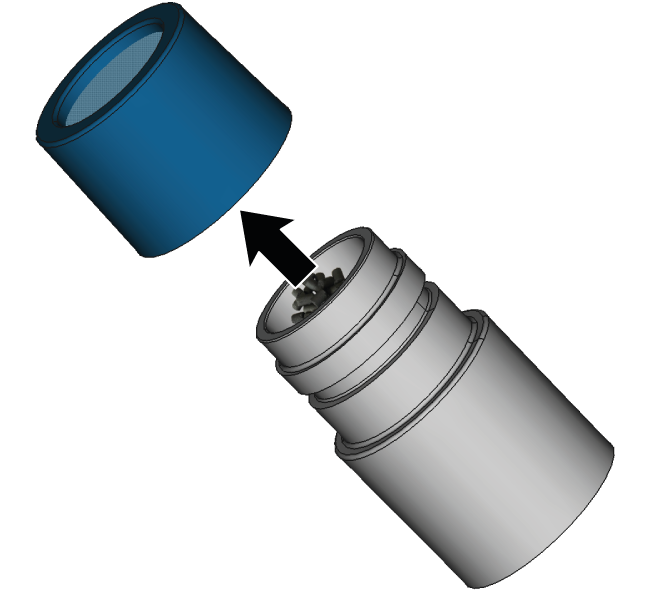

   1. Retirez le capuchon du filtre à charbon en le tournant et en le tirant simultanément du boîtier du filtre.

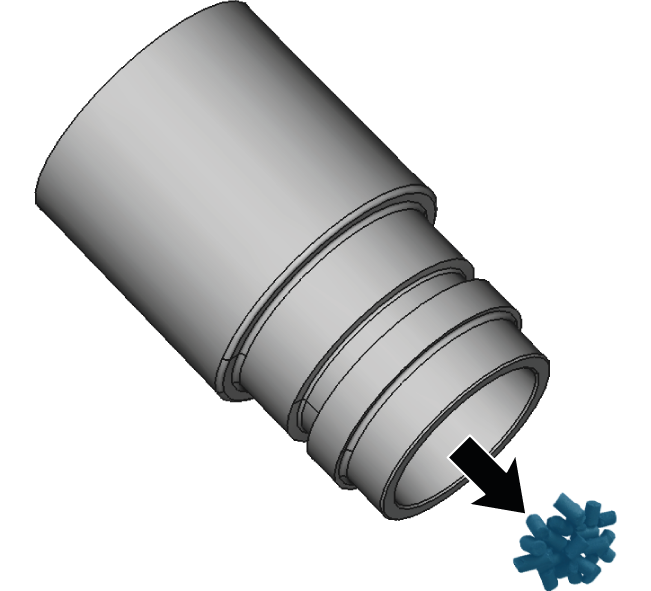

   2. Videz le filtre à charbon. Jetez les granulés de charbon actif.

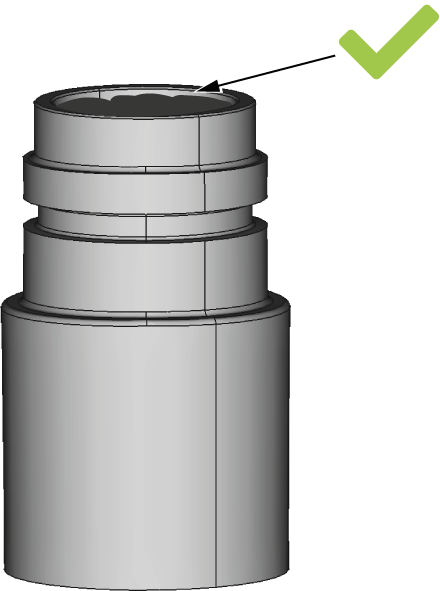

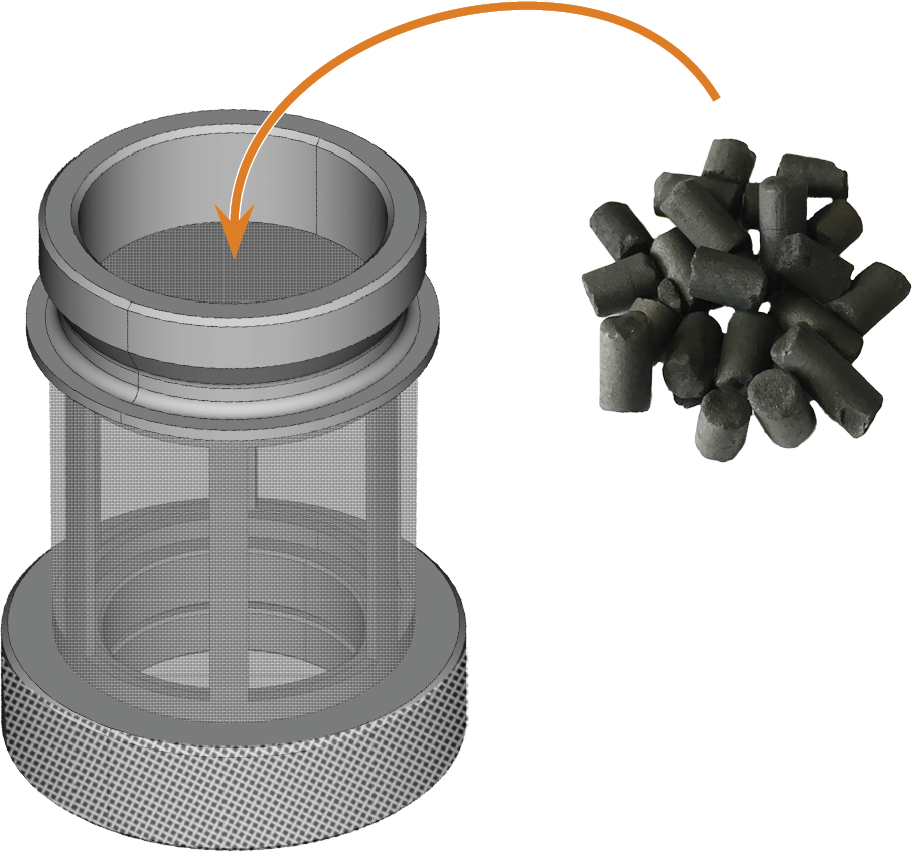

   3. Remplissez le filtre à charbon de nouveaux granulés jusqu’à environ 1 mm en dessous du bord.

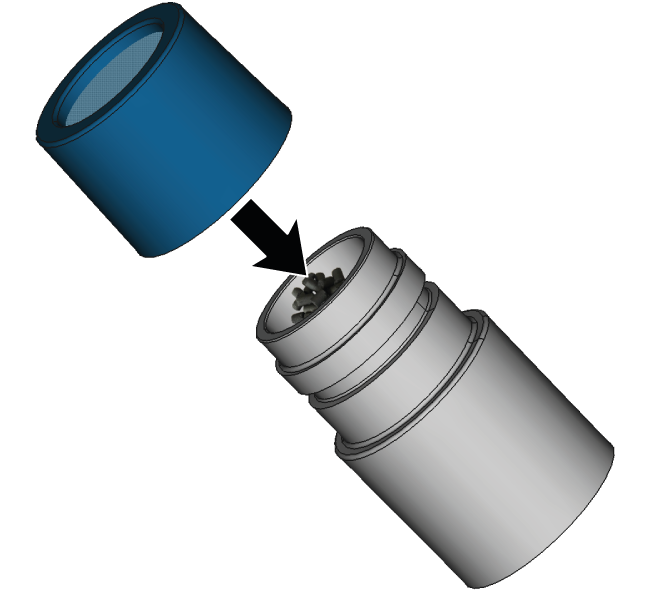

   4. Fixez le capuchon du filtre à charbon en le tournant et en l’appuyant simultanément sur le boîtier du filtre.

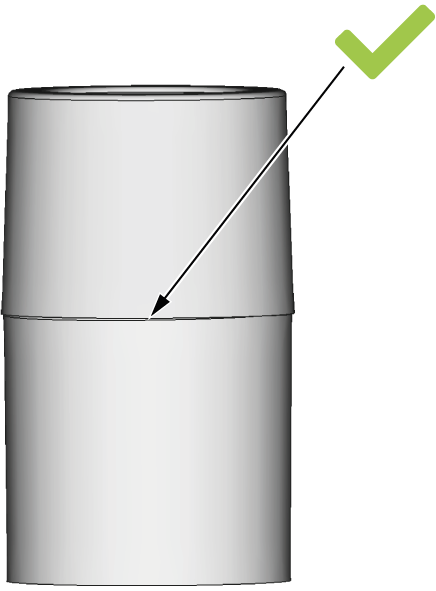

   • Le capuchon du filtre à charbon affleure au niveau du boîtier du filtre.

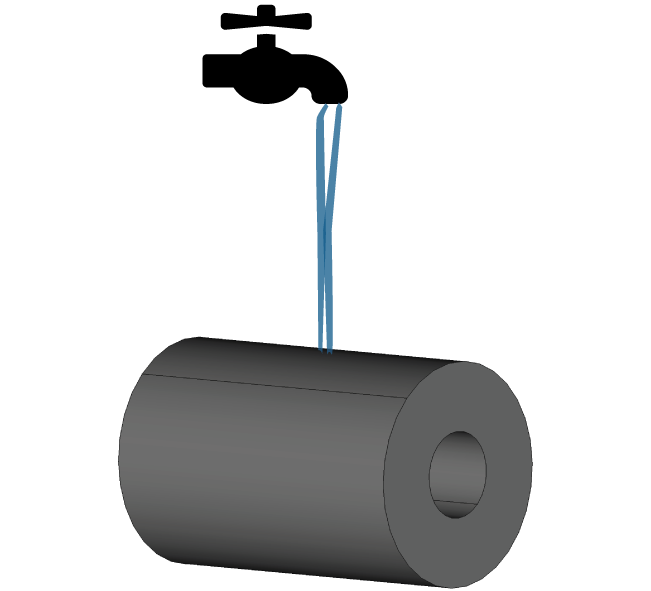

   5. Si vous n’avez pas remplacé les granulés de charbon actif, nettoyez le filtre à particules fines avec précaution sous l’eau courante.





      Si vous avez remplacé les granulés de charbon actif, préparez un filtre à particules fines de rechange.

   6. Recommandation : Nettoyez le couplage du réservoir de liquide de refroidissement.

       Nettoyer ou remplacer l’accouplement du réservoir de liquide de refroidissement

   7. Vissez le boîtier du filtre sur le couplage du réservoir.

   8. Glissez le filtre à particules fines nettoyé ou le filtre à particules fines de rechange sur le boîtier du filtre. Assurez-vous que le filtre à particules fines couvre complètement le boîtier du filtre.









Version de filtre de liquide de refroidissement B

AVIS ! Endommagement du filtre de liquide de refroidissement en raison d’un mauvais desserrage

Saisissez le boîtier du filtre par l’anneau métallique et détachez-le par un mouvement de rotation.

Dévissez le boîtier du filtre.





1. Retirez le filtre à particules fines en étirant l’extrémité supérieure légèrement et en l’enlevant du filtre avec les deux mains.




2. Si vous devez remplacer les granulés de charbon actif selon l’intervalle indiqué dans le tableau d’entretien, procédez comme suit :

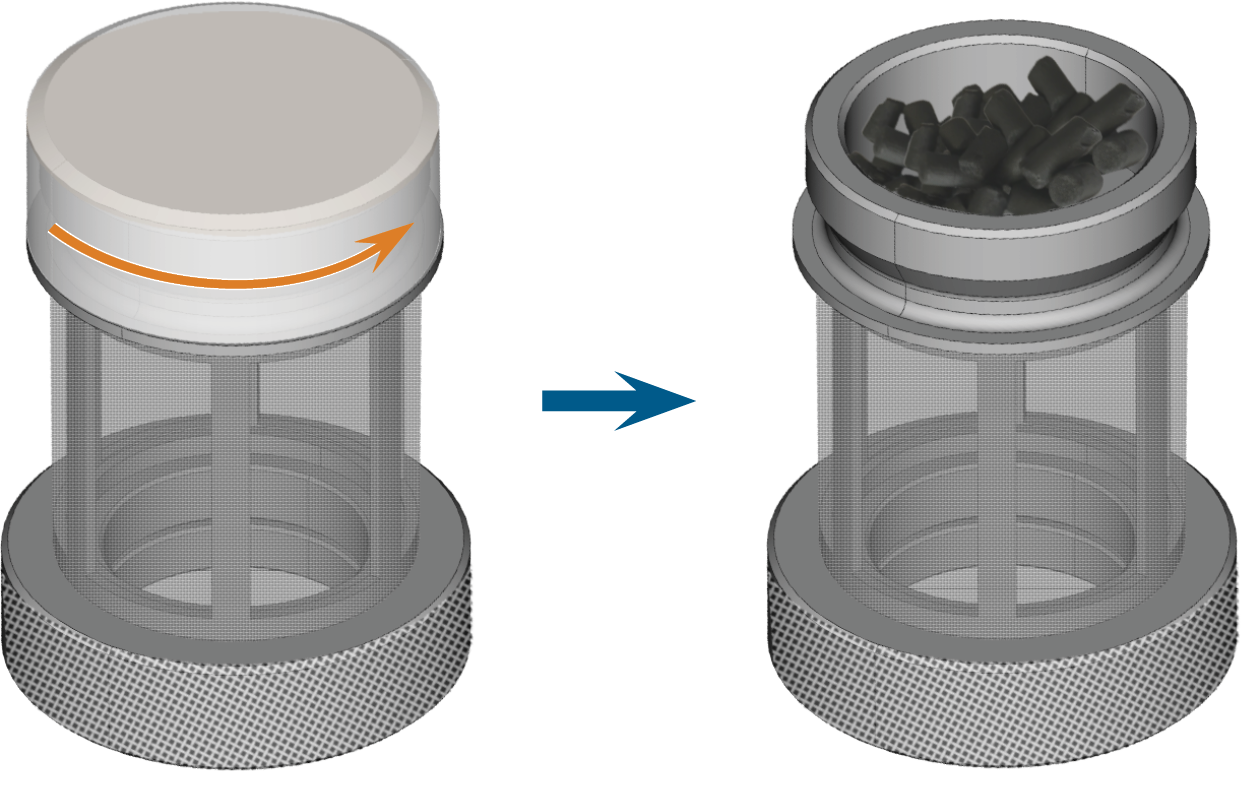

   1. Dévissez le capuchon du filtre à charbon.





   2. Videz le filtre à charbon. Jetez les granulés de charbon actif.

   3. Nettoyez le filtre à charbon et séchez-le à l’aide d’un chiffon.

   4. Remplissez le filtre à charbon de nouveaux granulés.





   5. Fermez fermement le filtre à charbon avec le capuchon.

   AVIS ! Endommagement du filtre à particules fines par un frottement trop fort

   6. Si vous n’avez pas remplacé les granulés de charbon actif, nettoyez le filtre à particules fines avec précaution sous l’eau courante.

      Si vous avez remplacé les granulés de charbon actif, préparez un filtre à particules fines de rechange.

   7. Recommandation : Nettoyez le couplage du réservoir de liquide de refroidissement.

       Nettoyer ou remplacer l’accouplement du réservoir de liquide de refroidissement

   8. Glissez le filtre à particules fines nettoyé ou le filtre à particules fines de rechange sur le boîtier du filtre.

      • Assurez-vous que le filtre à particules fines couvre complètement le filtre.

      • Si le filtre à particules fines est trop long, coupez-le en fonction de la longueur de votre filtre de liquide de refroidissement.

   9. Vissez le filtre à particules fines sur le couplage du réservoir.

Nettoyer le réservoir de liquide de refroidissement

1. Versez le contenu du réservoir dans le récipient de collecte.
2. Nettoyez soigneusement le réservoir de liquide de refroidissement avec la brosse de nettoyage.

3. Versez l’eau de nettoyage dans le récipient de collecte.

   Si vous avez utilisé un produit de nettoyage, veillez à ce qu’il n’en reste pas dans le réservoir de liquide de refroidissement.

4. Retirez les corps étrangers et la saleté du couplage (marqué en bleu) du réservoir de liquide de refroidissement.





5. S’il est prévu, nettoyez le couvercle du panier-filtre.

Terminer la maintenance

1. Placez le couvercle sur le réservoir de liquide de refroidissement.

2. Insérez le panier-filtre dans le couvercle du réservoir de liquide de refroidissement.

3. S’il est prévu, placez le couvercle du panier-filtre sur le réservoir.

4. Remplissez de liquide de refroidissement.

5. Insérez le réservoir de liquide de refroidissement dans le tiroir.





6. Fermez le tiroir du liquide de refroidissement.
