S'applique à : N4+

Nettoyer la machine

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Nettoyer la chambre de travail comprend les composants suivants :

  • Palpeur de mesure
  • Support de pièces brutes
  • Fenêtre d'observation
  • Webcam
  • Magasins d'outils
  • Support de magasin d'outils
  • Plaque à buses
  • Lèvre d’étanchéité

Ces composants ont des intervalles d'entretien différents selon le tableau d'entretien. Par conséquent, selon les composants à nettoyer, vous effectuez un nettoyage quotidien ou hebdomadaire de la chambre de travail.

  • Lors du nettoyage hebdomadaire, effectuez également le nettoyage quotidien.
AVIS

Dommages des guides linéaires ou de la broche lors du nettoyage à l'air comprimé

Si vous nettoyez la chambre de travail avec de l'air comprimé, les copeaux de matière peuvent atteindre les guides linéaires ou les paliers de broche.

  • Ne nettoyez jamais la chambre de travail avec de l'air comprimé.

Effectuer le nettoyage quotidien

  1. Ayez à portée de main :
    • Un chiffon humide
    • Un nettoyant doux (facultatif)
    • Un aspirateur
  2. Ouvrez la porte de la chambre de travail.
  3. Nettoyez soigneusement toutes les surfaces et les fissures de la chambre de travail à l'aide d'un chiffon humide. Si nécessaire, utilisez un nettoyant doux.

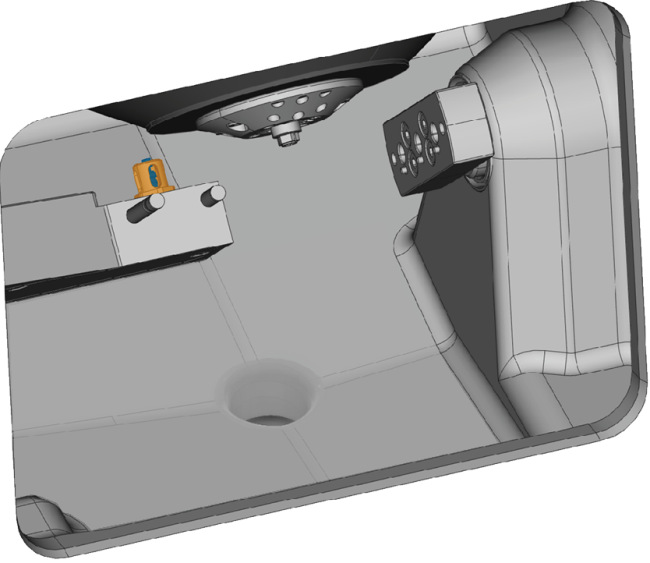

  4. Aspirez tous les résidus d'usinage du palpeur de mesure à une distance de 3 cm.

    5.

  5. Nettoyez le porte-pièce de tous les côtés avec une brosse / un pinceau. Nettoyez particulièrement toutes les ouvertures et les parties mobiles du porte-pièce.

  6. Essuyez la plaque à buses avec un chiffon humide.



  7. Si nécessaire, nettoyez la fenêtre d’observation avec un chiffon sec. Si nécessaire, utilisez un nettoyant doux.
  8. Fermez la porte de la chambre de travail.

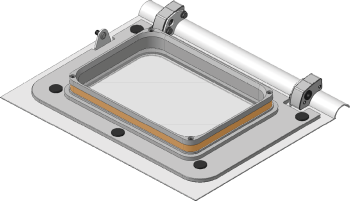

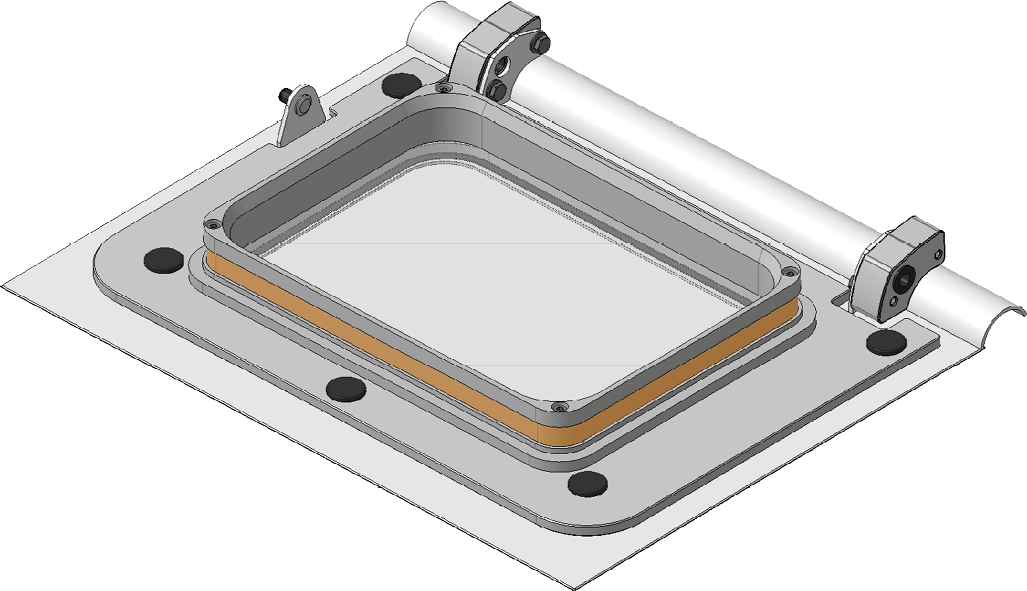

  9. Lors du nettoyage quotidien, veillez à ne pas enlever la graisse appliquée sur le joint de la porte de la chambre de travail et sur le cadre de la porte.

Effectuer le nettoyage hebdomadaire

  1. Ayez à portée de main : Brosse de nettoyage pour le magasin d'outils.
  2. Fermez la porte de la chambre de travail.
  3. Ouvrez la porte de la chambre de travail.

  4. Éliminez la graisse et les résidus d’usinage du joint de la porte de la chambre de travail et de l’ouverture de la chambre de travail à l’aide d’un essuie-tout.



  5. Retirez le magasin d'outils de la chambre de travail. Nettoyez celui-ci avec le chiffon et la brosse.
  6. Nettoyez le support du magasin d'outils en profondeur.
  7. Graissez légèrement les chevilles (marquées en orange) du support du magasin d’outils avec de la graisse pour pince de serrage.

    8.

  8. Branchez le magasin d'outils sur le support.

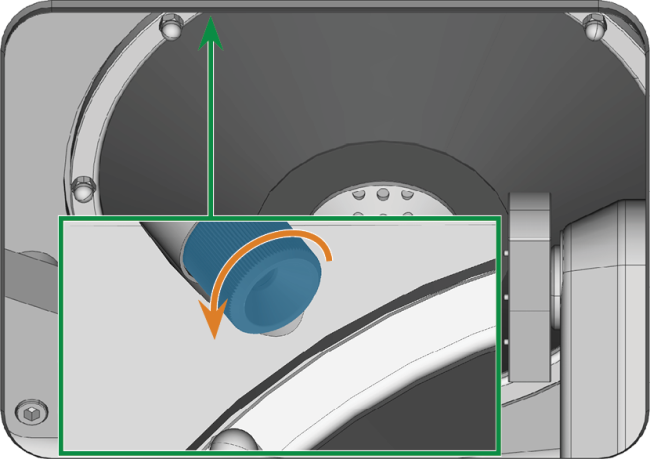

  9. Dévissez et retirez le capuchon protecteur (marqué en bleu) de la webcam, puis nettoyez l’intérieur du capuchon avec un chiffon sec.

    10.

  10. Nettoyez la webcam avec un chiffon humide.
  11. Vissez le capuchon protecteur.

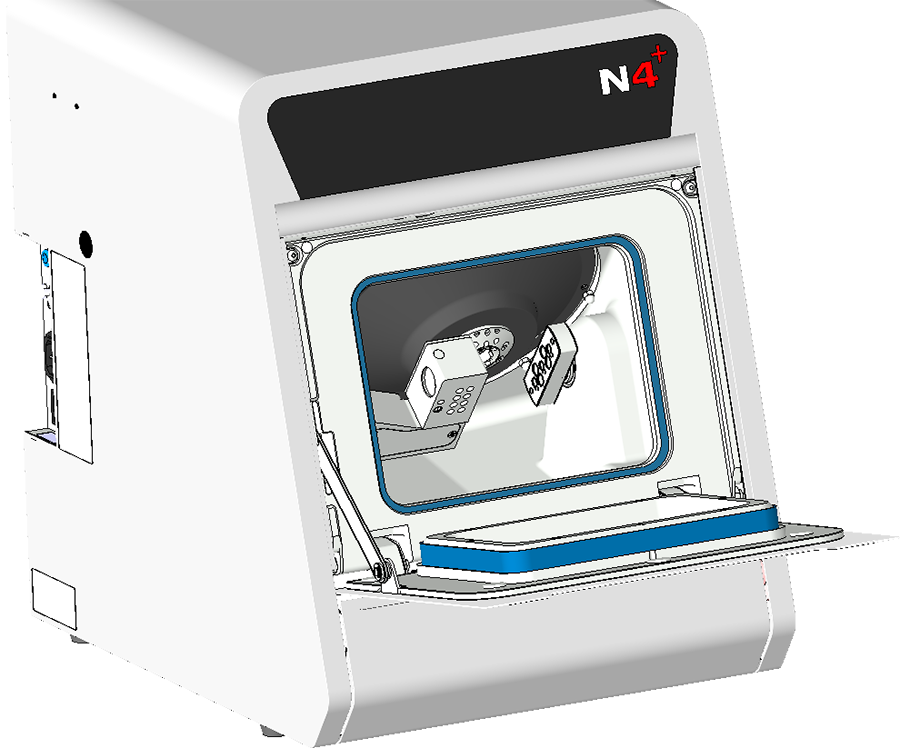

  12. Lubrifiez le joint de la porte de la chambre de travail sur une épaisseur d’environ 1 mm avec de la graisse blanche à base d’huile minérale.



  13. Fermez la porte de la chambre de travail.
