S'applique à : N4+

Monter et retirer les pièces brutes

Le workflow de création de restauration est le suivant :

→

→

→

→

→

Pièces brutes appropriées

La machine peut traiter les pièces brutes suivantes :

  • Blocs, taille maximale : 45 x 20 x 20 mm (L/D/H)
  • Piliers préfabriqués*

*nécessite un équipement supplémentaireFermé Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine.

Vous pouvez obtenir de l'équipement supplémentaireFermé Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine. auprès du service à la clientèle.

Montage des blocs dans la chambre de travail

Porte-bloc standard

Vous pouvez monter jusqu’à 3 blocs et les usiner en une seule tâche.

  1. Ouvrez la porte de la chambre de travail.
  2. Desserrez les vis de fixation du porte-pièce sans les dévisser.
  3. Retirez tous les objets du support de pièces brutes, le cas échéant.
  4. Positionnez le bloc de manière à ce que la goupille de positionnement du porte-blocs se trouve dans la rainure de l'arbre du bloc.

  5. Insérez l'arbre du bloc dans la position souhaitée dans le porte-blocs jusqu'à ce qu'il soit bien en place.

    Les goupilles de positionnement (repères de gauche) doivent se trouver dans la rainure de l'arbre (repère de droite)

    6.

  6. Utilisez le tournevis dynamométrique fourni pour serrer les vis de fixation du porte-pièce.

Porte-blocs pour blocs PrograMill (Équipement supplémentaire)

Vous pouvez monter jusqu’à 2 blocs dans la machine et les usiner en une seule tâche.

  1. Ouvrez la porte de la chambre de travail.

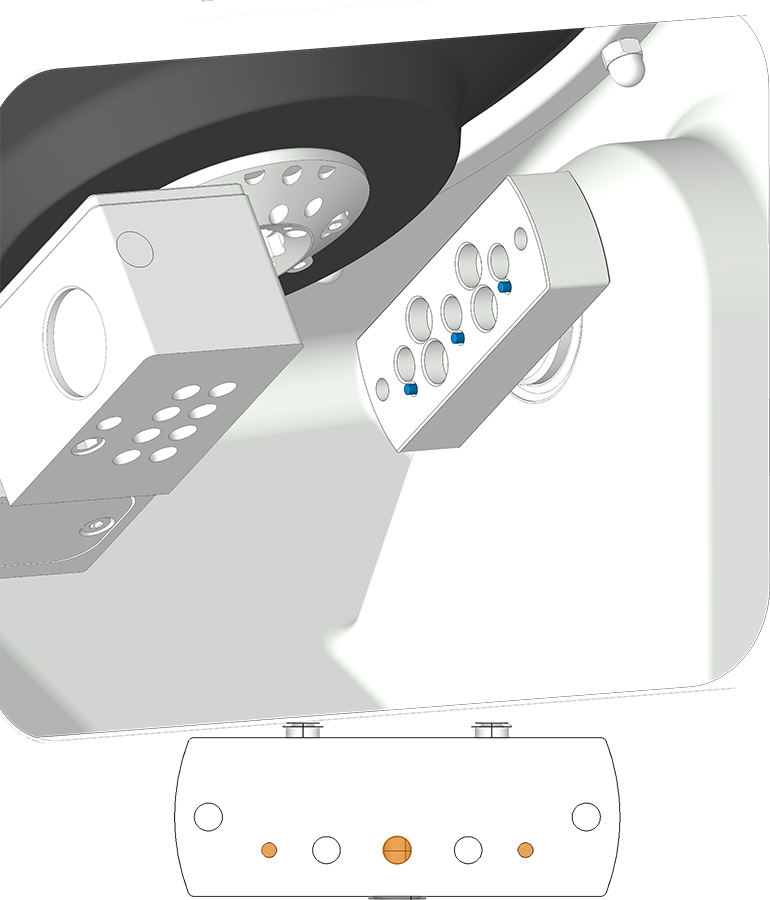

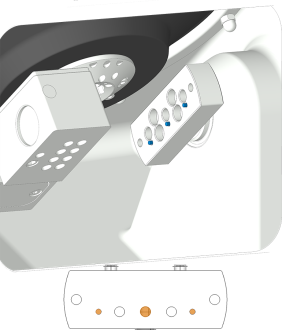

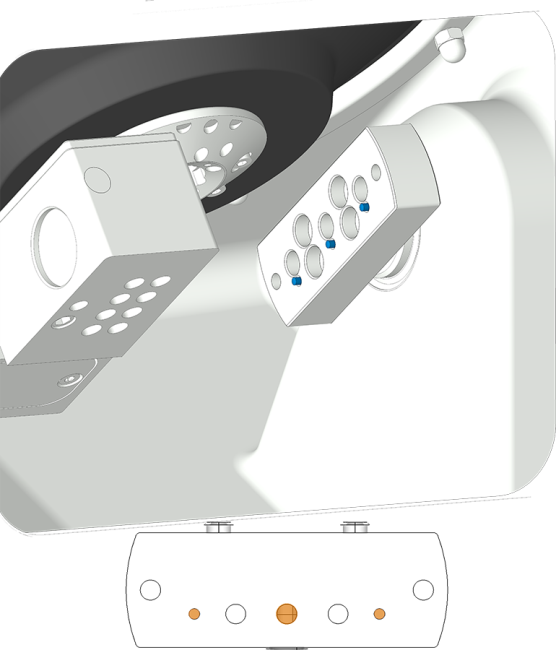

  2. Positionnez le porte-bloc pour blocs PrograMill sur le porte-bloc standard de manière à ce que les encoches (marquées en orange) se trouvent au-dessus des goupilles de positionnement (marquées en bleu).

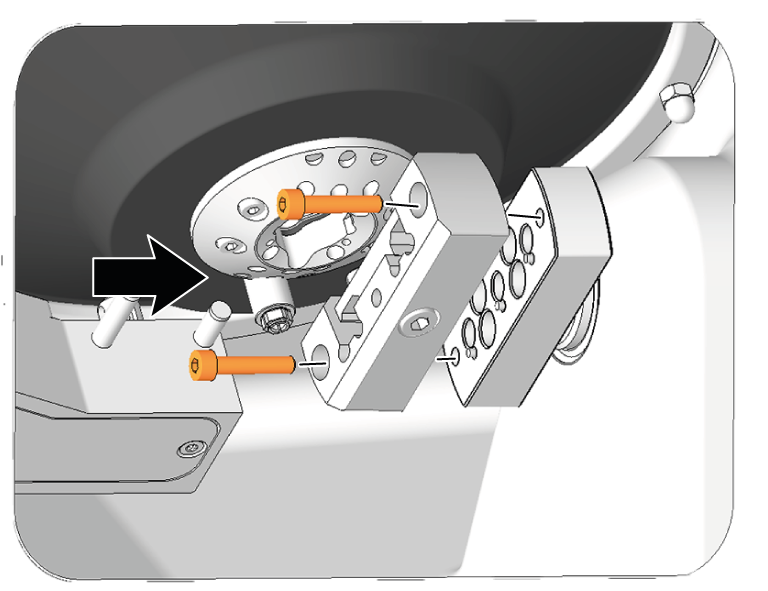

  3. Vissez le porte-bloc pour blocs PrograMill avec 2 vis.



  4. Desserrez la vis de fixation à la position souhaitée du porte-bloc PrograMill sans la dévisser complètement.

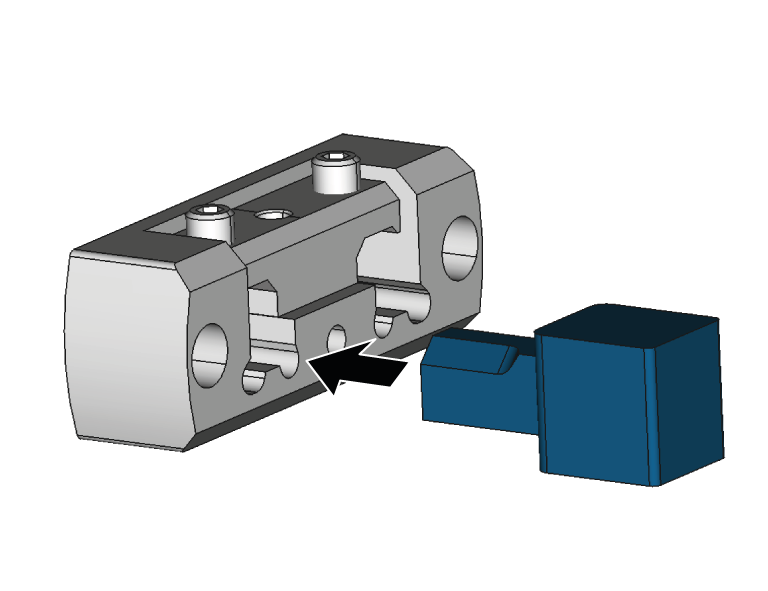

  5. Insérez le bloc PrograMill dans le porte-bloc.

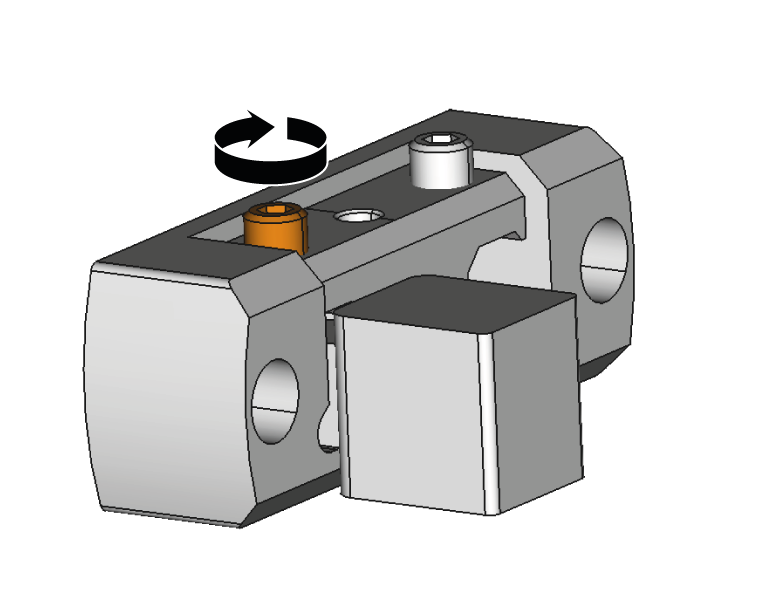

  6. Vissez fermement la tige filetée (marquée en orange).



Utiliser un porte-pilier

Avec un porte-pilier optionnel, votre machine peut traiter des piliers préfabriqués avec des géométries de connexion préfabriquées.

Les porte-piliers pour les systèmes de pilier courants peuvent être obtenus auprès du service à la clientèle.

Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 8

Pièces brutes de piliers préfabriqués prises en charge dans DentalCAM 7
