S'applique à : N4+

Vérifier la livraison

Les étapes d’installation jusqu’à l’utilisation sont les suivantes :

→

→

→

  • Déballez la machine et vérifiez la livraison en vous référant à la liste ci-après.

Machine, câbles, tuyaux

1

2

3

4

5

Outils

6

7

Ustensiles d’entretien

8

9

10

11

12

13

14

Pièces de rechange

15

16

17

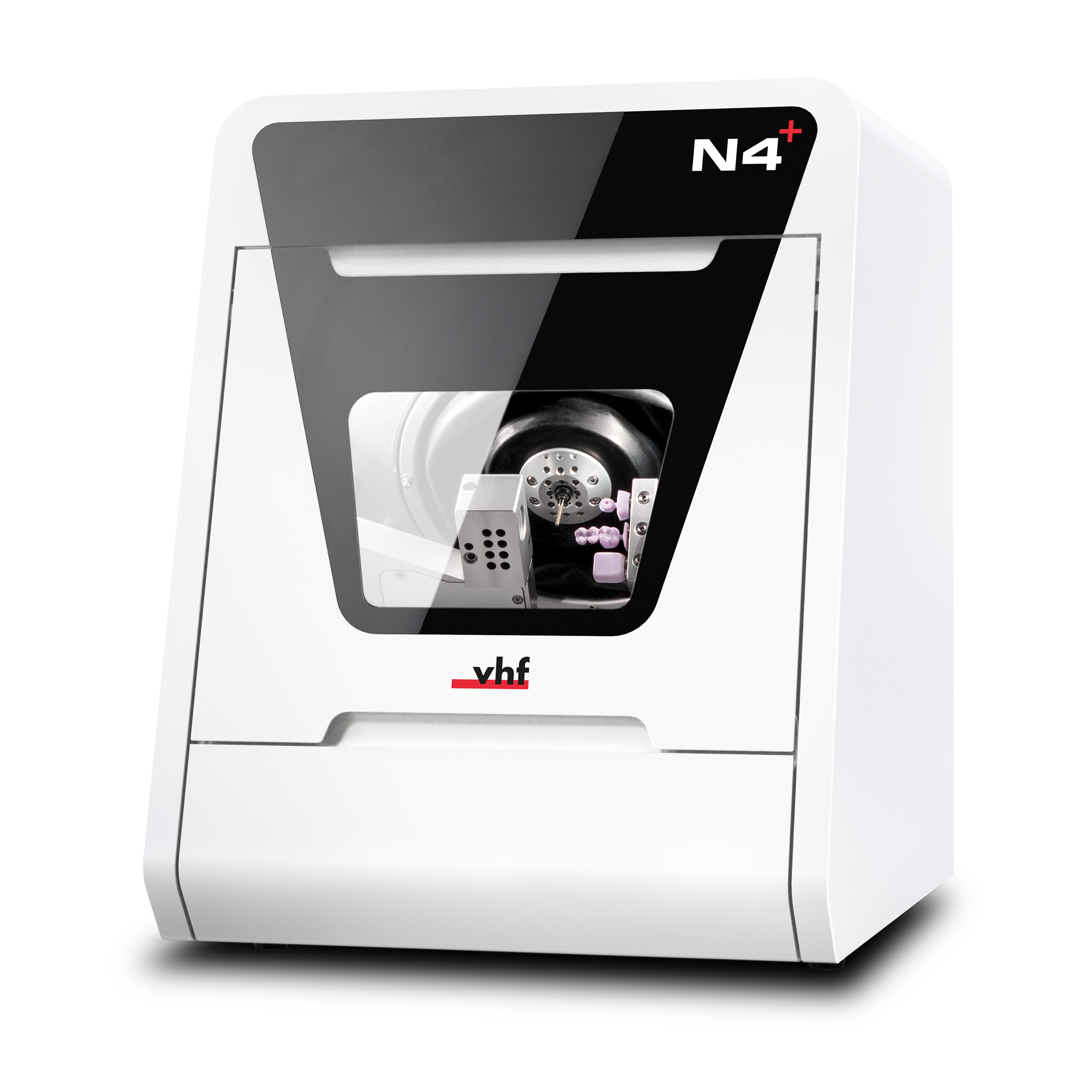

  1. 1 x Machine N4+

  2. 1 x Câble réseau Ethernet

  3. 1 x Câble d'alimentation

  4. 1 x Tuyau pneumatique

  5. 1 x Régulateur d'air comprimé

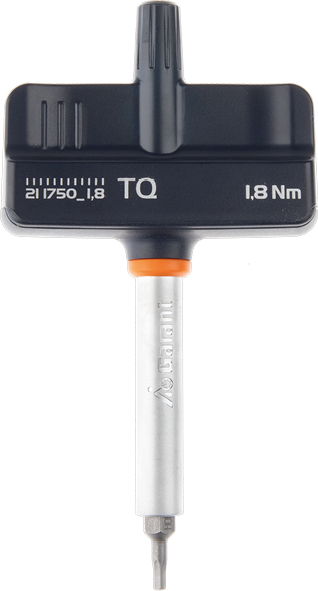

  6. 1 x Clé dynamométrique (1,8 Nm), avec embout hexagonal (2,5 mm) et embout Torx (TX 10)

  7. 2 x Clé de déverrouillage d'urgence de la porte de la chambre de travail

  8. 1 x Kit de maintenance pour broches

  9. 1 x Kit d’étalonnage:

    • 1 x Micromètre

    • 4 x Pièce brute d’étalonnage

    • 2 x Goupille de fixation avec vis

    • 1 x Fraise hémisphérique (P200-R1-35)

  10. 1 x Brosse de nettoyage

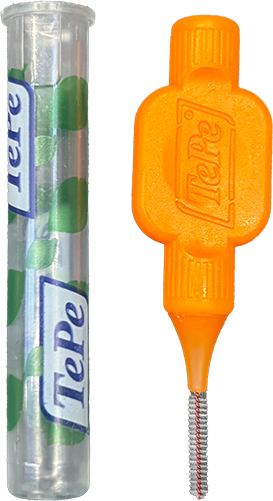

  11. 1 x Brosse interdentaire (pour le nettoyage de la plaque à buses)

  12. 1 x Récipient avec bandelettes de test du pH

  13. 1 x Foret pour les positions de l'outil (2,8 mm)

  14. 1 x Goupille de mesure

  15. 1 x Réservoirs à charbon actif

  16. 3 x Filtre à particules fines

  17. 2 x Insertion dans le magasin d'outils

Non illustrés :

  • 1 x Brève description de la machine
  • 1 x Verrou de transport dans la chambre de travail
  • 1 x Fiche explicative pour le retrait du verrou de transport
  • 2 x Boîte d’accessoires dans la chambre de travail
  • 2 x vis de remplacement pour le magasin d’outils
  • 1 x Bouteille de réfrigérant lubrifiant Tec Liquid Pro (1 L)
  • 1 x Gobelet doseur (250 ml)
  • 3 x Vis de remplacement pour le support de pièces brutes
  • 3 x Sachet avec Tec Powder pour le nettoyage du système de refroidissement (50 g par sachet)

  • Verrou de transport

    • 1 x Mallette de transport

    • 1 x Capot de protection de transport

    • 1 x Capot de protection du boîtier
