S'applique à : K5+

Remplacer le système de serrage du porte-pièce

Si le support de pièces brutes ne soutient plus correctement les pièces brutes, le remplacement du système de serrage du support de pièces brutes peut résoudre le problème. La pièce de rechange correspondante peut être obtenue auprès du service à la clientèle. La pièce de rechange contient toutes les pièces qui seront démontées lors des étapes suivantes en tant que pièces de rechange.

1. Ayez à portée de main :
   • Système de serrage de remplacement pour porte-pièce
   • Clé hexagonale (2,5 mm)
   • Clé hexagonale (3 mm)
   • Clé (8 mm) si vous remplacez le système de serrage pour la première fois.
2. Déplacez les axes en position par défaut en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.
3. Ouvrez la vue des Paramètres de la machine avec l’icône représentée dans la barre d’icônes locale.
4. Déplacez les axes en position de changement d'outil en sélectionnant l'icône illustrée dans l'affichage Usinage dans DentalCNC.
5. Ouvrez la porte de la chambre de travail.
6. Éteignez la machine via l’interrupteur principal.
   • Vous pouvez faire pivoter librement le support de pièces brutes.
7. Ouvrez le support de pièces brutes.

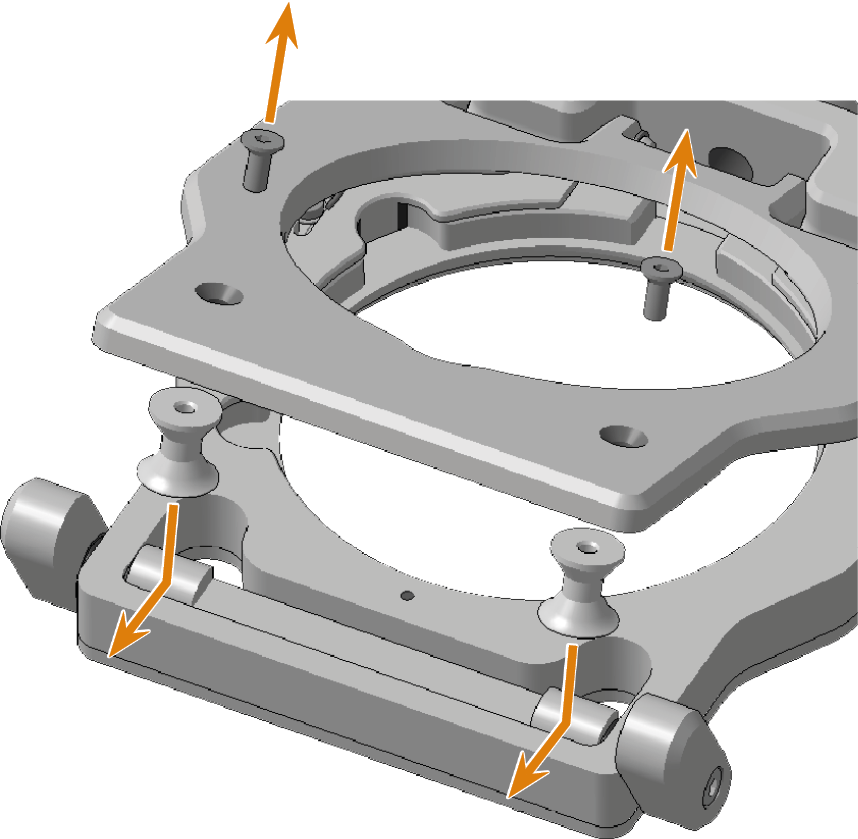

8. Desserrez les 2 vis situées sur la face supérieure du couvercle du porte-pièce à l’aide de la clé hexagonale de 2,5 mm et retirez les 2 doubles cônes du système de serrage.


9. Placez les doubles cônes de rechange du système de serrage dans les encoches (marquées en bleu) du couvercle du porte-pièce et vissez-les avec la clé hexagonale de 2,5 mm. Il existe 2 modèles pour le couvercle du porte-pièce.

Modèle 1 :
Placez les doubles cônes de manière à ce qu’un côté plat (marqué en vert) soit parallèle à l’encoche située au-dessus.



Modèle 2 :
Placez les doubles cônes de manière à ce qu’un côté plat (marqué en vert) soit aligné avec le côté plat de l’encoche.

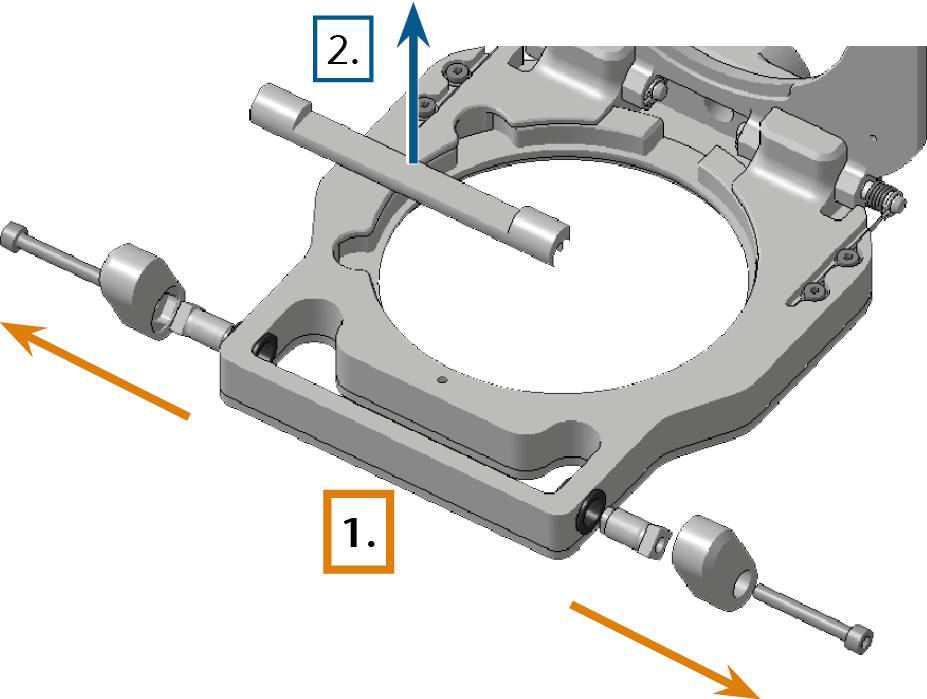

10. Retirez les leviers de porte-pièce et l’arbre intermédiaire :
    1. Tenez l’arbre, dévissez les leviers de porte-pièce avec la clé de bus de 3 mm et retirez-les.

    2. Si les vis des leviers de porte-pièce ont la même longueur que les vis de remplacement, tirez les aides au positionnement hors de l’arbre.

       Si les vis de rechange sont plus longues, dévissez les aides au positionnement de l'arbre à l'aide de la clé de 8 mm.



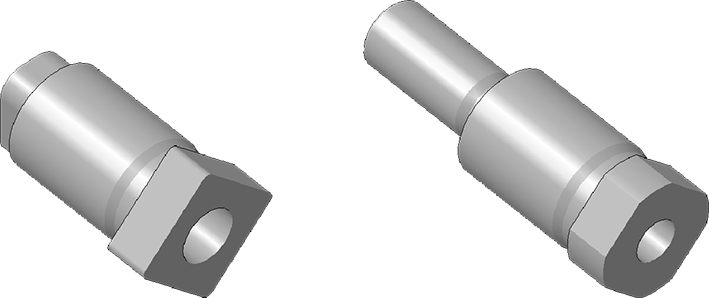

    Aide au positionnement bouchée (gauche) et aide au positionnement vissée

    3. Retirez l’arbre du système de serrage.

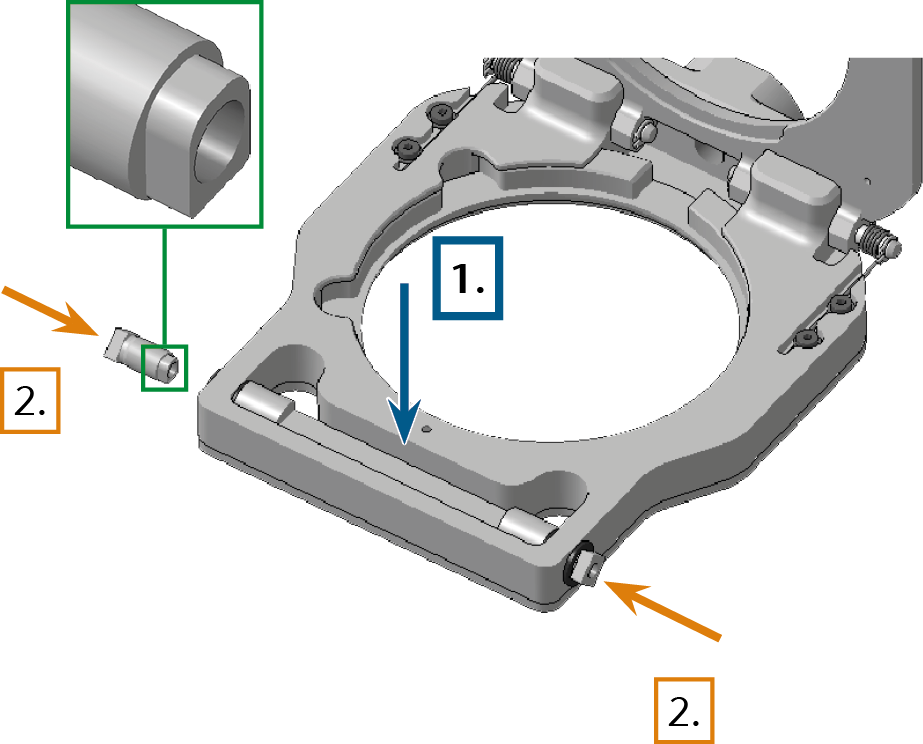

11. Insérez l’arbre de remplacement du système de serrage :
    1. Placez l'arbre dans le support de pièces brutes, la surface arrondie vers l'avant et l'encoche rectangulaire vers le haut. Maintenez l'arbre en place.
    2. Insérez la géométrie de raccordement partiellement arrondie des aides au positionnement dans l'arbre, la partie arrondie vers le haut.
    3. Assurez-vous que toutes les pièces s’emboîtent exactement les unes dans les autres.

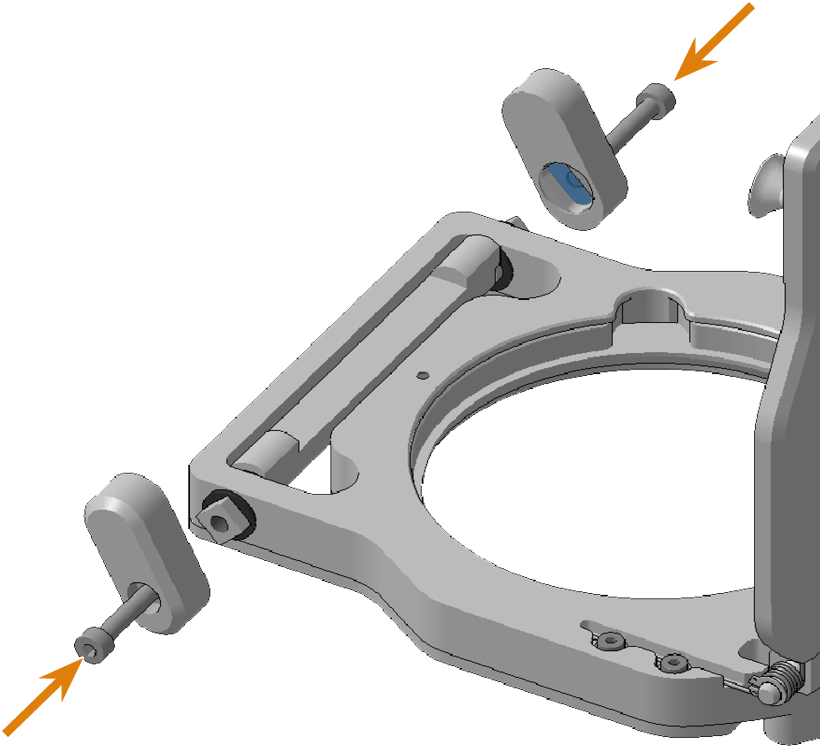

12. Placez les leviers de porte-pièce de rechange en position « ouvert » sur les aides au positionnement et vissez-les fermement avec la clé Allen de 3 mm. Vérifiez la forme de l’évidement (marqué en bleu) dans les leviers de porte-pièce.


13. Vérifiez que le support de pièces brutes s'ouvre/se ferme correctement et que son couvercle est correctement fixé. Si ce n’est pas le cas, l’installation du système de serrage doit être vérifiée.
14. Fermez le support de pièces brutes.
15. Fermez la porte de la chambre de travail.
16. Allumez la machine via l’interrupteur principal.
17. Redémarrez DentalCNC.
    • La machine procède au référencement.
