S'applique à : K5+

Monter et retirer les pièces brutes

Le workflow de création de restauration est le suivant :

La machine peut traiter les pièces brutes suivantes :

• Disques avec un diamètre de 98,5 mm à 98,8 mm
• Blocs, taille maximale : 45 x 20 x 20 mm (L/P/H)*
• Piliers préfabriqués*

*nécessite un équipement supplémentaire Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine.

Vous pouvez obtenir de l'équipement supplémentaire Composant physique qui doit être acheté séparément et qui ajoute de nouvelles fonctions à votre machine. auprès du service à la clientèle.

Comment monter les différents types de pièces brutes

Type de pièce brute	Support requis ?	Monter
StandardDisques	Non	Disques >> Support de pièces brutes
Blocs	Oui	Blocs >> Porte-bloc >> Support de pièces brutes
Piliers préfabriqués	Oui	Piliers préfabriqués >> Supports de piliers préfabriqués >> Support de pièces brutes

Montage des disques dans la chambre de travail

1. Ouvrez la porte de la chambre de travail.

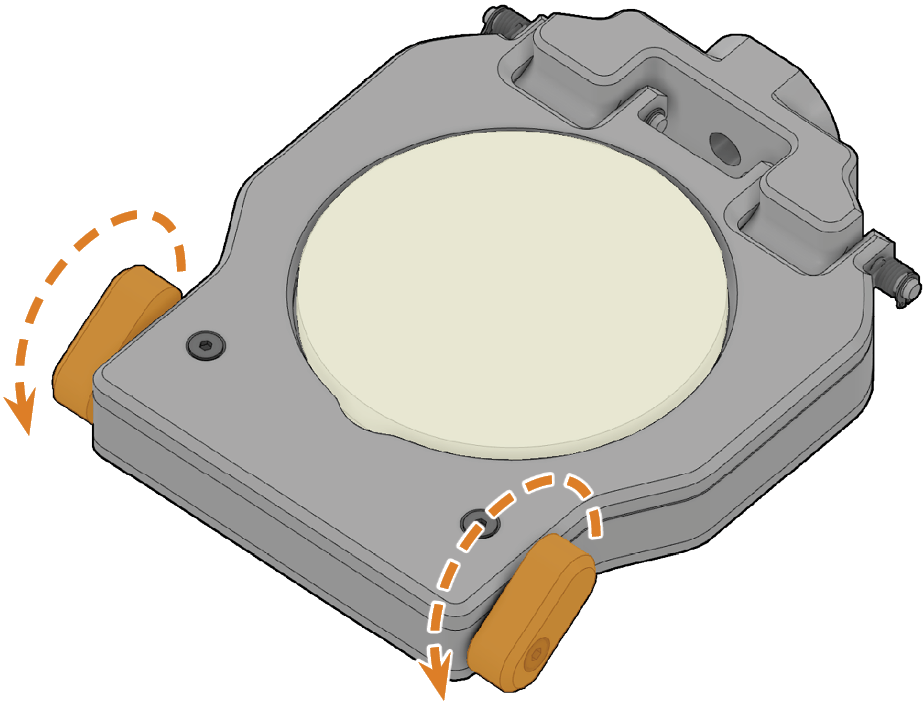

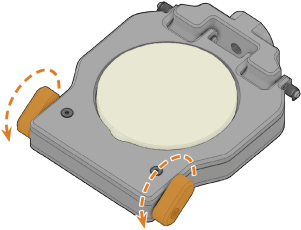

2. Déverrouillez le porte-pièce en tirant le levier du porte-pièce gauche et / ou droit (marqué en orange sur la figure) vers vous jusqu'à la position finale.
• Le couvercle du porte-pièce se déplace vers le haut et le porte-pièce est ouvert.




3. Retirez la pièce brute du porte-pièce, le cas échéant.
4. Pour insérer le disque à usiner, procédez comme suit :
1. Si le disque est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure soit située au-dessus.
2. Si le disque a été modifié précédemment, assurez-vous que :
   • La face supérieure de l'original est tournée vers le haut.
   • La face avant d'origine est tournée vers l'avant.
   • Si le disque pour une remise en place plus sécurisée avec DentalCNC a été surligné, assurez-vous que le repère est dans la position indiquée ci-dessous.
3. Mettez le disque dans le porte-pièce.


AVIS
Dommage de la machine / des outils ou mauvais résultats d'usinage en raison d'une fixation incorrecte de la pièce brute
Si le porte-pièce n’est pas fermé correctement, la pièce brute ne sera pas fixée solidement et le porte-pièce risque d’être endommagé. En conséquence, la machine et les outils risquent d’être endommagés et les résultats d’usinage de ne pas être satisfaisants.
• Fermez toujours le porte-pièce comme décrit ci-dessous.
• Assurez-vous que les leviers du support de pièces brutes sont fermement fermés.
• N'exercez pas une force excessive en fermant les leviers.
5. Pour fermer le porte-pièce, procédez comme suit :
1. Vérifiez que les leviers du porte-pièce sont en position avant, comme indiqué dans la figure ci-dessous.
2. Poussez le couvercle du porte-pièce vers le bas et maintenez-le en place.
3. Verrouillez le porte-pièce en poussant le levier gauche et/ou droit du porte-pièce (indiqué en orange sur la figure) en l’éloignant de vous, jusqu’à ce que vous sentiez une résistance nette et que les leviers soient fermement fermés. N'exercez pas une force excessive.

• Le disque est fixé dans le porte-pièce. Le disque est monté dans la chambre de travail.

Montage de blocs sur le porte-blocs

Vous pouvez monter jusqu'à 3 blocs sur le porte-bloc.

1. ATTENTION !Portez des gants.

AVIS ! Ruptures d’outils et résultats d’usinage erronés en cas d’affectation incorrecte de bloc.

2. Le type de bloc, le nombre de blocs et les positions de blocs doivent correspondre à la tâche correspondante dans DentalCAM.

3. Desserrez la vis de fixation à la position souhaitée avec le tournevis dynamométrique fourni.

4. Si le bloc est multicouche, alignez la pièce brute de sorte que la couche de couleur supérieure soit située au-dessus.

5. Positionnez le bloc de manière à ce que la tige de positionnement du porte-bloc (repères de gauche) se trouve dans la rainure de l’arbre du bloc (repère de droite).





6. Insérez l'arbre du bloc dans la position souhaitée dans le porte-blocs jusqu'à ce qu'il soit bien en place.



7. Utilisez le tournevis dynamométrique fourni pour fixer le bloc à l’aide de la vis de fixation. Resserrez la vis fermement.

Montage du support de pièces brutes dans la chambre de travail

1. Ouvrez la porte de la chambre de travail.
2. Ouvrez le support de pièces brutes.
3. Retirez la pièce brute du porte-pièce, le cas échéant.
4. Orientez correctement le porte-bloc :
   • Les vis de fixation doivent être orientés vers le haut.
   • Les aides au positionnement doivent être positionnées à gauche.
5. Insérez le porte-bloc dans le support de pièces brutes et maintenez-le en place avec une main en bas.




6. Fermez le porte-pièce avec l'autre main.

Utiliser un porte-pilier optionnel

Avec un porte-pilier optionnel, votre machine peut traiter des piliers préfabriqués avec des géométries de connexion préfabriquées.
