S'applique à : K5

Vue d'ensemble de la machine

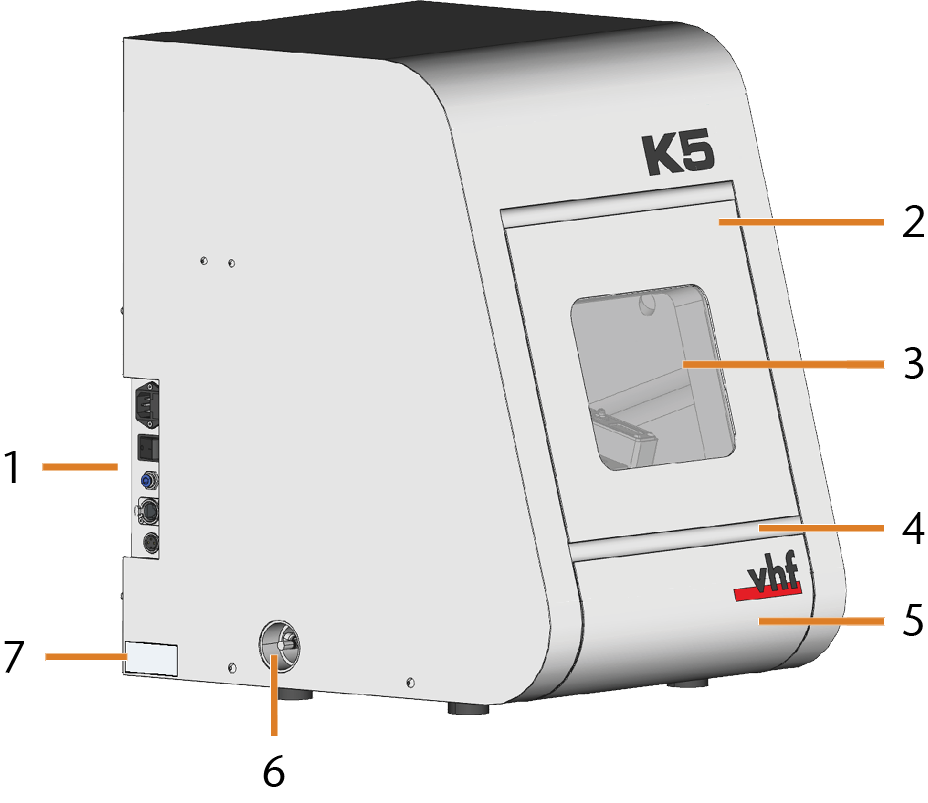

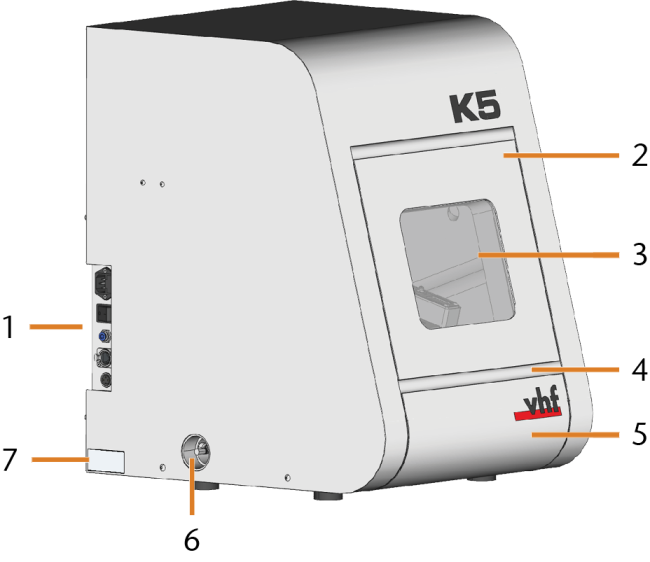

Côté avant de la machine



  1. Panneau de connexion
  2. Porte de la chambre de travail
  3. Fenêtre d’observation de la chambre de travail
  4. Poignée encastrée de la porte de la chambre de travail
  5. Conteneur d'accessoires
  6. Raccord d'aspiration pour système d’extraction d’air
  7. Plaque signalétique

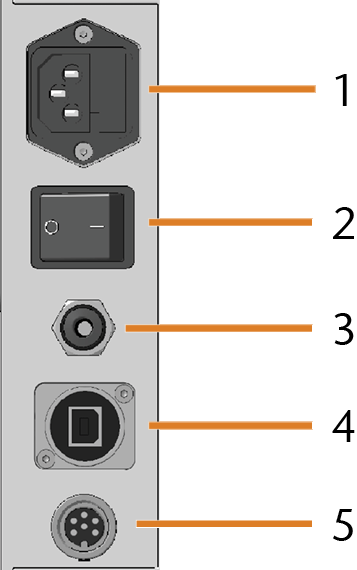

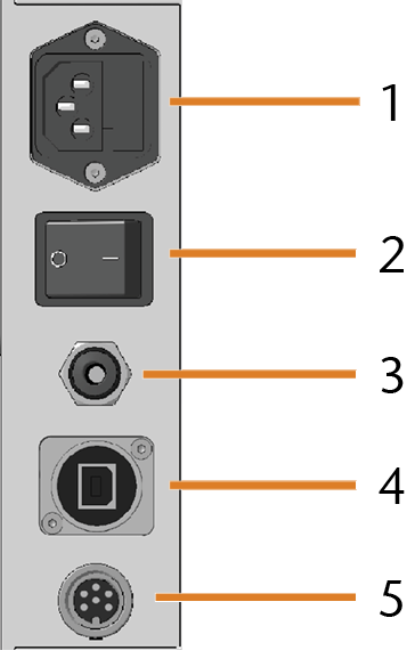

Panneau de connexion



  1. Raccordement électrique avec fusible en verre T 6,3 A L250 V
  2. Interrupteur principal
  3. Raccord d’air comprimé (raccord instantané 6 mm)
  4. Connexion USB
  5. Port de données du dispositif d’aspiration (6 broches, CEI 61076-2-106)

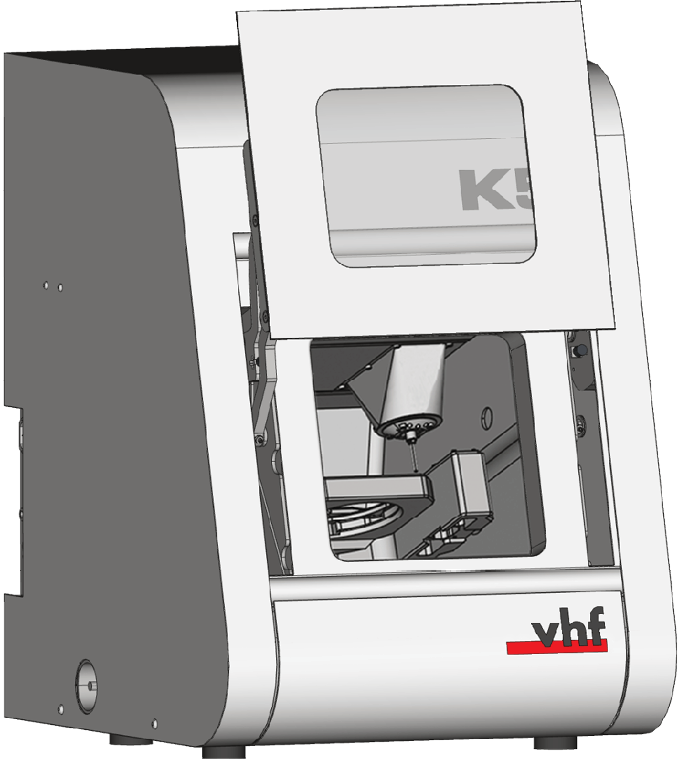

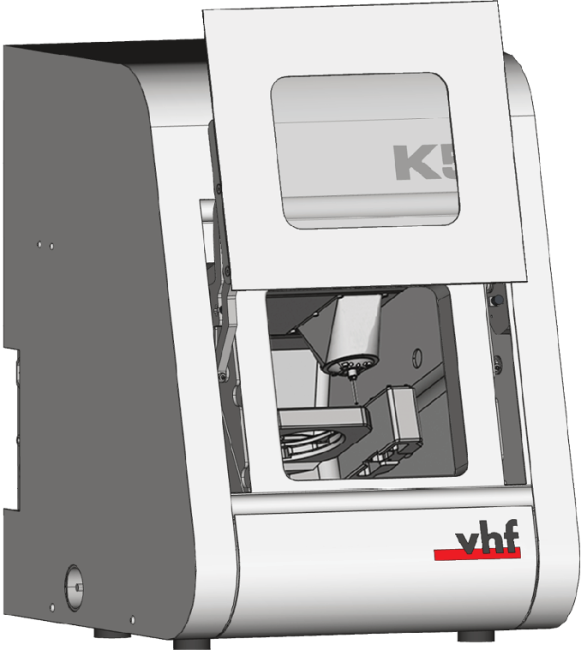

Porte de la chambre de travail

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine. Vous pouvez ouvrir et fermer la porte de la chambre de travail manuellement.

Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.

  • Pour ouvrir ou fermer la porte de la chambre de travail, tirez-la vers le haut ou poussez-la vers le bas. Utilisez la poignée de préhension de la porte.

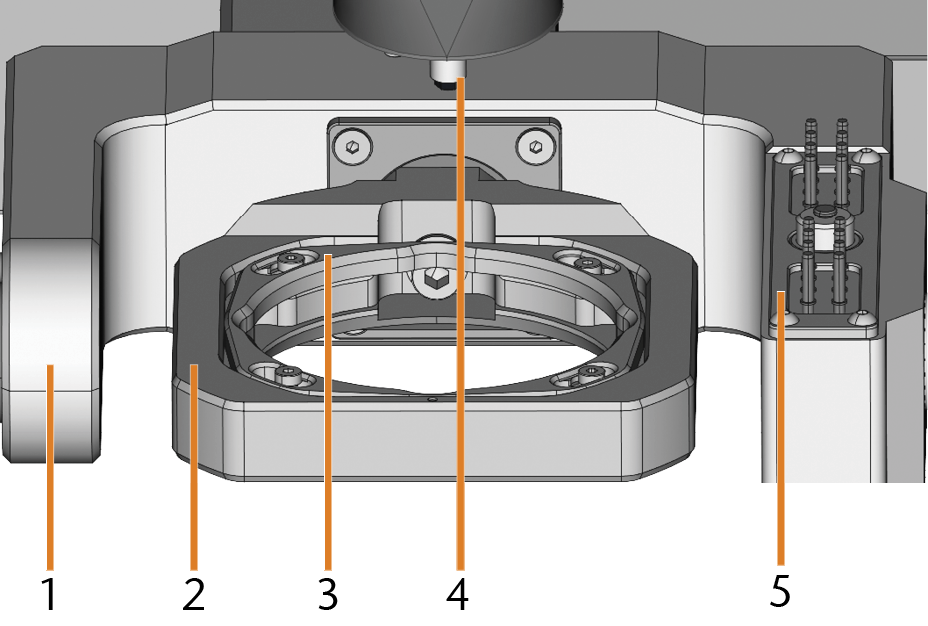

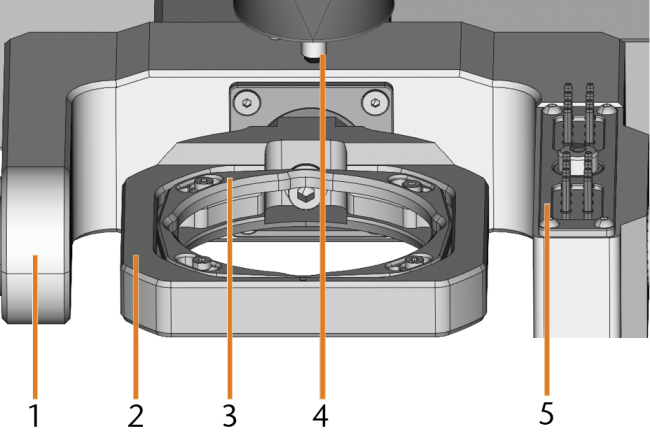

Chambre de travail

Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.



  1. Axe de rotation B
  2. Support de pièces brutes ; Axe de rotation A
  3. Anneau de fixation
  4. Broche avec pince de serrage pour ramasser les outils
  5. Magasin d’outils

Couleurs de l’éclairage de la chambre de travail

Couleur

État

Porte de la chambre de travail

Verte

La machine est prête.

déverrouillé

Blanc

La machine est prête.

déverrouillé

Bleu

La machine fonctionne.

verrouillé

Rouge

Un problème machine est survenu.

verrouillé

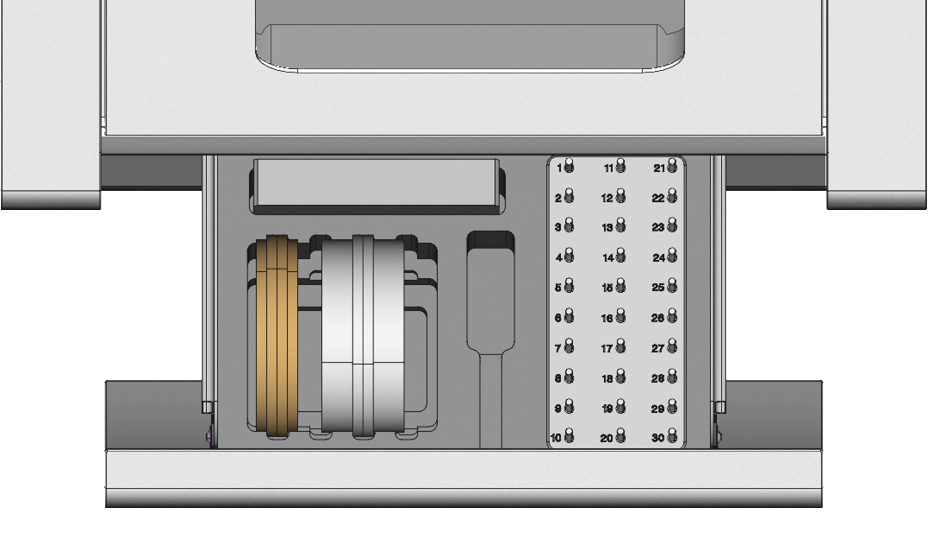

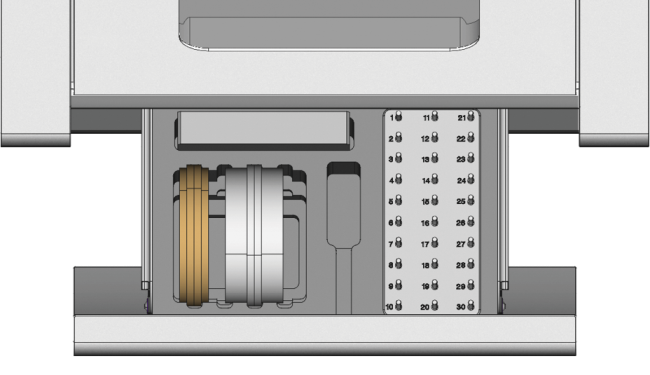

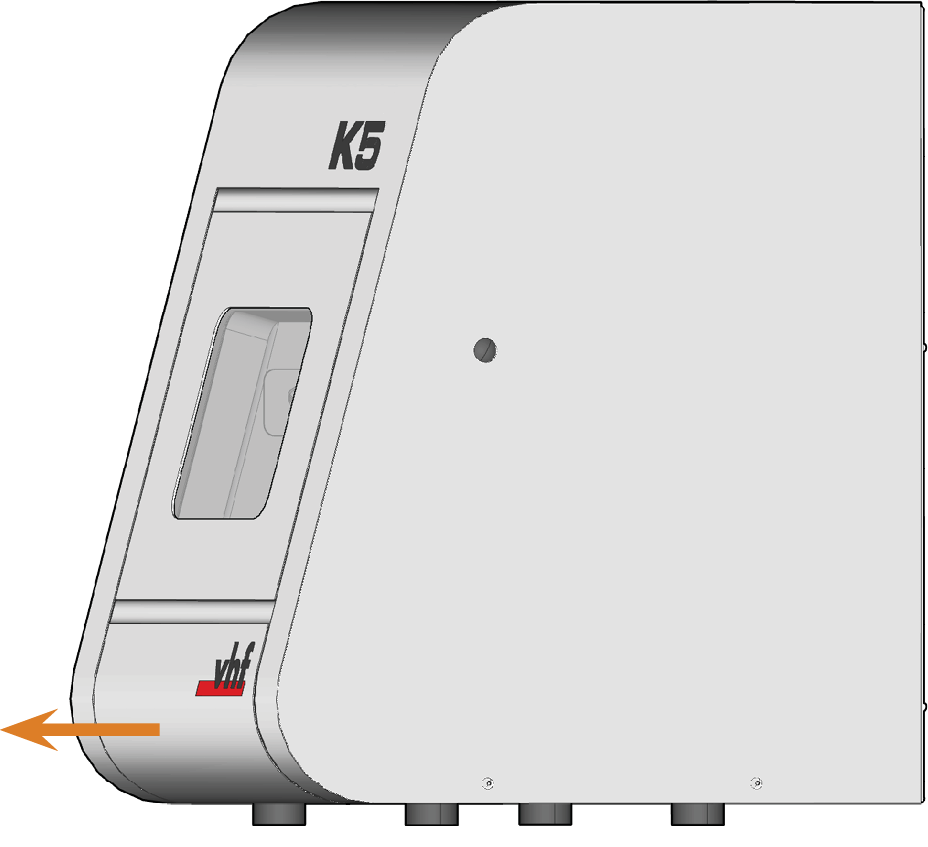

Conteneur d'accessoires

Le tiroir à accessoires situé sous la chambre de travail permet de conserver les pièces brutes, les outils et le kit d’entretien de la broche à portée de main.



Ordinateur FAO

Pour travailler avec la machine, utilisez un ordinateur Windows® (« ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. ») et un logiciel spécialement conçu à cet effet (« logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. »). Le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. se compose des composants suivants :

  • DentalCAMApplication FAO pour créer et calculer des pièces brutes virtuelles (« tâches »)
  • DentalCNCUne application CNC pour usiner des tâches et entretenir la machine.

Pour créer et concevoir les objets dentaires, vous avez également besoin d'une application CAO (vendue séparément par des revendeurs spécialisés).

Vous pouvez lire la vue d’ensemble du flux de travail de DentalCAM et DentalCNC de.

Plaque signalétique et numéro de série

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Côté avant de la machine

Axes

Cette machine dispose de 5 axes : 3 axes linéaires et 2 axes de rotation.

Axes linéaires

La broche se déplace le long de ces axes.

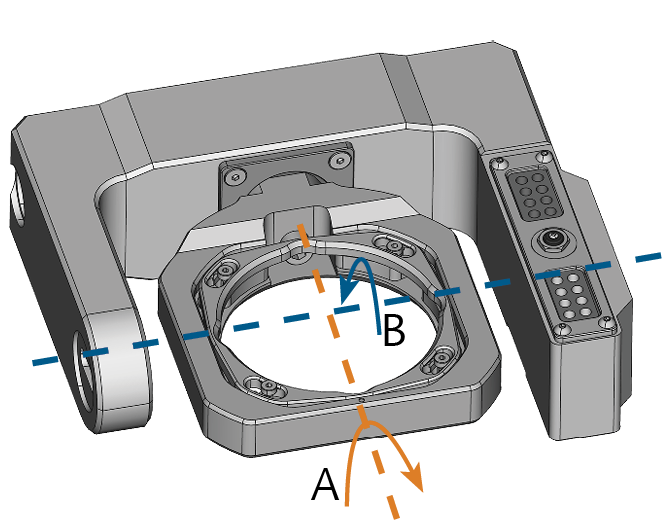

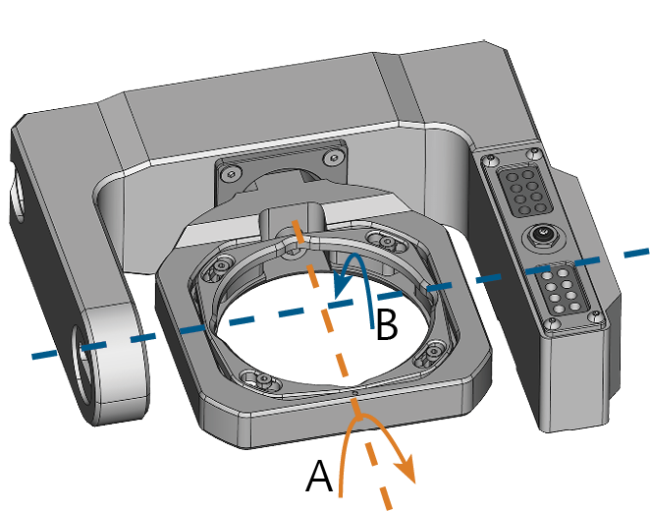

Axes de rotation

Le support de pièces brutes tourne selon ces axes.
