S'applique à : K5

Vue d'ensemble de la machine

Où trouver une vue d'ensemble sur le K5 ? Existe-t-il une description du K5 ?

Avec votre K5 vous pouvez usiner des pièces brutes de différents matériaux et créer des objets de qualité supérieure pour le secteur dentaire. La liste des matériaux que vous pouvez travailler avec la machine est disponible dans le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC..

La machine est conçue pour l'usinage à sec.

Lors de l'usinage à sec, notre concept antisalissure réduit l'encrassement des pièces sensibles de la machine.

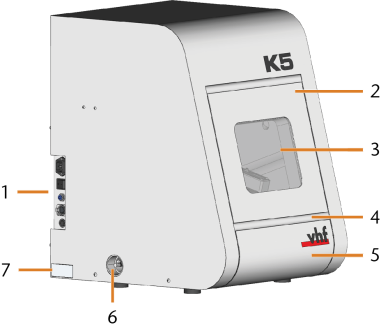

Côté avant de la machine

Côté avant de la machine

  1. Panneau de connexion
  2. Porte de la chambre de travail
  3. Fenêtre d’observation de la chambre de travail
  4. Poignée encastrée de la porte de la chambre de travail
  5. Conteneur d'accessoires
  6. Raccord d'aspiration pour système d’extraction d’air
  7. Plaque signalétique

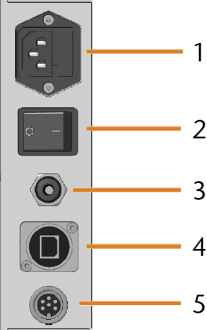

Panneau de connexion

Panneau de connexion

  1. Raccordement électrique avec fusible en verre T 6,3 A L250 V
  2. Interrupteur principal
  3. Raccord d’air comprimé (raccord instantané 6 mm)
  4. Connexion USB
  5. Port de données du dispositif d’aspiration (6 broches, CEI 61076-2-106)

La porte de la chambre de travail permet de verrouiller la chambre de travail et de protéger l’utilisateur des risques de blessure au cours du fonctionnement de la machine. Vous pouvez ouvrir et fermer la porte de la chambre de travail manuellement.

Vous ne pouvez pas ouvrir la porte lorsque la machine est arrêtée ou lorsque les axes sont en mouvement.

  • Pour ouvrir ou fermer la porte de la chambre de travail, tirez-la vers le haut ou poussez-la vers le bas. Utilisez la poignée de préhension de la porte.

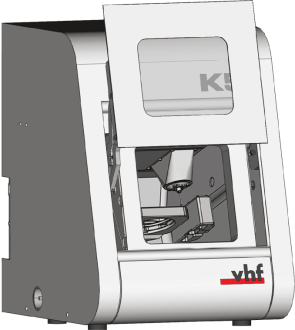

Porte de la chambre de travail

Vous pouvez insérer des pièces brutes et des outils dans la chambre de travail. C'est l'endroit où les pièces brutes ont été traitées.

Chambre de travail

  1. Axe de rotation B
  2. Support de pièces brutes ; Axe de rotation A
  3. Anneau de fixation
  4. Broche avec pince de serrage pour ramasser les outils
  5. Magasin d’outils

Couleurs de l’éclairage de la chambre de travail

Si l’éclairage de la chambre de travail n’est pas suffisant, prévoyez un éclairage supplémentaire.

La machine peut éclairer la chambre de travail de différentes couleurs. La couleur changera en fonction de l'état de la machine. Vous trouverez les couleurs et l'état de la machine dans le tableau suivant :

Couleur

État

Verte

La machine est prête.

Vous pouvez ouvrir la porte de la chambre de travail.

Blanc

La machine est prête.

La porte de la chambre de travail est ouverte.

Bleu

La machine fonctionne.

La porte de la chambre de travail est fermée.

Rouge

Un problème machine est survenu.

La porte de la chambre de travail est fermée.

Le tiroir à accessoires situé sous la chambre de travail permet de conserver les pièces brutes, les outils et le set de maintenance de broche à portée de main.

  • Pour ouvrir le tiroir à accessoires, le tirer jusqu'en butée hors de la machine.

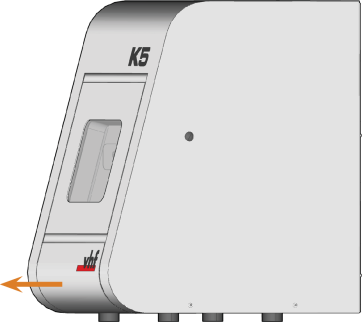

Ouvrir le tiroir à accessoires

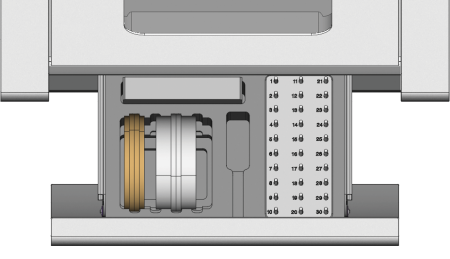

Conteneur d'accessoires (pièces brutes et outils non fournis)

  • Pour refermer le tiroir à accessoires, poussez-le totalement à l'intérieur de la machine.

Le concept antisalissure diminue les salissures et l'usure des pièces sensibles de la machine.

Le concept antisalissure ne remplace pas le nettoyage régulier de la machine. Sans nettoyage régulier, la durée de vie de la machine diminue considérablement.

AVIS

Dommages à la machine lors de l'usinage à sec sans système d'extraction d'air

Lors de l'usinage à sec, un système d'extraction d'air externe opérationnel doit être installé. Dans le cas contraire, la machine se salit avec le temps et devient défectueuse.

  • Toujours utiliser un système d'extraction d'air extérieur correctement installé et opérationnel pendant l'usinage à sec.

Le concept antisalissure est constitué de :

  • Système d’extraction d’air externe Le dispositif d’aspiration externe crée le vide dans la chambre de travail et en aspire les résidus d'usinage.
  • L’air soufflé dans la chambre de travail Il éloigne les résidus d'usinage de la broche et des autres pièces de la machine.
  • Le capteur de vide interne Il surveille constamment le vide dans la chambre de travail

Pour travailler avec la machine, utilisez un ordinateur Windows® (« ordinateur FAOFermé L’ordinateur qui est connecté à votre machine et sur lequel s’exécutent DentalCAM et DentalCNC. ») et un logiciel spécialement conçu à cet effet (« logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. »). Le logiciel de fabricationFermé Terme désignant le progiciel de DentalCAM et DentalCNC. se compose des composants suivants :

  • DentalCAMApplication FAO pour créer et calculer des pièces brutes virtuelles (« tâches »)
  • DentalCNCUne application CNC pour usiner des tâches et entretenir la machine.

Pour créer et concevoir les objets dentaires, vous avez également besoin d'une application CAO (vendue séparément par des revendeurs spécialisés).

Vous pouvez lire la vue d’ensemble du flux de travail de DentalCAM et DentalCNC de.

L’émission sonore varie très fortement en fonction du matériau de fabrication et des conditions d’usinage.

  • Si la machine est exceptionnellement bruyante, vérifiez les conditions de fonctionnement suivantes :
  • Propreté du support de pièces brutes
  • État des outils
  • Qualité de la pièce brute
  • S’il n’est pas possible d’empêcher un bruit élevé, utilisez une protection auditive durant le processus d’usinage.

Mesure de bruit

Conditions de mesure :

  • Matériau usiné : CoCr
  • État de l'outil : neuf

  • Valeur mesurée : Niveau de pression acoustique (distance : 1 m)

  • Mesure selon la norme ISO 3746, méthode d'enquête 3

Émission de son établie :

Condition de fonctionnement Niveau de pression acoustique pondéré A

Traitement

71 dB(A)

Tous autres états d’utilisation (changement d’outil, déplacement d’axe, etc.)

<70 dB(A)

La plaque d'identification de la machine contient les informations d'identification comme le numéro de série. Vous pouvez trouver la plaque d'identification et le numéro de série de la machine à l'emplacement suivant : Côté avant de la machine

Cette machine dispose de 5 axes : 3 axes linéaires et 2 axes de rotation.

Axes linéaires

La broche se déplace le long de ces axes.

K5 : Axes linéaires

Axes de rotation

Le support de pièces brutes tourne selon ces axes.

K5 : Axes de rotation

Dimensions (L x P x H)



Unité

Valeur

Surface au sol (env.)

mm

en

375 x 260

14,8 x 10,2

Boîtier complètement fermé (env.)

mm

en

450 x 545 x 630

17,7 x 21,5 x 24,8

Espace minimal requis pour le fonctionnement (env.)

mm

en

800 x 795 x 720

17,7 x 27,4 x 26,8

Système de base



Unité

Valeur

Poids (env.)

kg

lb

91

201

Axes

– Axe de rotation A



5

360° / ± 35°

Catégorie de surtension (IEC 60664-1)



II

Alimentation en air comprimé externe



Unité

Valeur

Pression d’air min. / max.

bar

psi

6 / 8

90 / 120

Pression d’air recommandée

bar

psi

7

100

Consommation d’air (env.)

L/min

pi3/min

40/50 (à 6/8 bar)

1,4/1,8 (à 90/120 psi)

Pureté de l’air (ISO 8573-1:2010)



Particules solides : catégorie 3

Eau : catégorie 4

Teneur totale en huile : catégorie 3

Système externe d’extraction d’air



Unité

Valeur

Capacité d'extraction minimale

L/min

pi3/min

2 500 (à 220 hPa)

88,3 (à 3,2 psi)

Unité d'aspiration



Conçu pour une utilisation commerciale dans le secteur dentaire

Équipé d'un filtre de la classe de filtration M

Conditions ambiantes



Unité

Valeur

Humidité d’air relative



80 %, sans condensation

Température ambiante pour le stockage/transport

°C

°F

‑20 – 60

-4 – 140

Température ambiante pour le fonctionnement

°C

°F

10 – 32

50 – 95

Type d’emplacement



Intérieur

Hauteur maximale au-dessus du niveau de la mer

m

pi

2000

6561

Air ambiant (IEC 60664-1)



Sans poussières, degré de pollution 2

Émissions électromagnétiques (IEC 61326-1)



Zones résidentielles, commerciales et industrielles

Perturbations électromagnétiques (IEC 61326-1)



Environnement industriel

Broche



Unité

Valeur

Modèle



SFK 300P (synchrone)

Vitesse de rotation maximale

tr/min

60 000

Puissance nominale en fonctionnement continu (S1)

W

300

Puissance nominale en fonctionnement périodique ininterrompu (S6)

W

450

Puissance maximale (Pmax)

W

500

Diamètre de la pince de serrage

mm

3

Outils



Unité

Valeur

Nombre maximum d’outils dans le magasin d’outils



16

Longueur maximale d’outil

mm

40

Support de pièces brutes standard



Unité

Valeur

Diamètre min. / max. du disque

mm

98,5 / 98,8

Hauteur maximale du disque

mm

40

Hauteur minimale / maximale du bord du disque

mm

9,8 / 10,5

Émission sonore

État de service

Unité

Valeur

Usinage

dB(A)

71 dB(A)

Tous les autres états de service

dB(A)

<70 dB(A)

Condition de mesure

Valeur

Matériau usiné

CoCr

État de l’outil

neuf

Valeur mesurée

Niveau de pression acoustique (distance : 1 m)

Mesure selon

ISO 3746, classe de précision 3

Raccordements



Unité

Valeur

Raccord d’air comprimé, raccord instantané (Diamètre)

mm

6

Raccordement électrique

(et puissance absorbée maximale en watts)

V CA

Hz

W

100 – 240

50/60

600

Fusible en verre T 6,3 A L250 V

Connexion USB



2.0 A

Port de données pour le dispositif d’aspiration pris en charge ou l’unité de commutation



Oui

Connexion tuyau pour système externe d’extraction de l’air (Diamètre)

mm

45
