S'applique à : E5

Remplacer la porte de la chambre de travail

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

  1. Ayez à portée de main :

    • 1 x Tournevis dynamométrique 1,5 Nm avec embout TX20

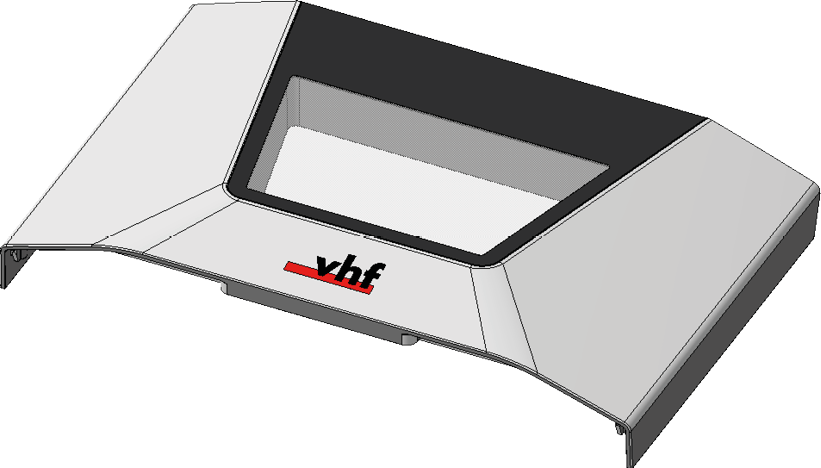

    • 1 x Porte de chambre de travail de remplacement

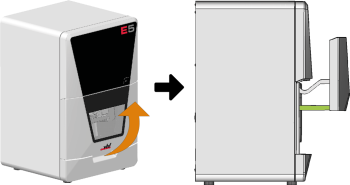

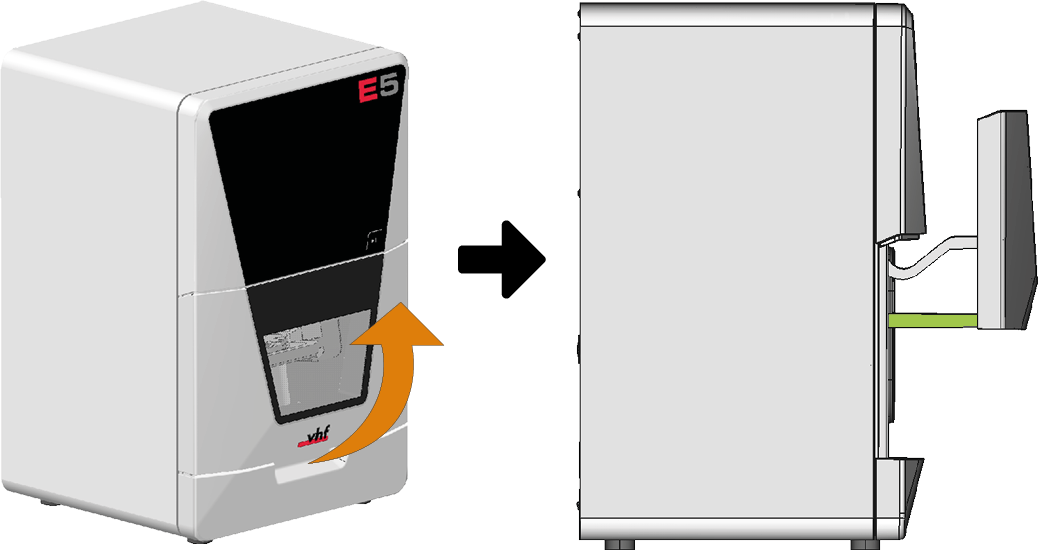

  2. Ouvrez la porte de la chambre de travail de sorte que les leviers inférieurs de porte de local de travail (marqués en vert) soient parallèles au plancher de la machine.

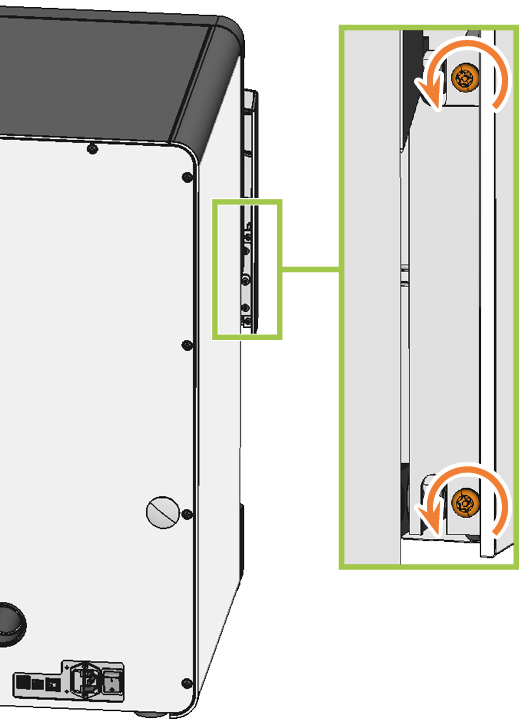

  3. Tenez la porte de la chambre de travail. Utilisez le tournevis dynamométrique de 1,5 Nm pour desserrer les 4 vis (marquées en orange) qui fixent la porte de la chambre de travail au support de porte de local de travail.

  4. Retirez la porte de la chambre de travail.

    5.

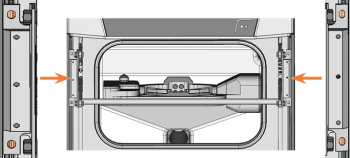

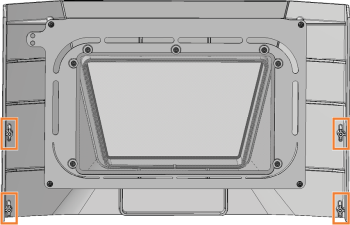

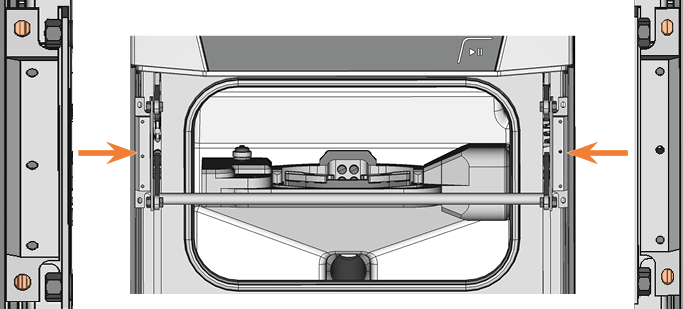

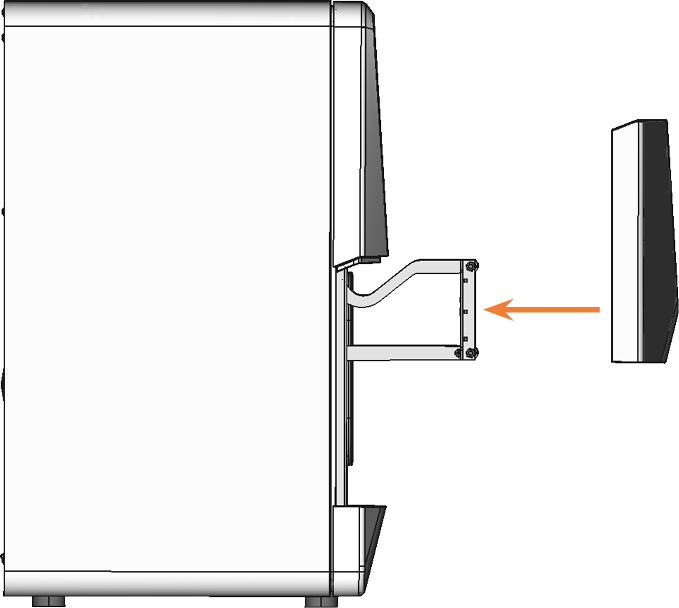

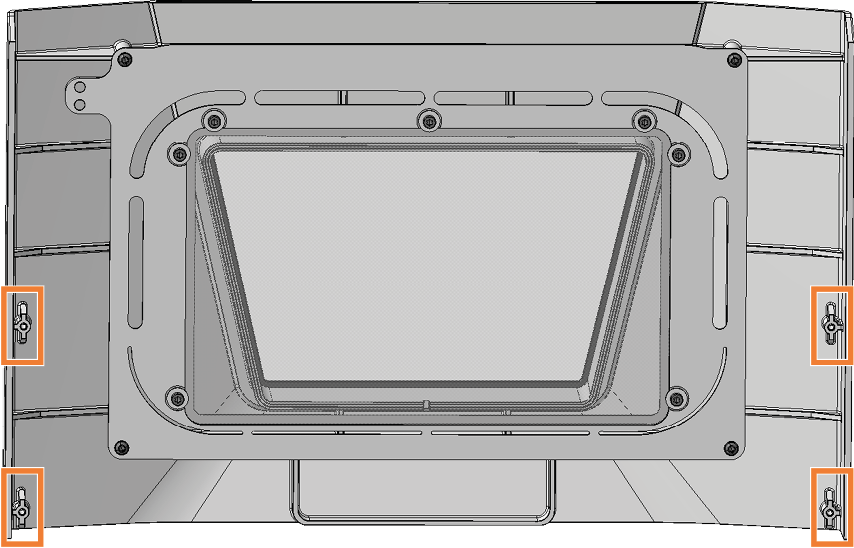

  5. Fixez la porte de la chambre de travail de remplacement de sorte que les 4 trous de vis situés à l'arrière de la porte de la chambre de travail (marquée en orange) se trouvent sur les 4 trous de vis du support de porte de la chambre de travail (marqué en vert).

    6.

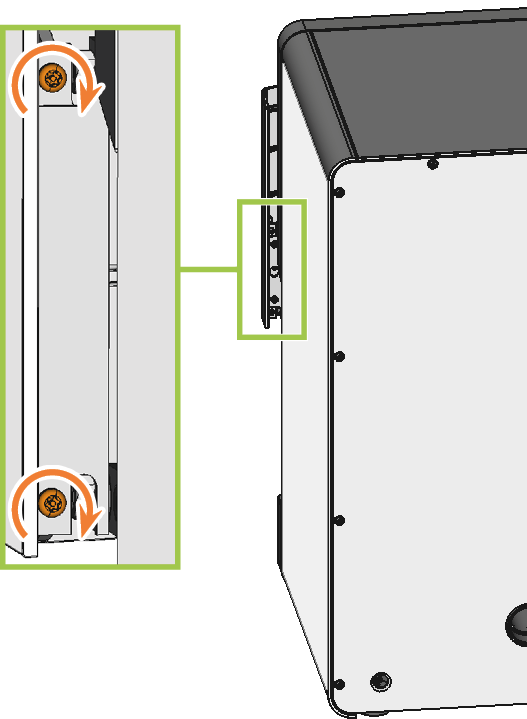

  6. A l'aide du tournevis dynamométrique 1,5 Nm, utilisez les 4 vis autotaraudeuses (marquées en orange) pour visser la porte de la chambre de travail.

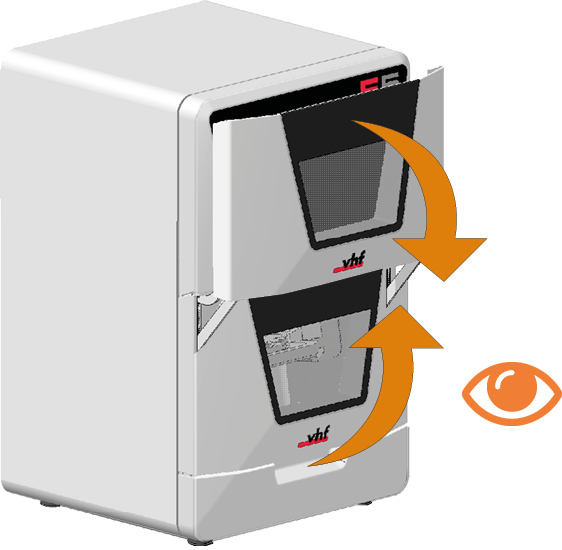

  7. Vérifiez si la porte de la chambre de travail s’ouvre et se ferme correctement. Si ce n'est pas le cas, desserrez les 4 vis et corrigez la position de la porte de la chambre de travail.
