S'applique à : E5

Remplacer les inserts de magasin d'outils et les supports associés

AVIS

Dommages aux machines et outils si tous les outils ne sont pas supprimés.

DentalCNC perce toujours des trous dans tous les magasins d'outils de la chambre de travail.

Si un outil reste dans la chambre de travail, il se produit une collision.

  • Retirez toujours tous les outils de la chambre de travail lors du remplacement des inserts.

  • Remplacez toujours tous les inserts à la fois.

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

Les nouveaux inserts sont livrés sans trous pour les outils. Les trous doivent être percés dans les inserts avec la machine.

En cas de panne, vous pouvez remplacer les supports des inserts séparément.

  1. Ayez à portée de main :

    • 1 x Tournevis dynamométrique 1,5 Nm avec embout TX20



    • 1 x Foret pour les positions de l'outil (2,8 mm)



      • Si vous souhaitez remplacer les inserts :

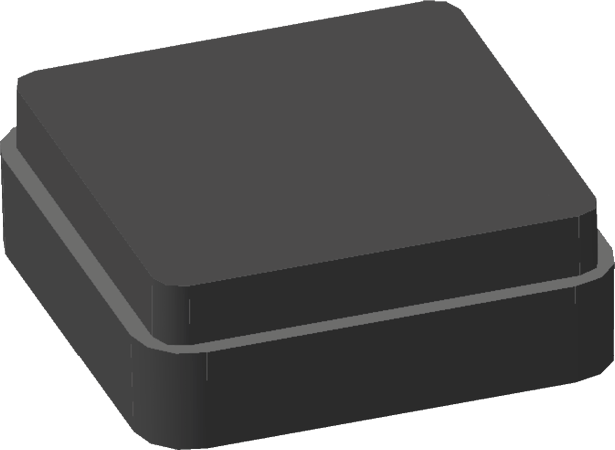

    • 1 x Insert de magasin d'outils pour 16 outils



      • et

    • 1 x Insert AirTool



      • Si vous souhaitez remplacer au moins l’un des supports :

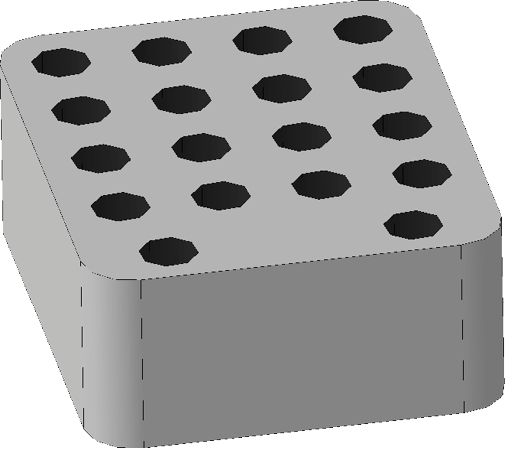

    • 1 x Support pour insert de magasin d'outils



      • et / ou

    • 1 x Support pour insert AirTool



  2. Quittez DentalCNC.

  3. Ouvrez la porte de la chambre de travail.

  4. Éteignez la machine via l’interrupteur principal.

  5. ATTENTION !Portez des gants.

  6. AVIS ! Retirez tous les outils du magasin d’outils et l’AirTool de l’insert E1.

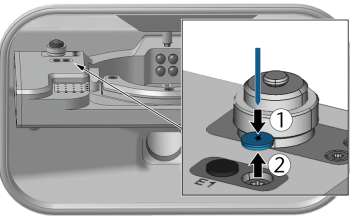

  7. Si la vis à droite de l’insert E1 de AirTool est recouverte d’un capuchon de protection, retirez-le à l’aide d’un outil pointu.

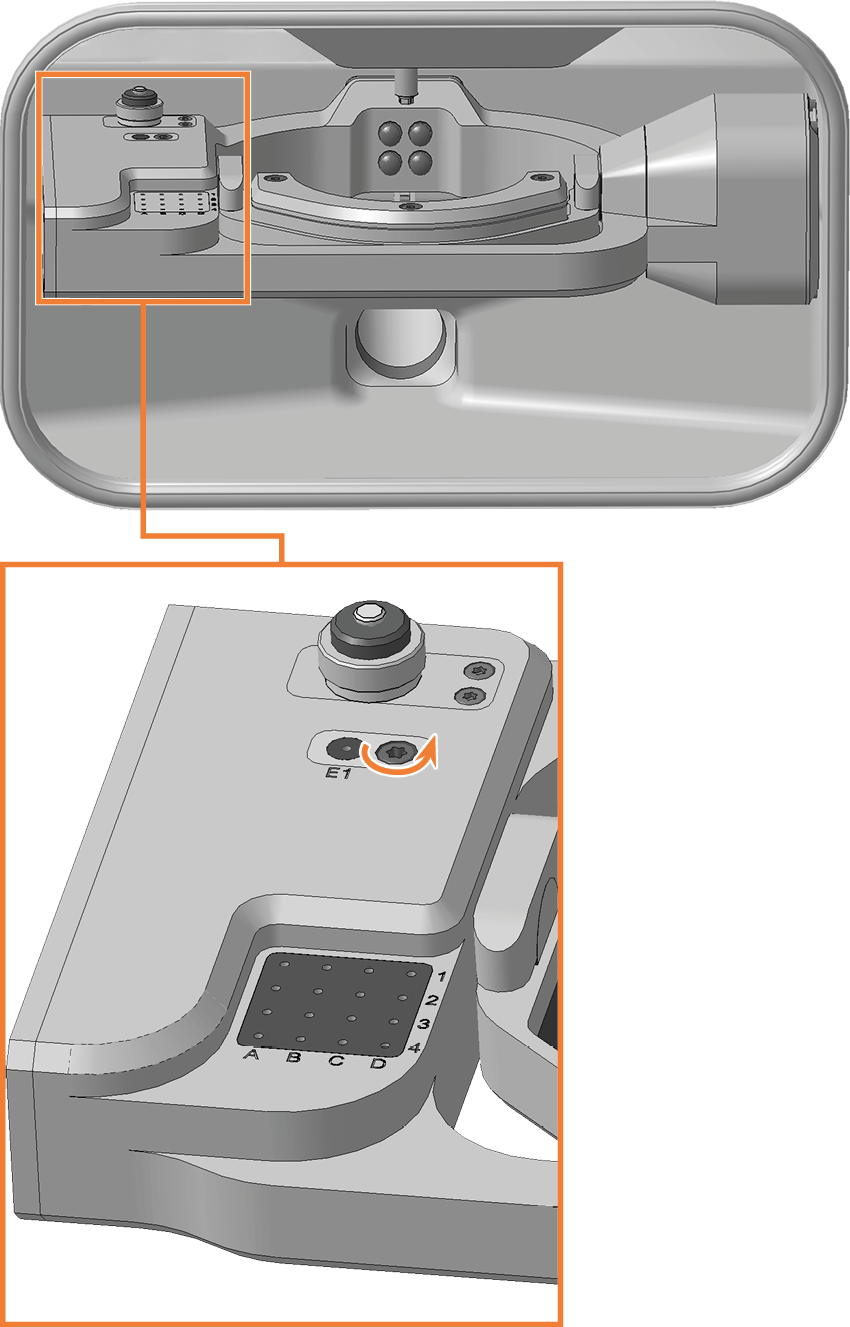

  8. Dévissez la vis située à droite de l'insert AirTool E1.

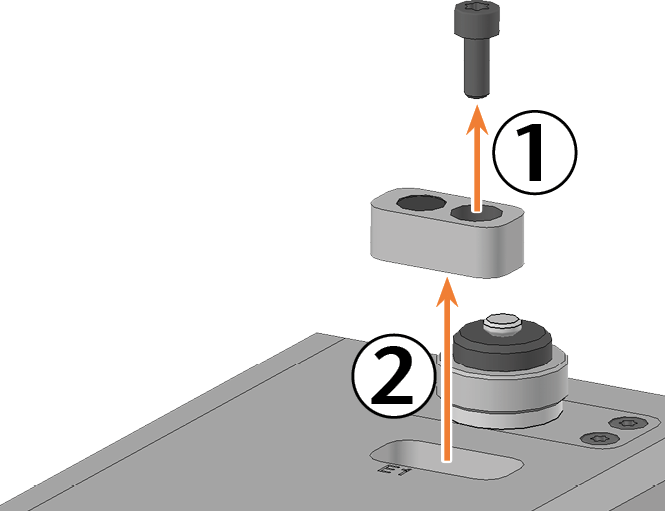

  9. Retirez le support de l'ouverture avec l'insert vers le haut.

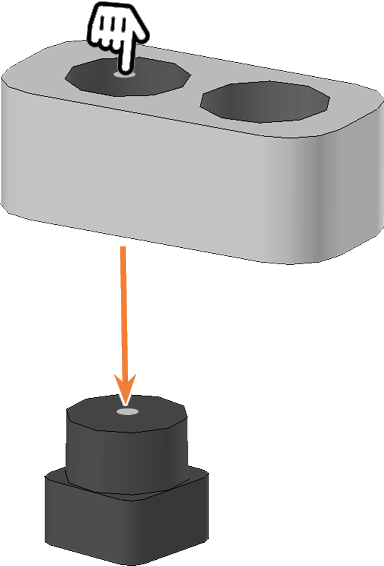

  10. Poussez l'insert hors du support.







  11. Prenez les pièces de rechange nécessaires en main.

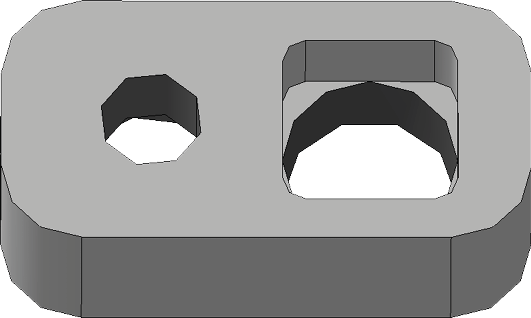

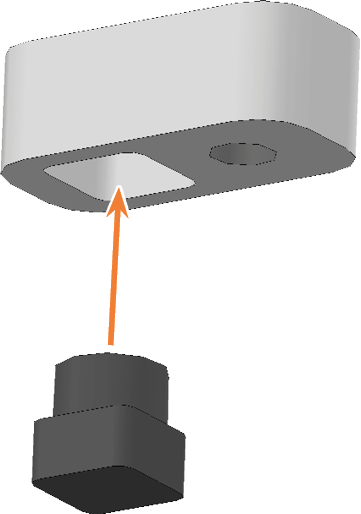

  12. Poussez l'insert AirTool dans l'ouverture rectangulaire du support.

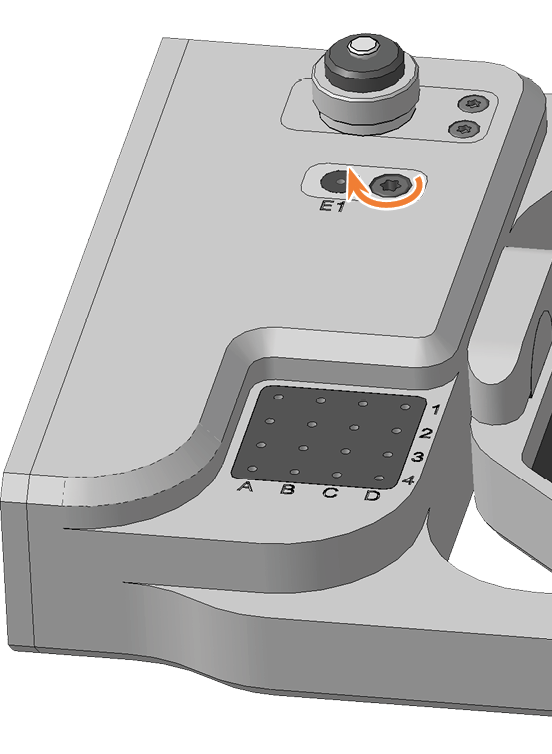

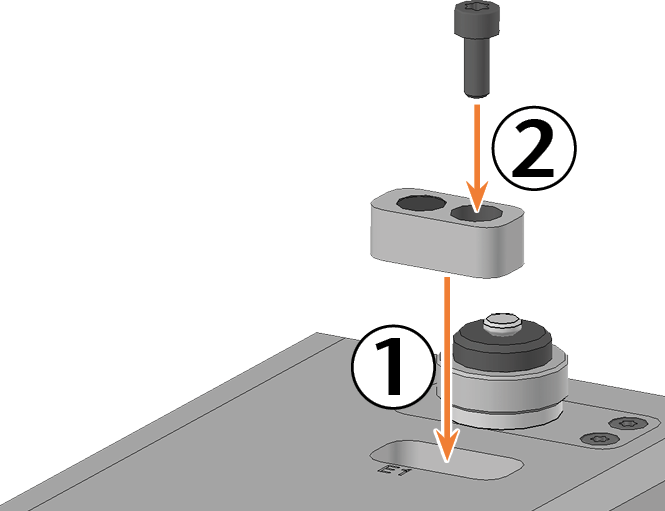

  13. Insérez le support dans l’ouverture et vissez-le fermement.

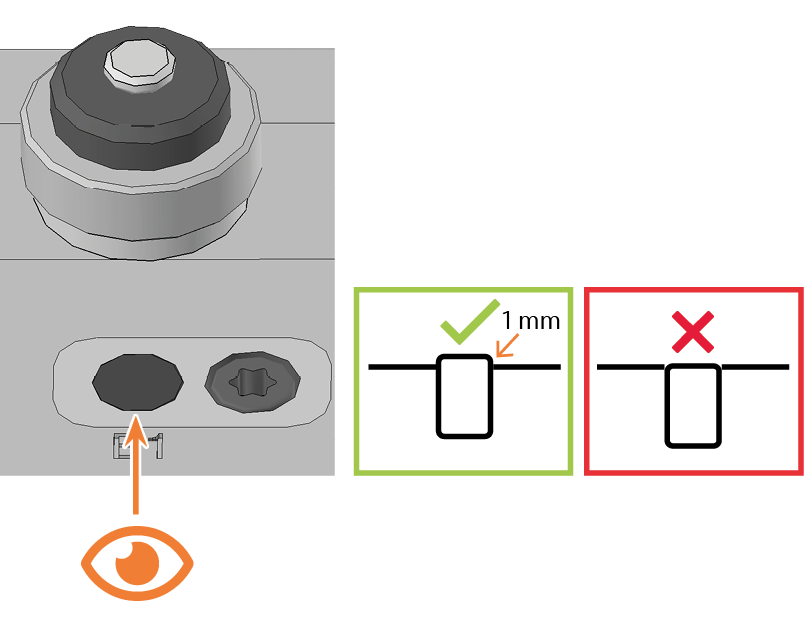

  14. La partie supérieure de l’insert AirTool se trouve à 1 mm au-dessus de la surface du module d’axe A-B.

    Si ce n’est pas le cas, corrigez la position de l’insert ou du support.

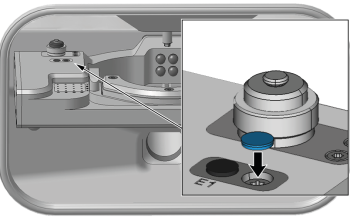

  15. Si l’ouverture de la vis à côté de l’insert AirTool est recouverte d’un capuchon de protection, couvrez-la avec un nouveau capuchon.

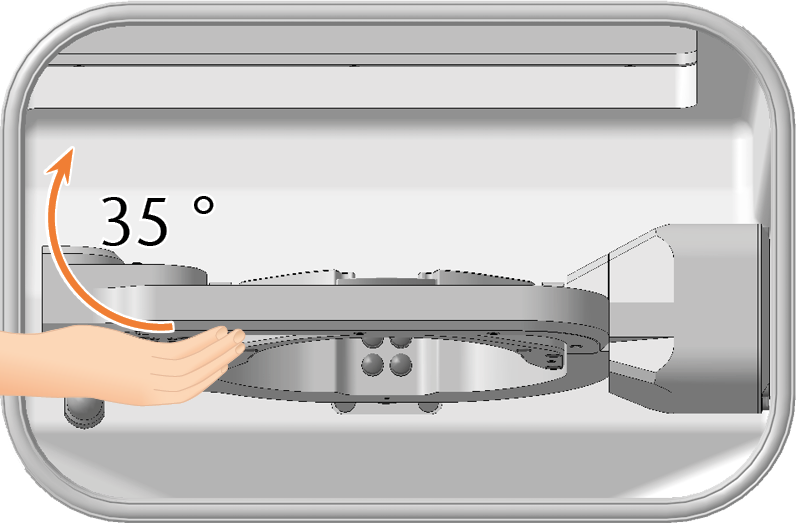

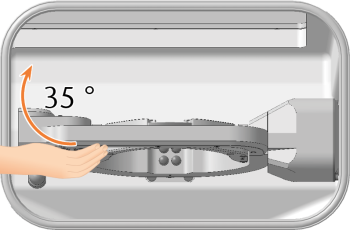

  16. Tournez le module d'axe A-B de 35 ° dans le sens horaire.

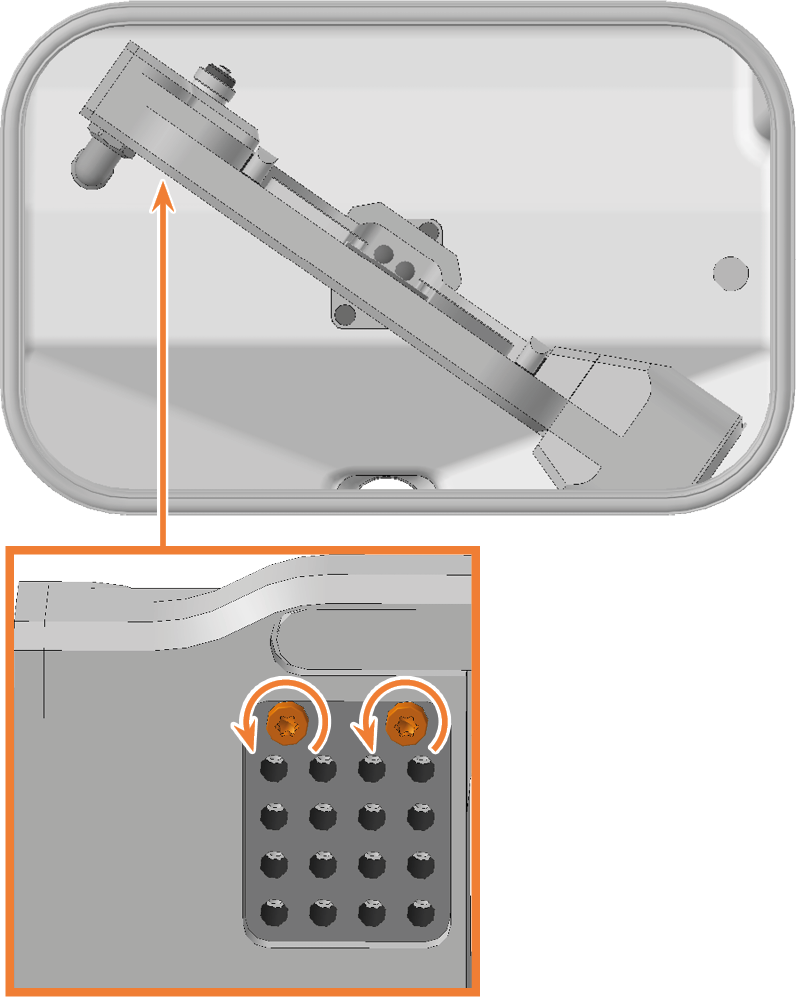

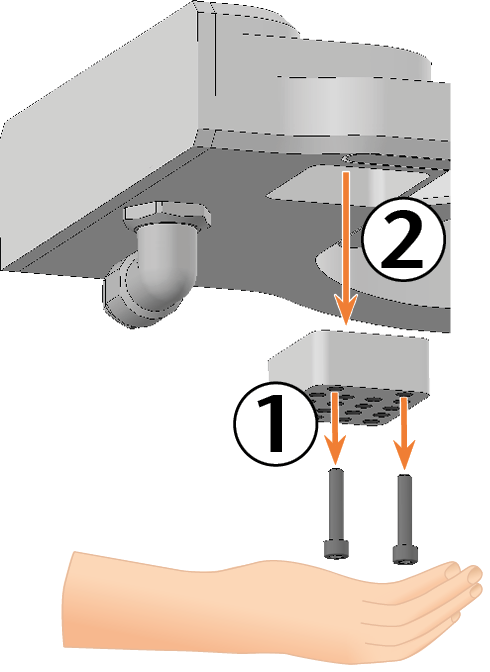

  17. Dévissez les 2 vis du support de l'insert du magasin d'outils sur la face inférieure gauche du module d'axe A-B.

    • Le support pour l'insert du magasin d'outils et les vis glissent dans votre main.

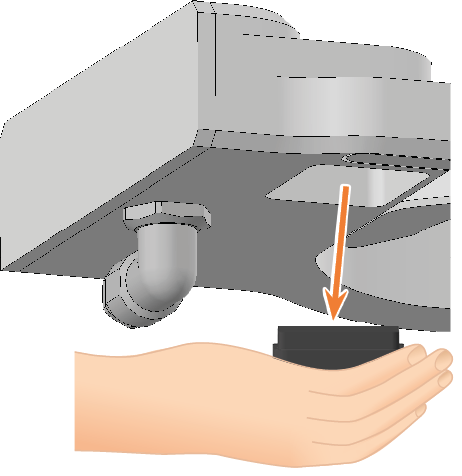

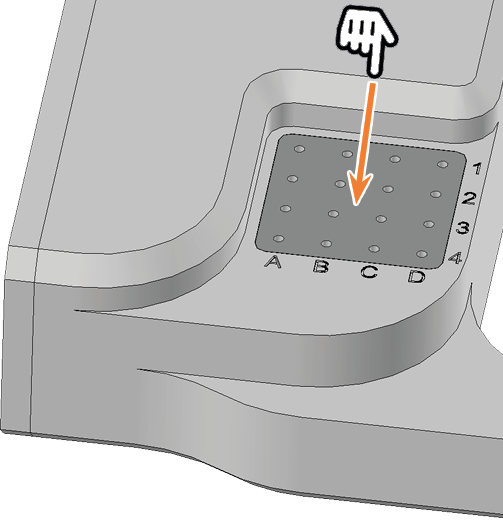

  18. Poussez l'insert du magasin d'outils vers le bas pour le sortir de l'ouverture.

    • L'insert du magasin d'outils glisse dans votre main hors de l'ouverture.





  19. Prenez les pièces de rechange nécessaires en main.

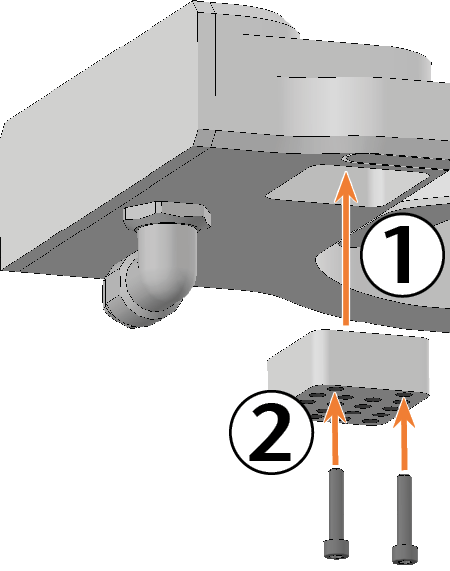

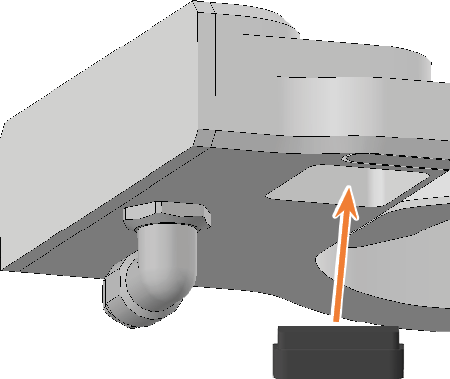

  20. Introduisez l'insert du magasin d'outils dans l'ouverture par le bas et bloquez-le.

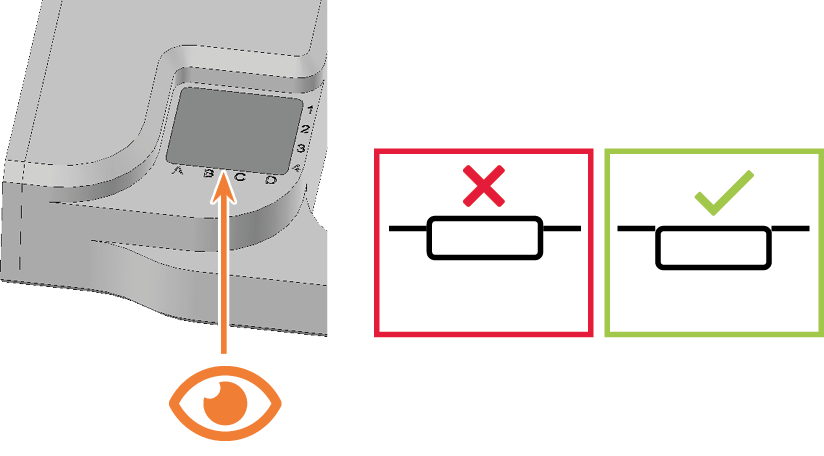

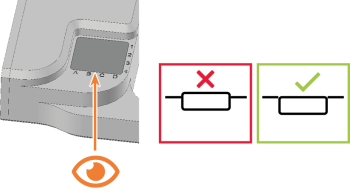

    Pour cela, assurez-vous que la face supérieure de l'insert du magasin d'outils soit à fleur de la surface du module d'axe A-B.

    Dans le cas contraire, corrigez la position de l'insert.





  21. Orientez le support de sorte que les trous de vis se trouvent sur le bord avant de l'ouverture. Insérez le support dans l'ouverture.

  22. Insérez les 2 vis dans les trous de vis du support et vissez-le.

    23.



  23. Fermez la porte de la chambre de travail.

  24. Lancez DentalCNC.

  25. Ouvrez la fenêtre de la section Entretien avec l'icône suivante dans la barre d'icônes principale :

  26. Sélectionnez l'icône suivante de l'entrée Remplacer les inserts de magasin d’outils :

  27. Suivez les instructions dans la documentation pour DentalCNC et percez les positions d'outils en utilisant le foret fourni.
