S'applique à : E5

Remplacer le capuchon de protection du palpeur de mesure

Si le capuchon de protection du palpeur de mesure est déchiré ou fortement encrassé, remplacez -le.

Regardez la vidéo

Vidéo YouTube – Lorsque cette vidéo est affichée, des données personnelles sont envoyées à YouTube, LLC, États-Unis. Déclaration de confidentialité

  1. Ayez à portée de main :

    • 1 x Capuchon de protection du palpeur de mesure

      •

    • 1 x Dispositif d’aspiration avec filtre de classe M

      •

  2. ATTENTION !Portez des gants.

  3. Retirez l'outil de la position E1.

  4. Aspirez les résidus d’usinage du palpeur de mesure.

    5.

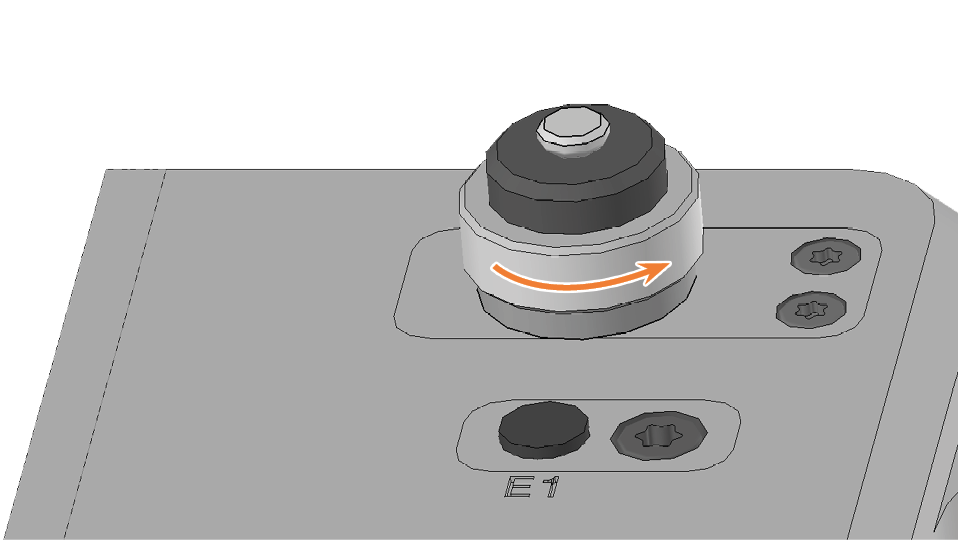

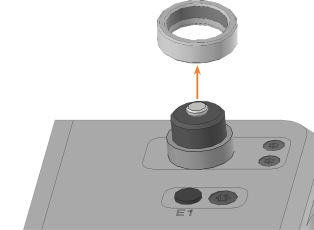

  5. Desserrez la bague de fixation en la tournant manuellement dans le sens antihoraire. Déplacez la bague de fixation vers le haut.

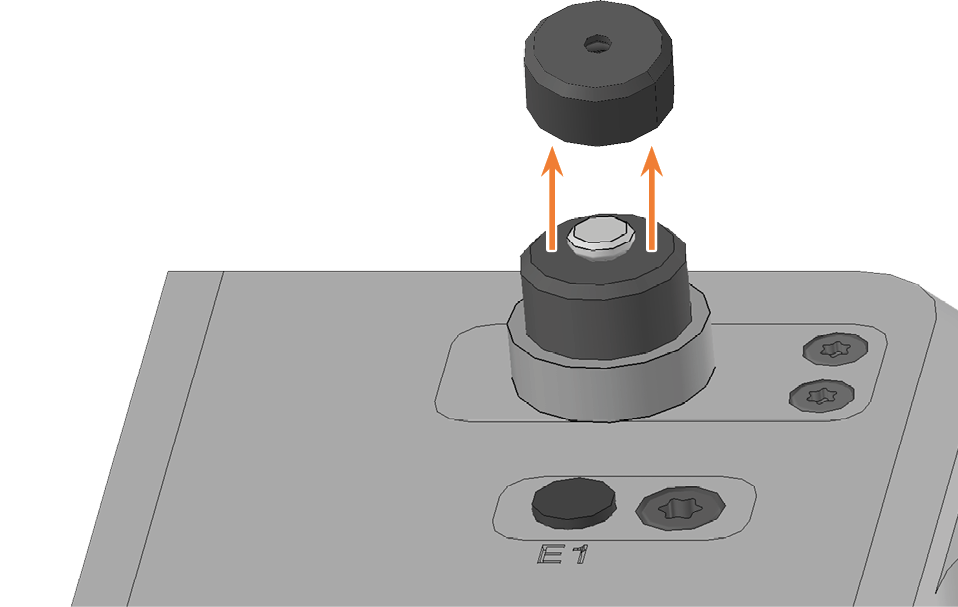

  6. Retirez le capuchon de protection du palpeur de mesure vers le haut.

    7.

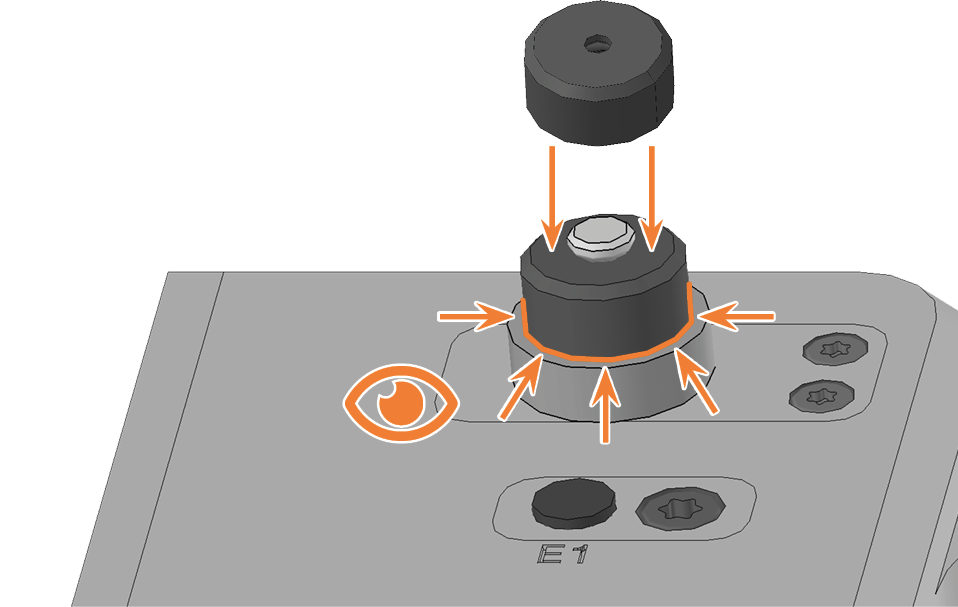

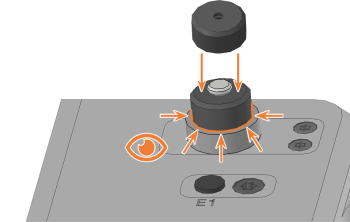

  7. Placez le capuchon de rechange sur la tige du palpeur de mesure.

    Vérifiez que la partie inférieure du capuchon repose uniformément à tous les endroits.

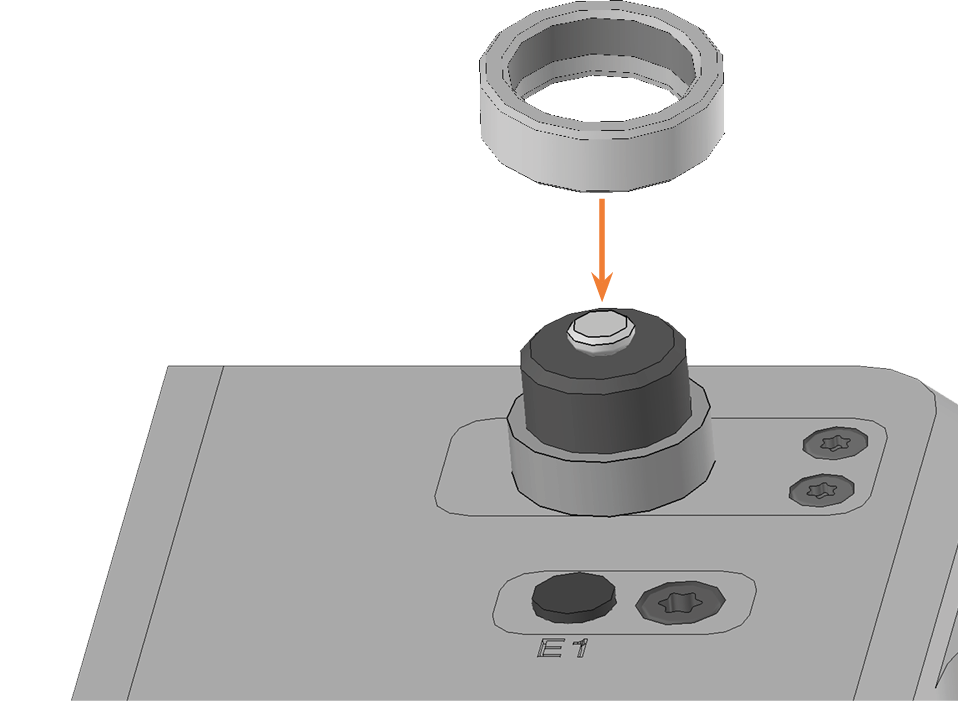

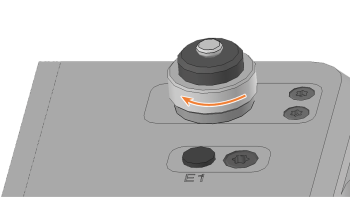

  8. Vissez à nouveau la bague de fixation en la tournant manuellement dans le sens horaire.

    9.
