S'applique à : E5

Remplacement des verrous de fixation et des blocs de serrage du couvercle d’accès supérieur

Si le couvercle d’accès supérieur ne tient plus, remplacez les verrous de fixation et, si nécessaire, les blocs de serrage.

    1. Ayez à portée de main :

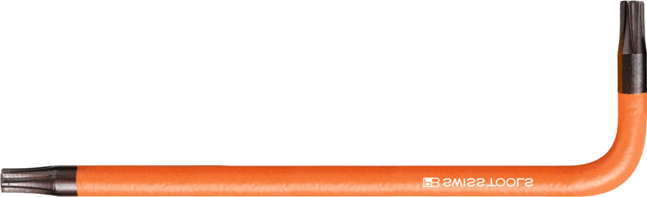

      • Tournevis à angle TX10



      • Verrous de fixation de rechange, quantité selon les besoins, maximum 2

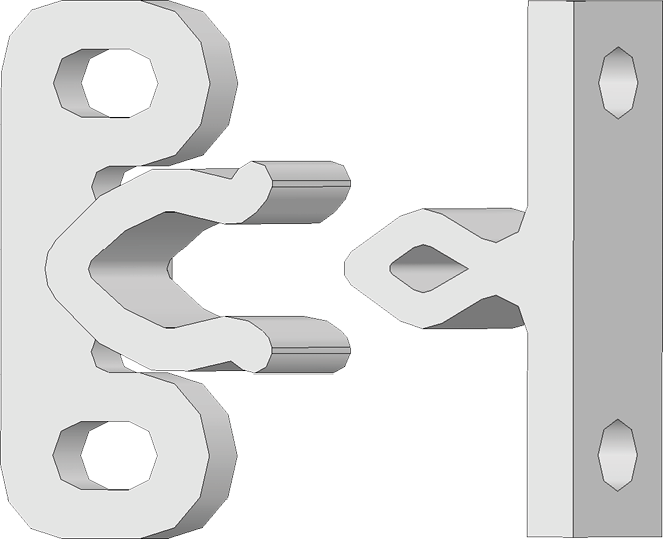

        Verrou séparé : Prise à gauche, fiche à droite

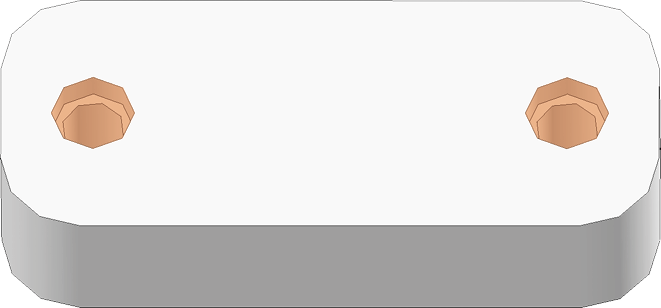

      • Blocs de serrage de rechange (facultatif), quantité selon les besoins, maximum 2

        Trous de vis marqués en orange

    2. Fermez la porte de la chambre de travail.

    3. Terminez l’installation de DentalCNC.

    4. Éteignez la machine via l’interrupteur principal.







  1. Retirez la couverture de service supérieure :

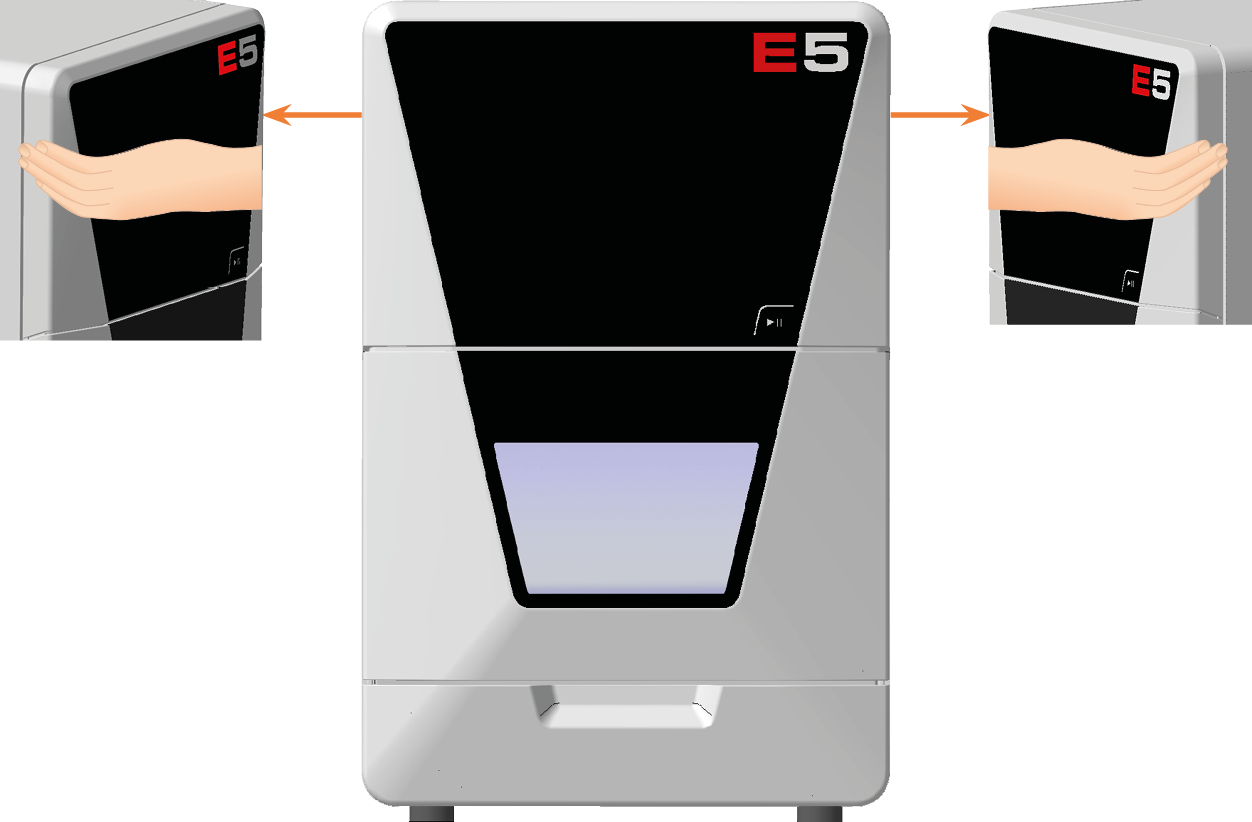

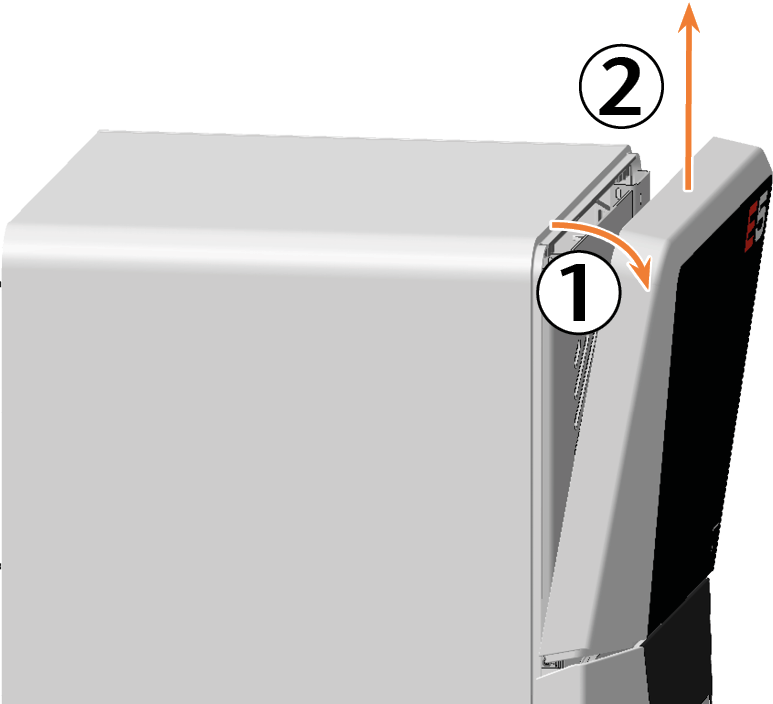

    1. Saisissez la couverture par les creux situés sur les côtés gauche et droit.

    2. Soulevez la couverture et sortez-la des supports.

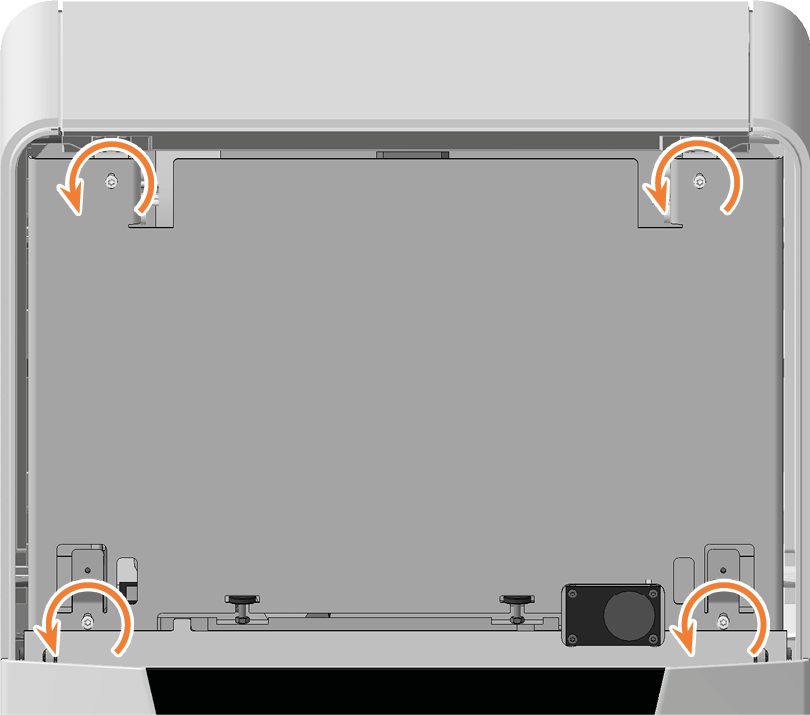

  2. Dévissez les 4 vis qui fixent le couvercle de sécurité à l'aide d'un tournevis dynamométrique 1,5 Nm.

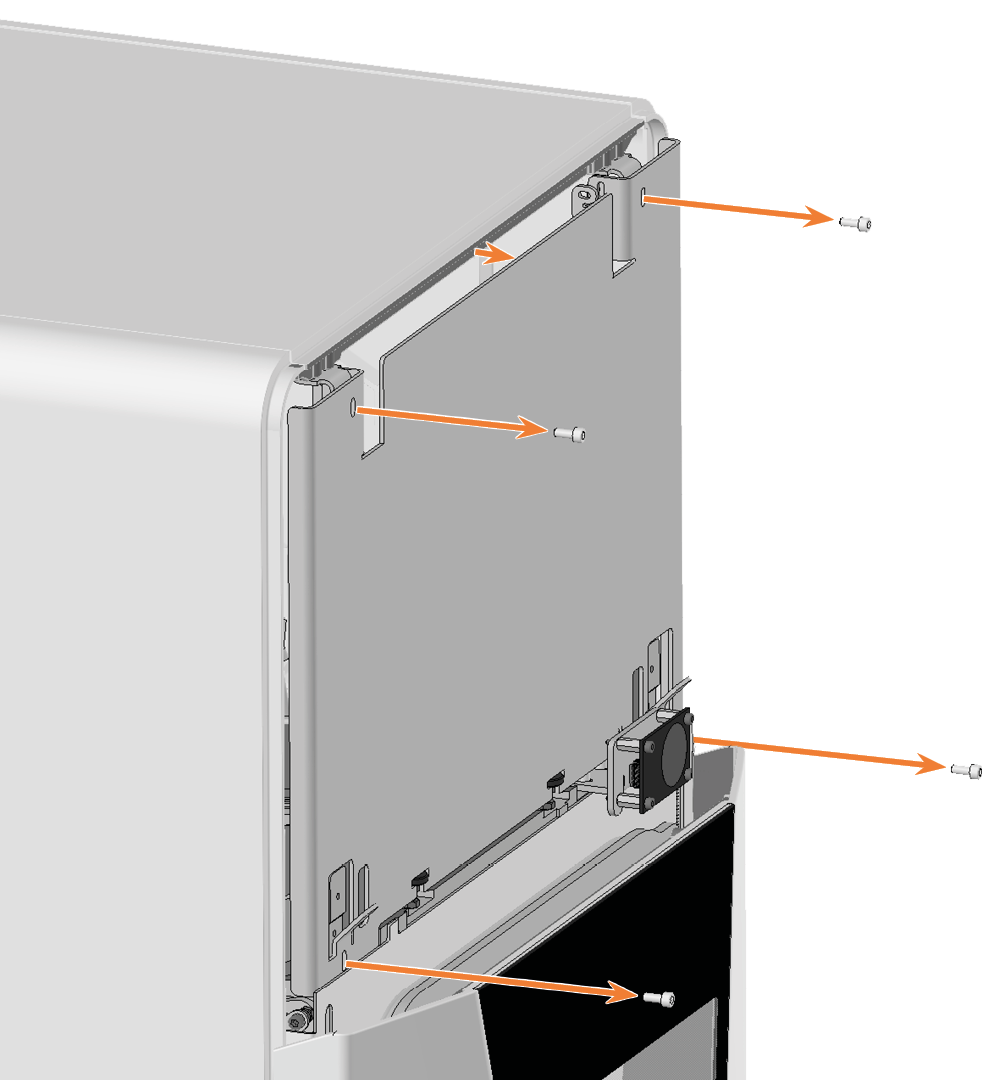

  3. Retirez le couvercle de sécurité.





  4. Remplacez les fiches des verrous de fixation endommagés sur le couvercle d’accès :

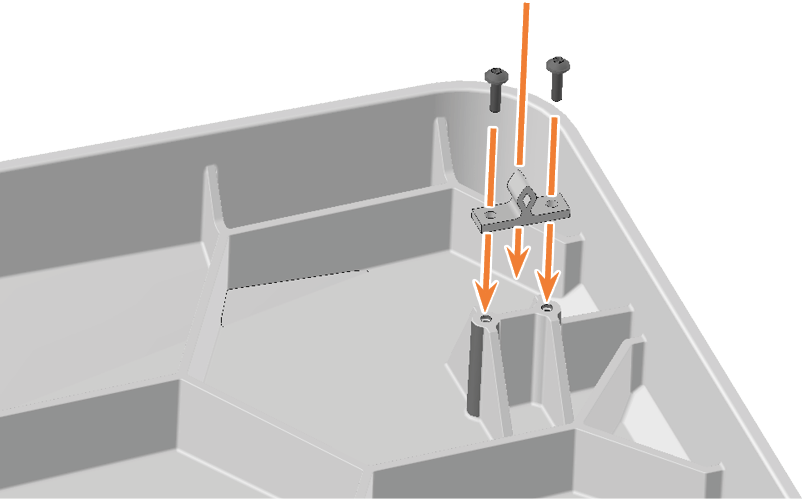

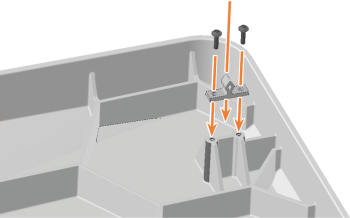

    1. Desserrez les 2 vis et retirez les fiches.

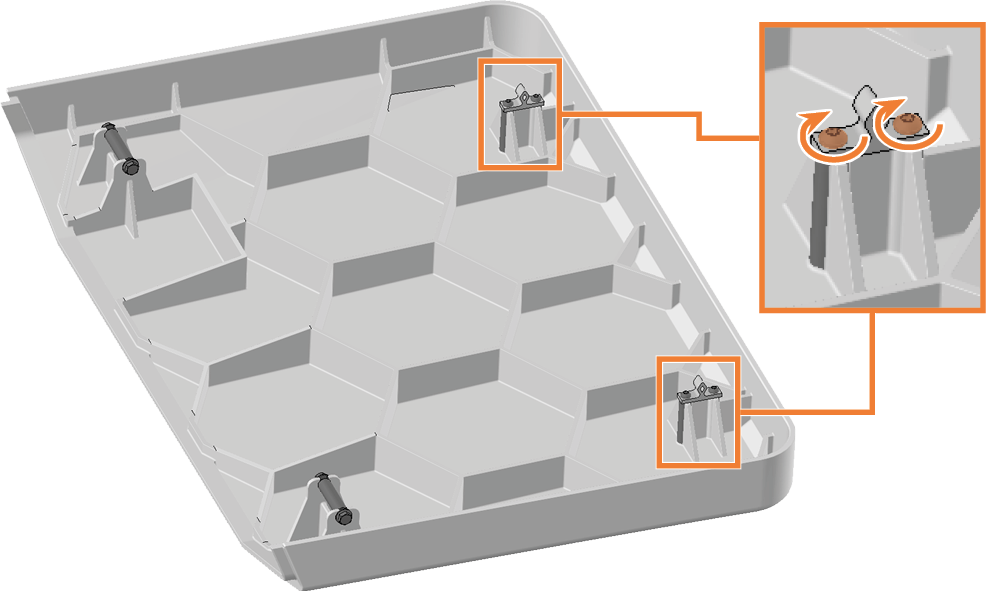

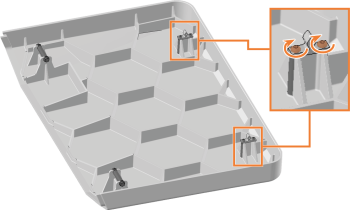

    2. Vissez les fiches de rechange dans la même position.

    5.

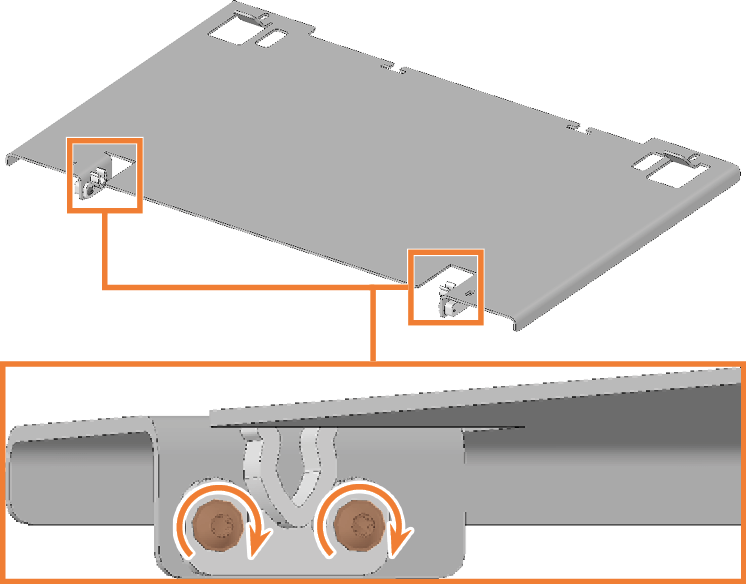

  5. Remplacez les douilles des verrous de fixation endommagés sur le couvercle de sécurité :

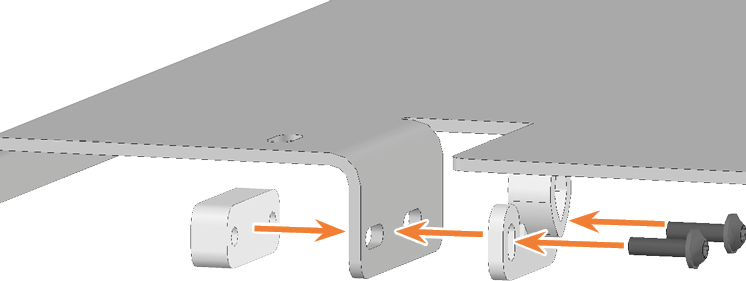

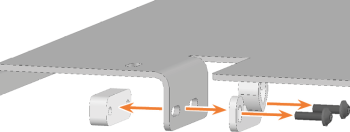

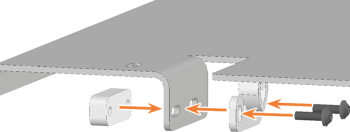

    1. Desserrez les 2 vis et retirez les douilles et les blocs de serrage.

    2. Vissez les douilles de rechange et les blocs de serrage dans la même position.

      Utilisez des blocs de serrage de rechange si nécessaire.

    6.

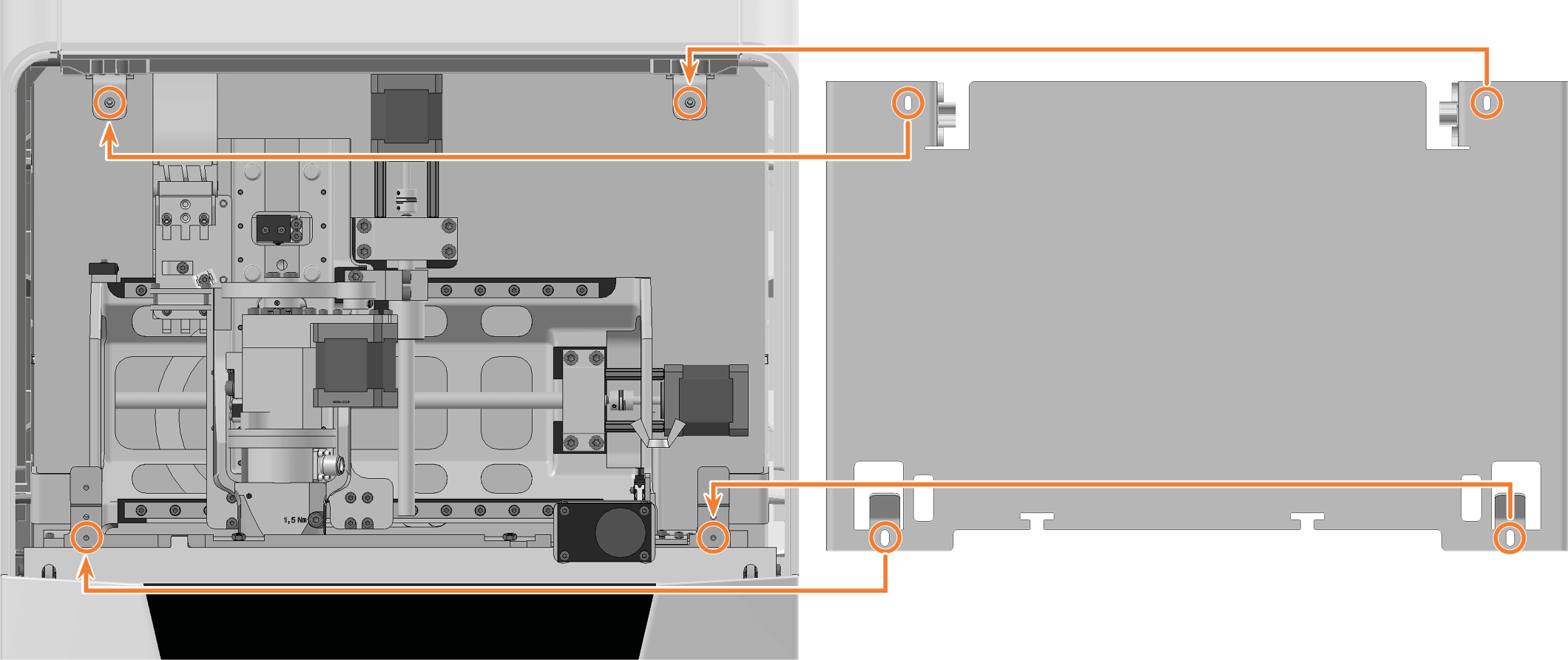

  6. Positionnez le couvercle de sécurité de sorte que les 4 trous de vis se trouvent au-dessus de ceux du boîtier de la machine.

  7. Vissez le couvercle de sécurité sur le boîtier de la machine à l'aide du tournevis dynamométrique de 1,5 Nm.

    8.





  8. Installez la couverture de service supérieure :

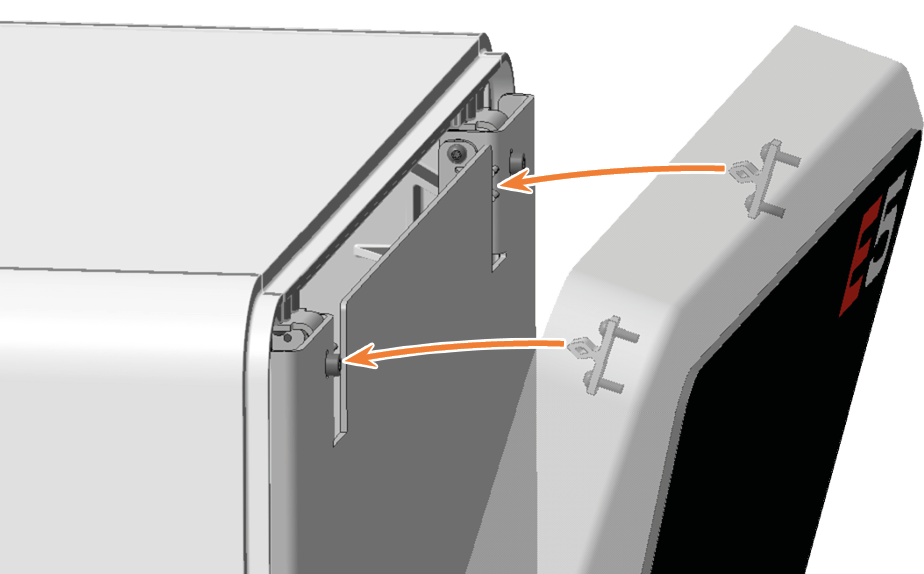

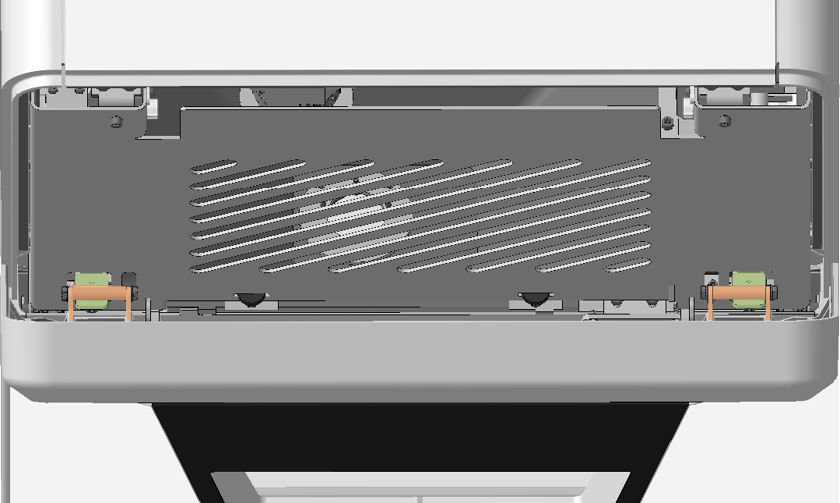

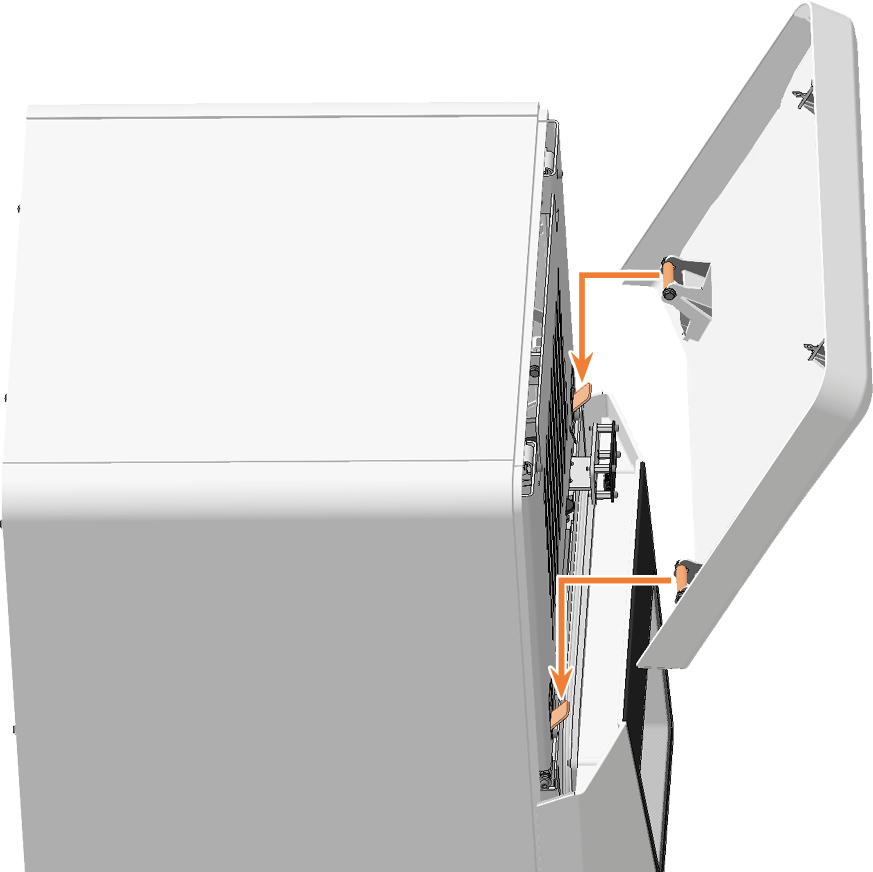

    1. Insérez les boulons (marqué en orange) de la couverture de service dans les supports (marqués en vert) du couvercle de sécurité.

    2. Faites basculez la couverture de service vers la machine jusqu'à ce qu'elle soit bien fixée.
