S'applique à : E5

Remplacement des verrous de fixation et des blocs de serrage du couvercle d’accès inférieur

Si le couvercle d’accès inférieur ne tient plus, remplacez les verrous de fixation et, si nécessaire, les blocs de serrage.

1. Ayez à portée de main :

   Tournevis à angle TX10





   Verrous de fixation de rechange, quantité selon les besoins, maximum 4



   Verrou séparé : Prise à gauche, fiche à droite

   Blocs de serrage de rechange (facultatif), quantité selon les besoins, maximum 4

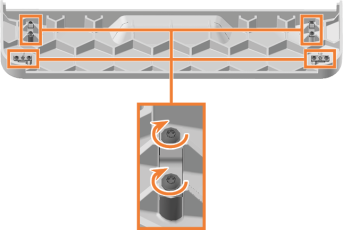

   Trous de vis marqués en orange

2. Fermez la porte de la chambre de travail.

1. Retirez la couverture de service inférieure :

1. Saisissez les côtés gauche et droit de la couverture.

2. Tirez la couverture vers l'avant.









2. Remplacez les fiches des verrous de fixation endommagés sur le couvercle d’accès :

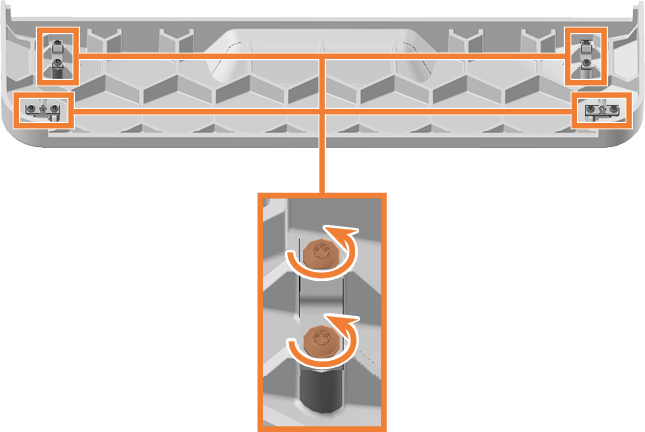

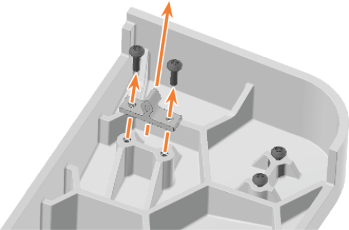

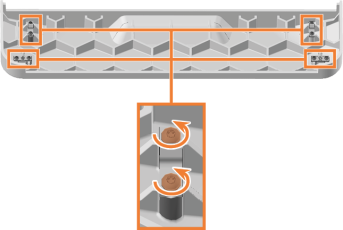

   1. Desserrez les 2 vis et retirez les fiches.

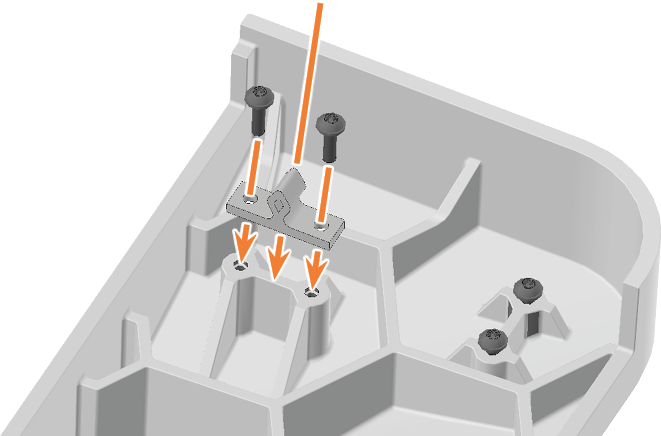

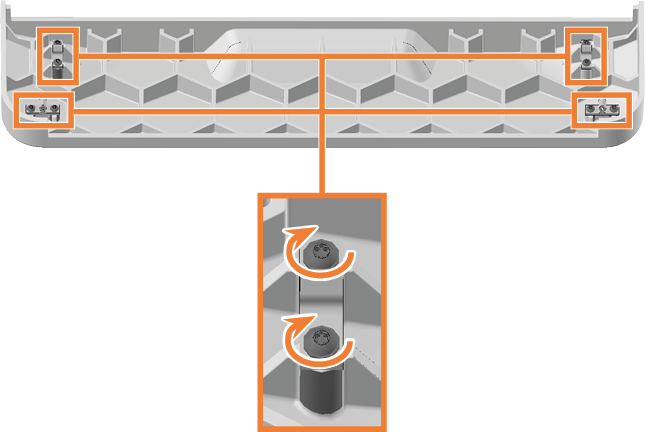

   2. Vissez les fiches de rechange dans la même position.

















3. Remplacez les douilles des verrous de fixation endommagés sur le boîtier de la machine :

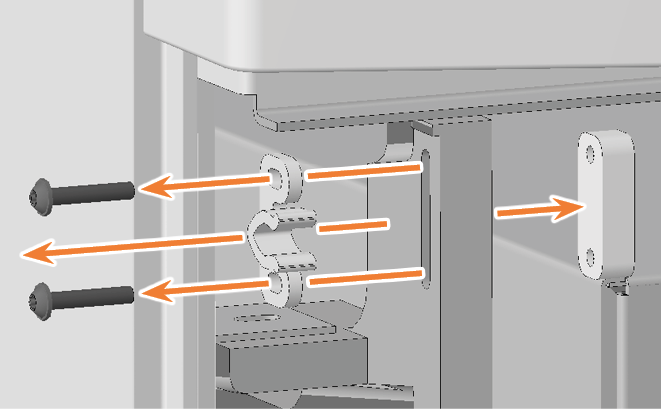

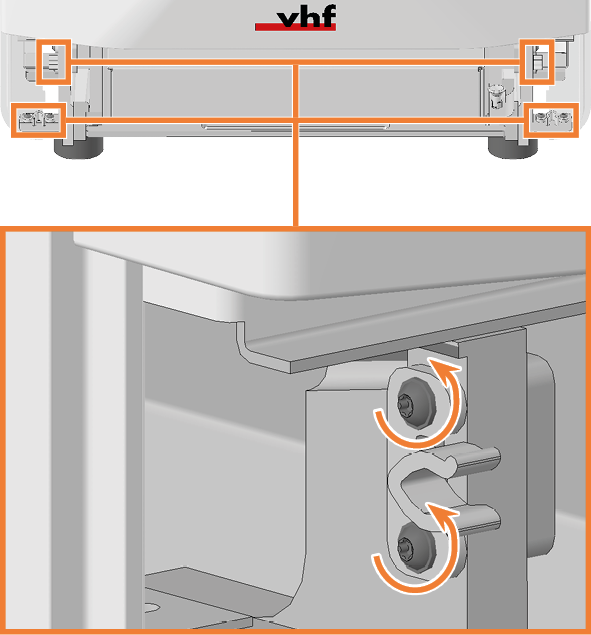

   1. Desserrez les 2 vis et retirez les douilles et les blocs de serrage.

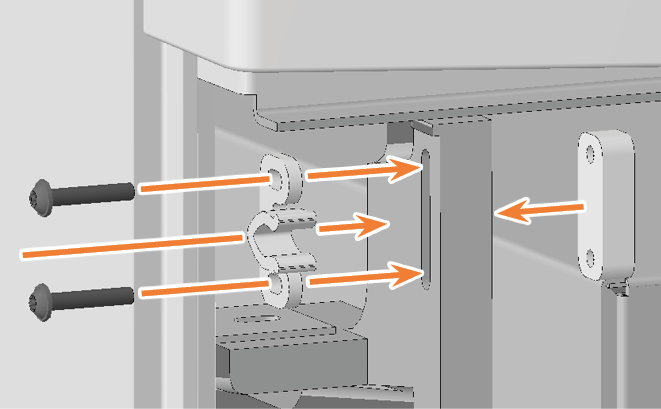

   2. Vissez les douilles de rechange et les blocs de serrage dans la même position.

      Utilisez des blocs de serrage de rechange si nécessaire.

















4. Installez la couverture de service inférieure :

1. Placez le bord supérieur de la couverture sur la barre de positionnement au-dessus de la baie du module système.

2. Inclinez la moitié inférieure de la couverture vers la machine.

3. Appuyez sur la couverture jusqu'à ce qu'elle soit bien fixée.
