S'applique à : E3

Déballage et positionnement

Choisir le site d'installation

Le site d’installation doit respecter les valeurs limites et les exigences indiquées au chapitre Caractéristiques techniques.

Caractéristiques techniques

Déballer la machine

1. Placez le carton de transport sur une surface capable de supporter son poids.

   • Les flèches de l'autocollant de position de transport doivent être orientées vers le haut.

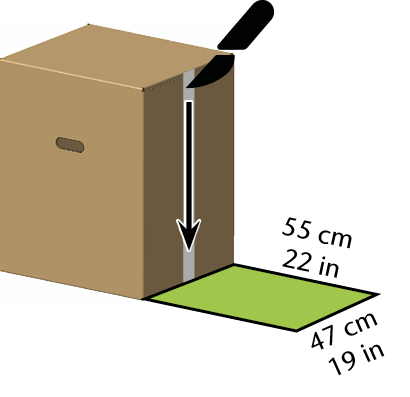

   • Vous avez besoin d’un espace libre d’au moins 47 x 55 x 67 cm / 19 x 22 x 26 pouces (L/P/H) à l’avant du carton.

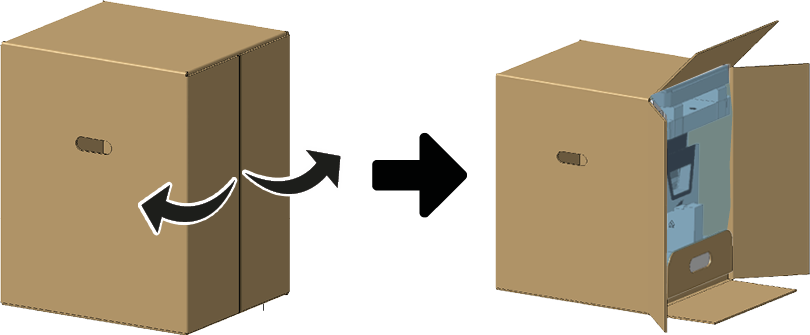

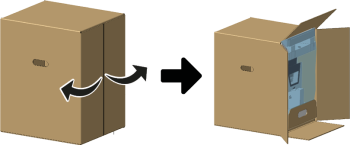

2. Coupez la fermeture du carton et ouvrez-le.








AVIS ! Dommages au boîtier lors du retrait

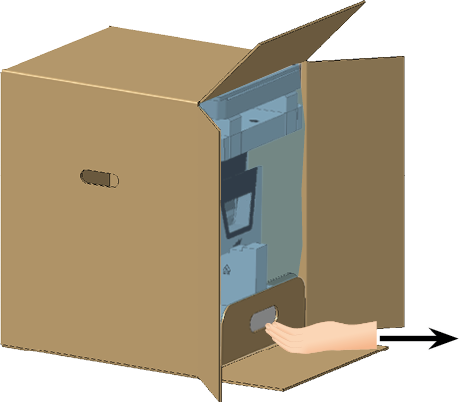

3. La machine est placée sur un insert séparé. Prenez l’insert par la poignée et retirez la machine du carton.
4. Coupez la fermeture du capot de protection de transport bleu situé à l'avant de la machine.

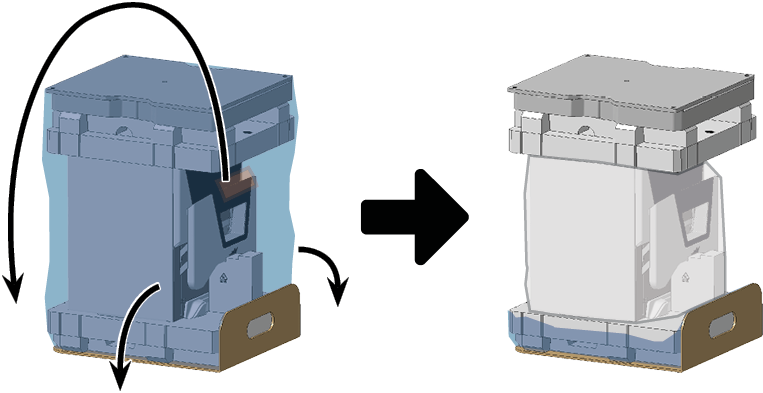

5. Tirez le capot de protection de transport de la machine vers l'arrière et poussez-le vers le bas sur tous les côtés jusqu'à ce que la partie supérieure du rembourrage inférieur soit dégagée.

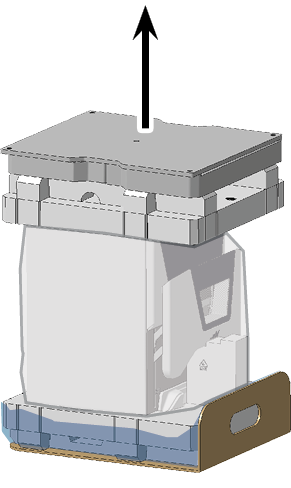

6. Retirez le rembourrage des accessoires de la machine.

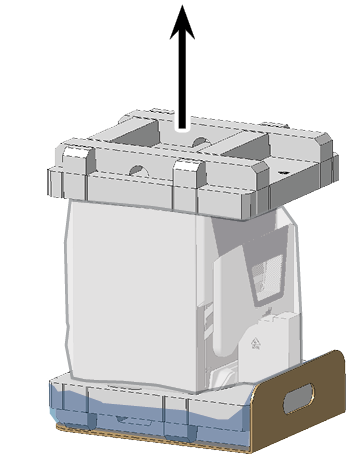

7. Retirez le rembourrage supérieur de la machine.

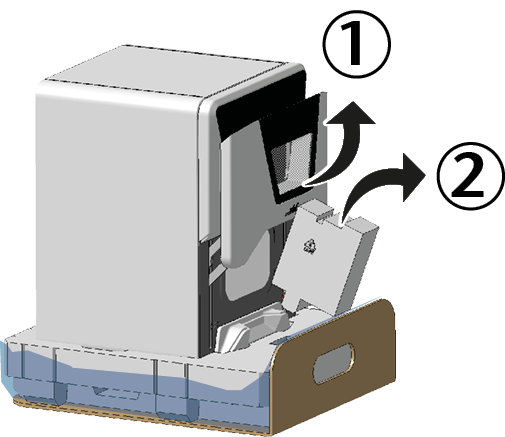

8. Ouvrez la porte de la chambre de travail.
9. Retirez le rembourrage d’appui situé sous la porte de la chambre de travail.

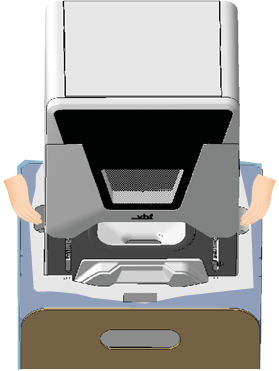

10. Saisissez les poignées encastrées gauche et droite du rembourrage inférieur.

    Glissez vos mains sous la machine jusqu'à ce que vous puissiez saisir en toute sécurité les poignées encastrées qui y sont situées.









11. Sortez la machine du rembourrage inférieur.

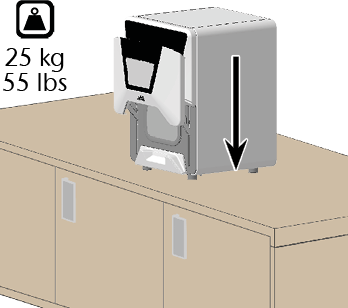

12. Placez la machine sur une surface capable de supporter son poids.





13. AVIS ! Veillez à ce que les distances de sécurité suivantes soient toujours respectées.

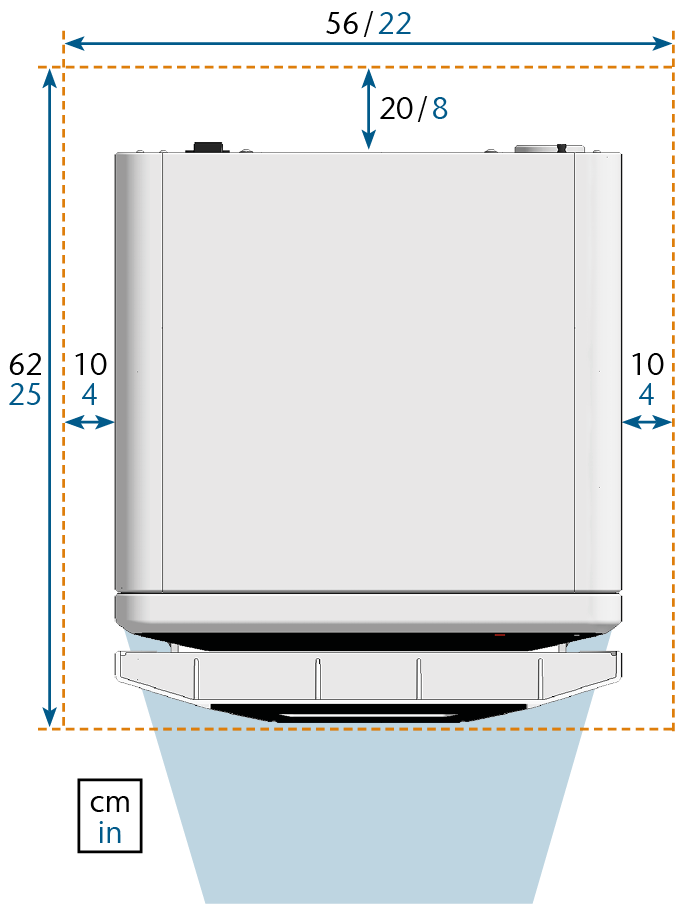

    Vue de dessus



    Zone bleue : Espace de travail

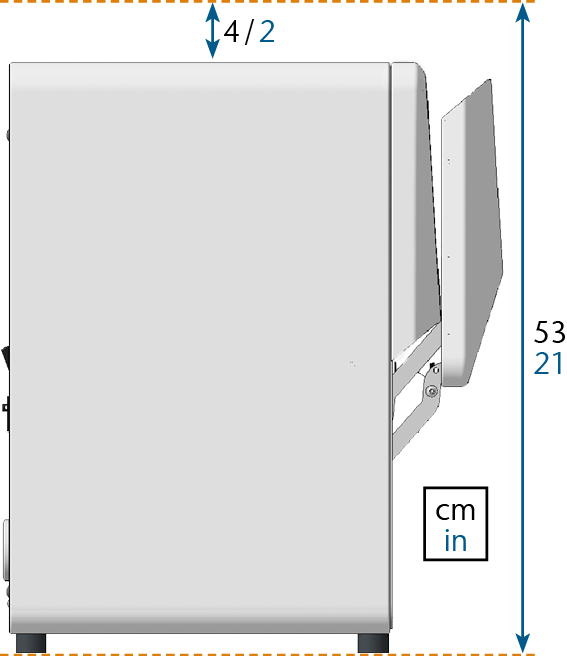

    Vue de côté

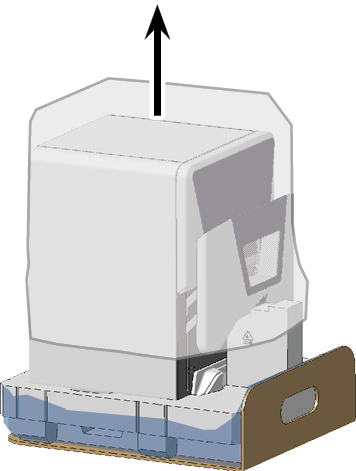

14. Tirez le capot de protection du boîtier vers le haut de la machine.

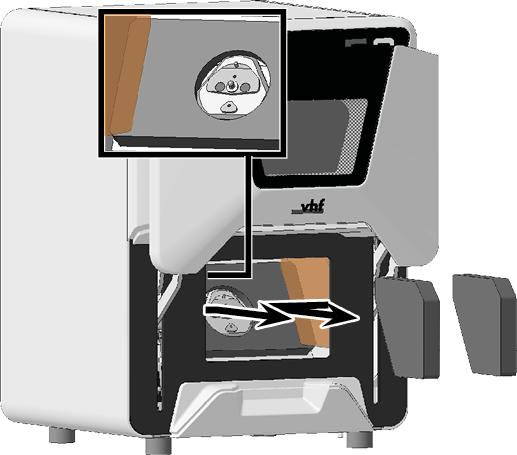

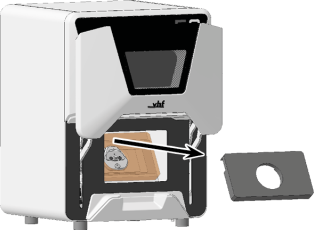

15. Retirez le verrou de transport de la chambre de travail :

    1. Retirez les parties du verrou de transport positionnées verticalement dans la chambre de travail.

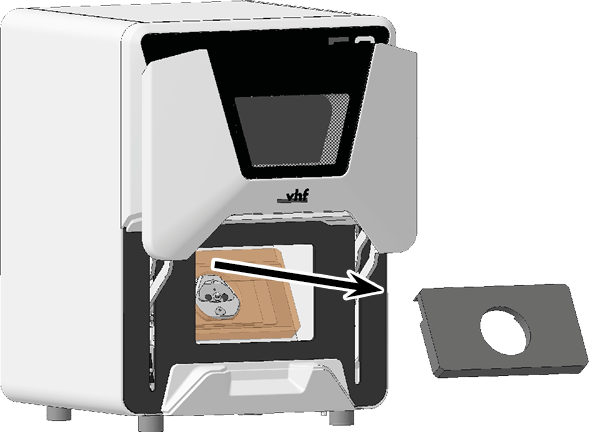

    2. Retirez la partie arrière du verrou de transport du porte-pièce et sortez-la de la chambre de travail.

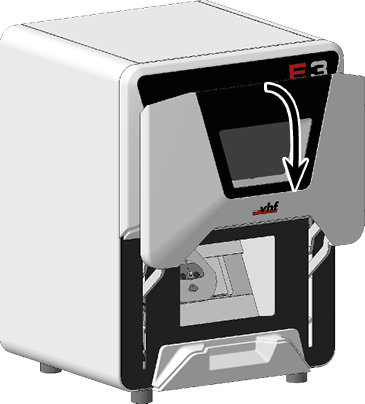

16. Fermez la porte de la chambre de travail.

    La mise en service n'est possible que si la porte de la chambre de travail est fermée.





17. La porte de la chambre de travail est verrouillée. Vous ne pourrez la rouvrir qu’après l'installation.

    En cas d'urgence :  Ouverture d'urgence de la porte de la chambre de travail

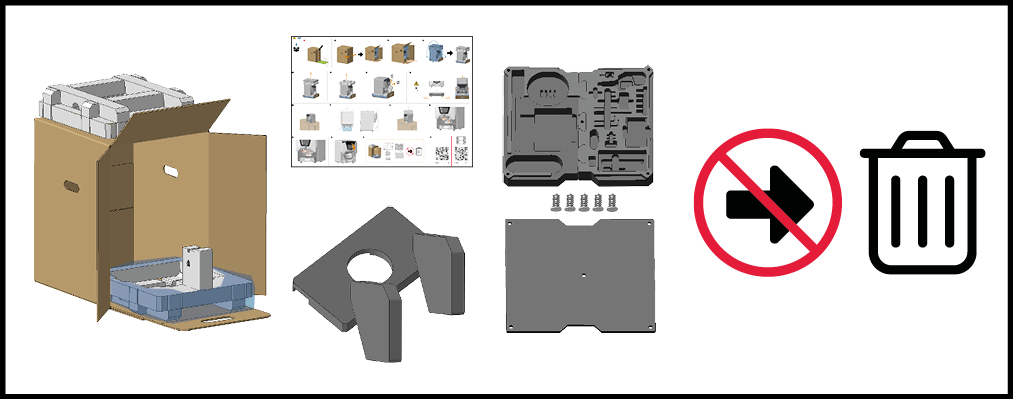

18. Conservez tous les éléments du verrou de transport et du set d'emballage pour des éventuels retours pour réparation.
