S'applique à : E3

1. Ayez à portée de main :

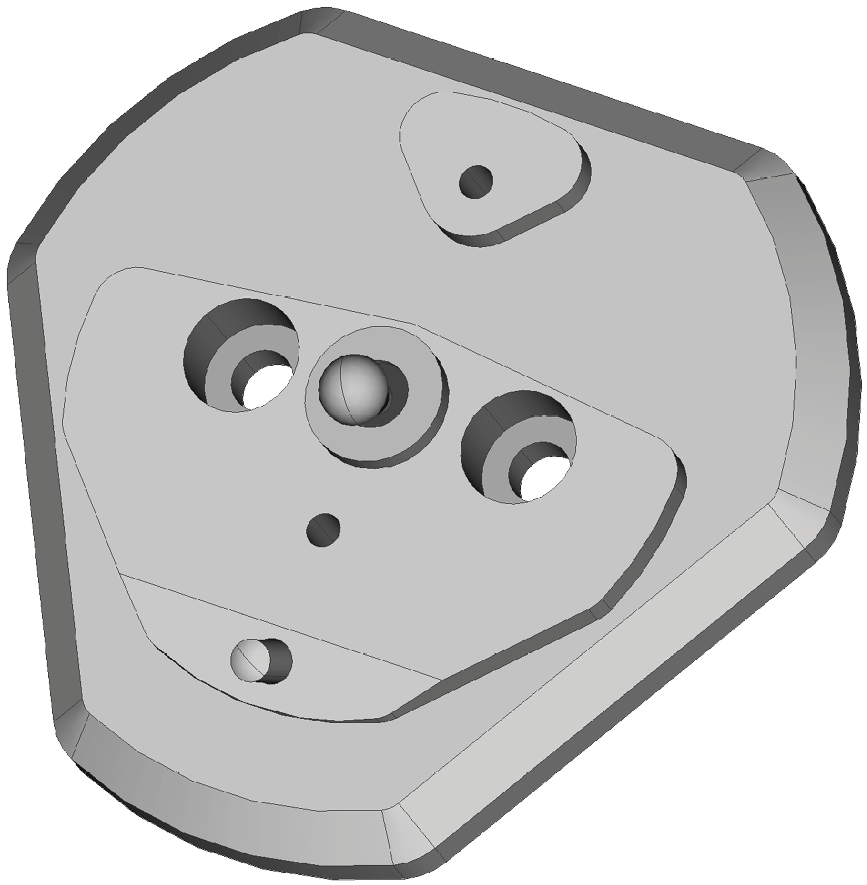

   1 x Porte-pièce de remplacement





   Non représentés :

   2 x Vis à cylindre (M4 x 10, TX20)

   2 x Rondelle dentée

   2 x Capuchon de protection (M4)

   1 x Tournevis à angle TX20



2. Ouvrez la porte de la chambre de travail.

3. Éteignez la machine via l’interrupteur principal.





4. Débranchez la machine de toutes les lignes.

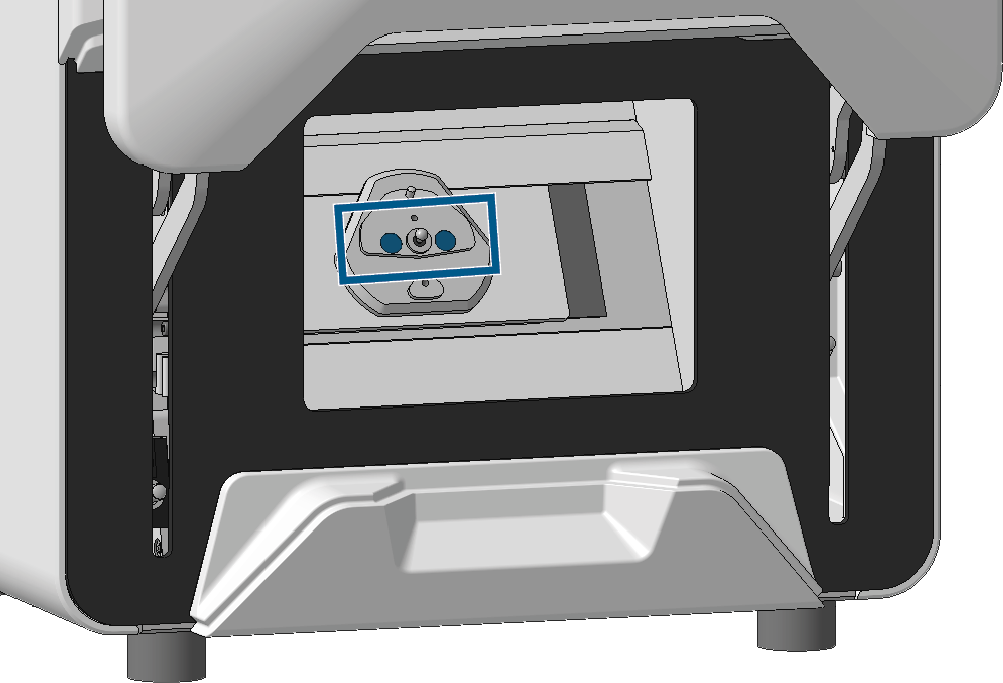

5. À l’aide d’un outil plat et émoussé, retirez les caches (marqués en bleu) des vis du porte-pièce.

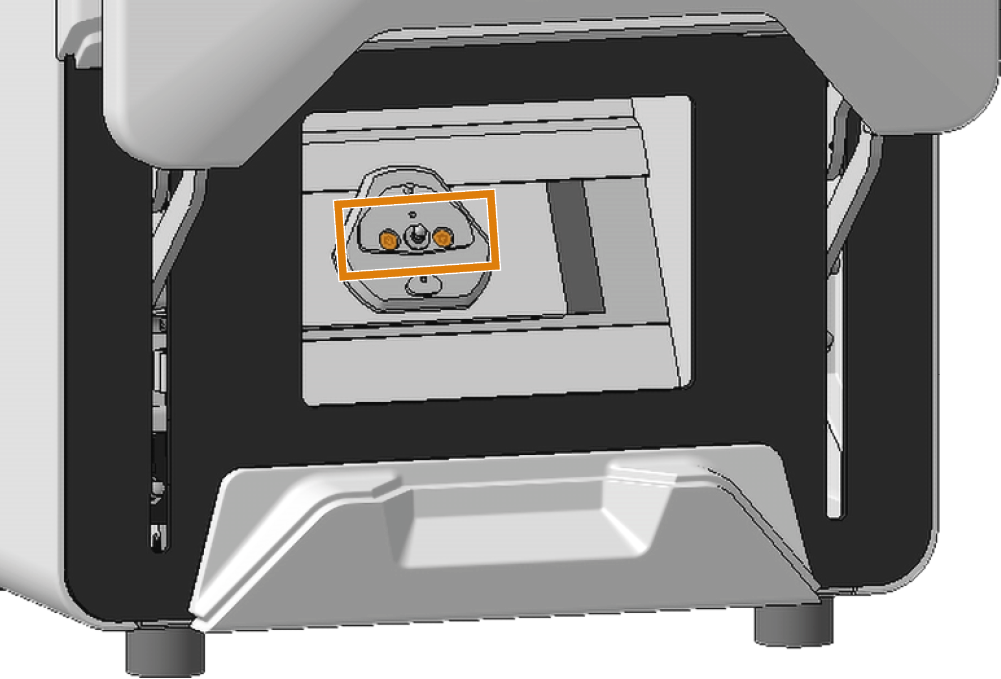

6. Dévissez les vis (marquées en orange) et retirez le porte-pièce de la machine.













7. Prenez le porte-pièce de remplacement en main.

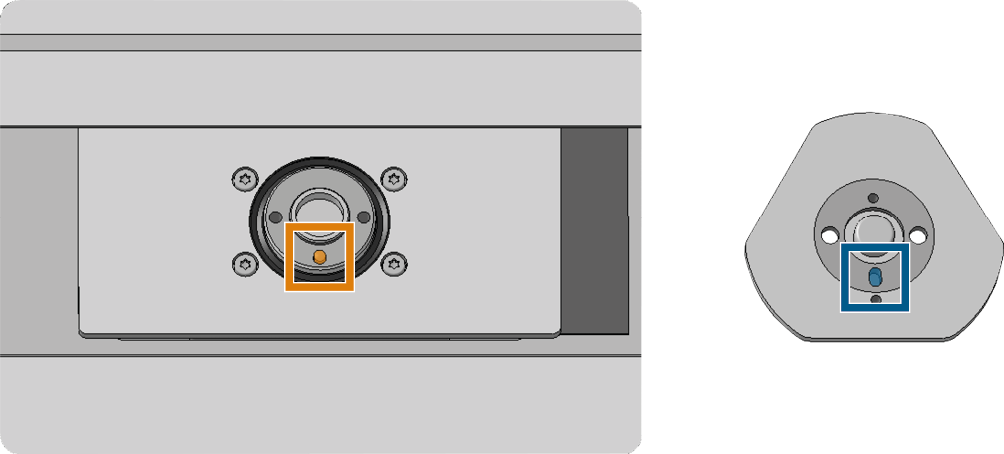

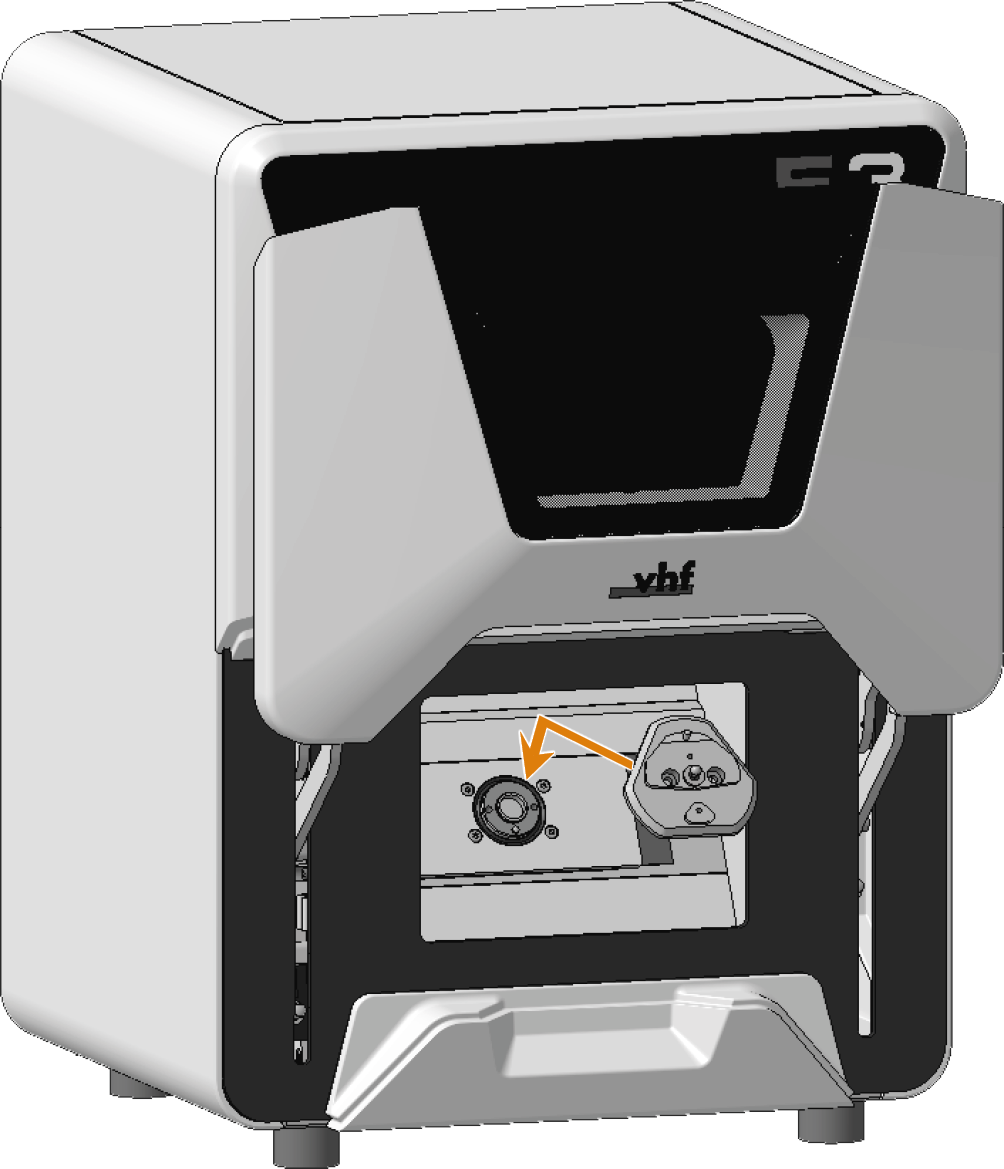

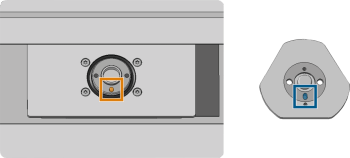

8. Alignez l’évidement (marqué en bleu) situé dans la partie inférieure du porte-pièce avec la goupille de positionnement (marquée en orange) située dans la machine et positionnez le porte-pièce.









9. Équipez les vis de la pièce de rechange avec les rondelles dentées.

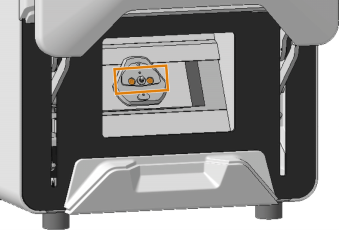

10. Vissez le porte-pièce avec les 2 vis (marquées en orange).

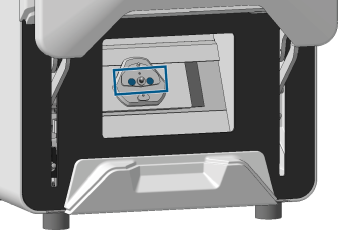

11. Placez les deux caches (marqués en bleu) sur les têtes de vis.









12. Fraisez un échantillon de contrôle et étalonnez la machine si nécessaire.
