Affichage des matières résiduelles
L'affichage des matières résiduelles vous permet de voir le degré de déviation entre le fichier STL original et les données calculées. Utilisez cette information pour voir la quantité de travail manuel qui sera nécessaire après l'usinage ou pour optimiser le fichier STL d'origine afin de réduire le travail manuel supplémentaire.
La vue des matières résiduelles d'un objet n'est disponible qu'une fois le calcul de l'objet terminé.
- Ouvrez l’affichage des matières résiduelles en cliquant sur l’icône suivante dans la barre d’icônes principale :
L'affichage des matières résiduelles
Visualisation des matières résiduelles d'un objet
Sur le côté gauche de l'affichage du matériau, une liste des objets calculés qui sont stockés sur l'ordinateur de FAO s'affiche.
- Pour visualiser l’affichage des matières résiduelles, sélectionnez l’icône suivante pour l’objet souhaité dans la liste :
- L’affichage des matières résiduelles apparaît sur le côté droit de la vue actuelle.

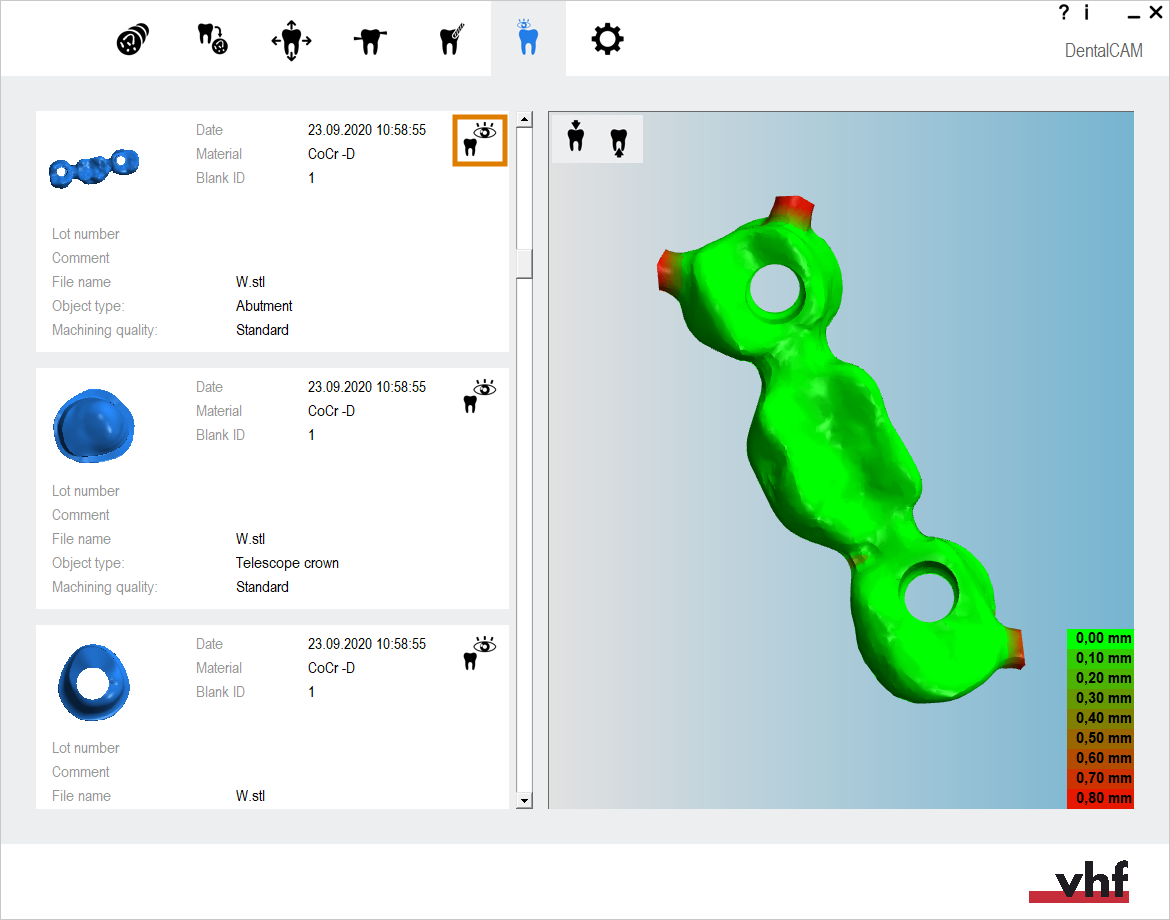

Visualisation de la matière résiduelle d'un objet (icône marquée en orange)
Détermination des écarts
Lorsque DentalCAM calcule les données de l'objet, des écarts par rapport aux données STL d'origine peuvent se produire. Les couleurs de la surface de l'objet dans l'affichage des matières résiduelles montrent le degré des écarts. La légende dans le coin inférieur droit de la vue 3D montre les différentes couleurs et les valeurs d'écart qu'elles représentent.

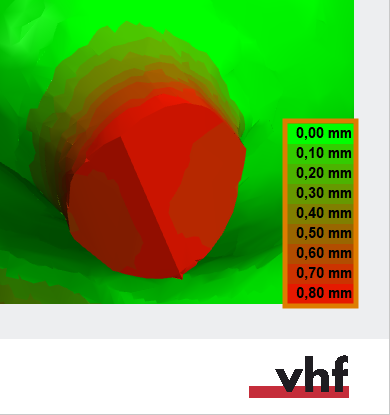

La légende (marquée en orange) montre les valeurs d'écart représentées par les couleurs
