Código de error 63 - Parada de entrada

¿Está colocada la cubierta de seguridad detrás de la cubierta de servicio superior?

Cómo comprobarlo:

1. Retire la cubierta de servicio superior:

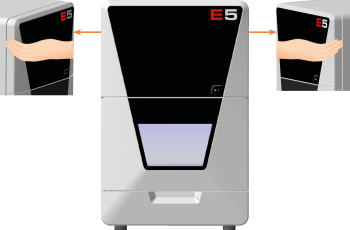

1. Agarre el hueco de los lados izquierdo y derecho de la cubierta.

2. Levante la cubierta de los soportes.









2. Compruebe que la cubierta de seguridad (marcada en naranja) está colocada.

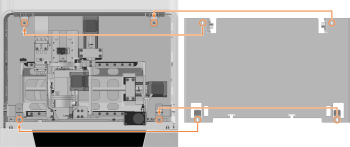

¿Están bien apretados los tornillos de la cubierta de seguridad?

Tornillos marcados en naranja

¿Están apretados los tornillos del interruptor de fin de carrera de la cubierta de seguridad con 1,5 Nm?

Cómo comprobarlo:

1. Desenrosque los 4 tornillos que fijan la cubierta de seguridad con el destornillador dinamométrico de 1,5 Nm.

2. Retire la cubierta de seguridad.









3. Compruebe si los tornillos del interruptor de fin de carrera (marcados en naranja) están bien apretados.

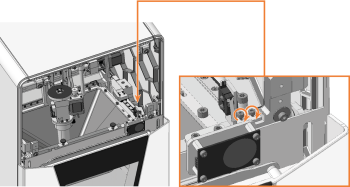

¿Están bien apretados los tornillos que fijan el soporte del interruptor de fin de carrera?

Tornillos del soporte del interruptor de fin de carrera marcados en naranja

¿Qué ocurre al activar manualmente el interruptor de fin de carrera?

Cómo comprobarlo:

1. Cierre DentalCNC

2. Apague la máquina mediante el interruptor principal.

3. Espere 5 segundos.

4. Encienda la máquina mediante el interruptor principal.

5. Inicie DentalCNC.

6. Presione el clip (marcado en naranja) del interruptor de fin de carrera contra el pulsador hasta que oiga un clic.

   Mantenga el clip en esta posición hasta que la máquina realice el referenciado o la iluminación de la cámara de trabajo se encienda en rojo.



¿Se vuelve a producir el error después de colocar la cubierta de seguridad?

Cómo comprobarlo:

1. Cierre DentalCNC

2. Apague la máquina mediante el interruptor principal.

3. Coloque la tapa de seguridad de manera que los 4 orificios de tornillo estén por encima de los 4 orificios de tornillo de la carcasa de la máquina.

4. Enrosque la tapa de seguridad en la carcasa de la máquina con el destornillador dinamométrico de 1,5 Nm.













5. Encienda la máquina mediante el interruptor principal.

6. Inicie DentalCNC.

Recomendación

1. Cierre DentalCNC

2. Apague la máquina mediante el interruptor principal.

3. Coloque la tapa de seguridad de manera que los 4 orificios de tornillo estén por encima de los 4 orificios de tornillo de la carcasa de la máquina.

4. Enrosque la tapa de seguridad en la carcasa de la máquina con el destornillador dinamométrico de 1,5 Nm.













5. Coloque la cubierta de servicio superior:

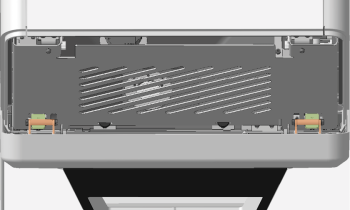

   1. Inserte los pernos (marcado en naranja) de la cubierta de servicio en los soportes (marcados en verde) de la cubierta de seguridad.

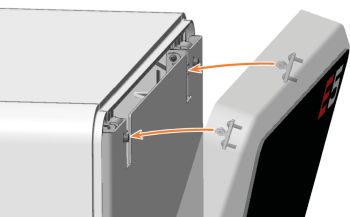

   2. Incline la cubierta de servicio hacia la máquina hasta que encaje en su sitio.













Recomendación

1. Apriete los 4 tornillos de la cubierta de seguridad con el destornillador dinamométrico de 1,5 Nm.





2. Compruebe que la cubierta de seguridad esté bien colocada.

Recomendación

• Apriete los tornillos del interruptor de fin de carrera.





Recomendación

1. Afloje los tornillos del soporte del interruptor de fin de carrera hasta que pueda alinearlo.

2. Alinee el soporte del interruptor de fin de carrera de forma que la cubierta de seguridad presione el clip del interruptor de fin de carrera contra el pulsador. Para ello, coloque la cubierta de seguridad a modo de prueba.

3. Apriete firmemente los tornillos del soporte del interruptor de fin de carrera.













4. Coloque la tapa de seguridad de manera que los 4 orificios de tornillo estén por encima de los 4 orificios de tornillo de la carcasa de la máquina.

5. Enrosque la tapa de seguridad en la carcasa de la máquina con el destornillador dinamométrico de 1,5 Nm.













6. Cierre DentalCNC

7. Apague la máquina mediante el interruptor principal.

8. Espere 5 segundos.

9. Encienda la máquina mediante el interruptor principal.

10. Inicie DentalCNC.

• La máquina realiza un referenciado. El problema debería estar resuelto.

11. Coloque la cubierta de servicio superior:

    1. Inserte los pernos (marcado en naranja) de la cubierta de servicio en los soportes (marcados en verde) de la cubierta de seguridad.

    2. Incline la cubierta de servicio hacia la máquina hasta que encaje en su sitio.













Recomendación

Es probable que el interruptor de fin de carrera esté defectuoso.

• Contactar con el servicio de atención al cliente.

Recomendación

• Contactar con el servicio de atención al cliente.

Recomendación

• Coloque la cubierta de servicio superior:

  1. Inserte los pernos (marcado en naranja) de la cubierta de servicio en los soportes (marcados en verde) de la cubierta de seguridad.

  2. Incline la cubierta de servicio hacia la máquina hasta que encaje en su sitio.













• El problema debería estar resuelto
