Instalar y utilizar el soporte de pilares MEDENTIKA PreFace®

¿Cómo utilizo los pilares MEDENTIKA PreFace®? ¿Cómo instalo el soporte para los pilares MEDENTIKA PreFace®?

Este artículo de ayuda describe cómo instalar y utilizar el soporte de pilar para las piezas en bruto MEDENTIKA PreFace®. El soporte de pilar MEDENTIKA PreFace® está disponible para las siguientes máquinas:

  • K5
  • N4 / N4+
  • R5
  • S5  / S1 / S2
  • Z4

No todas las versiones de DentalCAM y DentalCNC son compatibles con todos los soportes de pilares. Recomendación: Actualice a la versión más reciente para obtener la máxima compatibilidad.

Con el soporte de pilares MEDENTIKA, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 1 x Destornillador hexagonal
  2. 1 x Soporte de pilares MEDENTIKA PreFace

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Fijar pilares MEDENTIKA PreFace®

Puede fijar pilares PreFace® en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo de la posición de pilar deseada y empuje con cuidado el tornillo en el soporte de pilar PreFace®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar PreFace® en el soporte hasta que esté correctamente asentado. Preste atención a las ayudas de posicionamiento en el respectivo pilar (color naranja) y en la posición de pilar (color azul).

    Ayudas de posicionamiento del pilar PreFace® (color naranja) y del soporte (color azul)

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilares PreFace®.
    • El pilar PreFace® está fijado.

Instalar el soporte de pilares MEDENTIKA PreFace®

  1. Inserte el pilar MEDENTIKA PreFace® en el soporte de pilar MEDENTIKA PreFace®.
  2. Abra la puerta de la cámara de trabajo.
  3. Afloje los 4 tornillos (marcados en naranja en la figura) que fijan el anillo de fijación al portapiezas.
  4. Retire el anillo de fijación girándolo en sentido horario y tirando de él hacia arriba.
  5. Retire la pieza en bruto del portapiezas, si la hay.
  6. Oriente correctamente el soporte de pilar MEDENTIKA PreFace®:
    • Los números que indican las posiciones de pilar deben apuntar hacia arriba.
    • Las ayudas de posicionamiento deben posicionarse en el lado izquierdo.
  7. Inserte el soporte de pilar MEDENTIKA PreFace® en el portapiezas.

    Insertar el soporte de pilares MEDENTIKA PreFace® en el portapiezas

  8. Apriete el anillo de fijación mediante la llave dinamométrica proporcionada.

Apriete firmemente los tornillos. Si el soporte de pilar se mueve o vibra durante el proceso, el resultado puede quedar inservible.

Puede equipar el soporte de pilar con un máximo de 6 pilares prefabricados del tipo MEDENTIKA PreFace®.

Mecanice exclusivamente pilares PreFace® aptos para el mecanizado en seco.

Con el soporte de pilares MEDENTIKA, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 1 x Llave de carraca con punta hexagonal (punta de 1/4")
  2. 1 x Destornillador hexagonal
  3. 2 x Tornillo de cabeza cilíndrica (M4 x 30)
  4. 1 x Soporte de pilares MEDENTIKA PreFace

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Instalar el soporte de pilares MEDENTIKA PreFace®

  1. Abra la puerta de la cámara de trabajo.
  2. Retire la pieza en bruto del portapiezas, si la hay.
  3. Oriente correctamente el soporte de pilar MEDENTIKA PreFace®:
    • Las 3 clavijas de posicionamiento deben insertarse en los orificios del soporte de pilares MEDENTIKA PreFace®.
  4. Inserte el soporte de pilar MEDENTIKA PreFace® en el portapiezas.

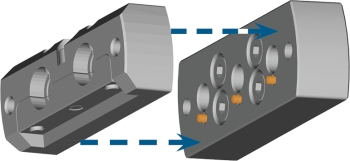

    Insertar el soporte de pilares MEDENTIKA PreFace® en el portapiezas

  5. Introduzca el soporte de pilar MEDENTIKA PreFace® hasta donde sea posible en el portapiezas.
  6. Para fijar el soporte de pilar MEDENTIKA PreFace®, enrosque los 2 tornillos de cabeza cilíndrica en el portapiezas utilizando la llave Allen proporcionada.

Puede equipar el soporte de pilar con un máximo de 2 pilares prefabricados del tipo MEDENTIKA PreFace®.

Procese únicamente pilares PreFace® que sean adecuados para el mecanizado en húmedo.

Fijar pilares MEDENTIKA PreFace®

Puede fijar pilares PreFace® en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo del soporte de pilares PreFace®. Empuje hacia abajo el tornillo para agrandar el espacio entre las dos partes del soporte de pilares PreFace®.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar PreFace® en el soporte hasta que esté correctamente asentado. Preste atención a las ayudas de posicionamiento en el respectivo pilar (color naranja) y en la posición de pilar (color azul).

    Ayudas de posicionamiento del pilar PreFace® (color naranja) y del soporte (color azul)

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilares PreFace®.
    • El pilar PreFace® está fijado.

Con el soporte de pilares MEDENTIKA, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 1 x Soporte de pilares MEDENTIKA PreFace
  2. 1 x Destornillador hexagonal

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Fijar pilares MEDENTIKA PreFace®

Puede fijar pilares PreFace® en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo del soporte de pilares PreFace®. Empuje hacia abajo el tornillo para agrandar el espacio entre las dos partes del soporte de pilares PreFace®.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar PreFace® en el soporte hasta que esté correctamente asentado. Preste atención a las ayudas de posicionamiento en el respectivo pilar (color naranja) y en la posición de pilar (color azul).

    Ayudas de posicionamiento del pilar PreFace® (color naranja) y del soporte (color azul)

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilares PreFace®.
    • El pilar PreFace® está fijado.

Instalar el soporte de pilares MEDENTIKA PreFace®

  1. Inserte el pilar MEDENTIKA PreFace® en el soporte de pilar MEDENTIKA PreFace®.
  2. Abra la puerta de la cámara de trabajo.
  3. Retire la pieza en bruto del portapiezas, si la hay.
  4. Oriente correctamente el soporte de pilar MEDENTIKA PreFace®:
    • El etiquetado del soporte de pilar debe señalar hacia arriba y la parte plana de las ayudas de posicionamiento deben señalar al soporte de pilar.
  5. Inserte el soporte de pilar MEDENTIKA PreFace® en el portapiezas.

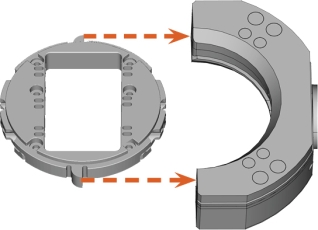

    Insertar el soporte de pilares MEDENTIKA PreFace® en el portapiezas

  6. Introduzca el soporte de pilar MEDENTIKA PreFace® hasta donde sea posible en el portapiezas.

Puede equipar el soporte de pilar con un máximo de 6 pilares prefabricados del tipo MEDENTIKA PreFace®.

Procese únicamente pilares PreFace® que sean adecuados para el correspondiente tipo de mecanizado.

Con el soporte de pilares MEDENTIKA, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 1 x Destornillador hexagonal
  2. 1 x Soporte de pilares MEDENTIKA PreFace

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Fijar pilares MEDENTIKA PreFace®

Puede fijar pilares PreFace® en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo de la posición de pilar deseada y empuje con cuidado el tornillo en el soporte de pilar PreFace®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar PreFace® en el soporte hasta que esté correctamente asentado. Preste atención a las ayudas de posicionamiento en el respectivo pilar (color naranja) y en la posición de pilar (color azul).

    Ayudas de posicionamiento del pilar PreFace® (color naranja) y del soporte (color azul)

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilares PreFace®.
    • El pilar PreFace® está fijado.

Instalar el soporte de pilares MEDENTIKA PreFace®

  1. Inserte el pilar MEDENTIKA PreFace® en el soporte de pilar MEDENTIKA PreFace®.
  2. Abra la puerta de la cámara de trabajo.
  3. Afloje los 4 tornillos (marcados en naranja en la figura) que fijan el anillo de fijación al portapiezas.
  4. Retire el anillo de fijación girándolo en sentido horario y tirando de él hacia arriba.
  5. Retire la pieza en bruto del portapiezas, si la hay.
  6. Oriente correctamente el soporte de pilar MEDENTIKA PreFace®:
    • Los números que indican las posiciones de pilar deben apuntar hacia arriba.
    • Las ayudas de posicionamiento deben posicionarse en el lado izquierdo.
  7. Inserte el soporte de pilar MEDENTIKA PreFace® en el portapiezas.

    Insertar el soporte de pilares MEDENTIKA PreFace® en el portapiezas

  8. Apriete el anillo de fijación mediante la llave dinamométrica proporcionada.

Apriete firmemente los tornillos. Si el soporte de pilar se mueve o vibra durante el proceso, el resultado puede quedar inservible.

Puede equipar el soporte de pilar con un máximo de 6 pilares prefabricados del tipo MEDENTIKA PreFace®.

Procese únicamente pilares PreFace® que sean adecuados para el correspondiente tipo de mecanizado. Para el mecanizado en húmedo de pilares PreFace® de titanio se requiere un sensor de flujo.

Con el soporte de pilares MEDENTIKA, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 1 x Destornillador hexagonal
  2. 1 x Soporte de pilares MEDENTIKA PreFace

Fijar pilares MEDENTIKA PreFace®

Puede fijar pilares PreFace® en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo de la posición de pilar deseada y empuje con cuidado el tornillo en el soporte de pilar PreFace®. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar PreFace® en el soporte hasta que esté correctamente asentado. Preste atención a las ayudas de posicionamiento en el respectivo pilar (color naranja) y en la posición de pilar (color azul).

    Ayudas de posicionamiento del pilar PreFace® (color naranja) y del soporte (color azul)

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilares PreFace®.
    • El pilar PreFace® está fijado.

Instalar el soporte de pilares MEDENTIKA PreFace®

  1. Inserte el pilar MEDENTIKA PreFace® en el soporte de pilar MEDENTIKA PreFace®.
  2. Elija una ranura vacía en el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. y muévala a la posición de cambio. Asegúrese de que la ranura del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. esté disponible en DentalCNC.
  3. Retire el marco de pieza en bruto del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
  4. Oriente correctamente el soporte de pilar MEDENTIKA PreFace®:
    • Los números que indican las posiciones de pilar deben apuntar en la misma dirección que los soportes de fijación del marco de pieza en bruto.
  5. Inserte el soporte de pilar MEDENTIKA PreFace® en el marco de pieza en bruto.
  6. Vuelva a montar los soportes de fijación.

    7. Apriete firmemente los tornillos. Si el soporte de pilar se mueve o vibra durante el proceso, el resultado puede quedar inservible.

    Insertar el soporte de pilar MEDENTIKA PreFace® en el marco de pieza en bruto.

  7. Inserte el disco o el portabloques en la posición de cambio del almacén de herramientas. Asegúrese de que la ranura del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. esté disponible en DentalCNC.

Puede equipar el soporte de pilar con un máximo de 6 pilares prefabricados del tipo MEDENTIKA PreFace®.

Procese únicamente pilares PreFace® que sean adecuados para el correspondiente tipo de mecanizado. Para el mecanizado en húmedo de pilares PreFace® de titanio se requiere un sensor de flujo.

Con el soporte de pilares MEDENTIKA, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Resumen de artículos

Debe haber recibido los siguientes artículos:

Los componentes suministrados con el soporte de pilar

  1. 1 x Soporte de pilares MEDENTIKA PreFace
  2. 1 x Destornillador hexagonal

Fijar pilares MEDENTIKA PreFace®

Puede fijar pilares PreFace® en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo de la posición de pilar; asegúrese de que no se caiga la arandela. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar PreFace® en el soporte hasta que esté correctamente asentado. Preste atención a las ayudas de posicionamiento en el respectivo pilar (color naranja) y en la posición de pilar (color azul).

    Ayudas de posicionamiento del pilar PreFace® (color naranja) y del soporte (color azul)

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilares PreFace®.
    • El pilar PreFace® está fijado.

Instalar el soporte de pilares MEDENTIKA PreFace®

  1. Inserte el pilar MEDENTIKA PreFace® en el soporte de pilar MEDENTIKA PreFace®.
  2. Abra la puerta de la cámara de trabajo.
  3. Abra la pinza de sujeción del portapiezas.
  4. Retire la pieza en bruto del portapiezas, si la hay.
  5. Oriente correctamente el soporte de pilar MEDENTIKA PreFace®:
    • La clavija del mandril de pinzas de sujeción del portapiezas debe insertarse en el taladro del soporte de pilares MEDENTIKA PreFace®.
  6. Inserte el soporte de pilar MEDENTIKA PreFace® en el portapiezas.

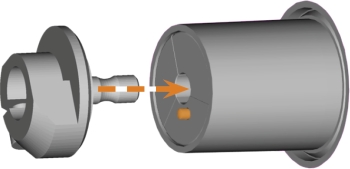

    Insertar el soporte de pilares MEDENTIKA PreFace® en el portapiezas

  7. Introduzca el soporte de pilar MEDENTIKA PreFace® hasta donde sea posible en el portapiezas.
  8. Cierre el portapiezas.

Puede equipar el soporte de pilar con un máximo de 1 pilares prefabricados del tipo MEDENTIKA PreFace®.

Procese únicamente pilares PreFace® que sean adecuados para el mecanizado en húmedo.
