Instalar y utilizar el soporte de pilares MIT Pre-Mill®

¿Cómo utilizo las piezas en bruto MIT Pre-Mill®? ¿Cómo instalo el soporte para los pilares MIT Pre-Mill®?

Este artículo de ayuda describe cómo instalar y utilizar el soporte de pilar para las piezas en bruto MIT Pre-Mill®. El soporte de pilares MIT Pre-Mill® está disponible para la N4.

No todas las versiones de DentalCAM y DentalCNC son compatibles con todos los soportes de pilares. Recomendación: Actualice a la versión más reciente para obtener la máxima compatibilidad.

Installation vorbereiten

  1. Tenga a mano:

    • Feuchtes Tuch
    • Milder Reiniger (opcional)

  2. Reinigen Sie den Rohlingshalter gründlich.

Resumen de artículos

Debe haber recibido los siguientes artículos:

N4

Los componentes suministrados con el soporte de pilar

  1. 1 x Soporte de pilares MIT Pre-Mill
  2. 2 x Zylinderschraube (M4 x 30)
  3. 1 x Kugelkopf-Sechskant-Schraubendreher

Instalar el soporte de pilares MIT Pre-Mill® y los pilares

Con el soporte de pilares MIT Dentium, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Unterstützte vorgefertigte Abutmentrohlinge in DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Instalar el soporte de pilar

Instalar el soporte de pilares MIT Pre-Mill®

  1. Öffnen Sie die Arbeitsraumtür.
  2. Entfernen Sie den Rohling aus dem Rohlingshalter, falls vorhanden.
  3. Oriente correctamente el soporte de pilar MIT Pre-Mill®:
    • Las 3 clavijas de posicionamiento deben insertarse en los orificios del soporte de pilares MIT Pre-Mill®.

  4. Inserte el soporte de pilar MIT Pre-Mill® en el portapiezas.

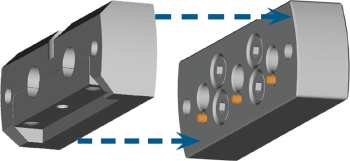

    5. Insertar el soporte de pilares MIT Pre-Mill® en el portapiezas

  5. Introduzca el soporte de pilar MIT Pre-Mill® hasta donde sea posible en el portapiezas.
  6. Para fijar el soporte de pilar MIT Pre-Mill®, enrosque los 2 tornillos de cabeza cilíndrica en el portapiezas utilizando la llave Allen proporcionada.

Puede equipar el soporte de pilar con un máximo de 2 pilares prefabricados del tipo MIT Pre-Mill®.

Procese únicamente pilares Pre-mill® que sean adecuados para el mecanizado en húmedo.

Fijar pilares MIT Pre-Mill®

Puede fijar pilares Pre-mill® en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo del soporte de pilares Pre-mill®. Empuje hacia abajo el tornillo para agrandar el espacio entre las dos partes del soporte de pilares Pre-mill®.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar Pre-mill® en el soporte hasta que esté correctamente asentado. Preste atención a las ayudas de posicionamiento en el respectivo pilar (color naranja) y en la posición de pilar (color azul).

    Ayudas de posicionamiento del pilar Pre-mill® (color naranja) y del soporte (color azul)

    • Si el pilar está correctamente posicionado, las marcas se encuentran en una línea con la junta entre las 2 partes del soporte de pilar.

      Posicionamiento correcto del pilar Pre-mill®

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilares Pre-mill®.
    • El pilar Pre-mill® está fijado.
