Se aplica a: N4

Instalar y utilizar el soporte de pilar DENRACLE Pre-milled

¿Cómo uso las piezas en bruto DENRACLE Pre-milled? ¿Cómo instalo el soporte para los pilares DENRACLE Pre-milled?

Este artículo de ayuda describe cómo instalar y utilizar el soporte de pilar para las piezas en bruto DENRACLE Pre-milled. El soporte de pilar DENRACLE Pre-milled está disponible para las siguientes máquinas:

  • N4

No todas las versiones de DentalCAM y DentalCNC son compatibles con todos los soportes de pilares. Recomendación: Actualice a la versión más reciente para obtener la máxima compatibilidad.

Preparar la instalación

Tenga a mano:

  • Paño húmedo
  • Limpiador suave
  1. Cierre la puerta de la cámara de trabajo.
  2. Para desplazar el husillo a la posición predeterminada, seleccione el siguiente icono en DentalCNC:
  3. Abra la puerta de la cámara de trabajo.
  4. Apague la máquina mediante el interruptor principal.
  5. Desconecte la máquina de la corriente eléctrica.
  6. Limpie a fondo la cámara de trabajo, especialmente el portapiezas.

Resumen de artículos

Debe haber recibido los siguientes artículos:

N4

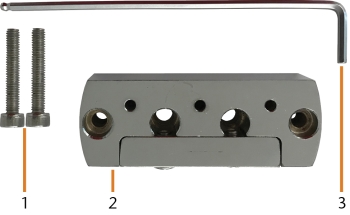

Los componentes suministrados con el soporte de pilar

  1. 2 x Tornillo de cabeza cilíndrica (M4 x 25)
  2. 1 x Soporte de pilares DENRACLE Pre-milled
  3. 1 x Llave hexagonal

Instalar el soporte de pilar DENRACLE Pre-milled y las piezas en bruto

Con el soporte de pilares DENRACLE, la máquina puede procesar pilares con unas geometrías de unión prefabricadas que encajan en el soporte ( Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8).

Usted puede fijar piezas en bruto en el soporte de pilar antes de instalar el soporte en la máquina, o viceversa.

Instalar el soporte de pilar DENRACLE Pre-milled

  1. Abra la puerta de la cámara de trabajo.
  2. Retire la pieza en bruto del portapiezas, si la hay.
  3. Oriente correctamente el soporte de pilar DENRACLE Pre-milled:
    • Las 3 clavijas de posicionamiento deben insertarse en los taladros del DENRACLE Pre-milled soporte de pilares.
  4. Inserte el soporte de pilar DENRACLE Pre-milled en el portapiezas.

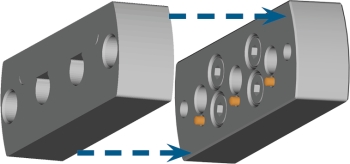

    Inserte el soporte de pilares DENRACLE Pre-milled en el portapiezas

  5. Introduzca el soporte de pilar DENRACLE Pre-milled hasta donde sea posible en el portapiezas.
  6. Para fijar el soporte de pilar DENRACLE Pre-milled, enrosque los 2 tornillos de cabeza cilíndrica en el portapiezas utilizando la llave Allen proporcionada.

Puede equipar el soporte de pilar con un máximo de 2 pilares prefabricados del tipo DENRACLE Pre-milled.

Procese únicamente pilares PreFace que sean adecuados para el mecanizado en húmedo.

Fijar DENRACLE Pre-milled pilares

Puede fijar pilares PreFace en el soporte de pilar de la siguiente manera:

  1. Afloje el tornillo de la posición de pilar deseada. No retire el tornillo.
    • La posición de pilar correspondiente está abierta.
AVISO

Resultados de mecanizado insatisfactorios a causa de exploración errónea de pilares prefabricados

Si hay humedad o suciedad en el pilar prefabricado, la máquina extrae mal los pilares. El resultado del mecanizado se vuelve inservible.

  • Limpie el fuelle antes de insertar los pilares prefabricados, de modo que no gotee líquido refrigerante sobre los mismos.
  • Limpie los pilares prefabricados con un paño seco y sin pelusas antes de procesarlos.

  1. Introduzca el pilar PreFace en el soporte hasta que esté correctamente asentado. La base de la pieza en bruto debe apuntar con su parte plana (marcada en azul) hacia el tornillo de la posición (marcado en naranja).

    Ayudas de posicionamiento del pilar PreFace (color azul) y del soporte (color naranja)

  2. Vuelva a apretar el tornillo correspondiente del soporte de pilar PreFace.
    • El pilar PreFace está fijado.
