Limpiar la pinza de sujeción del portapiezas

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

AVISO

Daños en el portabloques al utilizar un destornillador con el par de apriete incorrecto o al realiza el mantenimiento con la máquina apagada.

Si utiliza un destornillador dinamométrico diferente al incluido en el volumen de suministro, o si realiza el mantenimiento con la máquina apagada, el portabloques puede sufrir daños.

  • Asegúrese de que la máquina esté encendida durante todo el tiempo que dure de reparación.
  • Utilice únicamente el destornillador dinamométrico proporcionado.
  • Asegúrese de aplicar un par máximo de 1,8 Nm.

La grasa para la pinza de sujeción del husillo y para la pinza de sujeción del portapiezas es el mismo artículo.

  1. Tenga a mano:
    • Kit de mantenimiento del portabloques
    • Grasa para pinzas de sujeción
  2.

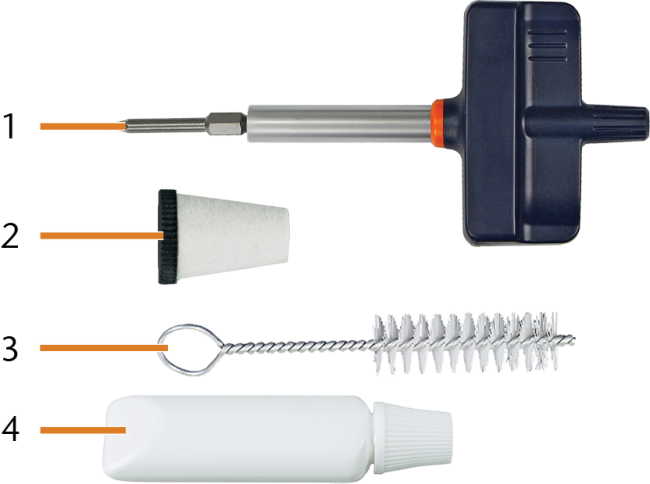

    1. Destornillador de torque (1,8 Nm)
    2. Cono de limpieza
    3. Cepillo de limpieza
    4. Tubo de grasa para pinzas de sujeción
  3. Encienda la máquina mediante el interruptor principal.
  4. Abra la puerta de la cámara de trabajo.
  5. Inserte la punta de la llave dinamométrica en la pinza de sujeción y sujétela en su posición.

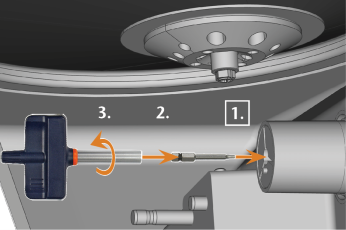

    1. Coloque la llave dinamométrica en el inserto y retire el tornillo.

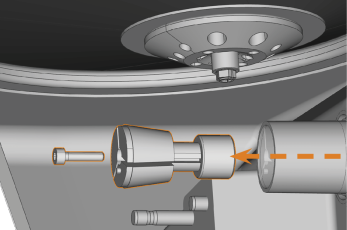

    2. Retire la pinza de sujeción del portapiezas.





  6. Limpie el cono interior del portapiezas utilizando el cono de limpieza del kit de mantenimiento.
  7. Limpie la pinza de sujeción con el cepillo del kit de mantenimiento.
  8. Limpie la superficie de la pinza de sujeción.
  9. AVISO

    Daños en la pinza de sujeción por el uso de grasa inadecuada o incorrectamente aplicada

    El husillo puede resultar dañado si utiliza una grasa inadecuada o si la grasa penetra en las ranuras longitudinales de la pinza de sujeción.

    • Antes de aplicar la grasa, asegúrese de que la pinza de sujeción esté perfectamente limpia.
    • Asegúrese de que no entre grasa en las ranuras longitudinales de la pinza de sujeción.
    • Utilice solo una cantidad muy pequeña de grasa, inferior al tamaño de la cabeza de la aguja.
    • Utilice únicamente la grasa para pinzas de sujeción incluida en el kit de mantenimiento.
  10. Engrase la pinza de sujeción. Aplique la grasa exclusivamente en la superficie cónica (marcada en azul) de la pinza de sujeción. Mantenga la ranura (marcada en rojo) libre de grasa.
  11.

  12. Compruebe el estado del tornillo de fijación y sustitúyalo por un tornillo de repuesto si es necesario.
  13. Introduzca la pinza de sujeción con el tornillo de fijación en el portapiezas hasta donde sea posible. Gire la pinza de sujeción hasta que encaje en su posición y quede correctamente asentada. Dependiendo de la posición, posiblemente tenga que girarla hasta 360°.
  14.

  15. Inserte la punta de la llave dinamométrica en la pinza de sujeción y sujétela en su posición.
  16. Coloque la llave dinamométrica en el inserto y apriete el tornillo.
