Se aplica a: Z4

Sustituir la pinza de sujeción del portapiezas y el tornillo de fijación

¿Cómo se sustituye la pinza de sujeción del portapiezas? ¿Cómo se sustituye el tornillo de fijación de la pinza de sujeción en el portapiezas?

Contenido del juego de reparación

Artículo 240210: 1 pinza de sujeción del portapiezas; 3 Tornillo de fijación para la pinza de sujeción del portapiezas

Artículo 248620: 3 Tornillo de fijación para la pinza de sujeción del portapiezas

Preparar la sustitución

  1. Además del maletín de servicio vhf, tenga preparados los siguientes elementos:
    • Kit de mantenimiento del portabloques
    • Grasa para pinzas de sujeción
  2. Encienda la máquina mediante el interruptor principal.
  3. Abra la puerta de la cámara de trabajo.

Sustituir la pinza de sujeción del portapiezas y el tornillo de fijación

Hay 2 casos:

  • Tornillo de fijación desgastado, pero pinza de sujeción en buen estadoEn este caso, desmonte la pinza de sujeción y vuelva a colocarla con un tornillo de fijación nuevo.
  • Pinza de sujeción desgastadaEn este caso, sustituya la pinza de sujeción por una pieza de repuesto con un tornillo de fijación nuevo.
  • Cuando instale una pinza de sujeción de repuesto, utilice siempre el tornillo de fijación nuevo que se haya suministrado con la pieza de repuesto.
AVISO

Daños en el portabloques al utilizar un destornillador con el par de apriete incorrecto o al realiza el mantenimiento con la máquina apagada.

Si utiliza un destornillador dinamométrico diferente al incluido en el volumen de suministro, o si realiza el mantenimiento con la máquina apagada, el portabloques puede sufrir daños.

  • Asegúrese de que la máquina esté encendida durante todo el tiempo que dure de reparación.
  • Utilice únicamente el destornillador dinamométrico proporcionado.
  • Asegúrese de aplicar un par máximo de 1,8 Nm.

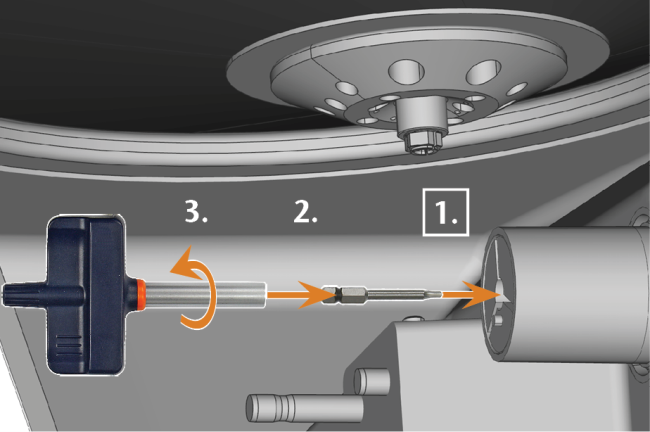

  1. Inserte la punta de la llave dinamométrica en la pinza de sujeción y sujétela en su posición.
  2. Coloque la llave dinamométrica en la punta y desatornille el tornillo girando la llave dinamométrica.

    3.

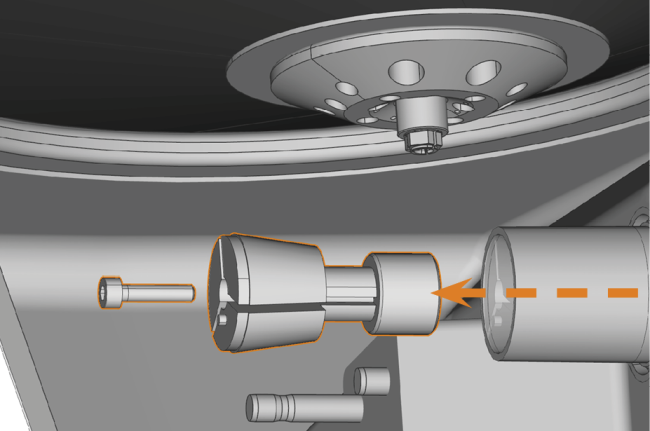

  3. Retire del portapiezas la pinza de sujeción y el tornillo. Deseche el tornillo.

    4.

  4. Limpie el cono interior del portapiezas utilizando el cono de limpieza del kit de mantenimiento.
    • Ha retirado correctamente la pinza de sujeción del portapiezas.

Puede colocar la pinza de sujeción de repuesto o la pinza de sujeción existente si no está desgastada.

  1. Cuando instale una pinza de sujeción de repuesto, utilice siempre el tornillo de fijación nuevo que se haya suministrado con la pieza de repuesto.
  2. Si desea seguir utilizando la pinza de sujeción existente, límpiela y engrásela tal y como se describe en el manual de instrucciones de la máquina.
  3. Introduzca la pinza de sujeción con el tornillo de fijación nuevo lo máximo posible en el portapiezas.
  4. Gire la pinza de sujeción hasta que encaje y quede correctamente asentada. Dependiendo de la posición, posiblemente tenga que girar la pinza de sujeción hasta 360°.

    5.

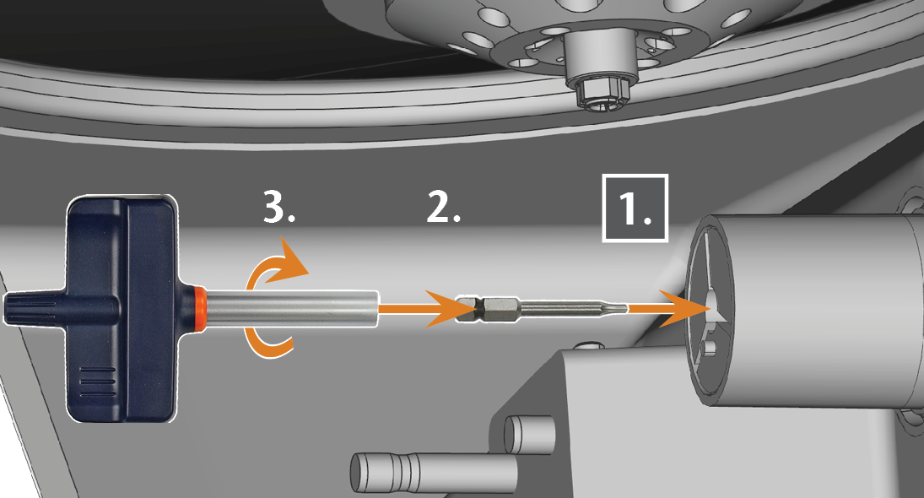

  5. Inserte la punta de la llave dinamométrica en la pinza de sujeción y sujétela en su posición.
  6. Coloque la llave dinamométrica en la punta y atornille el tornillo girando la llave dinamométrica.

    7.

    • Ha instalado correctamente la pinza de sujeción del portapiezas.
