Se aplica a: Z4

Vista general de la máquina

¿Dónde puedo encontrar un resumen de la Z4? ¿Existe una descripción de la Z4?

Con su Z4, podrá mecanizar piezas de diferentes materiales para elaborar objetos de alta calidad en el ámbito dental. En el software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. encontrará una lista de los materiales que puede mecanizar con la máquina.

La máquina ha sido diseñada para el mecanizado en húmedo.

Durante el mecanizado en húmedo, las herramientas y las piezas en bruto están refrigeradas constantemente gracias al líquido refrigerante.

Vista frontal de la máquina

Vista frontal de la máquina

  1. Puerta de la cámara de trabajo
  2. Pantalla táctil para controlar la máquina
  3. Ventanilla de la cámara de trabajo
  4. Cajón combinado

Vista trasera de la máquina

Las máquinas a partir del número de serie Z4ID4... se suministran con un Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo. Las máquinas con número de serie Z4ID2... + Z4ID3... puede equiparse posteriormente con un Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo. El Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo es más eficiente y accesible. El mecanizado con la máquina no cambia por ello.

¡AVISO! El ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. situado en la parte posterior de la máquina puede alcanzar una temperatura de hasta 70 °C durante su funcionamiento.

Máquinas con Ordenador CAM interno

Vista trasera de la máquina

  1. Botón de inicio
  2. Interruptor principal
  3. Panel del ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.
  4. Puerto de red (Ethernet RJ-45)
  5. Conexión eléctrica
  6. Placa de características

Panel del ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno

  1. Puerto HDMI 1.4b
  2. Puerto USB 2.0 con dispositivo WiFi

Máquinas con Ordenador CAM externo

Máquinas a partir del 08/2022 y máquinas reequipadas

Vista trasera de la máquina

  1. Interruptor principal
  2. Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.
  3. Puerto USB 2.0 tipo B
  4. Orificio para el desbloqueo de emergencia del cajón
  5. Placa de características
  6. Puerto de red (Ethernet RJ-45)
  7. Conexión eléctrica

¡AVISO! Las máquinas se suministran con distintas variantes del ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.. Siga las instrucciones de su variante.

Variante 1

Conexiones Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.

  1. Botón de inicio
  2. Conexión eléctrica
  3. Puerto de red (Ethernet RJ-45)
  4. DP 1,2
  5. Antena wifi
  6. Puerto de red (Ethernet RJ-45)
  7. Puerto USB 2.0 tipo A
  8. Antena wifi

Variante 2

Conexiones Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.

  1. Botón de inicio
  2. Conexión eléctrica
  3. Puerto HDMI 1.4
  4. DP 1.2
  5. Puerto de red (Ethernet RJ-45)
  6. Puerto USB 3.1 Gen 1
  7. Puerto USB 2.0 tipo A

La pantalla de su puerta de la cámara de trabajo responde al tacto. Controle la máquina al seleccionar iconos en la interfaz de usuario y recibe información sobre tareas, herramientas y el estado de la máquina.

Una sección de la interfaz de usuario

La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento.

La puerta de la cámara de trabajo funciona con electricidad. Puede abrir y cerrar la puerta a través de la pantalla táctil o con DentalCNC. No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

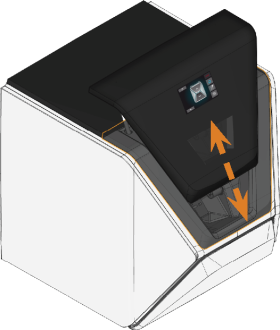

Puerta de la cámara de trabajo

Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.

Cámara de trabajo

  1. Fuelle / Placa de boquillas
  2. Husillo con pinza de sujeción para alojar herramientas
  3. Portapiezas (con pinza de sujeción); Eje giratorio A
  4. Orificio de salida para líquido refrigerante
  5. Soporte de almacenes de herramientas
  6. Palpador de medición
  7. Cámara web

Colores de la iluminación de la cámara de trabajo

Si la iluminación de la cámara de trabajo no es suficiente, procure que haya una iluminación adicional.

La máquina ilumina la cámara de trabajo con diferentes colores. El color cambiará dependiendo del estado de la máquina. Encontrará los colores y el estado de la máquina correspondiente en la tabla siguiente:

Color

Estado

Blanco

La máquina está lista para funcionar.

Puede abrir la puerta de la cámara de trabajo.

Azul

La máquina está operando.

La puerta de la cámara de trabajo está cerrada.

Rojo

Se ha producido una avería en la máquina.

La puerta de la cámara de trabajo está cerrada.

El cajón combinado alberga el depósito de líquido refrigerante y hasta 5 almacenes de herramientas. Puede soltar el cajón combinado mediante la pantalla táctil y después tirarla manualmente.

Cajón combinado

  1. Número de serie de la máquina
  2. Depósito de líquido refrigerante
  3. Cubierta del depósito de líquido refrigerante con tamiz de cesta
  4. Espacio para almacenes de herramientas

La máquina está diseñada para un flujo de trabajo CAD/CAM integrado que le permite fabricar restauraciones con los siguientes componentes:

* No incluido

Puede utilizar la pantalla táctil para el funcionamiento estándar y para el mantenimiento básico.

Si no utiliza un flujo de trabajo CAD / CAM integrado, tendrá que acceder a Windows® en el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. durante el funcionamiento estándar para trabajar directamente con DentalCAM y DentalCNC.

La emisión sonora real de la máquina varía en gran medida según el material mecanizado y las condiciones de mecanizado.

  • Si la máquina está excepcionalmente ruidosa, controle las siguientes condiciones de funcionamiento:
  • Limpieza del portapiezas
  • Condición de las herramientas
  • Calidad de la pieza en bruto
  • Si no es posible impedir que se produzcan ruidos intensos, utilice protección auditiva durante el mecanizado.

Medición del nivel sonoro

Condiciones de medición:

  • Material mecanizado: IPS e.max (bloque, C14)
  • Estado de la herramienta: nuevo

  • Valor medido: Nivel de presión sonora (distancia: 1 m)

  • Medición según ISO 3746, método de control 3

Emisión sonora determinada:

Estado de servicio Presión sonora en la escala de ponderación A

Potencia acústica en la escala de ponderación A

Procesado

81,8 dB(A)

92,3 dB(A)

Otros estados de servicio (cambio de herramientas, movimiento de ejes, etc.)

< 70 dB(A)

–

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar:

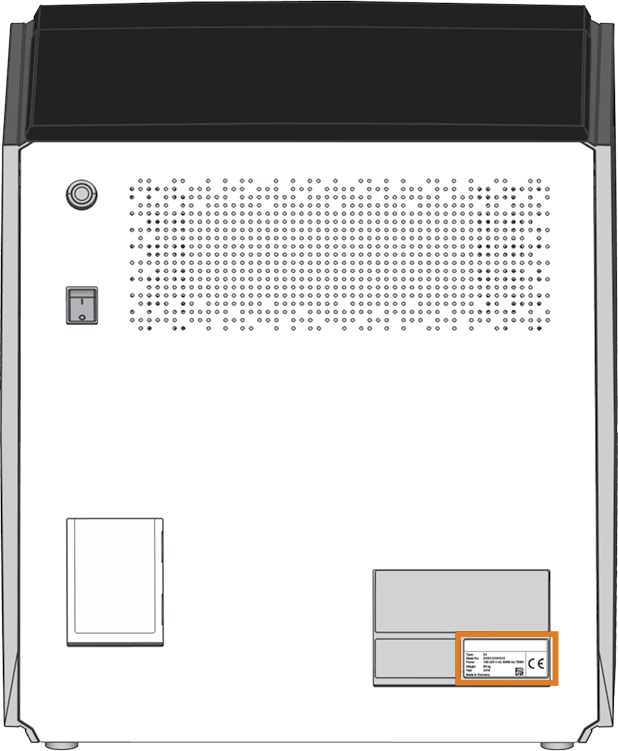

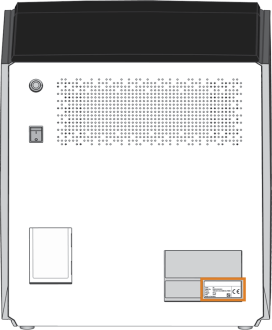

Máquina con ordenador interno: Ubicación de la placa de identificación (marcada en naranja)

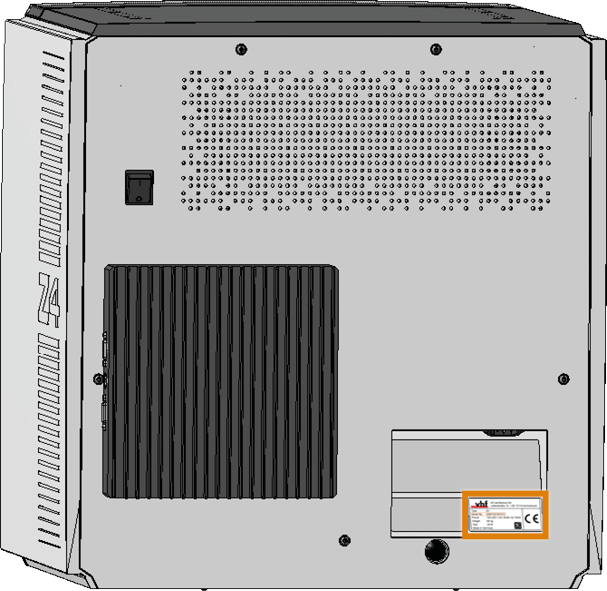

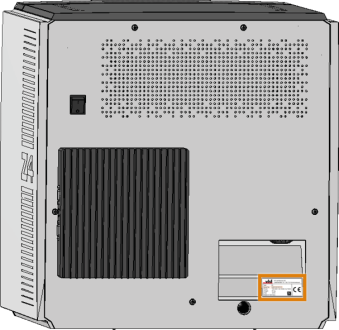

Máquina con ordenador externo: Ubicación de la placa de identificación (marcada en naranja)

Número de serie en la placa de identificación (marcado en naranja)

Además, puede encontrar el número de serie de la máquina en el siguiente lugar:

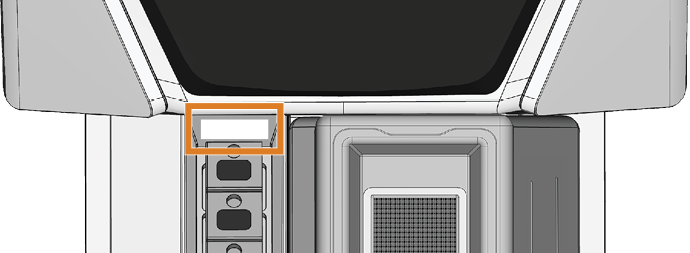

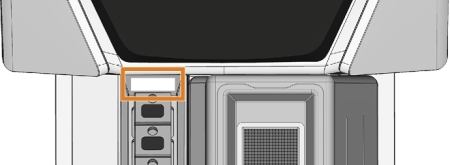

Número de serie (marcado en naranja) en el cajón combinado

Dimensiones (anchura x fondo x altura)



Unidad

Valor

Valor

Valor

Superficie de base (aprox.)

mm

pulg.

400 x 305

15,8 x 12,0

372 × 258

14,7 × 10,2

337 × 324

13,3 × 12,8

Carcasa completamente cerrada (aprox.)



mm

pulg.





mm

pulg.

Máquina con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno

471 x 522 x 507

18,5 x 20,6 x 20,0



Máquina con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo

471 x 612 x 507

18,5 x 24,1 x 20,0

455 × 550 × 630

18 × 21,7 × 24,8

364 × 460 × 473

14,3 × 18,1 × 18,6

Espacio mínimo requerido para el funcionamiento (aprox.)



mm

pulg.





mm

pulg.

Máquina con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno

620 x 620 x 650

24,4 x 24,4 x 25,6



Máquina con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo

620 x 710 x 650

24,4 x 28 x 25,6

800 × 800 × 750

31,5 × 31,5 × 29,6

710 × 785 × 473

28,0 × 30,9 × 18,6

Sistema básico



Unidad

Valor

Valor

Valor

Peso (aprox.)



kg

lb





kg

lb

Máquina con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno

66

146



Máquina con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo

67

148



91

201



52

115

Ejes

– Eje giratorio A / B



4

+190° a -10°

5

360° / ± 35°

4

+190° a -10°

Producción integrada de aire comprimido



Índice de protección (IEC 60529)



IP20





Categoría de sobretensión (IEC 60664-1)



II

II

II

Condiciones ambientales



Unidad

Valor

Valor

Valor

Humedad relativa del aire



80 %, sin condensación

80 %, sin condensación

80 %, sin condensación

Temperatura ambiente para almacenamiento/transporte

°C

°F

‑20 – 60

-4 – 140

‑20 – 60

-4 – 140

‑20 – 60

-4 – 140

Temperatura ambiente para el funcionamiento

°C

°F

10 – 35

50 – 95

10 – 32

50 – 90

10 – 35

50 – 95

Tipo de ubicación



Interior

Interior

Interior

Altura máxima sobre el nivel medio del mar

m

ft

2000

6561

2000

6561

2000

6561

Aire ambiente (IEC 60664-1)



Libre de polvo, grado de contaminación 2

Libre de polvo, grado de contaminación 2

Libre de polvo, grado de contaminación 2

Radiación electromagnética (IEC 61326-1)



Zonas residenciales, empresariales y comerciales

Zonas residenciales, empresariales y comerciales

Zonas residenciales, empresariales y comerciales

Interferencias electromagnéticas (IEC 61326-1)



Entorno industrial

Entorno industrial

Entorno industrial

Husillo



Unidad

Valor

Valor

Valor

Modelo



SFZ 170P (asíncrono)

SFK 550P (síncrono)

SFN+ 400P (síncrono)

Velocidad máxima de rotación

r. p. m.

100.000

60.000

80.000

Potencia nominal con carga permanente (S1)

W

170

550

440

Potencia nominal con funcionamiento periódico ininterrumpido (S6)

W

220

680

600

Potencia máxima (Pmáx.)

W

340

820

800

Diámetro de pinza de sujeción

mm

3

3

3

Herramientas



Unidad

Valor

Valor

Valor

Número máximo de herramientas en almacén



6

16

8

Longitud de herramienta máxima

mm

35

40

35

Portapiezas estándar



Unidad

Valor

Valor

Valor

Dimensión de bloque máx. (largo/profundo/alto)

mm

45 x 20 x 20



45 × 20 × 20

Sistema del líquido refrigerante



Unidad

Valor

Valor

Líquido refrigerante

– Para titanio



Agua potable

Emulsión de agua y lubricante refrigerante Tec Liquid Pro (opcional)

Agua potable

Emulsión de agua y lubricante refrigerante Tec Liquid Pro

Cantidad máxima de líquido refrigerante

l

qt

2

2,1

3,5

3,7

Emisión sonora

Estado operativo

Unidad

Valor

Valor

Valor

Mecanizado

– Nivel de presión sonora

– Nivel de potencia acústica



dB(A)

dB(A)



71 dB(A)



(Undefined variable: GLB_ProductDataN4plus.SoundPowerLevel)



81,8 dB(A)

92,3 dB(A)

Todos los demás estados operativos

dB(A)

< 70 dB(A)

< 70 dB(A)

< 70 dB(A)

Condición de medición

ValorN4+

Valor

Valor

Material mecanizado

Pilar MEDENTIKA® PreFace® de titanio, 11,5 mm

IPS e.max (bloque, C14)

CoCr

Condición de la herramienta

Nuevo

Nuevo

Nuevo

Valor medido

Nivel de potencia acústica

Nivel de presión sonora (distancia: 1 m)

Nivel de presión acústica (distancia: 1 m)

Medición según

ISO 3746, clase de precisión 3

ISO 3746, clase de precisión 3

ISO 3746, clase de precisión 3

Conexiones



Unidad

Valor

Valor

Valor

Conexión eléctrica

(y consumo máximo de potencia en vatios)

V CA

Hz

W

100 – 240

50/60

750

Fusible de vidrio T6,3A L250V

100 – 240

50/60

640

Fusible de vidrioT6,3A L250V

100 – 240

50/60

640

Fusible de vidrio T6,3A L250V

Conexión de red

– Velocidad



RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)

Con el Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo fuera de la máquina.

RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)

RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)

Ordenador CAM externo

Variante 1

Valor

Sistema operativo

Windows 10 IoT Enterprise 2019

Procesador

Intel® Core™ i5-9300H (4 x 2,4 hasta 4,1 GHz)

Memoria

8 GB (2 x SO-DIMM DDR4 PC2400)

Disco duro

SSD M.2 NVMe 256GB PCIe3.0x4

Conexiones

4 × USB 2.0A

1 × DisplayPort 1.2

3 × RJ-45 10BASE / 100BASE-TX / 1000BASE-T (autodetección)

Fuente de alimentación: Tensión de entrada de 12 V CC

Variante 2

Valor

Sistema operativo

Windows 10 Pro/IoT

Procesador

Intel® Core™ i5-9400T

Memoria

8 GB (2 x SO-DIMM DDR4 PC2666)

Disco duro

SSD M.2 B-Key 2280 NVMe 256 GB

Conexiones

2 × USB 2.0A

2 × USB 3.1Gen 1

1 × DisplayPort 1.2

1 × HDMI 1.4

1 × RJ-4510BASE / 100BASE-TX / 1000BASE-T (autodetección)

Fuente de alimentación: Tensión de entrada de 19 V CC

Wifi

Máquinas con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno



Valor

Normas

IEEE 802.11 ac

Velocidad de datos

802.11 ac: velocidad de bajada hasta 867 Mb/s, velocidad de subida hasta 867 Mb/s (20/40 MHz)

802.11 a/b/g/n/ac: velocidad de bajada hasta 300 Mb/s, velocidad de subida hasta 300 Mb/s (20/40 MHz)

Cifrado

WEP de 64 bits

WEP de 128 bits

WPA2-PSK

WPA-PSK

Frecuencia de funcionamiento

2,4 GHz/5 GHz

Canales

2,4 GHz: 1~13 ch

5 GHz: Canales 36~64, canales 100~140

Máquinas con Ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo

Variante 1

Valor

Normas

IEEE 802.11a, b, d, e, g, h, i, k, n, r, u, v, w, ac, ax

Velocidad de datos

802.11ax doble banda 2x 2 160 MHz

Bluetooth®

Bluetooth® 5.2

Cifrado

128-bit AES-CCMP

256-bit AES-GCMP

WPA2, WPA3

802.1X EAP-TLS, EAP-TTLS/MSCHAPv2, PEAPv0-MSCHAPv2

Variante 2

Valor

Normas

IEEE 802.11a, b, d, e, g, h, i, k, n, r, u, v, w, ac

Velocidad de datos

802.11ac doble banda 2x 2 160 MHz

Bluetooth®

Bluetooth® 5.1

Cifrado

128-bit AES-CCMP

256-bit AES-GCMP

WPA2, WPA3

802.1X EAP-TLS, TTLS, PEAP, EAP-SIM, EAP-AKA
