Manejo: ejecutar tareas

A continuación, encontrará el flujo de trabajo para seleccionar, comprobar y ejecutar tareas.

1. Para abrir la sección Tareas, seleccione el icono mostrado.
• Aparece la sección Tareas. Se muestran los detalles de la siguiente tarea en la lista.


1. Nombre de la tarea, información del paciente
2. Tipo de pieza en bruto requerido
3. Casilla de verificación del almacén de herramientas requerido
4. Casilla de verificación para la duración de herramientas
5. Duración prevista de la tarea
6. Flechas para navegar a través de las tareas disponibles
7. Número de la tarea actual / número de tareas disponibles
8. Código de color del almacén de herramientas requerido
9. Icono para iniciar la tarea actual
10. Icono para borrar la tarea actual
2. Utilice las flechas en la esquina inferior izquierda para seleccionar la tarea deseada.




3. Verifique que los elementos [2], [3], [4] se muestran como se requiere:
1. Asegúrese de que la pieza en bruto montada se corresponda con [2] (si no fuera el caso:  Fijar y retirar piezas en bruto).
2. Si aparece en [3], monte el almacén de herramientas correcto ( Colocar y cambiar almacenes de herramientas).
3. Si aparece en [4], sustituya todas las herramientas desgastadas ( Gestionar herramientas).
4. Para iniciar el mecanizado, seleccione el icono mostrado.
• Esto es lo que sucede:
1. Si es necesario, la puerta de la cámara de trabajo se cierra.
2. La máquina determina el tamaño del bloque fijado mediante el husillo. Si el tamaño de bloque medido varía respecto del tamaño de bloque que está guardado en el archivo de tareas, aparecerá el correspondiente mensaje en la pantalla táctil.
5. Si la máquina determinó un tamaño de bloque distinto, proceda del modo siguiente:
   1. Compruebe si el bloque fijado es adecuado para procesar la tarea actual.
   2. Si el bloque es adecuado, inicie la tarea seleccionando en la pantalla táctil.
   3. Si el bloque no es adecuado, interrumpa la tarea seleccionando en la pantalla táctil. Debe volver a iniciar la tarea con un bloque adecuado.
• Si la tarea ya se inició, ocurre lo siguiente:
1. La máquina inicia el procesamiento.
2. La iluminación de la cámara de trabajo se enciende de color azul.
3. La duración restante del mecanizado se muestra en la pantalla táctil.




1. Nombre de la tarea, información del paciente
2. Icono para cancelar la tarea
3. Hora de fin de la tarea
4. Duración restante prevista de la tarea

La duración restante de la tarea es estimada a base de una función autodidacta.

6. Si utiliza exocad ChairsideCAD, no apague su ordenador CAD ni lo desconecte de la red hasta que haya finalizado el mecanizado. De lo contrario posiblemente tenga que reiniciar su máquina y la tarea.
7. Espere hasta que la máquina termine.
• La puerta de la cámara de trabajo se abre. Aparece la siguiente ventana de diálogo en la pantalla táctil.


Ventana de diálogo después de haber finalizado una tarea

8. Retire la pieza en bruto de la cámara de trabajo y compruebe si se ha ejecutado correctamente la tarea.
9. Si está satisfecho, seleccione el icono mostrado en la pantalla táctil.
• La tarea está marcada como finalizada y ya no aparece en la sección Tareas.

Puede restaurar tareas finalizadas con DentalCNC. Lea la documentación correspondiente para obtener más detalles.

10. Si tiene que repetir la tarea, seleccione el icono mostrado en la pantalla táctil.
• La tarea continúa apareciendo en la sección Tareas. Podrá reiniciarla según los requerimientos.
11. Deje abierta la puerta de la cámara de trabajo, para que la cámara de trabajo pueda secarse.

Usted puede cancelar el mecanizado en todo momento. Tiene que reiniciar la tarea con una nueva pieza en bruto. No puede continuar la tarea con la pieza en bruto usada porque la máquina no la reconocerá y aparecerá un mensaje de error.

1. Para cancelar la ejecución de la tarea, seleccione el icono mostrado.
• La máquina le pide que confirme la cancelación.
2. Para confirmar su elección, seleccione el icono mostrado.
• El husillo coloca en el almacén de herramientas la herramienta que se encuentra actualmente en la pinza de sujeción. La puerta de la cámara de trabajo se abre.
3. Si la cámara de trabajo está húmeda, deje la puerta de la cámara de trabajo abierta, para que la cámara de trabajo pueda secar.

La ejecución de la tarea se interrumpe en los siguientes casos:

• El suministro de aire comprimido no es suficiente
• El caudal de líquido refrigerante no es suficiente

Normalmente una tarea interrumpida se reanuda automáticamente después de haberse corregido el error.

La ejecución de tareas se cancela en los siguientes casos:

• En caso de avería en la máquina
• En caso de rotura de una herramienta
• En caso de corte de corriente

Si se canceló una tarea, debe reiniciarla.

Procedimiento en caso de interrupción de la tarea

Si se ha interrumpido la tarea, en la pantalla táctil aparece el mensaje correspondiente.

Si es insuficiente el aire comprimido

1. Espere unos segundos. Esto ya puede resolver el problema.
2. Reinicie la máquina.
3. Si el problema persiste, póngase en contacto con su servicio de atención al cliente.

Si el flujo de líquido refrigerante es insuficiente

1. Compruebe si hay suficiente líquido refrigerante en el depósito.
2. Compruebe si el líquido refrigerante y el depósito, el filtro inclusive, están limpios.

Procedimiento en caso de avería en la máquina

La unidad de mando interna detecta cualquier avería en la máquina en caso de incidencia crítica. La cámara de trabajo se iluminará en rojo. La pantalla táctil muestra el mensaje de error y el código de error enviado por la unidad de mando.

1. Anote el error y el código de error indicados.
2. Reinicie la máquina y el ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.. Si el problema persiste, continúe con el siguiente paso.
3. Desconecte la máquina de la fuente eléctrica y asegúrela contra una reconexión.
4. Contactar con el servicio de atención al cliente. Tenga preparados el mensaje de error y el código de error.
5. Para extraer una pieza en bruto de la cámara de trabajo, abra la puerta de la cámara de trabajo manualmente cuando sea necesario.

Procedimiento en caso de rotura de herramienta

Si una herramienta se rompe durante el mecanizado, la máquina no lo reconocerá inmediatamente. En su lugar, el husillo continuará moviéndose con la herramienta rota. La rotura de herramienta se reconocerá con los siguientes eventos:

• El siguiente cambio regular de herramienta

La rotura de una herramienta puede deberse a lo siguiente:

• La herramienta estaba dañada o desgastada
• La herramienta se colocó en una posición incorrecta o se insertó manualmente en el husillo en el momento incorrecto. Por tanto, no era adecuada para el paso de mecanizado.
• La disposición de los objetos en la pieza («nesting») no estaba suficientemente ajustada al material.

Si se rompe una herramienta, proceda de la siguiente manera:

1. Abra la puerta de la cámara de trabajo.
2. Retire todas las partes de la herramienta rota de la cámara de trabajo y de la pinza de sujeción.
3. Vuelva a añadir la herramienta al ATB virtual y al almacén de herramientas virtual en DentalCNC.
4. Si el husillo tomó la herramienta del almacén de herramientas, compruebe si la herramienta se insertó en la posición correcta. Inserte una herramienta de repuesto en la posición correcta del almacén de herramientas.
5. Si ha insertado la herramienta manualmente en la pinza de sujeción, compruebe si la herramienta rota equivale al tipo de herramienta que se le pidió insertar. Tenga preparada una herramienta de repuesto adecuada.
6. Cierre la puerta de la cámara de trabajo.
7. Reanude la tarea.

Tiene que reiniciar la tarea con una nueva pieza en bruto. No puede continuar la tarea con la pieza en bruto usada porque la máquina no la reconocerá y aparecerá un mensaje de error.

Si las herramientas se rompen a menudo, lea las indicaciones del capítulo relativo a la subsanación de errores.  Subsanación de errores

Procedimiento en caso de corte de energía

Mientras la máquina no reciba energía, no tendrá acceso a la cámara de trabajo. Tampoco tendrá acceso al cajón.

• Después de un breve corte de corriente, reinicie la máquina y el ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC..
• Si necesita acceder a la cámara de trabajo en caso de apagón prolongado, realice una apertura de emergencia de la puerta de la cámara de trabajo.
• Si tiene que acceder al cajón combinado, ejecute un desbloqueo de emergencia del cajón.

La apertura de emergencia se realiza del siguiente modo:

1. Apague la máquina mediante el interruptor principal. Desconecte la máquina de la corriente eléctrica.
• Puede abrir manualmente la puerta de la cámara de trabajo.

La puerta de la cámara de trabajo debería moverse de forma lenta pero regular. Si el movimiento es brusco o si la puerta de la cámara de trabajo se queda atascada, no aplique una fuerza excesiva.

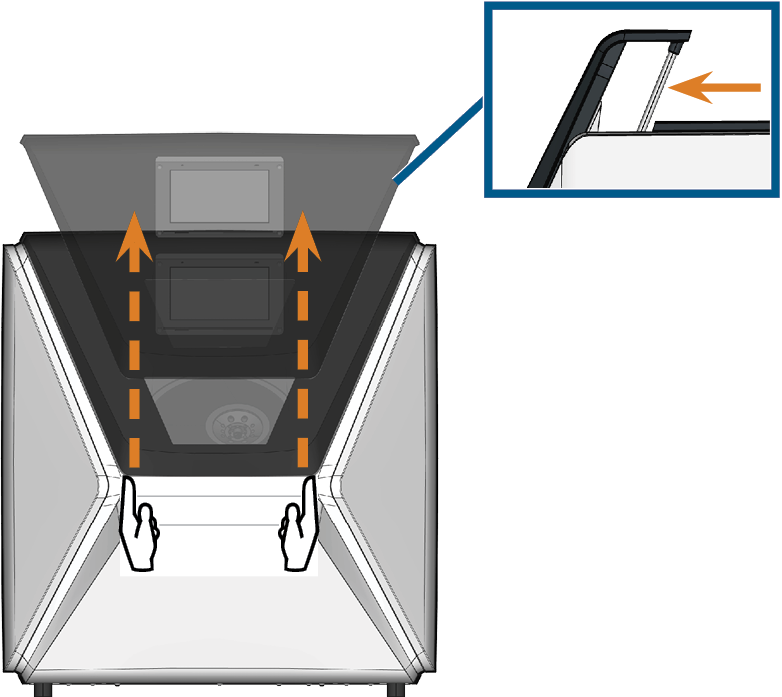

2. Abra la puerta de la cámara de trabajo, empujándola con ambas manos de manera recta y uniforme hacia arriba.
3. Si la puerta solamente puede moverse con un gran esfuerzo, asegúrese de que estén limpios los raíles guía de la parte posterior.




4. Si la cámara de trabajo está húmeda, deje la puerta de la cámara de trabajo abierta, para que la cámara de trabajo pueda secar.
5. Cierre la puerta de la cámara de trabajo empujándola con ambas manos cuidadosamente hacia abajo.

Para desbloquear Cajón combinado en caso de emergencia, deberá retirar la cubierta del panel posterior de la máquina.

Puede retirar la cubierta del panel posterior de la siguiente manera:

1. Apague la máquina mediante el interruptor principal.
2. Desconecte la máquina de todas las líneas.

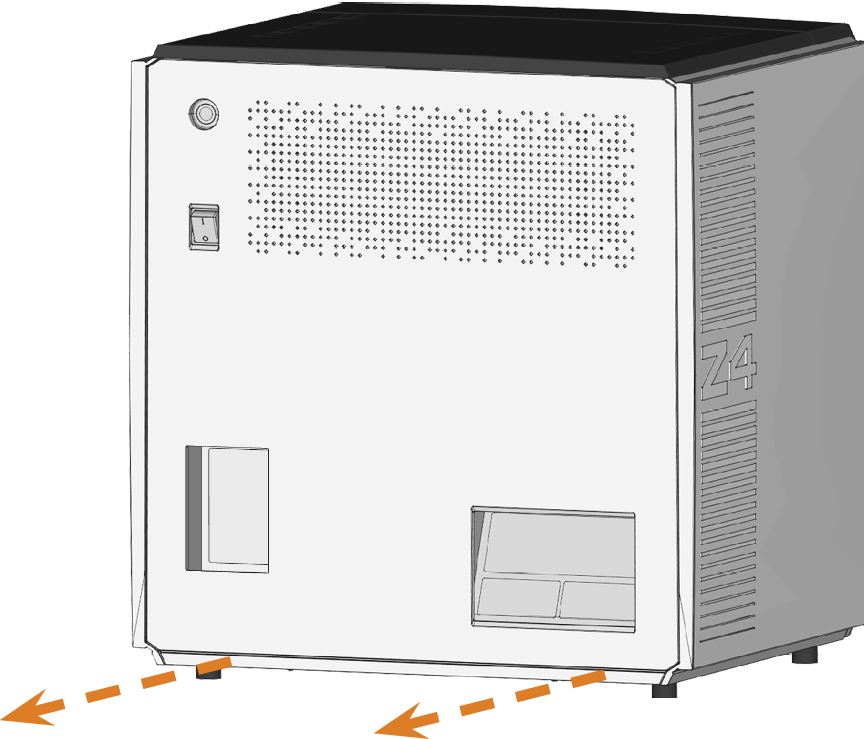

3. Sujete el borde inferior de la cubierta del panel posterior y tire de la misma en su dirección como lo indican las flechas:




4. Para volver a colocar la cubierta del panel posterior, haga lo siguiente:
1. Alinee el borde superior de la máquina y la cubierta de modo que el botón de inicio y el interruptor principal queden situados en el centro de los orificios respectivos.
2. Empuje la cubierta contra la carcasa de la máquina.
• Unos imanes mantienen la cubierta en su sitio.

En caso de un corte de corriente prolongado, abra el cajón combinado manualmente de la siguiente manera:

1. Máquinas con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno: Retire la cubierta del panel posterior.

2. Máquinas con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo: Retire la tapa protectora (marcado en naranja).





3. Inserte un destornillador con una longitud mínima de 5 cm en el orificio mostrado en el lado posterior de la máquina.

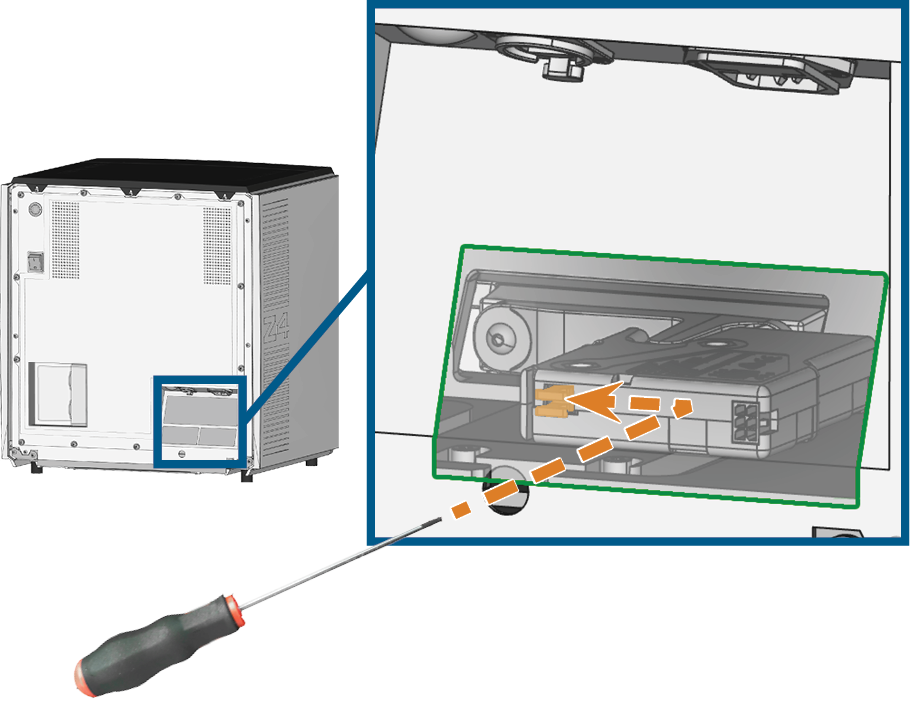

Máquinas con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno

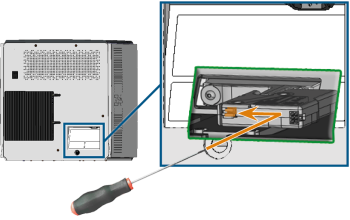

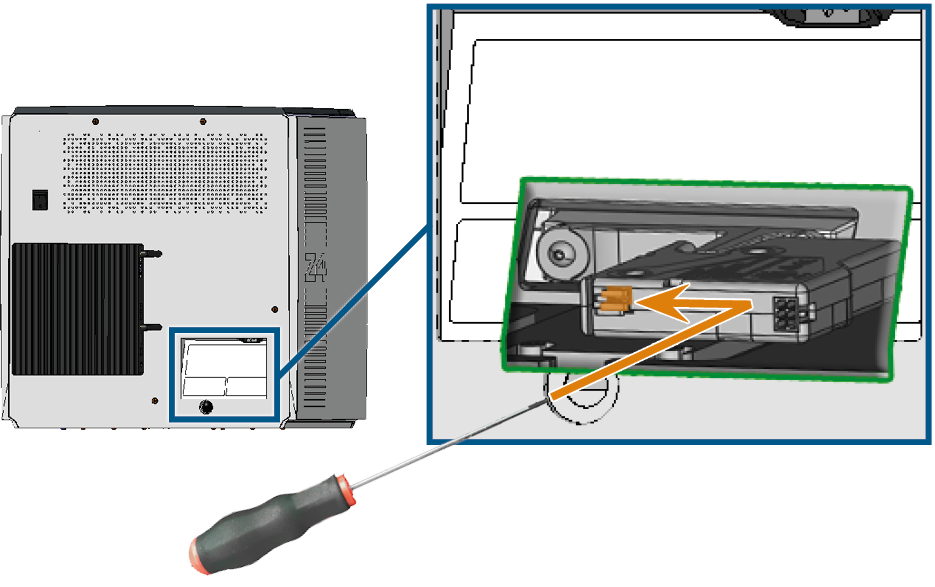

Máquinas con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo

4. Empuje el destornillador hacia arriba a la derecha hasta que encuentre una resistencia.
5. Utilice el destornillador para empujar la palanca de desbloqueo de emergencia hacia la izquierda hasta que se desbloquee el mecanismo.
6. Máquinas con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. interno: Instale la cubierta del panel posterior.
7. Máquinas con ordenador CAM Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC. externo: Coloque la tapa protectora en el orificio.
