Datos técnicos
Dimensiones (anchura x fondo x altura)
|
|
Unidad |
Valor |
|---|---|---|
|
Superficie de base (aprox.) |
mm pulg. |
599 × 266 23,6 × 10,5 |
|
Carcasa completamente cerrada (aprox.) |
mm pulg. |
700 × 444 × 561 27,6 x 17,5 x 22,1 |
|
Espacio mínimo requerido para el funcionamiento (aprox.) |
mm pulg. |
1050 x 770 x 600 27,6 × 26,9 × 22,1 |
Sistema básico
|
|
Unidad |
Valor |
|---|---|---|
|
Peso (aprox.) |
kg lb |
106 234 |
|
Ejes – Eje giratorio A |
|
5 360° / ± 30° |
|
Categoría de sobretensión (IEC 60664-1) |
|
II |
Suministro de aire comprimido externo
|
|
Unidad |
Valor |
|---|---|---|
|
Presión de aire mín./máx. |
psi |
6 / 8 90 / 120 |
|
Presión de aire recomendada |
psi |
7 100 |
|
Consumo de aire (aprox.) – Mecanizado en húmedo
– Mecanizado en seco
|
l/min cfm l/min cfm |
30/35 (a 6/8 bar) 1,1/1,2 cfm (a 90/120 psi) 60/73 (a 6/8 bar) 2,1/2,6 (a 90/120 psi) |
|
Pureza del aire (ISO 8573-1:2010) |
|
Partículas sólidas: clase 3 Agua: clase 4 Contenido total de aceite: clase 3 |
Sistema de aspiración externo
|
|
Unidad |
Valor |
|---|---|---|
|
Capacidad mínima de aspiración |
l/min cfm |
3.000 (a 220 hPa) 105,9 (a 3,2 psi) |
|
Dispositivo de aspiración |
|
Diseñado para el uso comercial en el sector dental Equipado con un filtro de la clase de filtro M |
Condiciones ambientales
|
|
Unidad |
Valor |
|---|---|---|
|
Humedad relativa del aire |
|
80 %, sin condensación |
|
Temperatura ambiente para almacenamiento/transporte |
°C °F |
‑20 – 60 -4 – 140 |
|
Temperatura ambiente para el funcionamiento |
°C °F |
10 – 35 50 – 95 |
|
Tipo de ubicación |
|
Interior |
|
Altura máxima sobre el nivel medio del mar |
m ft |
2000 6561 |
|
Aire ambiente (IEC 60664-1) |
|
Libre de polvo, grado de contaminación 2 |
|
Radiación electromagnética (IEC 61326-1) |
|
Zonas residenciales, empresariales y comerciales |
|
Interferencias electromagnéticas (IEC 61326-1) |
|
Entorno industrial |
Husillo
|
|
Unidad |
Valor |
|---|---|---|
|
Modelo |
|
SFS 300P (síncrono) |
|
Velocidad máxima de rotación |
r. p. m. |
60.000 |
|
Potencia nominal con carga permanente (S1) |
W |
300 |
|
Potencia nominal con funcionamiento periódico ininterrumpido (S6) |
W |
450 |
|
Potencia máxima (Pmáx.) |
W |
600 |
|
Diámetro de pinza de sujeción |
mm |
3 |
Herramientas
|
|
Unidad |
Valor |
|---|---|---|
|
Número máximo de herramientas en almacén |
|
16 |
|
Longitud de herramienta máxima |
mm |
40 |
Portapiezas estándar
|
|
Unidad |
Valor |
|---|---|---|
|
Diámetro de disco mín./máx. |
mm |
98,3 / 98,7 |
|
Máxima altura de disco |
mm |
30 |
|
Altura mín./máx. del borde del disco |
mm |
10 / 10,5 |
Emisión sonora
|
Estado operativo |
Unidad |
Valor |
|---|---|---|
|
Mecanizado |
dB(A) |
77 dB(A) |
|
Todos los demás estados operativos |
dB(A) |
< 70 dB(A) |
|
Condición de medición |
Valor |
|---|---|
|
Material mecanizado |
CoCr |
|
Condición de la herramienta |
Desgastado |
|
Valor medido |
Nivel de presión acústica (distancia: 1 m) |
|
Medición según |
ISO 3746, clase de precisión 3 |
Conexiones
|
|
Unidad |
Valor |
|---|---|---|
|
Conexión neumática, racor rápido (Diámetro) |
mm |
6 |
|
Conexión eléctrica (y consumo máximo de potencia en vatios) |
V CA Hz W |
100 – 240 50/60 850, Fusible de vidrio T6,3A L250V |
|
Puerto USB |
|
2.0A |
|
Puerto de datos para dispositivo de aspiración o unidad de conmutación compatibles |
|
Sí |
|
Conexión de manguera para sistema de aspiración externo (Diámetro) |
mm |
45 |
|
Puerto de datos para módulo de rectificado en húmedo |
|
Sí |
|
Conexión de manguera para módulo de rectificado en húmedo (Diámetro) |
mm |
6 |

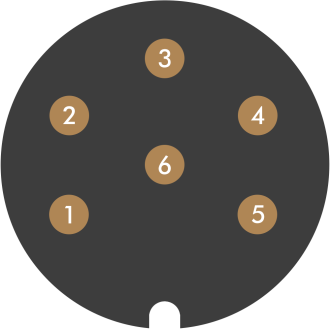

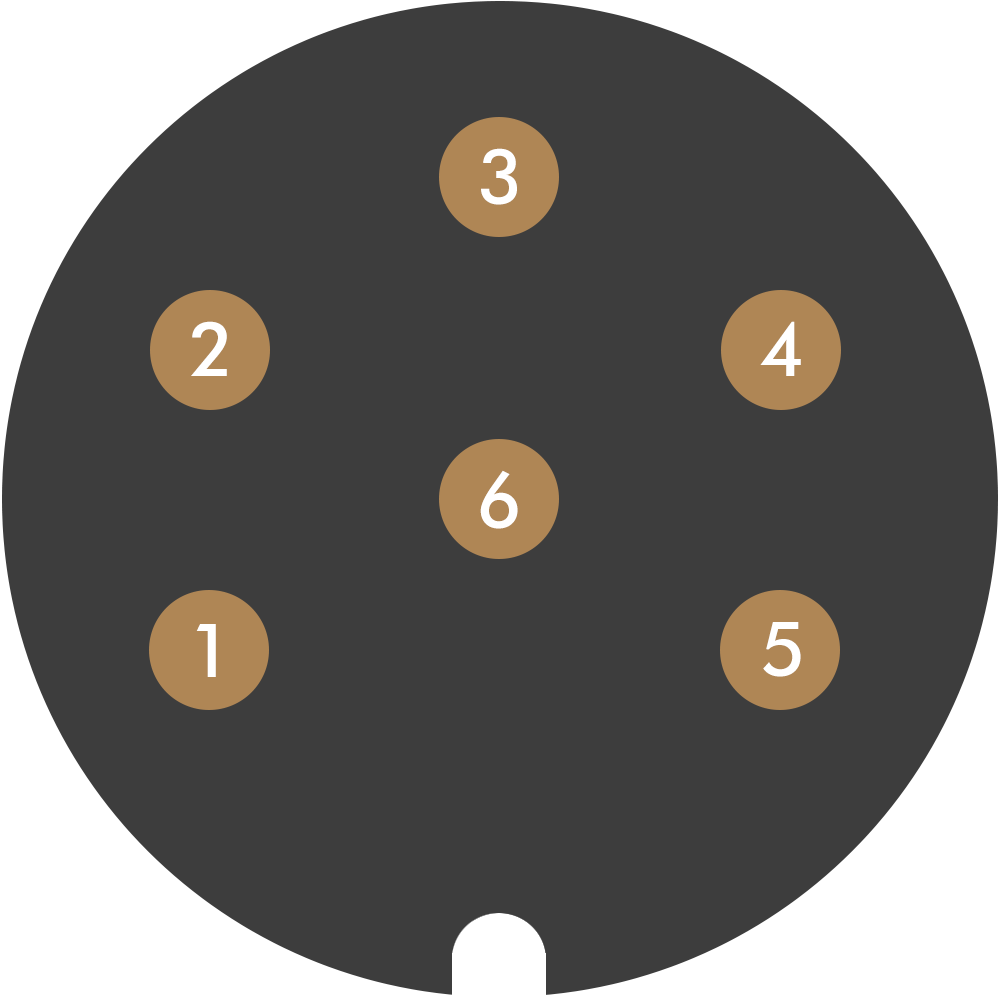

Asignación de pines del puerto de datos del dispositivo de aspiración
80 %, sin condensación
- + 24 V, conmutado, salida 1
- + 24 V, conmutado, salida 2 (no se utiliza)
- + 24 V, continuo
- Entrada de la señal trasera, salida 2 (no utilizada)
- Entrada de la señal trasera, salida 1 (no utilizada)
- Conexión a tierra (PE)
