Se aplica a: S1 y S2

Vista general de la máquina

¿Dónde puedo encontrar un resumen de la S1 & S2? ¿Existe una descripción de la S1 & S2?

Con su S1/S2, podrá mecanizar piezas de diferentes materiales para elaborar objetos de alta calidad en el ámbito dental. En el software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. encontrará una lista de los materiales que puede mecanizar con la máquina.

El cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto de la S2 le permite procesar sucesivamente hasta 8 tareas sin tener que iniciar manualmente cada tarea. La S1 no está equipada con un cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto.

La máquina está diseñada para el mecanizado en húmedo y en seco.

Durante el mecanizado en húmedo, las herramientas y las piezas en bruto están refrigeradas constantemente gracias al líquido refrigerante.

Durante el mecanizado en seco, nuestro sistema antisuciedad reduce el ensuciamiento de las piezas sensibles de la máquina.

El mecanizado en húmedo requiere el módulo de rectificado en húmedo de vhf opcional.. El módulo de rectificado en húmedo y el lubricante refrigerante Tec Liquid Pro requerido se pueden pedir a través del Servicio de atención al cliente.

Vista frontal de la máquina

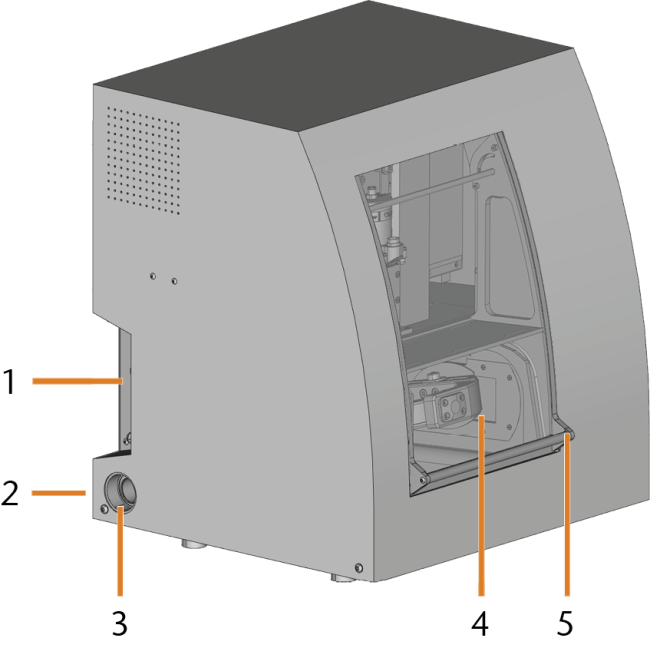

S1: Vista frontal de la máquina

  1. Panel de conexiones e interruptor principal en el lado posterior
  2. Placa de características
  3. Toma de aspiración para el sistema de aspiración
  4. Puerta de la cámara de trabajo
  5. Asa para abrir la puerta de la cámara de trabajo

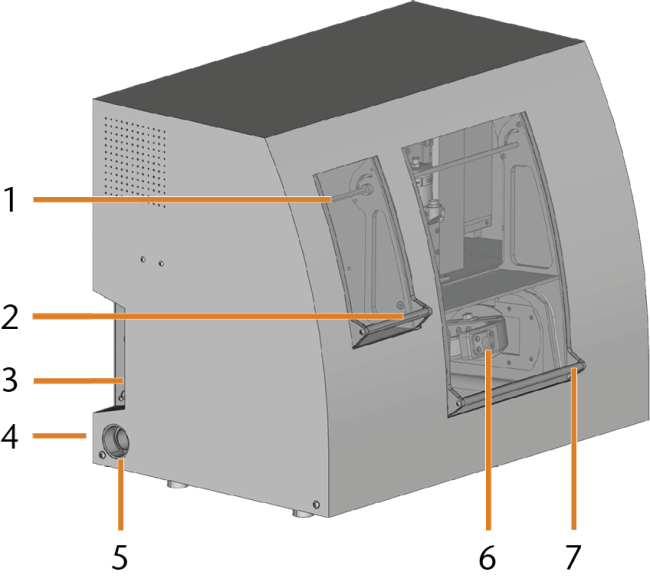

S2: Vista frontal de la máquina

  1. Puerta del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.
  2. Asa para abrir la puerta del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.
  3. Panel de conexiones e interruptor principal en el lado posterior
  4. Placa de características
  5. Toma de aspiración para el sistema de aspiración
  6. Puerta de la cámara de trabajo
  7. Asa para abrir la puerta de la cámara de trabajo

Panel de conexiones

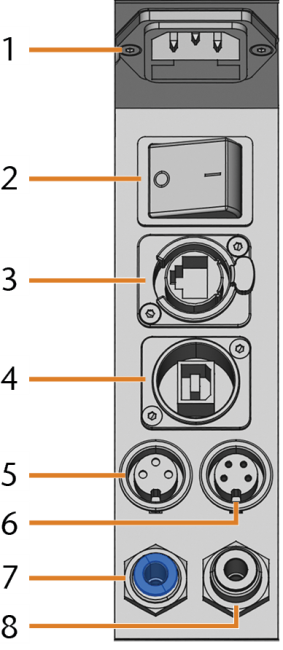

Panel de conexiones de la S1 / S2

  1. Conexión eléctrica incl. fusible de vidrio T6,3A L250V
  2. Interruptor principal
  3. Puerto de red (Ethernet RJ-45)
  4. Puerto USB
  5. Cambio de salida para el módulo de rectificado en húmedo externo opcional
  6. Interfaz de aspiración (4 pines, IEC 61076-2-106)
  7. Conexión de aire comprimido (Racor rápido roscado de 6 mm)
  8. Conexión de líquido refrigerante para el módulo de rectificado en húmedo externo opcional

La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento. Puede abrir y cerrar la puerta de la cámara de trabajo manualmente.

No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

  • Para abrir o cerrar la puerta de la cámara de trabajo, tire de ella hacia arriba o presiónela hacia abajo con la mano. Utilice el asa de la puerta.

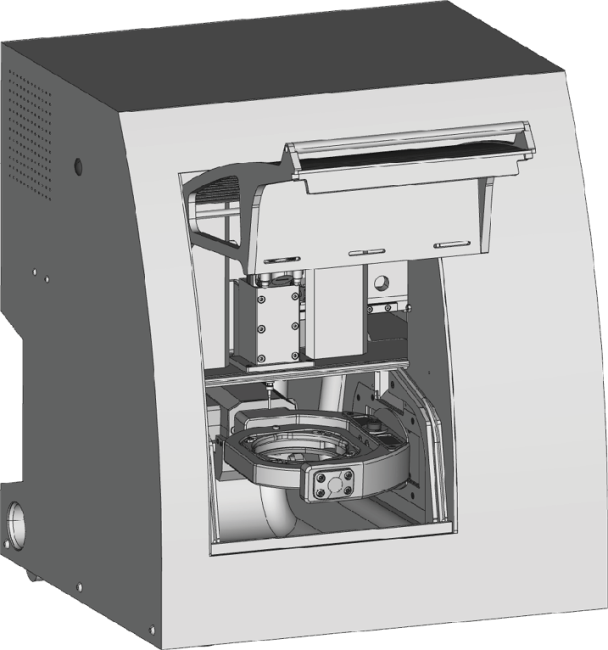

Puerta de la cámara de trabajo

Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.

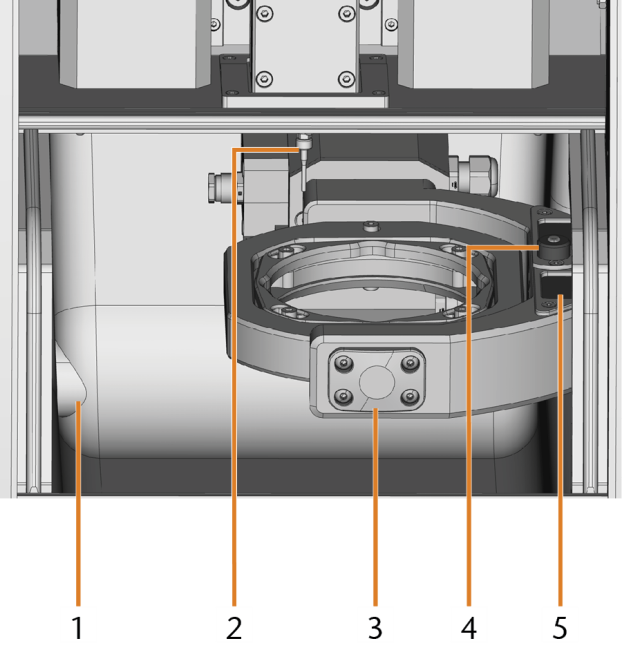

S1: Cámara de trabajo

  1. Orificio de salida para líquido refrigerante / orificio de aspiración
  2. Husillo
  3. Portapiezas; Eje giratorio A; Eje giratorio B
  4. Palpador de medición
  5. Almacén de herramientas

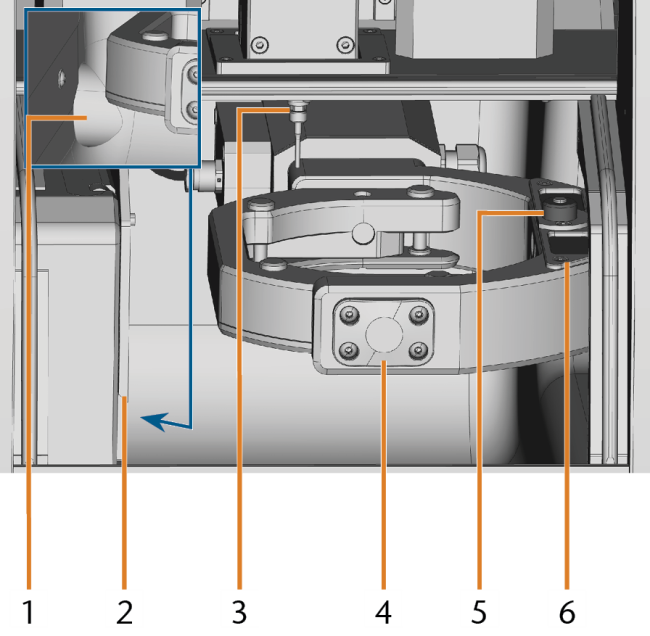

S2: Cámara de trabajo

  1. Orificio de salida para líquido refrigerante / orificio de aspiración
  2. Tapa del cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto
  3. Husillo
  4. Portapiezas; Eje giratorio A; Eje giratorio B
  5. Palpador de medición
  6. Almacén de herramientas

Colores de la iluminación de la cámara de trabajo

Si la iluminación de la cámara de trabajo no es suficiente, procure que haya una iluminación adicional.

La máquina ilumina la cámara de trabajo con diferentes colores. El color cambiará dependiendo del estado de la máquina. Encontrará los colores y el estado de la máquina correspondiente en la tabla siguiente:

Color

Estado

Blanco

La máquina está lista para funcionar.

Puede abrir la puerta de la cámara de trabajo.

Azul

La máquina está operando.

La puerta de la cámara de trabajo está cerrada.

Rojo

Se ha producido una avería en la máquina.

La puerta de la cámara de trabajo está cerrada.

El almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. es la parte del cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto en la que se montan las piezas en bruto que se desea mecanizar. El cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto carga y descarga automáticamente las piezas en bruto hacia y desde la cámara de trabajo. La máquina puede contener hasta 8 piezas en bruto.

La puerta del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. cubre el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. y protege al usuario de lesiones durante el funcionamiento. El cambiador de piezas en brutoCerrado El componente de la máquina que almacena varias piezas en bruto en un almacén y es capaz de cargarlas automáticamente en la cámara de trabajo.. Si utiliza la búsqueda, utilice cambiador de piezas en bruto o almacén de piezas en bruto solo puede funcionar si la puerta del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. está cerrada. La puerta del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática. se puede abrir y cerrar con la mano.

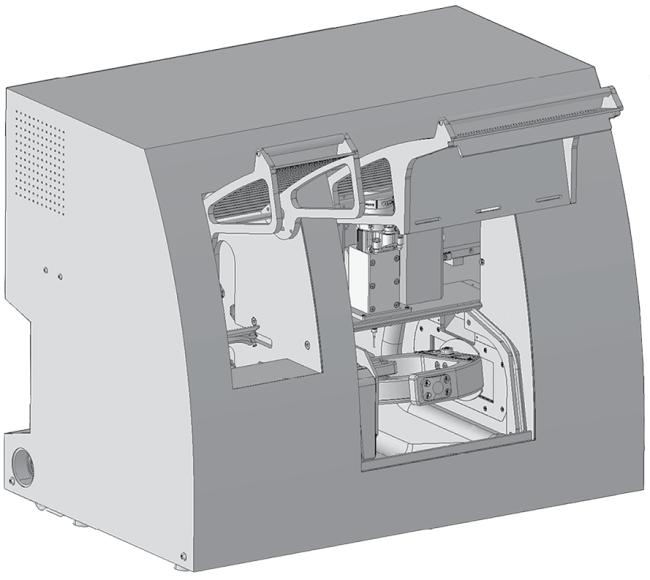

Puerta del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.

Para trabajar con la máquina, utilice un ordenador Windows® («ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.») y un software especialmente desarrollado para ello («software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC.»). El software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. consta de los siguientes componentes:

  • DentalCAMUna aplicación CAM para crear y calcular piezas en bruto virtuales («tareas»)
  • DentalCNCUna aplicación CNC para mecanizar tareas y realizar el mantenimiento de la máquina.

Para crear y diseñar objetos dentales también necesitará un programa CAD (esta se vende por separado a través de distribuidores especializados).

Le puede interesar el resumen del flujo de trabajo de DentalCAM y DentalCNC.

El sistema antisuciedad reduce la suciedad y el desgaste de las piezas sensibles de la máquina.

El sistema antisuciedad no sustituye a la limpieza periódica de la máquina. Sin una limpieza periódica, la vida útil de la máquina disminuye de forma significativa.

AVISO

Daños en la máquina durante el mecanizado en seco sin un sistema de aspiración

Para el mecanizado en seco debe instalarse un sistema de aspiración externo que sea operativo. De lo contrario, la máquina se ensucia con el tiempo y se vuelve defectuosa.

  • Siempre utilice un sistema de aspiración externo correctamente instalado y operativo durante el mecanizado en seco.

El sistema antisuciedad consta de los siguientes componentes:

Mecanizado en seco

  • Sistema de aspiración externo Un dispositivo de aspiración externo crea vacío en la cámara de trabajo y aspira los residuos del mecanizado.
  • Aire soplado en la cámara de trabajo Mantiene los residuos del mecanizado alejados del husillo y de otras piezas de la máquina.
  • Sensor de vacío interno Controla constantemente el vacío en la cámara de trabajo
  • Ionizador El ionizador descarga eléctricamente los residuos de mecanizado de ciertos materiales para reducir su dispersión por la cámara de trabajo.

Mecanizado en húmedo

El líquido refrigerante mantiene los residuos de mecanizado alejados de las piezas sensibles de la máquina.

La emisión sonora real de la máquina varía en gran medida según el material mecanizado y las condiciones de mecanizado.

  • Si la máquina está excepcionalmente ruidosa, controle las siguientes condiciones de funcionamiento:
  • Limpieza del portapiezas
  • Condición de las herramientas
  • Calidad de la pieza en bruto
  • Si no es posible impedir que se produzcan ruidos intensos, utilice protección auditiva durante el mecanizado.

Medición del nivel sonoro

Condiciones de medición:

  • Material mecanizado: CoCr
  • Estado de la herramienta: gastado

  • Valor medido: Nivel de presión sonora (distancia: 1 m)

  • Medición según ISO 3746, método de control 3

Emisión sonora determinada:

Estado de servicio Presión sonora en la escala de ponderación A

Procesado

77 dB(A)

Otros estados de servicio (cambio de herramientas, movimiento de ejes, etc.)

< 70 dB(A)

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Panel de conexiones

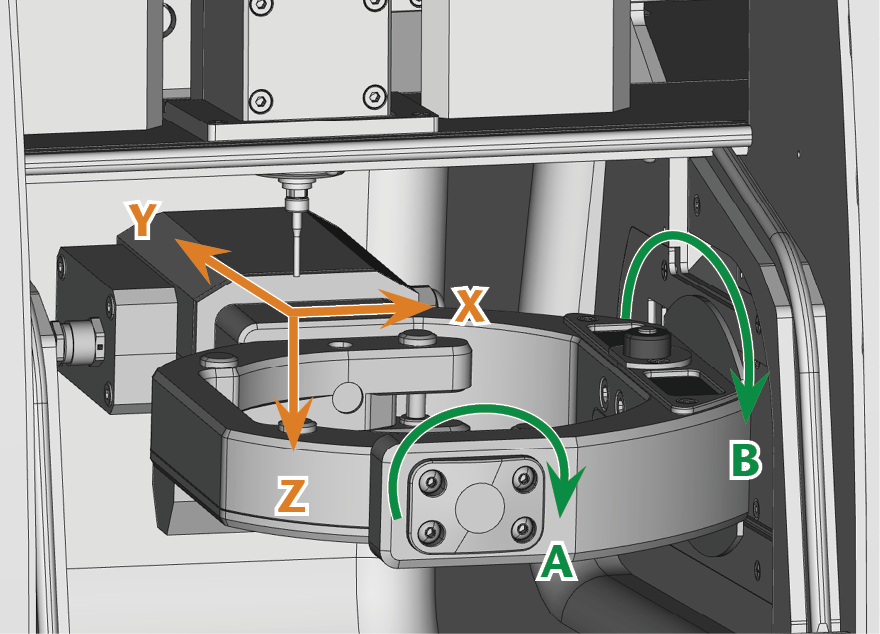

Esta máquina tiene 5 ejes: 3 ejes lineales y 2 ejes giratorios.

S1 y S2: Ejes lineales X, Y, Z (El husillo se desplaza a lo largo de estos ejes.); Ejes giratorios A, B (El portapiezas gira alrededor de estos ejes.)

Dimensiones (anchura x fondo x altura)



Unidad

S2 /S1

Superficie de base (aprox.)





mm

pulg.





mm

pulg.

S2:

599 × 266

23,6 × 10,5



S1:

362 × 266

14,3 × 10,5

Carcasa completamente cerrada (aprox.)





mm

pulg.





mm

pulg.

S2:

700 × 444 × 561

27,6 x 17,5 x 22,1



S1

489 × 444 × 557

19,3 × 17,5 × 21,9

Espacio mínimo requerido para el funcionamiento (aprox.)



mm

pulg.





mm

pulg.

S2:

1050 x 770 x 600

27,6 × 26,9 × 22,1



S1:

840 x 770 x 600

33,1 x 30,3 x 23,6

Sistema básico



Unidad

S2 /S1

Peso (aprox.)

kg

lb





kg

lb

102

225



S1:

75

165

Ejes

– Eje giratorio A



5

360° / ± 30°

Categoría de sobretensión (IEC 60664-1)



II

Suministro de aire comprimido externo



Unidad

S2 /S1

Presión de aire mín./máx.

bar

psi

6 / 8

90 / 120

Presión de aire recomendada

bar

psi

7

100

Consumo de aire (aprox.)

l/min

cfm

80

2,8

Pureza del aire (ISO 8573-1:2010)



Partículas sólidas: clase 3

Agua: clase 4

Contenido total de aceite: clase 3

Sistema de aspiración externo



Unidad

S2 /S1

Capacidad mínima de aspiración

l/min

cfm

3.000 (a 220 hPa)

105,9 (a 3,2 psi)

Dispositivo de aspiración



Diseñado para el uso comercial en el sector dental

Equipado con un filtro de la clase de filtro M

Condiciones ambientales



Unidad

S2 /S1

Humedad relativa del aire



80 %, sin condensación

Temperatura ambiente para almacenamiento/transporte

°C

°F

‑20 – 60

-4 – 140

Temperatura ambiente para el funcionamiento

°C

°F

10 – 35

50 – 95

Tipo de ubicación



Interior

Altura máxima sobre el nivel medio del mar

m

ft

2000

6561

Aire ambiente (IEC 60664-1)



Libre de polvo, grado de contaminación 2

Radiación electromagnética (IEC 61326-1)



Zonas residenciales, empresariales y comerciales

Interferencias electromagnéticas (IEC 61326-1)



Entorno industrial

Husillo



Unidad

S2 /S1

Modelo



SFS 300P (síncrono)

Velocidad máxima de rotación

r. p. m.

60.000

Potencia nominal con carga permanente (S1)

W

300

Potencia nominal con funcionamiento periódico ininterrumpido (S6)

W

450

Potencia máxima (Pmáx.)

W

600

Diámetro de pinza de sujeción

mm

3

Herramientas



Unidad

S2 /S1

Número máximo de herramientas en almacén



16

Longitud de herramienta máxima

mm

40

Portapiezas estándar



Unidad

S2 /S1

Diámetro de disco mín./máx.

mm

98,3 / 98,7

Máxima altura de disco

mm

30

Altura mín./máx. del borde del disco

mm

10 / 10,5

Sistema del líquido refrigerante



Unidad

S2 /S1

Preparado para mecanizado en húmedo



Requiere el módulo de rectificado en húmedo de vhf

(solo S2) Cambiador de piezas en bruto



Unidad

/S2

Número de ranuras



8

Método de montaje



Se necesita marco de pieza en bruto (suministrado por 8)

Conexiones



Unidad

S2 /S1

Conexión neumática, racor rápido (Diámetro)

mm

6

Conexión eléctrica

(y consumo máximo de potencia en vatios)

V CA

Hz

W

100 – 240

50/60

850, Fusible de vidrio T6,3A L250V

Puerto USB



2.0A

Puerto de datos para dispositivo de aspiración o unidad de conmutación compatibles



Sí

Conexión de manguera para sistema de aspiración externo (Diámetro)

mm

45

Puerto de datos para módulo de rectificado en húmedo



Sí

Conexión de manguera para módulo de rectificado en húmedo (Diámetro)

mm

6

Requisitos del sistema de DentalCAM

Requisitos del sistema
