Se aplica a: R5

Desembalaje y posicionamiento

Selección del lugar de instalación

El lugar de instalación debe cumplir los valores límite y los requisitos del capítulo Datos técnicos.

 Datos técnicos

Desembalar la máquina

1. Retire los tornillos (marcados en naranja) que fijan la tapa de la caja de transporte.

   El número de tornillos puede variar.



2. Levante la tapa (marcada en naranja).



3. Retire los accesorios.

4. Retire almohadilla superior (marcada en naranja).



5. Retire los tornillos (marcados en naranja) que fijan el marco de la caja al palé.

   El número de tornillos puede variar.



6. Levante el marco de la caja (marcado en naranja) del palé.



7. Retire los 2 rellenos de espuma.





8. Extraiga la caja de accesorios del inserto de espuma.

9. Agarre las asas del sistema de ayuda para el transporte y levante la máquina para retirarla del inserto de espuma. Utilice tantas personas para transportar la máquina como exija la ley.



10. Coloque la máquina sobre una superficie que pueda soportar su peso.

11. ¡AVISO! Asegúrese de que las siguientes distancias de seguridad se mantengan siempre.









12. Utilice la hebilla para soltar la correa (marcada en naranja). Retire la correa.

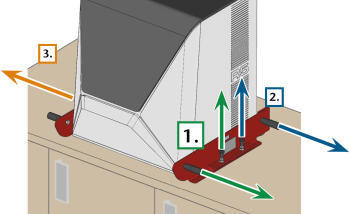

13. Tire de los dos pernos de bloqueo hacia arriba y retire el sistema de ayuda para el transporte.



14. Retire la cubierta.

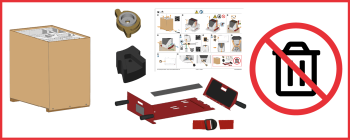

15. Conserve todas las piezas del juego de embalajes para posibles envíos al servicio de atención al cliente.
