Se aplica a: R5

Limpiar la máquina

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

ATENCIÓN

Dificultades respiratorias causadas por el polvo de proceso

Si le entra polvo de mecanizado en los pulmones, puede sufrir dificultades respiratorias.

  • Después del mecanizado en seco, limpie la máquina únicamente con un sistema de aspiración correctamente instalado y activado.
  • Utilice una mascarilla de la clase FFP2 durante toda la limpieza.
  • No limpie nunca la máquina con aire comprimido.
ATENCIÓN

Riesgo de lesiones por astillas

Al limpiar con aire comprimido, pueden salir astillas despedidas y provocarle lesiones.

  • No limpie nunca la máquina con aire comprimido.
AVISO

Daños en las guías lineales o en el husillo al limpiar con aire comprimido

Si utiliza aire comprimido para limpiar la cámara de trabajo, las virutas de material pueden alcanzar las guías lineales o los rodamientos del husillo.

  • Nunca limpie la cámara de trabajo con aire comprimido.

No vierta agua adicional en la cámara de trabajo. El depósito de líquido refrigerante puede rebosar.

La limpieza de la cámara de trabajo incluye los siguientes componentes:

  • Palpador de medición
  • Portapiezas
  • Ventanilla
  • Cámara web
  • Almacenes de herramientas
  • Soporte de almacenes de herramientas

Estos componentes tienen diferentes intervalos de mantenimiento según la tabla de mantenimiento. Por lo tanto, en función de los elementos que necesite limpiar, debe limpiar la cámara de trabajo todos los días o todas las semanas.

  • Cuando realice la limpieza semanal, realice también una limpieza diaria.

Realizar la limpieza diaria

  1. Tenga a mano:
    • Un paño húmedo
    • Un detergente suave (opcional)
    • Un paño seco (si la máquina se ha utilizado solo para mecanizado en seco)
    • Una aspiradora
  2. Cierre la puerta de la cámara de trabajo.
  3. Mueva los ejes a la posición de limpieza seleccionando el icono representado en la vista Mecanizado en DentalCNC.
  4. Abra la puerta de la cámara de trabajo.

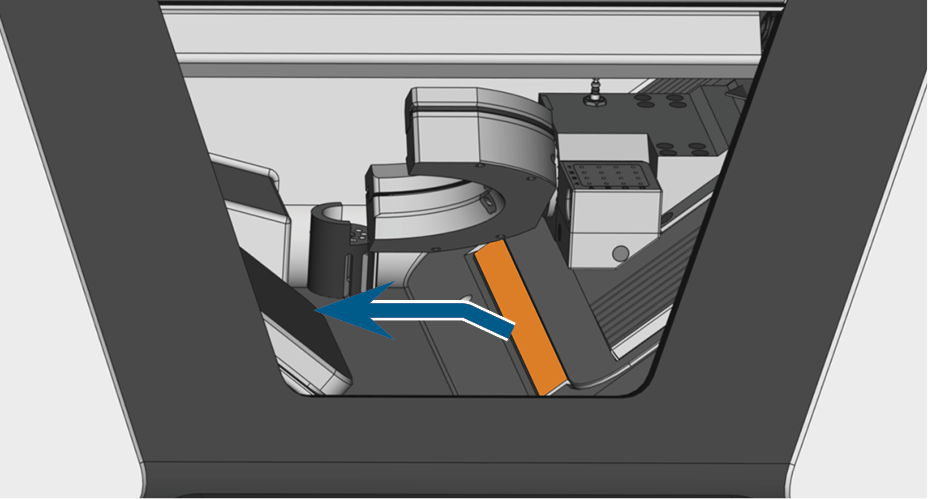

  5. Levante la banda protectora (marcada en naranja) por el lado izquierdo y extráigala de la máquina. Límpiela a fondo.

    6.

  6. Si la máquina se ha utilizado solo para mecanizado en seco:
    1. Aspire la suciedad gruesa de la cámara de trabajo con la aspiradora.
    2. Limpie todas las superficies y rendijas de la cámara de trabajo a fondo con el paño seco. Utilice un limpiador suave si fuera necesario.
  7. Si la máquina se ha utilizado para mecanizado en húmedo: Limpie a fondo todas las superficies y rendijas de la cámara de trabajo con el paño húmedo. Utilice un limpiador suave si fuera necesario.

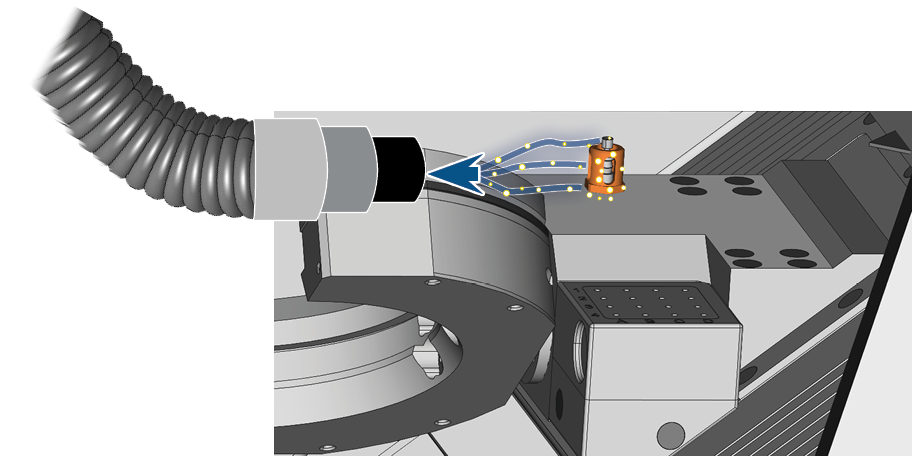

  8. Aspire todos los restos de mecanizado del palpador de medición a una distancia de 3 cm.

    9.

  9. Limpie el portapiezas desde todos los lados con un cepillo/pincel. Limpie especialmente todas las partes movibles y aberturas del portapiezas.
  10. Deje secar la cámara de trabajo.
  11. Instale la banda protectora en la cámara de trabajo:

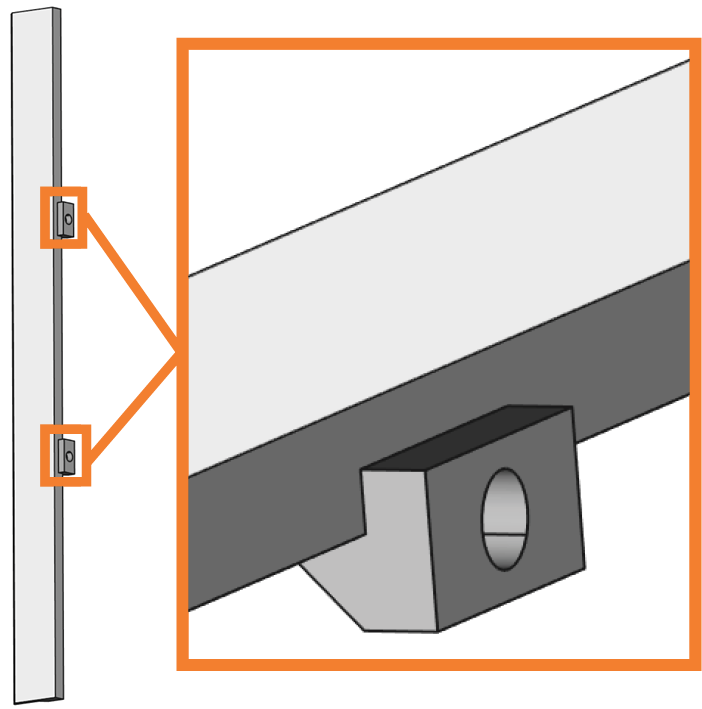

    1. Oriente la banda protectora de forma que los imanes (marcado en naranja) queden en el lado inferior derecho.

      2. Orientación correcta de la banda protectora para la instalación

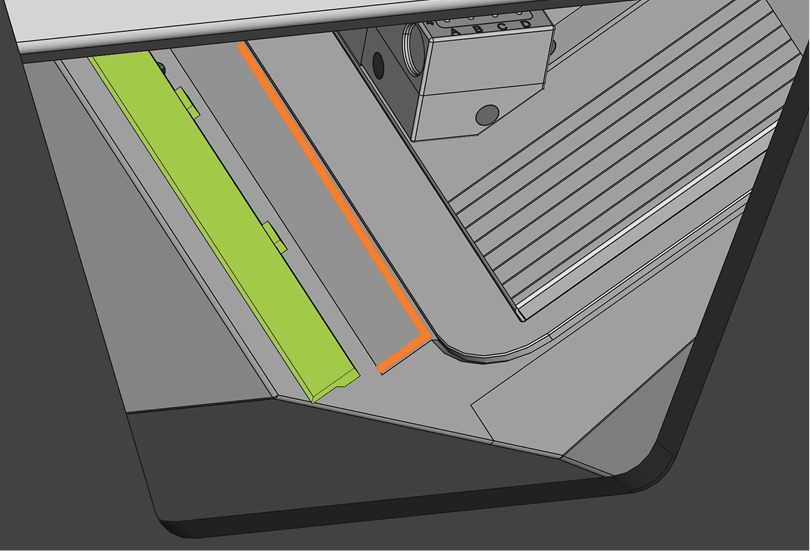

    2. Alinee el borde derecho y el inferior de la banda protectora (de color verde) con las líneas naranjas imaginarias que se muestran en la siguiente ilustración.

      3.

    3. Empuje la banda protectora hacia la derecha hasta que encaje en su posición.

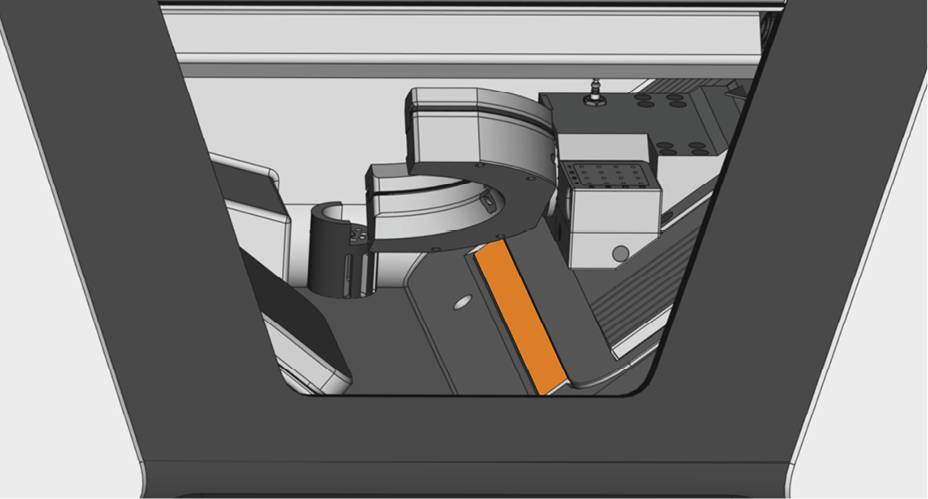

    Barra protectora correctamente instalada (marcada en naranja)

    • Los imanes inmovilizan la banda protectora.

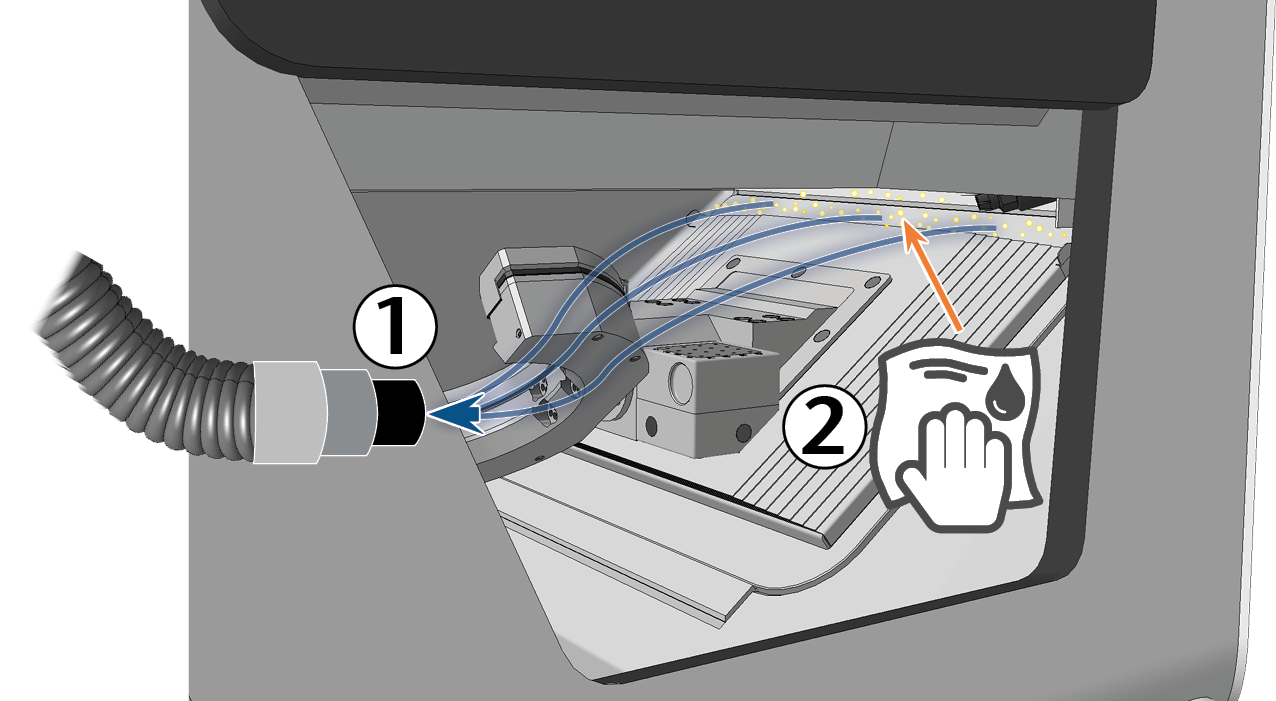

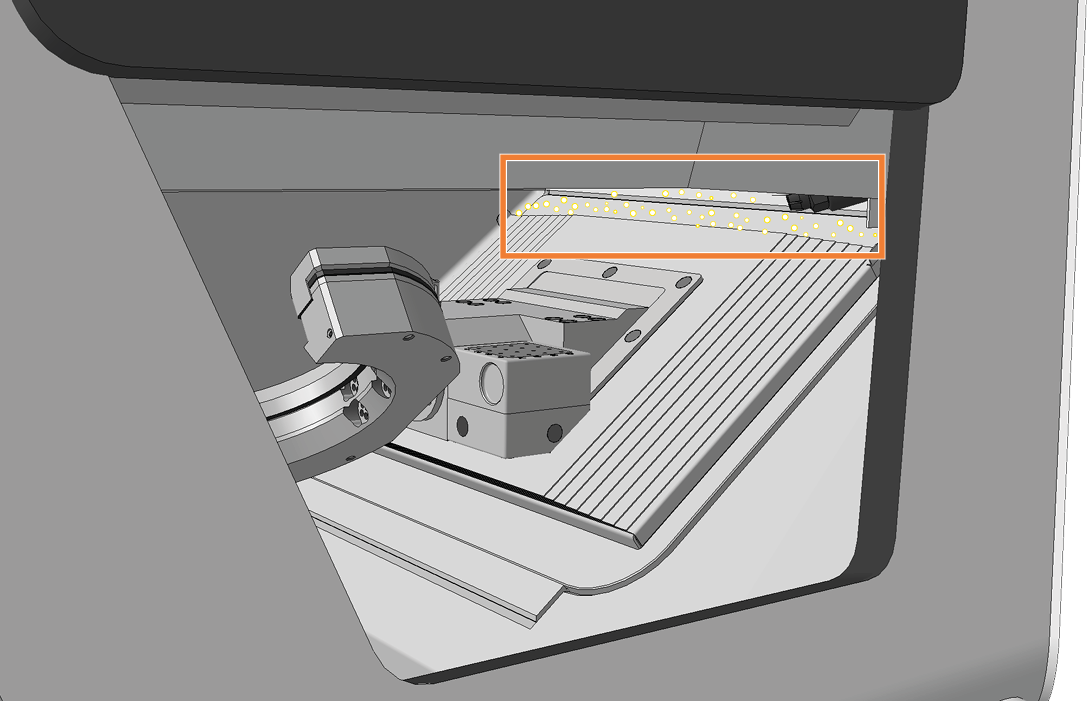

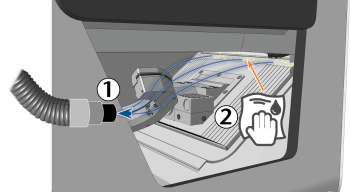

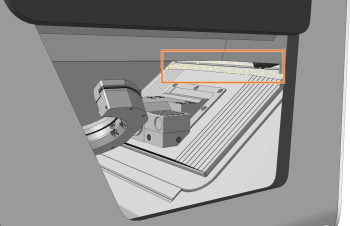

  12. Retire todos los residuos de mecanizado por encima de las láminas del lado derecho (área marcada en naranja):

    1. Utilice un dispositivo de aspiración para la limpieza general.

    2. Utilice un paño para la limpieza a fondo.

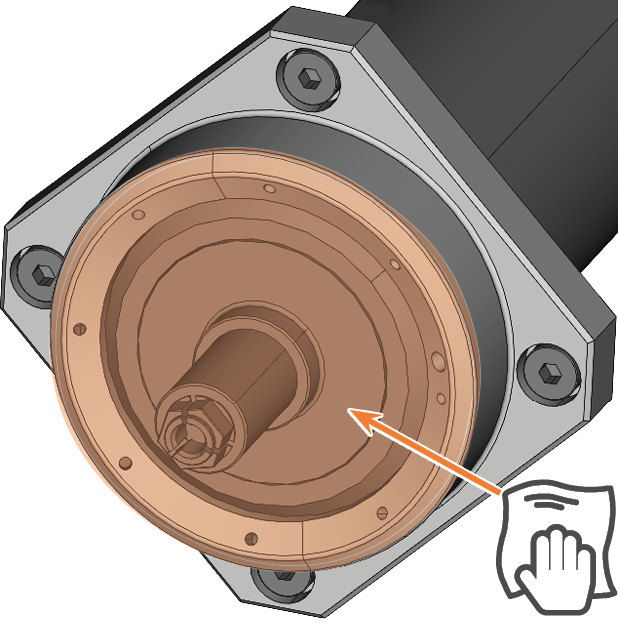

  13. Limpie la placa de la boquilla del husillo con un paño.



  14. Cierre la puerta de la cámara de trabajo.
  15. Mueva los ejes a la posición predeterminada seleccionando el icono representado en la vista Mecanizado en DentalCNC.

Realizar la limpieza semanal

Limpieza de la cámara de trabajo

  1. Realice la limpieza diaria.
  2. Tenga a mano: El cepillo de limpieza para el portapiezas.
  3. Cierre la puerta de la cámara de trabajo.
  4. Mueva los ejes a la posición de limpieza seleccionando el icono representado en la vista Mecanizado en DentalCNC.
  5. Abra la puerta de la cámara de trabajo.
  6. Retire el almacén de herramientas de la cámara de trabajo. Límpielo con un dispositivo de aspiración y un paño húmedo.
  7. Limpie el soporte de almacenes de herramientas con el paño húmedo.
  8. Aplique un poco de grasa para pinzas de sujeción a los pernos del soporte de almacenes de herramientas.

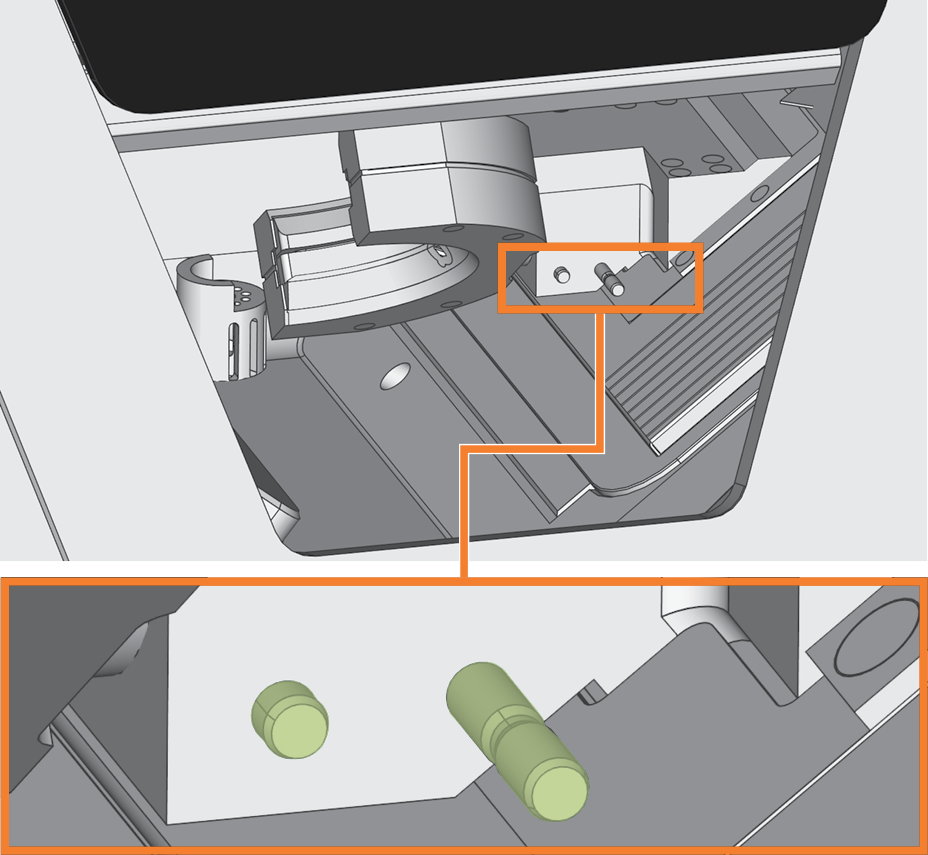

    9. Pernos del soporte de almacenes (de color verde)

  9. Coloque el almacén de herramientas en el soporte.
  10. Desatornille la tapa protectora de la cámara web y limpie el interior con un paño seco.

    11.

  11. Limpie la cámara web con un paño húmedo. Atornille la tapa protectora.

  12. Para limpiar el filtro de la ventilación de la cámara de trabajo, haga lo siguiente:

    Este filtro solo se utiliza en máquinas con números de serie que empiezan por R5ID7.

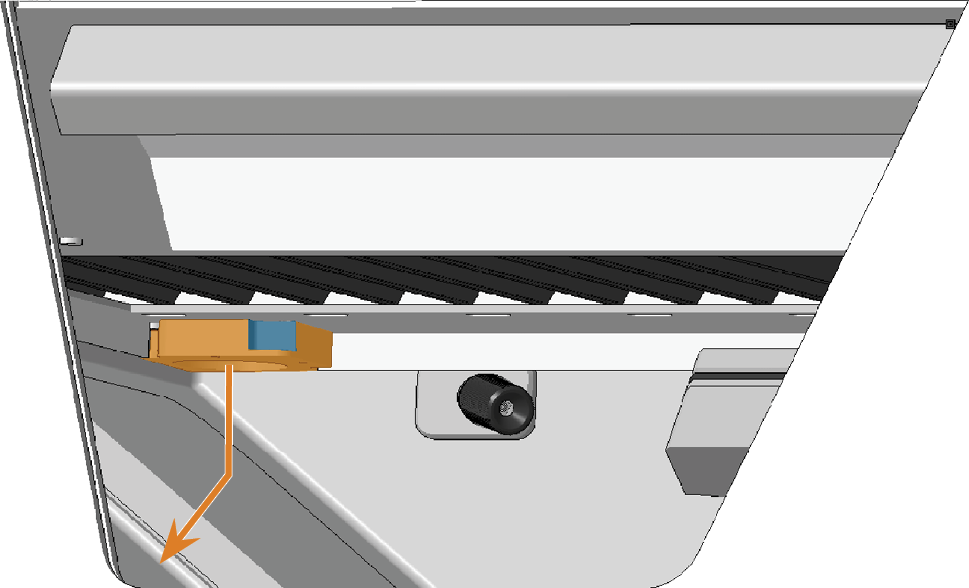

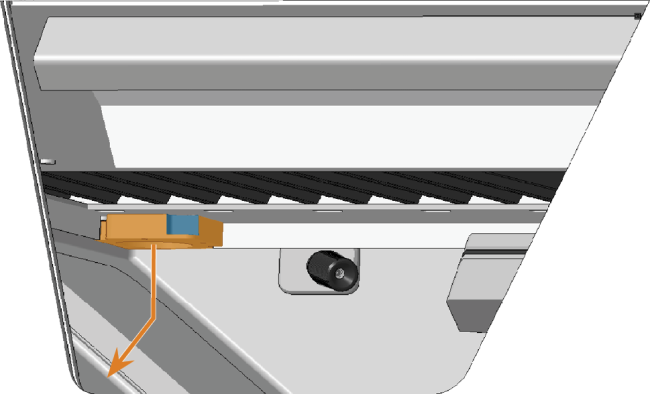

    1. Baje el filtro (marcado en naranja) y retírelo de la cámara de trabajo. Utilice el rebaje (marcado en azul) del filtro.

      2.

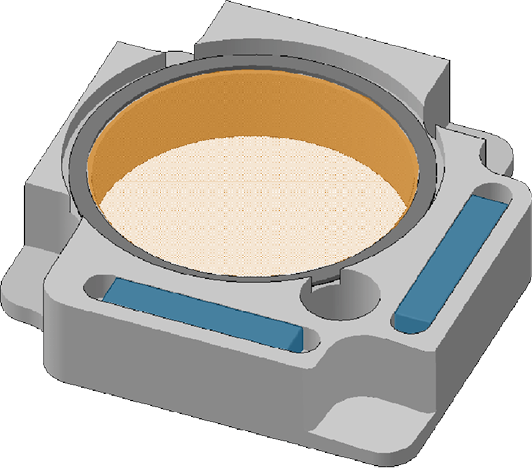

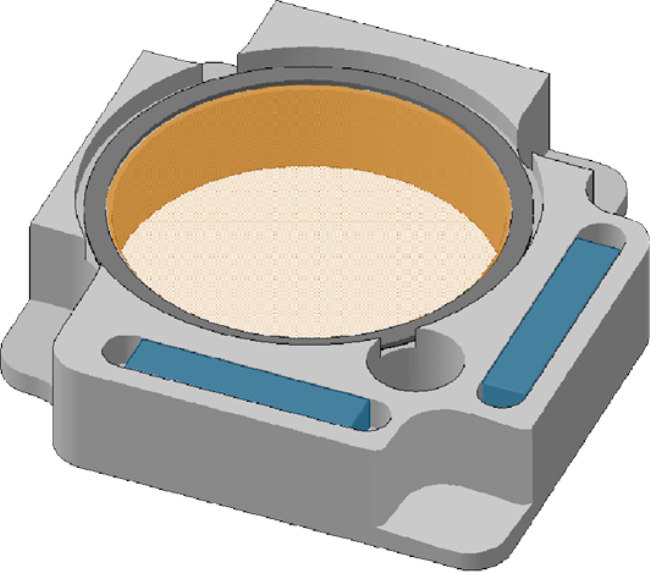

    2. Limpie la malla del filtro (marcada en naranja) con un dispositivo de aspiración o con aire comprimido.

    3. Limpie los imanes (marcados en azul) y las superficies de contacto del filtro y de la cámara de trabajo con un paño.

      4.

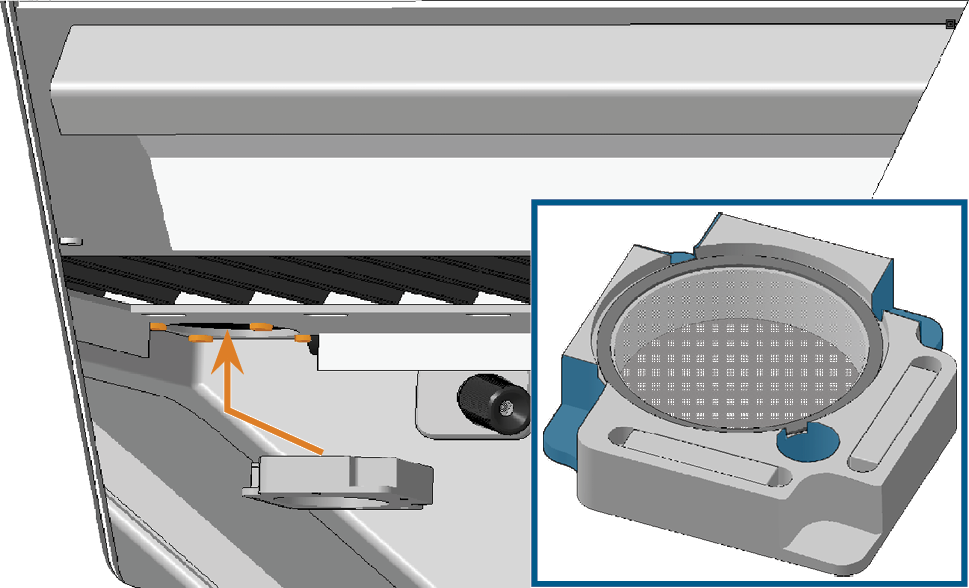

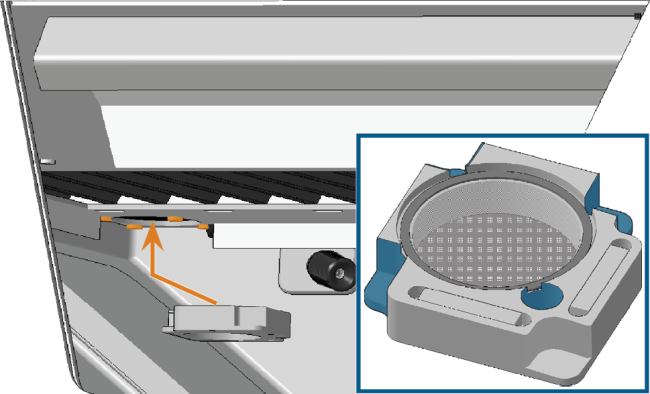

    4. Alinee los rebajes (marcados en azul) del filtro con los tornillos (marcados en naranja) de la ventilación de la cámara de trabajo y coloque el filtro. El filtro se fija con imanes.

      5.

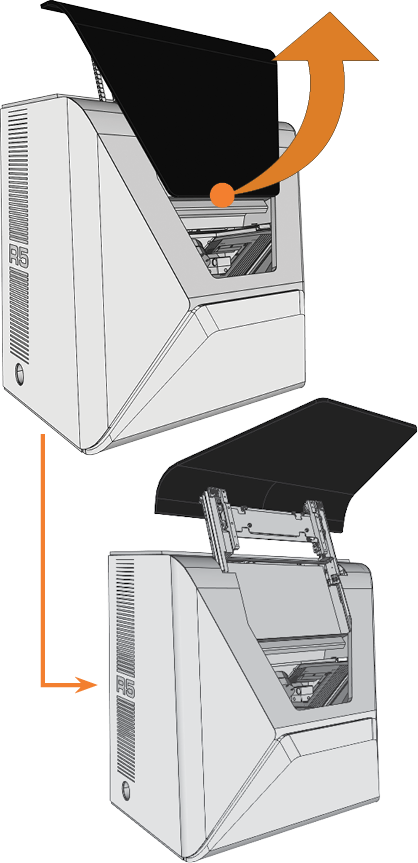

  1. Sujete la puerta de la cámara de trabajo por el centro del borde inferior y pliéguela hacia arriba.

    2.

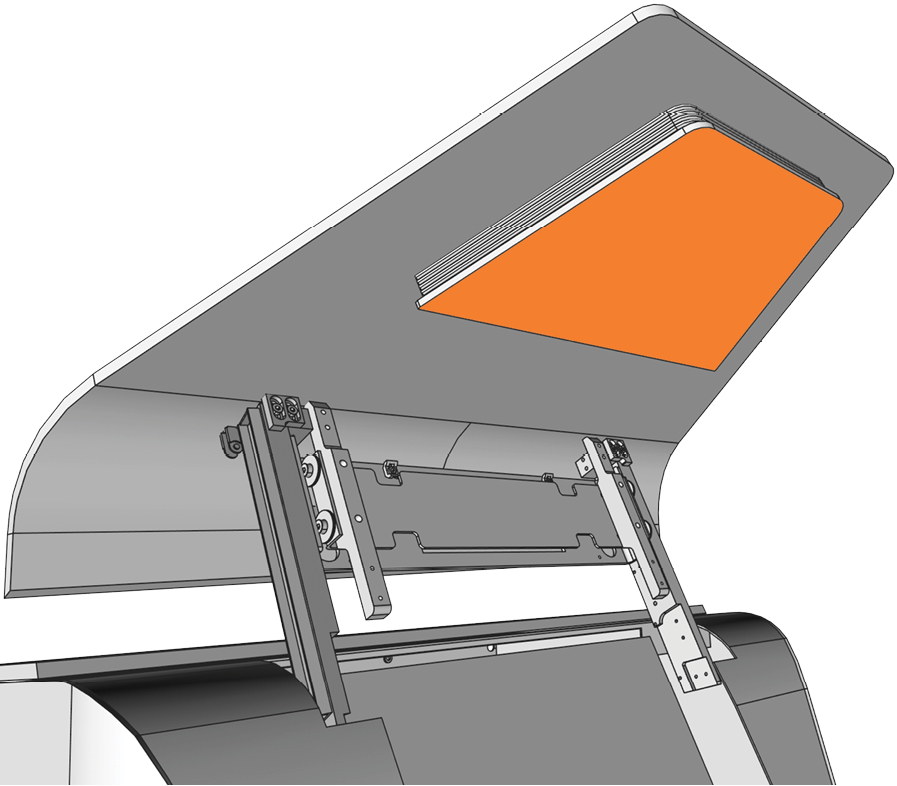

  2. Limpie el interior de la ventanilla (marcada en naranja) con un paño húmedo. Si es necesario, utilice un detergente suave.

    3. )

  3. Sujete la puerta de la cámara de trabajo por el centro del borde inferior y pliéguela hacia abajo.
    • La puerta de la cámara de trabajo queda bloqueada en su posición.
  4. Cierre la puerta de la cámara de trabajo.
  5. Si DentalCNC muestra un mensaje indicando que debe plegar hacia abajo la puerta de la cámara de trabajo, entonces la puerta no está completamente plegada hacia abajo. Repita los dos pasos anteriores.
  1. Abra el compartimento combinado.
  2. Retire todos los objetos del almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática..
  3. Limpie el almacén de piezas en brutoCerrado Parte del cambiador de piezas en bruto en la que se almacenan las piezas en bruto para la carga automática.. Limpie bien a fondo las palancas de sujeción.
  4. Retire el depósito de líquido refrigerante.
  5. Limpie todas las superficies del compartimento combinado.
  • Mueva los ejes a la posición predeterminada seleccionando el icono representado en la vista Mecanizado en DentalCNC.

    • Limpieza de la carcasa

    1. Limpie la carcasa:

        ¡AVISO! Daños en la carcasa por producto y limpieza incorrectos

      1. Limpie la superficie con un paño de microfibra seco.

        Asegúrese de que no se desprendan los iconos adhesivos. Las láminas adhesivas son especialmente sensibles al frotamiento y a los productos de limpieza corrosivos.

      2. Si de esta forma no se elimina la suciedad, humedezca el paño. Utilice un limpiador de pH neutro si es necesario.

        • Evite el contacto de la superficie con sustancias alcalinas o ácidas. Especialmente los polvos metálicos muestran una reacción altamente sensible.

        • Si se utiliza un producto de limpieza especial para eliminar determinados tipos de suciedad, compruebe previamente si el producto es apto aplicándolo en una zona oculta de la pieza pintada.
