Se aplica a: Módulo de rectificado en húmedo

Vista general de la máquina

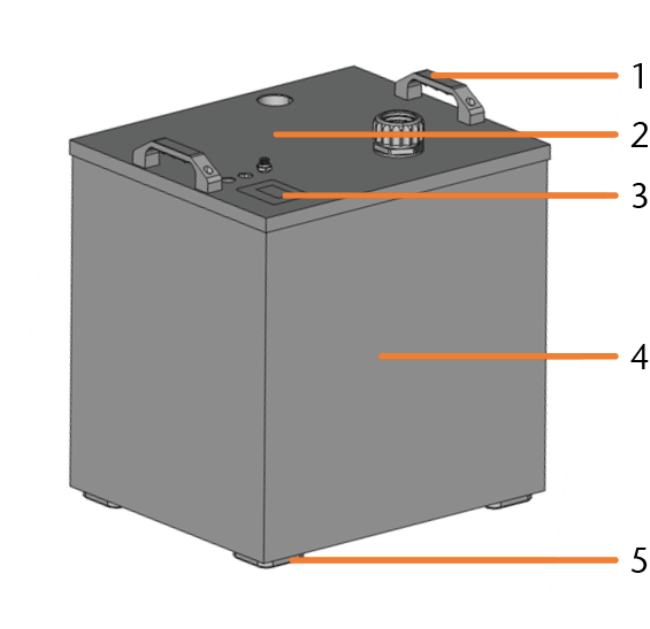

Vista frontal de la máquina



  1. Mango
  2. Inserto del módulo
  3. Pantalla
  4. Carcasa
  5. Pata de la carcasa/rueda

Inserto del módulo



  1. Depósito del filtro fino
  2. Bomba de líquido refrigerante
  3. Cajón del filtro grueso
  4. Pata de apoyo
  5. Filtro de pliegues planos
  6. Estación de medición

Panel de conexiones



  1. Conexión eléctrica
  2. Entrada de conmutación para la bomba de líquido refrigerante
  3. Conexión de líquido refrigerante
  4. Conexión para la manguera de aspiración
  5. Conexión para la manguera de unión

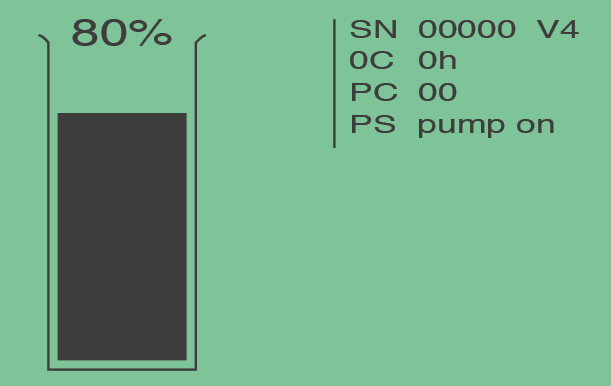

Pantalla

La pantalla muestra de un vistazo todos los datos importantes del módulo de rectificado en húmedo:

  • Nivel de llenado del líquido refrigerante

  • Horas de funcionamiento

  • Versión del sistema de control

  • Estado de la bomba de líquido refrigerante

Nivel de llenado

Color de la pantalla Efecto Imagen de ejemplo

> 120 %

> 200 mm aprox.

Rojo intermitente

La bomba de líquido refrigerante no arranca.

120 - 101 %

200 - 180 mm aprox.

Amarillo

-

100 - 41 %

180 - 110 mm aprox.

Verde

-

40 - 16 %

110 - 80 mm aprox.

Amarillo

Tono de aviso a intervalos inferior al 30 %

15 %

80 mm aprox.

Rojo

La bomba de líquido refrigerante se para; tono de aviso continuo

Una diferencia del 10 % en la pantalla corresponde a una diferencia de 1 l de líquido.

Placa de identificación y número de serie

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Vista frontal de la máquina
