Se aplica a: Módulo de rectificado en húmedo

Poner en marcha la máquina

Los pasos de instalación hasta la puesta en marcha son los siguientes:

AVISO

Peligro de cortocircuito cuando la máquina está demasiado fría

Si se transporta la máquina de un ambiente frío a un ambiente más cálido, puede ocurrir un cortocircuito debido a condensación.

  • Antes de encender la máquina después del transporte, asegúrese de lo siguiente:
  • El aire ambiente tiene la temperatura permitida.
  • La máquina tiene la misma temperatura que el aire ambiente. Esto durará al menos 48 horas.
  • La máquina está completamente seca.

Preparar la fresadora

Dependiendo del estado de su fresadora, es posible que los siguientes componentes ya estén instalados.

  1. Abra la puerta de la cámara de trabajo.

  2. Limpie la cámara de trabajo.

  3. Instale la tapa protectora del sensor de vacío.

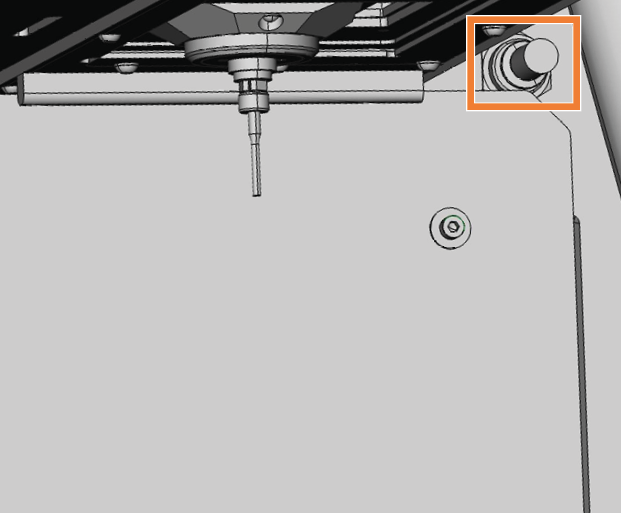

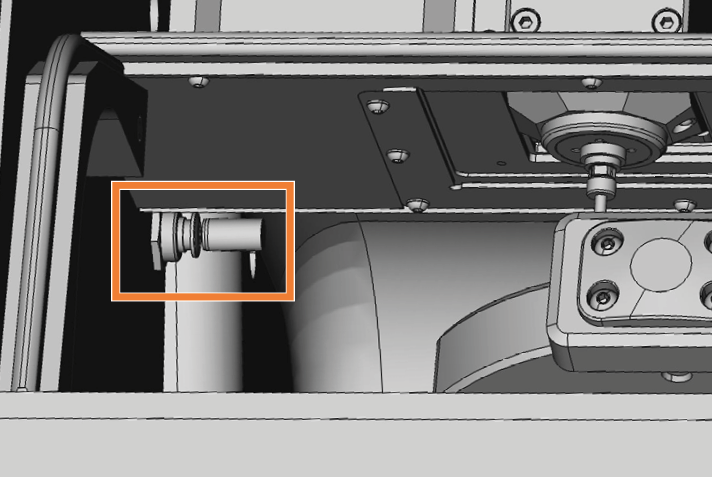

    1. Presione el anillo de la conexión de enchufe y, al mismo tiempo, retire la cubierta del sensor de vacío (marcado en naranja).

      S2

      S1

    2. Introduzca la tapa protectora del sensor de vacío en la máquina de forma que la abertura de la tapa protectora quede hacia abajo.

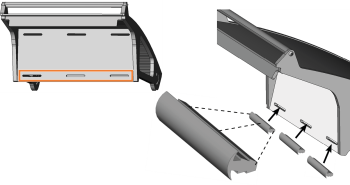

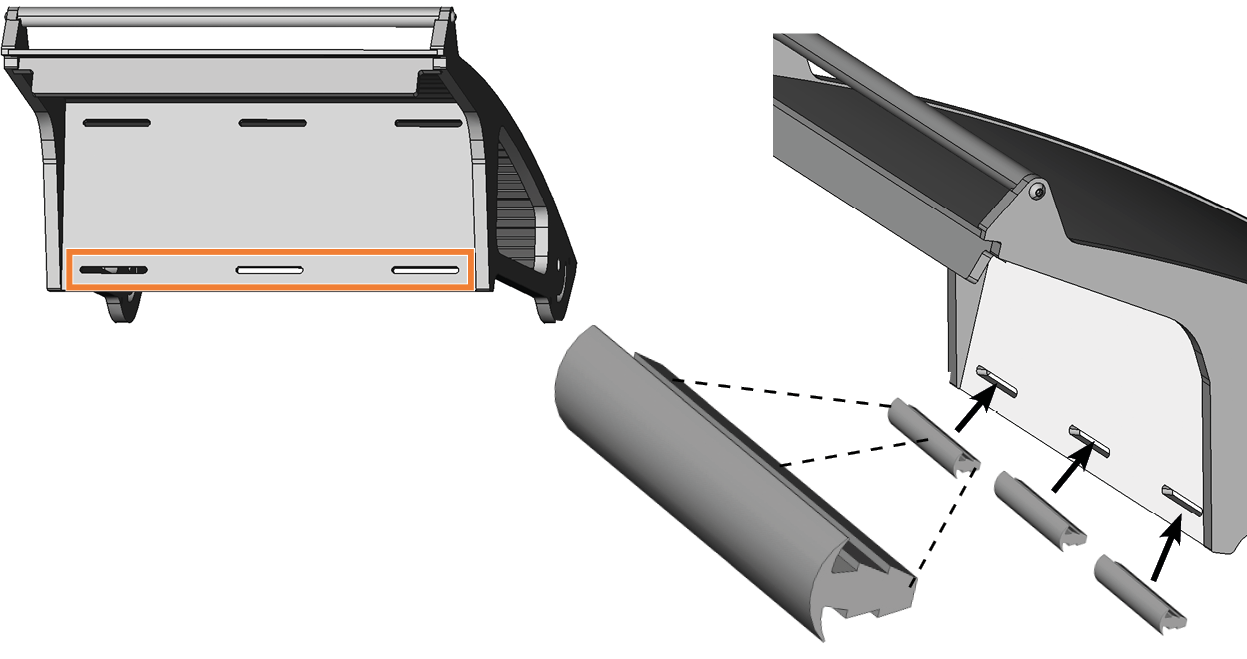

  4. Introduzca las juntas en las 3 aberturas inferiores de la puerta de la cámara de trabajo (marcada en naranja).



Conectar la aspiración

  1. Retire la manguera de aspiración de la fresadora e introdúzcala en la conexión de aspiración (marcada en naranja) del módulo de rectificado en húmedo.



  2. Conecte la manguera de unión a la fresadora.

  3. Para evitar la pérdida de potencia durante la aspiración, observe las siguientes especificaciones.

    • La manguera de unión puede tener una longitud de 1,5 m como máximo. Esto limita la distancia entre la fresadora y el módulo de rectificado en húmedo.

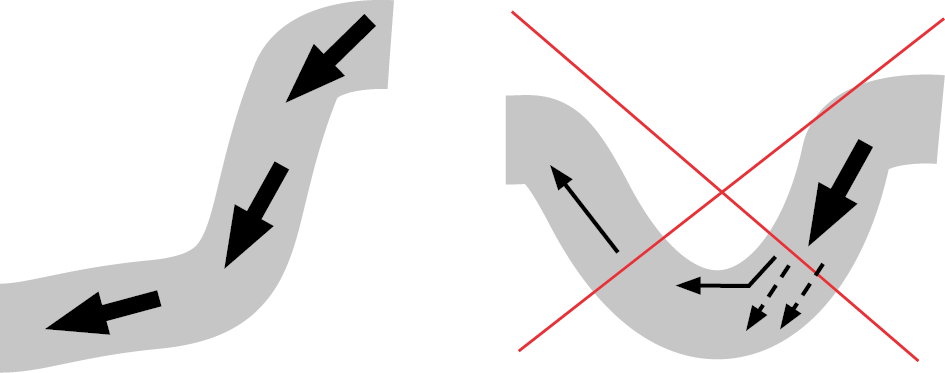

    • La manguera de unión no debe combarse.



  4. Sujete la manguera de unión por la conexión del módulo de rectificado en húmedo.

  5. Si la manguera de unión está combada, acórtela.

    1. Marque el punto en el que la manguera de unión debe llegar a la conexión del módulo de rectificado en húmedo.

    2. Añada otros 3 cm. Corte la manguera de unión por este punto con un cuchillo afilado.

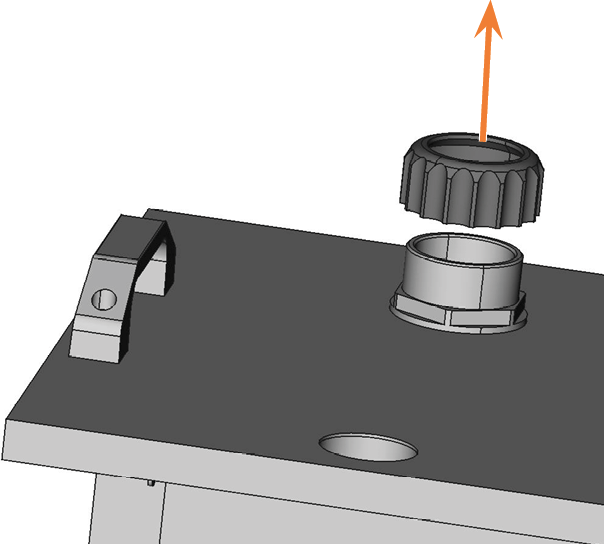

  6. Desenrosque la tuerca de unión del módulo de rectificado en húmedo.



  7. Introduzca la manguera de unión a través de la tuerca de unión. Asegúrese de que el anillo de sellado blanco no se caiga.

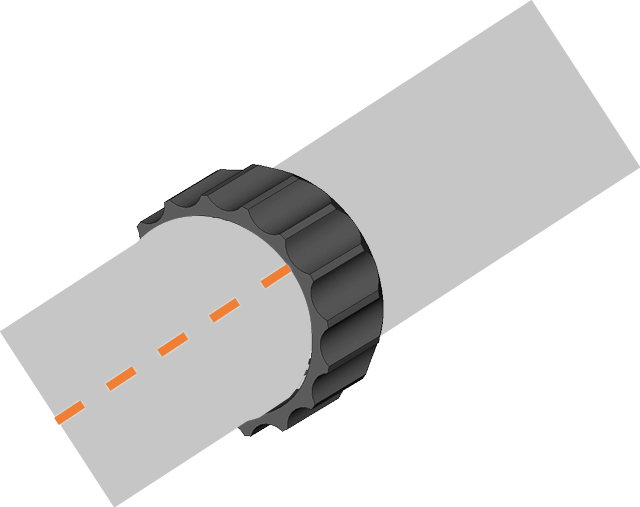

  8. Deslice la tuerca de unión hasta el extremo de la manguera. Deje una distancia de 3 cm.



  9. Introduzca la manguera de unión en la conexión y apriete la tuerca de unión.

Establecer conexiones

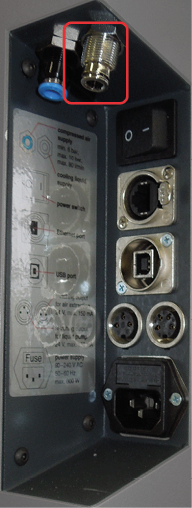

    ¡PELIGRO!El uso de la fuente de alimentación del módulo de rectificado en húmedo RCD es obligatorio si la conexión de líquido refrigerante de su fresadora se encuentra en la parte superior del panel de conexiones (marcado en rojo).

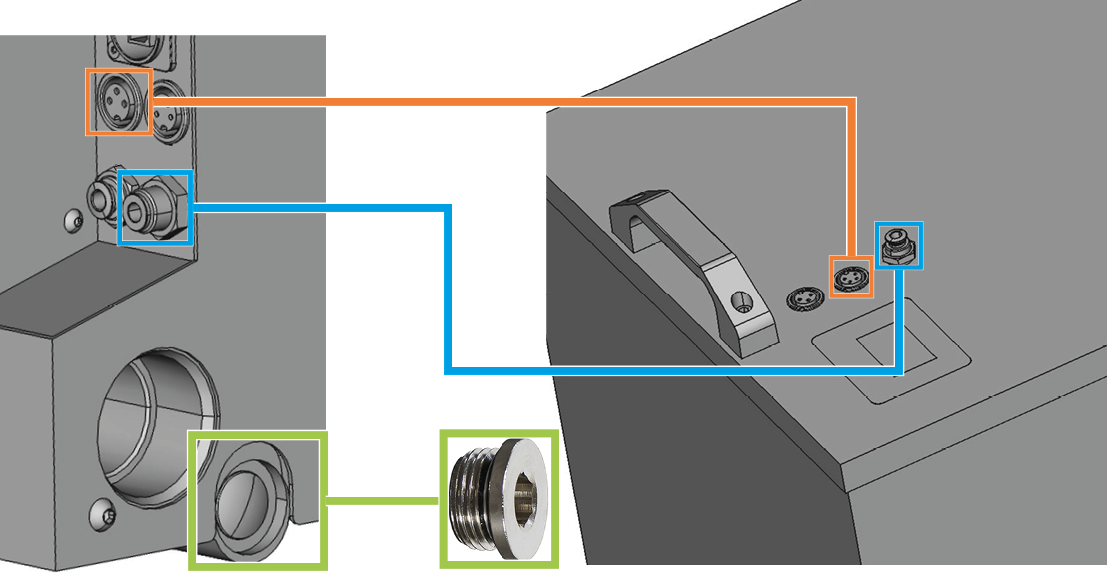

  1. Conecte el cable de control (marcado en naranja).

  2. Conecte la manguera de líquido refrigerante (marcada en azul).

  3. Si procede: Instale el tapón de sellado (marcado en verde).



    • Las conexiones instaladas aquí también pueden permanecer conectadas durante el funcionamiento en seco.

Añadir líquido refrigerante

  1. Desconecte el módulo de rectificado en húmedo del suministro eléctrico.

  2. Retire el inserto del módulo.

  3. Retire el depósito de líquido refrigerante.

  4. Añada 14,25 l de agua del grifo al depósito de líquido refrigerante (nivel de llenado de 173 mm aprox.).

  5. Añada 0,75 l de lubricante refrigerante.

    • Se dispone de una emulsión de 15 l de agua y lubricante refrigerante con una proporción de mezcla del 5 %.

  6. Instale el depósito de líquido refrigerante.

  7. Introduzca el inserto del módulo.

  8. Conecte la fuente de alimentación al módulo de rectificado en húmedo y a la red eléctrica.

Poner en marcha la bomba de líquido refrigerante

  1. Active la bomba de líquido refrigerante en DentalCNC.




  2. Deje la bomba de líquido refrigerante activada hasta que salga líquido refrigerante por las boquillas del husillo. Esto puede tardar hasta 5 minutos cuando se pone en marcha por primera vez o después de sustituir el cartucho de filtro fino.

¿Qué viene después?

Funcionamiento
