Se aplica a: N4+

Vista general de la máquina

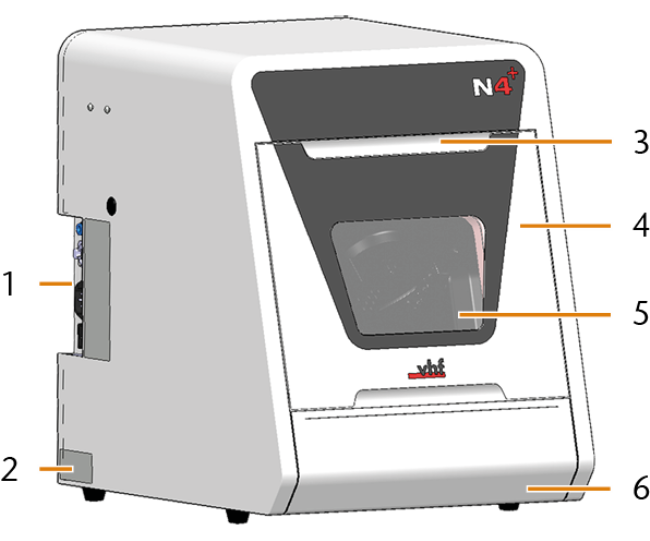

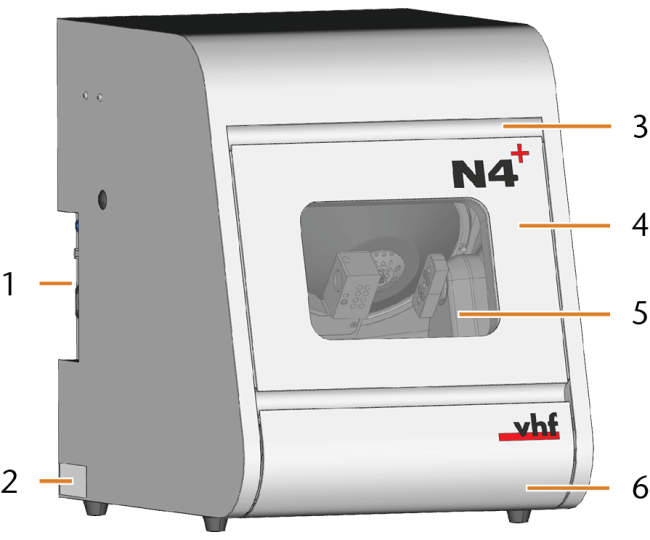

Vista frontal de la máquina



Número de serie N4PF...

  1. Panel de conexiones e interruptor principal en el lado posterior
  2. Placa de características
  3. Moldura de agarre de la puerta de la cámara de trabajo
  4. Puerta de la cámara de trabajo
  5. Ventanilla de la cámara de trabajo
  6. Cajón de líquido refrigerante

Panel de conexiones



  1. Conexión de aire comprimido (Racor rápido roscado de 6 mm)
  2. Puerto de red (Ethernet RJ-45)
  3. Conexión eléctrica incl. fusible de vidrio T6,3A L250V
  4. Interruptor principal

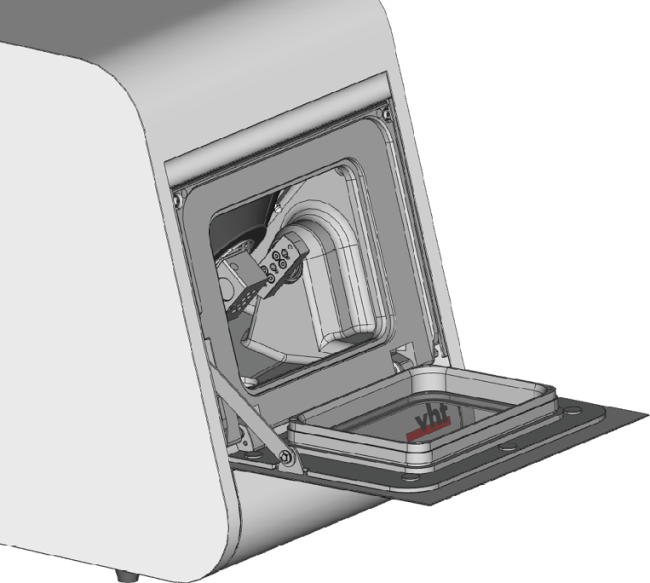

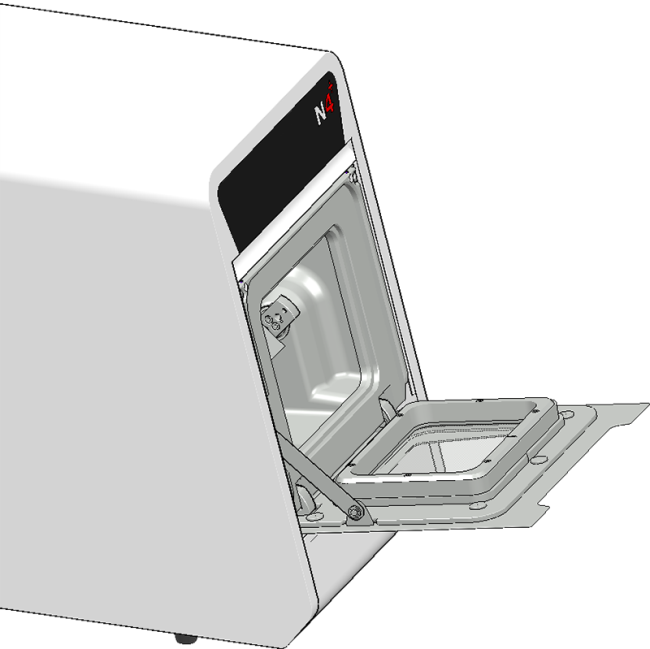

Puerta de la cámara de trabajo

La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento. Puede abrir y cerrar la puerta de la cámara de trabajo manualmente.

No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.





Cámara de trabajo

Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.



  1. Palpador de medición
  2. Almacén de herramientas
  3. Husillo
  4. Placa de boquillas
  5. Portapiezas; Eje giratorio A
  6. Orificio de salida para líquido refrigerante
  7. Cámara web

Colores de la iluminación de la cámara de trabajo

Color

Estado

Puerta de la cámara de trabajo

Verde

La máquina está lista para funcionar.

desbloqueado

Blanco

La máquina está lista para funcionar.

desbloqueado

Azul

La máquina está operando.

bloqueado

Rojo

Se ha producido una avería en la máquina.

bloqueado

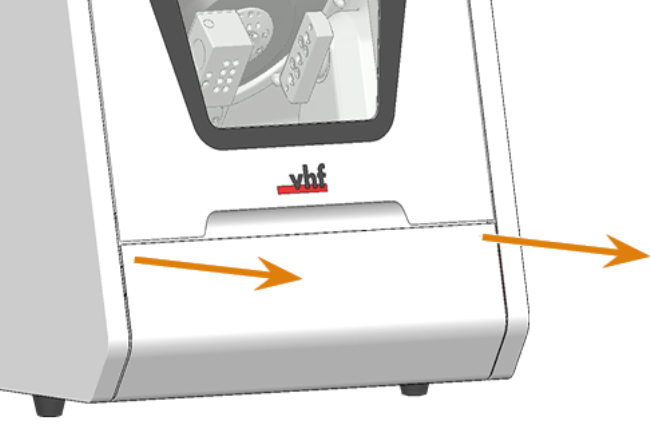

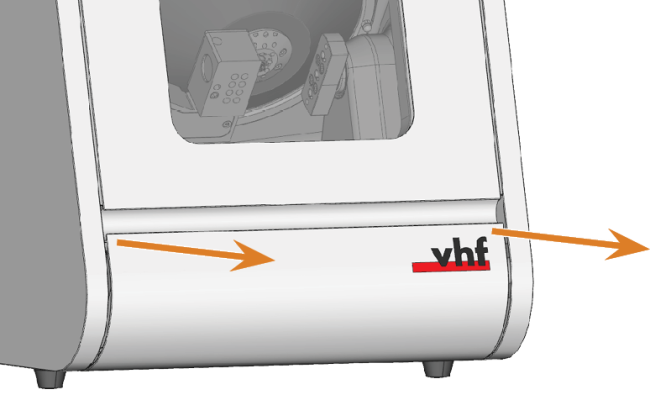

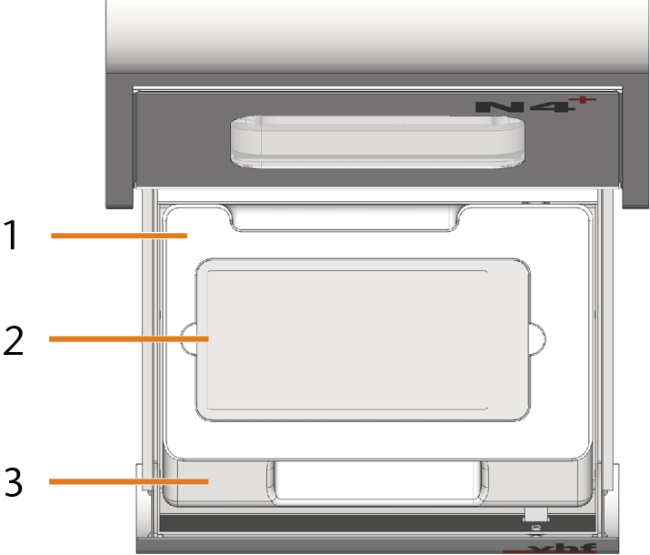

Cajón de líquido refrigerante

El depósito de líquido refrigerante se encuentra en el cajón de líquido refrigerante, debajo de la cámara de trabajo.







  1. Cubierta del depósito de líquido refrigerante
  2. Tamiz de cesta
  3. Depósito de líquido refrigerante

Ordenador CAM

Para trabajar con la máquina, utilice un ordenador Windows®ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.») y un software especialmente desarrollado para ello («software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC.»). El software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. consta de los siguientes componentes:

  • DentalCAMUna aplicación CAM para crear y calcular piezas en bruto virtuales («tareas»)
  • DentalCNCUna aplicación CNC para mecanizar tareas y realizar el mantenimiento de la máquina.

Para crear y diseñar objetos dentales también necesitará un programa CAD (esta se vende por separado a través de distribuidores especializados).

Le puede interesar el resumen del flujo de trabajo de DentalCAM y DentalCNC.

Ejes

Esta máquina tiene 4 ejes: 3 ejes lineales y 1 eje giratorio.

  • Ejes lineales X, Y, Z

    El husillo se desplaza a lo largo de estos ejes.

  • Eje giratorio A

    El portapiezas gira alrededor de este eje.



Placa de identificación y número de serie

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Vista frontal de la máquina
