Se aplica a: N4+

Cambiar el líquido refrigerante y limpiar el depósito de líquido refrigerante

Ver el vídeo

Vídeo de YouTube: al ver este vídeo, los datos personales se envían a YouTube, LLC, Estados Unidos. Declaración de privacidad

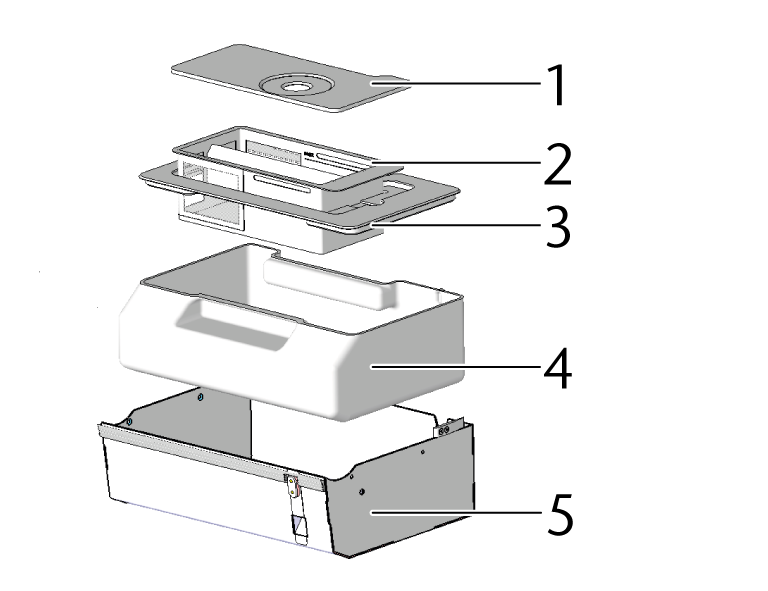

Estructura del cajón de líquido refrigerante



  1. Cubierta del tamiz de cesta*
  2. Tamiz de cesta
  3. Cubierta del depósito de líquido refrigerante
  4. Depósito de líquido refrigerante
  5. Cajón de líquido refrigerante

* No todas las máquinas incluyen una cubierta para el tamiz de cesta.

Preparación

  1. Tenga a mano:

    • Recipiente colector con capacidad para aproximadamente 10 l

    • Cepillo de limpieza

    • Agua para limpiar el depósito de líquido refrigerante

    • Pincel de limpieza

    • Gránulos de carbón activo y filtro fino de repuesto (opcional)

    • Un detergente suave (opcional)

  2. Asegúrese de que suficiente líquido refrigerante está disponible.

  3. Abra el cajón de líquido refrigerante.
  4. Levante el depósito de líquido refrigerante del cajón.

    5. Cuando inclina el depósito de líquido refrigerante la cubierta no puede impedir el escape de líquido.

    Número de serie N4PD...

    Número de serie N4PF...

Limpiar el tamiz de cesta

  1. Si está disponible: Retire la cubierta del tamiz de cesta.

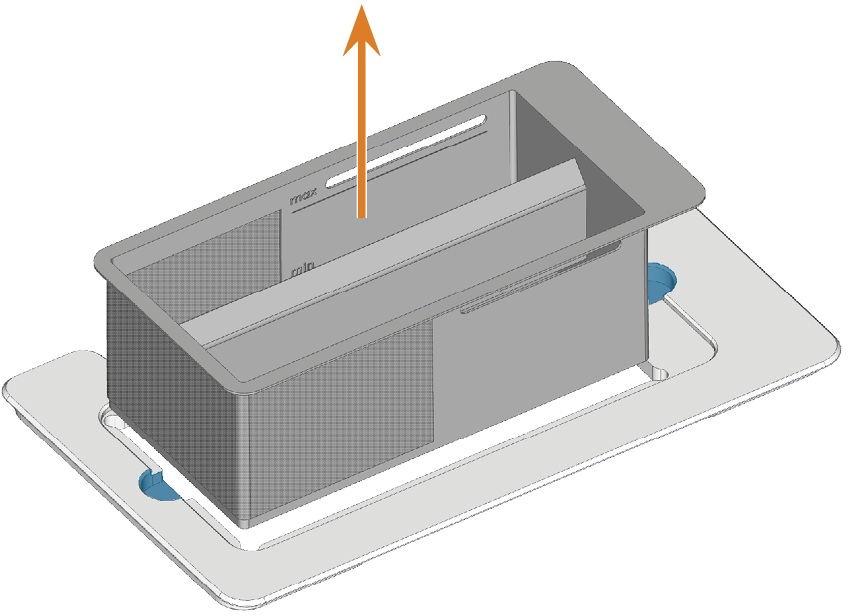

  2. Levante la cubierta junto con el tamiz de cesta del depósito de líquido refrigerante.

    3.

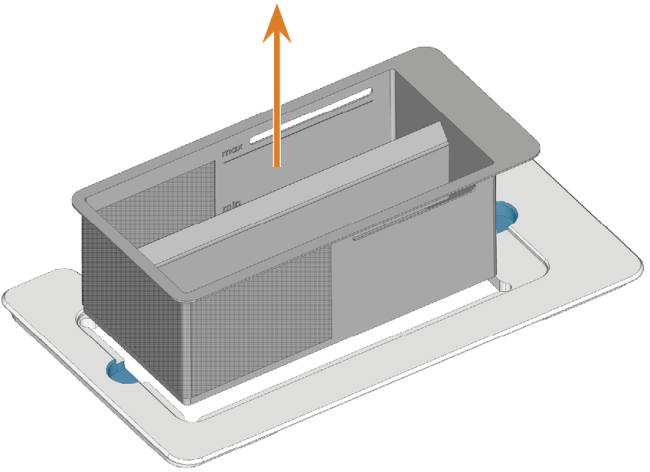

  3. Extraiga el tamiz de cesta de la cubierta.

    4.

  4. Limpie el tamiz de cesta:

    1. Sacuda el tamiz de cesta encima del recipiente colector.

    2. Mientras enjuaga el tamiz de cesta con agua corriente, límpielo a fondo con el cepillo de limpieza.

Limpie el filtro de líquido refrigerante y sustituya los gránulos de carbón activo

Existen las siguientes variantes del filtro de líquido refrigerante:

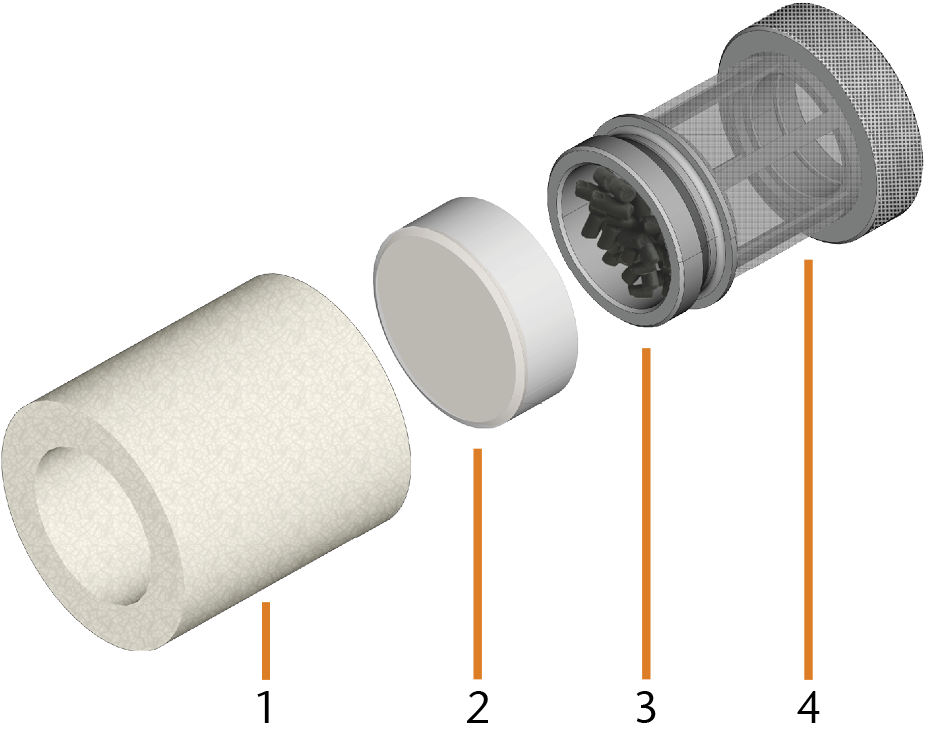

Variante B



  1. Filtro fino
  2. Tapa del filtro de carbón
  3. Filtro de carbón
  4. Filtro de malla

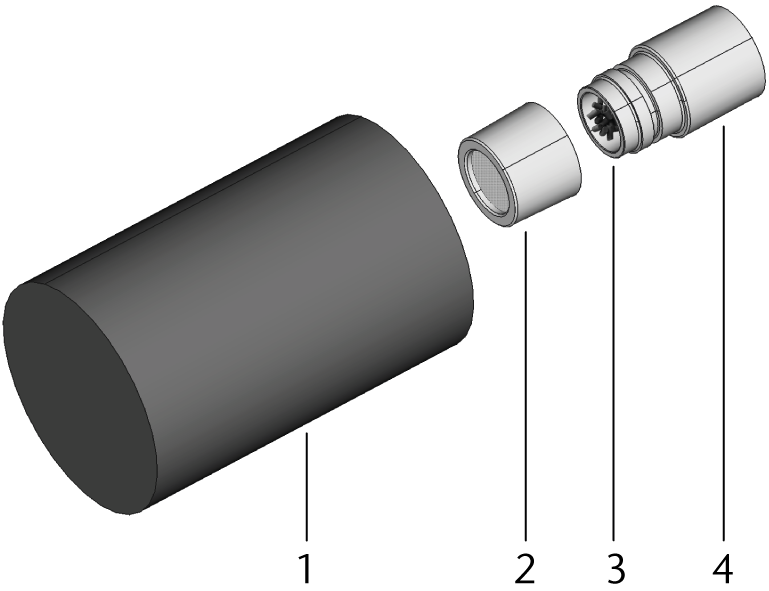

Variante C



  1. Filtro fino
  2. Tapa del filtro de carbón
  3. Filtro de carbón
  4. Carcasa del filtro
Variante Actual Fijación del filtro ¿Tuerca requerida?

B

No

atornillado

Sí*

C

Sí

atornillado

Sí*

*Una tuerca adicional fija el acoplamiento del depósito de líquido refrigerante en el que se enrosca el filtro. La tuerca se suministra con la pieza de repuesto.

  • Es posible que las versiones anteriores ya no estén disponibles como piezas de repuesto.

  • Todas las variantes son compatibles con todos los depósitos de líquido refrigerante.

    1. Retire el filtro fino.

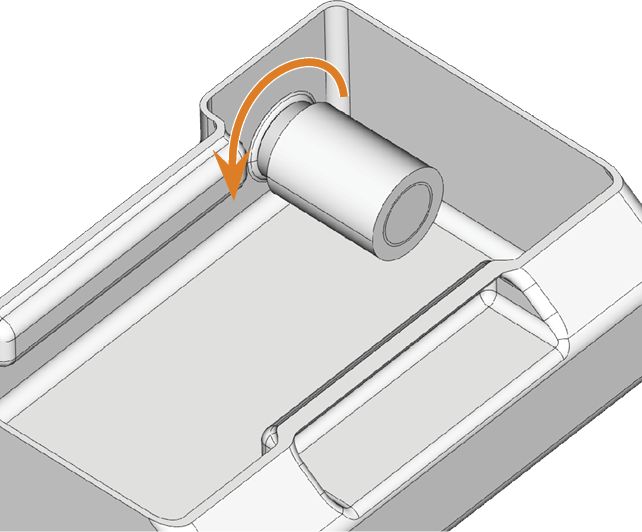

    2. Afloje la carcasa del filtro con un movimiento giratorio y desenrósquela.

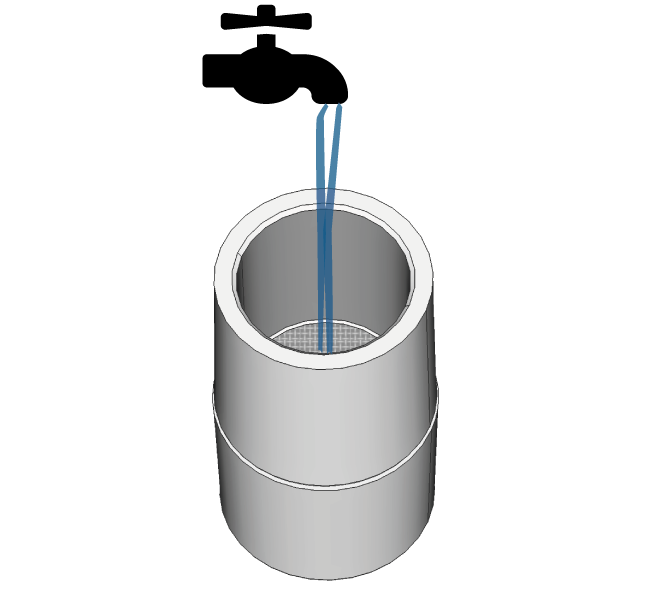

    3. Enjuague la parte posterior de la carcasa del filtro con agua corriente.

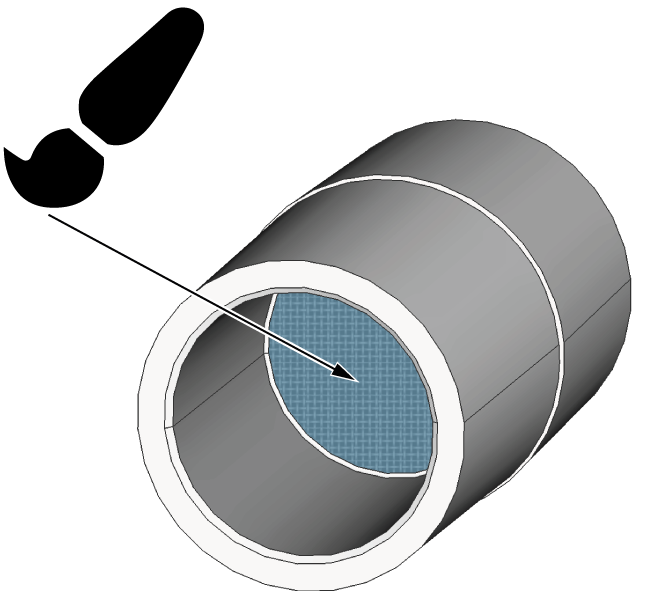

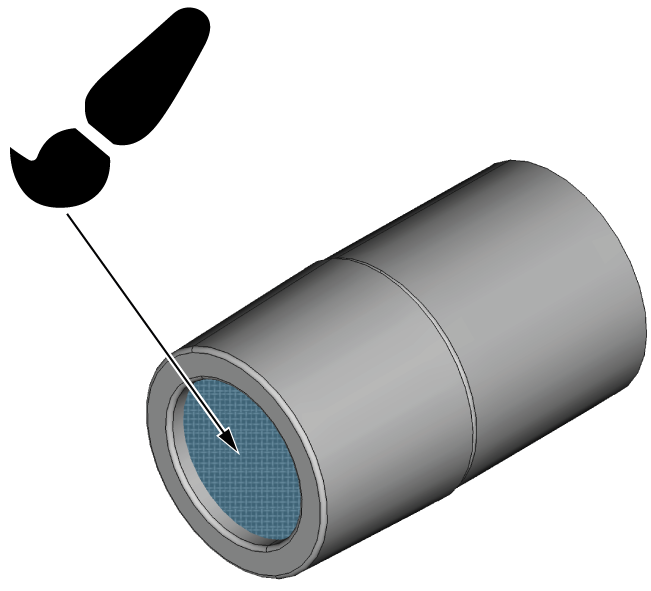

    4. Limpie el filtro de malla exterior e interior con un cepillo.





    5. Si necesita sustituir los gránulos de carbón activo de acuerdo con el intervalo de la tabla de mantenimiento, haga lo siguiente:

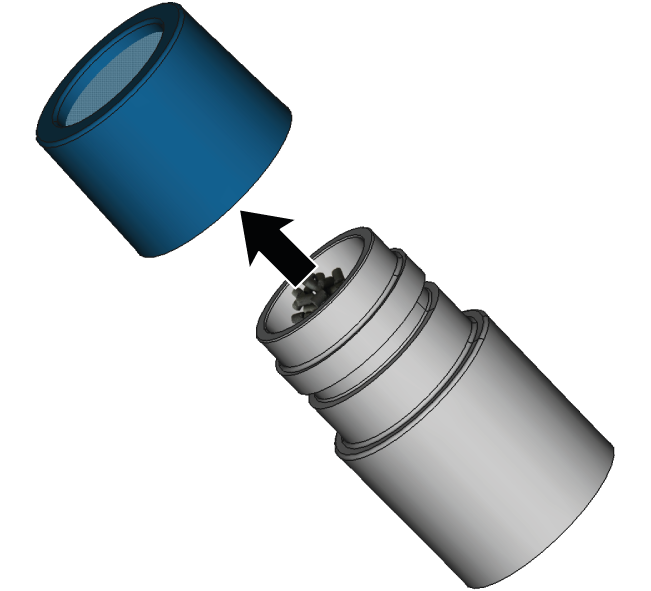

      1. Retire la tapa del filtro de carbón de la carcasa del filtro girándola y tirando de ella al mismo tiempo.

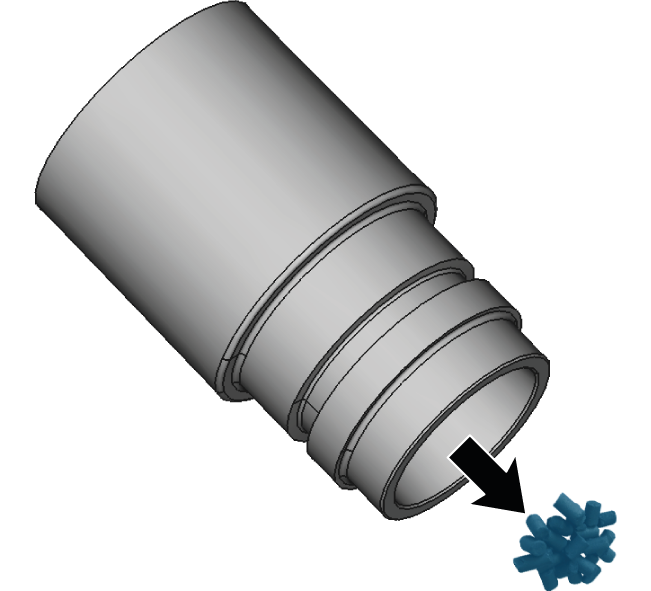

      2. Vacíe el filtro de carbón. Deseche los gránulos de carbón activo.

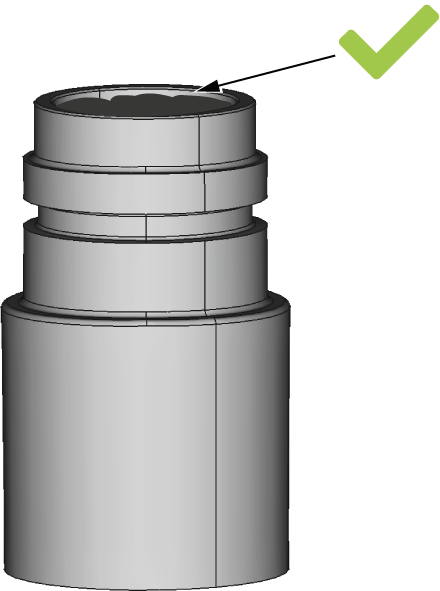

      3. Rellene el filtro de carbón con nuevos gránulos de carbón activo hasta aprox. 1 mm por debajo del borde.



      4. Fije la tapa del filtro de carbón girando y presionando simultáneamente sobre la carcasa del filtro.

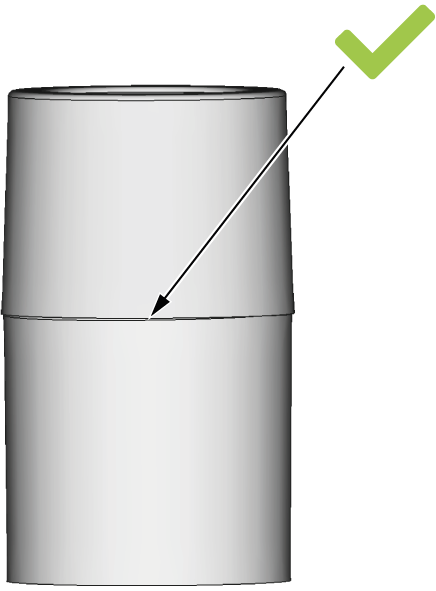

        • La tapa del filtro de carbón se asienta a ras en la carcasa del filtro.

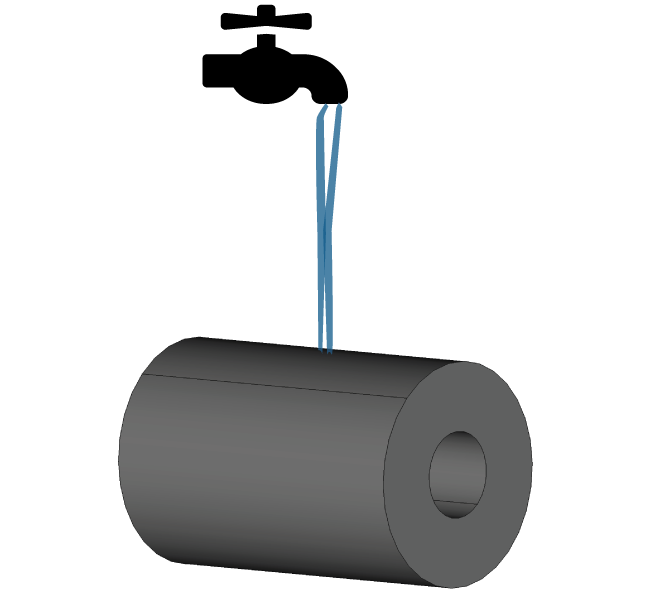

      5. Si no ha sustituido los gránulos de carbón activo, limpie cuidadosamente el filtro fino con agua corriente.



        Si ha sustituido los gránulos de carbón activo, tenga preparado un filtro fino de repuesto.

      6. Recomendación: Limpie el acoplamiento del depósito de líquido refrigerante.

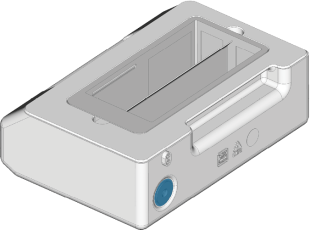

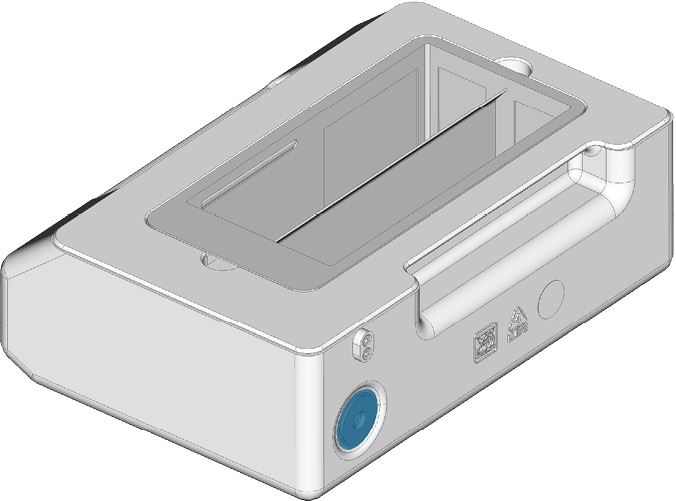

        Limpiar o sustituir el acoplamiento del depósito de líquido refrigerante

      7. Atornille la carcasa del filtro en el acoplamiento del depósito de líquido refrigerante.

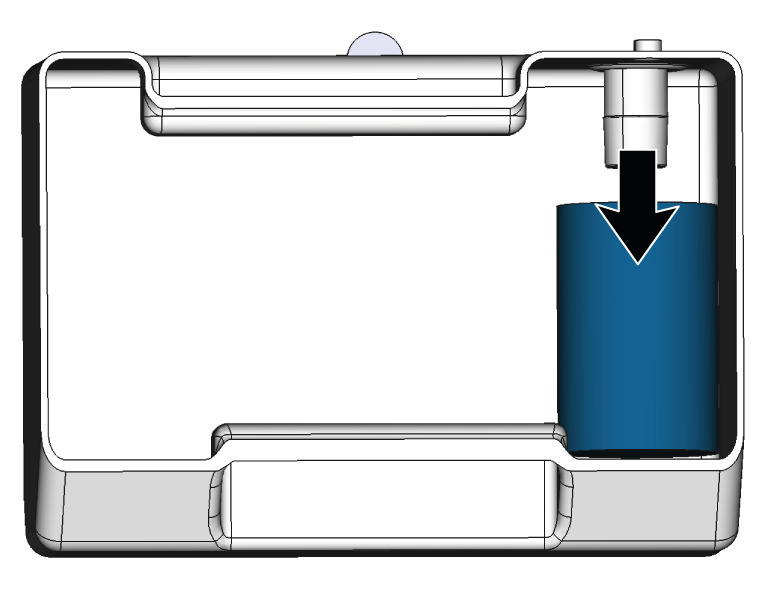

      8. Introduzca el filtro fino limpio o el filtro fino de repuesto en la carcasa del filtro. Asegúrese de que el filtro fino cubra completamente la carcasa del filtro.





    ¡AVISO! Daños en el filtro de líquido refrigerante por aflojamiento incorrecto

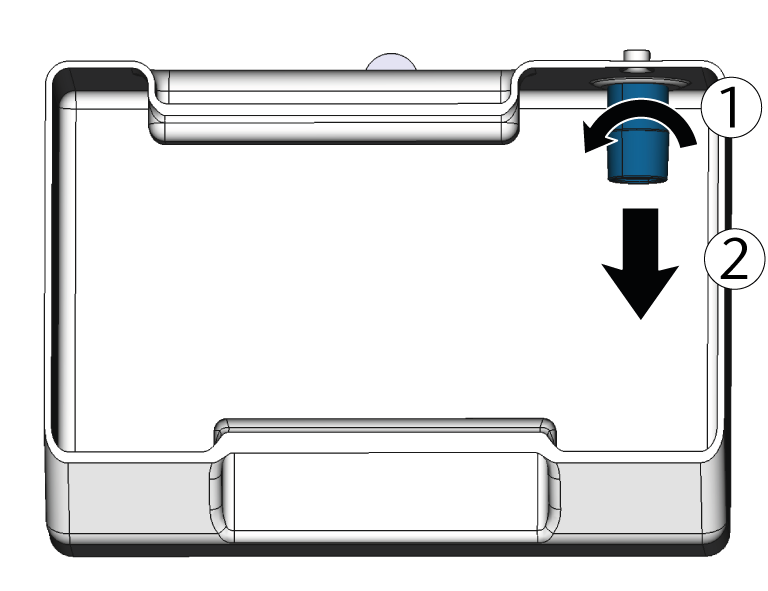

  1. Sujete la carcasa del filtro por el anillo metálico y aflójela con un movimiento giratorio.

  2. Desenrosque la carcasa del filtro.

    3.

    1. Retire el filtro fino estirando un poco el extremo superior y extrayéndolo en posición recta con ambas manos.



    2. Si necesita sustituir los gránulos de carbón activo de acuerdo con el intervalo de la tabla de mantenimiento, haga lo siguiente:

      1. Desenrosque la tapa del filtro de carbón.



      2. Vacíe el filtro de carbón. Deseche los gránulos de carbón activo.

      3. Limpie el filtro de carbón y séquelo con un paño.

      4. Vierta los gránulos de carbón activo nuevos en el filtro de carbón.



      5. Cierre el filtro de carbón firmemente con la tapa.

        6. ¡AVISO! Daños en el filtro fino por rozamiento excesivo

      6. Si no ha sustituido los gránulos de carbón activo, limpie cuidadosamente el filtro fino con agua corriente.

        Si ha sustituido los gránulos de carbón activo, tenga preparado un filtro fino de repuesto.

      7. Recomendación: Limpie el acoplamiento del depósito de líquido refrigerante.

        Limpiar o sustituir el acoplamiento del depósito de líquido refrigerante

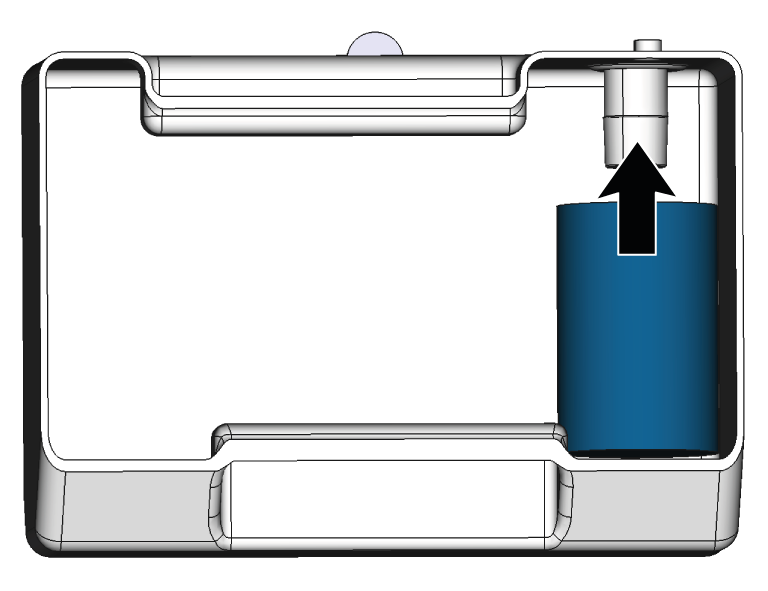

      8. Introduzca el filtro fino limpio o el filtro fino de repuesto en la carcasa del filtro.

        • Asegúrese de que el filtro fino cubra completamente el filtro.

        • Si el filtro fino es demasiado grande, córtelo a la longitud del filtro de líquido refrigerante.

      9. Enrosque el filtro fino en el acoplamiento del depósito de líquido refrigerante.

Limpiar el depósito de líquido refrigerante

  1. Vierta el contenido del depósito de líquido refrigerante en el recipiente colector.
  2. Limpie a fondo el depósito de líquido refrigerante con el cepillo de limpieza.

  3. Vierta el agua sucia en el recipiente colector.

    Si ha utilizado un producto de limpieza, asegúrese de que no queden restos en el depósito de líquido refrigerante.

  4. Elimine la suciedad y los cuerpos extraños del enganche (marcado en azul) del depósito de líquido refrigerante.



  5. Si está disponible: Limpie la cubierta del tamiz de cesta.

Finalizar el mantenimiento

  1. Coloque la cubierta en el depósito de líquido refrigerante.

  2. Inserte el tamiz de cesta en la cubierta del depósito de líquido refrigerante.

  3. Si está disponible: coloque la cubierta del tamiz de cesta en el depósito de líquido refrigerante.

  4. Añada líquido refrigerante.

  5. Vuelva a instalar el depósito de líquido refrigerante en el cajón.



  6. Cierre el cajón de líquido refrigerante.
