Se aplica a: N4+

Vista general de la máquina

¿Dónde puedo encontrar un resumen de la N4+? ¿Existe una descripción de la N4+?

Con su N4+, podrá mecanizar piezas de diferentes materiales para elaborar objetos de alta calidad en el ámbito dental. En el software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. encontrará una lista de los materiales que puede mecanizar con la máquina.

La máquina ha sido diseñada para el mecanizado en húmedo.

Durante el mecanizado en húmedo, las herramientas y las piezas en bruto están refrigeradas constantemente gracias al líquido refrigerante.

Vista frontal de la máquina

Vista frontal de la máquina

  1. Panel de conexiones e interruptor principal en el lado posterior
  2. Placa de características
  3. Moldura de agarre de la puerta de la cámara de trabajo
  4. Puerta de la cámara de trabajo
  5. Ventanilla de la cámara de trabajo
  6. Cajón de líquido refrigerante

Panel de conexiones

Panel de conexiones

  1. Conexión de aire comprimido (Racor rápido roscado de 6 mm)
  2. Puerto de red (Ethernet RJ-45)
  3. Conexión eléctrica incl. fusible de vidrio T6,3A L250V
  4. Interruptor principal

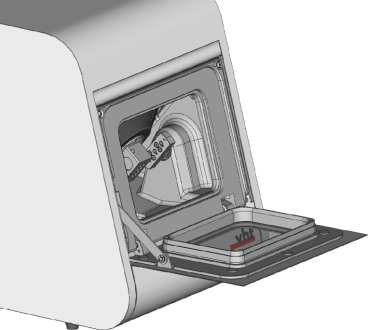

La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento. Puede abrir y cerrar la puerta de la cámara de trabajo manualmente.

No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

  • Para abrir o cerrar la puerta de la cámara de trabajo, tire de ella hacia abajo o empuje hacia arriba. Utilice la moldura de agarre de la puerta.

Puerta de la cámara de trabajo

Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.

Cámara de trabajo

  1. Palpador de medición
  2. Almacén de herramientas
  3. Husillo
  4. Placa de boquillas
  5. Portapiezas; Eje giratorio A
  6. Orificio de salida para líquido refrigerante
  7. Cámara web

Colores de la iluminación de la cámara de trabajo

Si la iluminación de la cámara de trabajo no es suficiente, procure que haya una iluminación adicional.

La máquina ilumina la cámara de trabajo con diferentes colores. El color cambiará dependiendo del estado de la máquina. Encontrará los colores y el estado de la máquina correspondiente en la tabla siguiente:

Color

Estado

Verde

La máquina está lista para funcionar.

Puede abrir la puerta de la cámara de trabajo.

Blanco

La máquina está lista para funcionar.

Puede abrir la puerta de la cámara de trabajo.

Azul

La máquina está operando.

La puerta de la cámara de trabajo está cerrada.

Rojo

Se ha producido una avería en la máquina.

La puerta de la cámara de trabajo está cerrada.

El depósito de líquido refrigerante se encuentra en el cajón de líquido refrigerante, debajo de la cámara de trabajo. Depósito de líquido refrigerante

  • Para acceder al depósito de líquido refrigerante, saque manualmente el cajón del líquido refrigerante de la máquina. Solo abra el cajón del líquido refrigerante cuando la puerta de la cámara de trabajo esté cerrada y la máquina no esté funcionando. Limpie inmediatamente el líquido refrigerante que se derrame.

Abrir el cajón del líquido refrigerante

Cajón de líquido refrigerante

  1. Cubierta del depósito de líquido refrigerante
  2. Tamiz de cesta
  3. Depósito de líquido refrigerante
  • Para cerrar el cajón del líquido refrigerante, introdúzcalo en la máquina hasta que se cierre por completo.

Para trabajar con la máquina, utilice un ordenador Windows® («ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.») y un software especialmente desarrollado para ello («software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC.»). El software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. consta de los siguientes componentes:

  • DentalCAMUna aplicación CAM para crear y calcular piezas en bruto virtuales («tareas»)
  • DentalCNCUna aplicación CNC para mecanizar tareas y realizar el mantenimiento de la máquina.

Para crear y diseñar objetos dentales también necesitará un programa CAD (esta se vende por separado a través de distribuidores especializados).

Le puede interesar el resumen del flujo de trabajo de DentalCAM y DentalCNC.

La emisión sonora real de la máquina varía en gran medida según el material mecanizado y las condiciones de mecanizado.

  • Si la máquina está excepcionalmente ruidosa, controle las siguientes condiciones de funcionamiento:
  • Limpieza del portapiezas
  • Condición de las herramientas
  • Calidad de la pieza en bruto
  • Si no es posible impedir que se produzcan ruidos intensos, utilice protección auditiva durante el mecanizado.

Medición del nivel sonoro

Condiciones de medición:

  • Material mecanizado: pilar MEDENTIKA® PreFace® Titanio, 11,5 mm
  • Estado de la herramienta: nuevo

  • Valor medido: nivel de potencia acústica

  • Medición según ISO 3746, método de control 3

Emisión sonora determinada:

Estado de servicio

Potencia acústica en la escala de ponderación A

Procesado

76,5 dB(A)

Otros estados de servicio (cambio de herramientas, movimiento de ejes, etc.)

< 70 dB(A)

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Panel de conexiones

Esta máquina tiene 4 ejes: 3 ejes lineales y 1 eje giratorio.

N4+: Ejes lineales X, Y, Z (El husillo se desplaza a lo largo de estos ejes.); Eje giratorio A (El portapiezas gira alrededor de este eje.)

Dimensiones (anchura x fondo x altura)



Unidad

Valor

Superficie de base (aprox.)

mm

pulg.

340 x 320

13,4 x 12,6

Carcasa completamente cerrada (aprox.)

mm

pulg.

360 x 450 x 470

14,2 x 17,7 x 18,5

Espacio mínimo requerido para el funcionamiento (aprox.)

mm

pulg.

710 x 810 x 470

28,0 x 31,9 x 18,5

Sistema básico



Unidad

Valor

Peso (aprox.)

kg

lb

53

117

Ejes

– Eje giratorio A



4

+190° a -10°

Categoría de sobretensión (IEC 60664-1)



II

Suministro de aire comprimido externo



Unidad

Valor

Presión de aire mín./máx.

bar

psi

4 / 8

60 / 120

Presión de aire recomendada

bar

psi

4,5

65

Consumo de aire (aprox.)

l/min

cfm

25/45 (a 4/8 bar)

0,9/1,6 (a 60/120 psi)

Pureza del aire (ISO 8573-1:2010)



Partículas sólidas: clase 3

Agua: clase 4

Contenido total de aceite: clase 3

Condiciones ambientales



Unidad

Valor

Humedad relativa del aire



80 %, sin condensación

Temperatura ambiente para almacenamiento/transporte

°C

°F

‑20 – 60

-4 – 140

Temperatura ambiente para el funcionamiento

°C

°F

10 – 35

50 – 95

Tipo de ubicación



Interior

Altura máxima sobre el nivel medio del mar

m

ft

2000

6561

Aire ambiente (IEC 60664-1)



Libre de polvo, grado de contaminación 2

Radiación electromagnética (IEC 61326-1)



Zonas residenciales, empresariales y comerciales

Interferencias electromagnéticas (IEC 61326-1)



Entorno industrial

Husillo



Unidad

Valor

Modelo



SFN+ 400P (síncrono)

Velocidad máxima de rotación

r. p. m.

80.000

Potencia nominal con carga permanente (S1)

W

440

Potencia nominal con funcionamiento periódico ininterrumpido (S6)

W

600

Potencia máxima (Pmáx.)

W

800

Diámetro de pinza de sujeción

mm

3

Herramientas



Unidad

Valor

Número máximo de herramientas en almacén



8

Longitud de herramienta máxima

mm

35

Portapiezas estándar



Unidad

Valor

Dimensión de bloque máx. (largo/profundo/alto)

mm

45 x 20 x 20

Sistema del líquido refrigerante



Unidad

Valor

Líquido refrigerante

– Para titanio



Agua potable

Emulsión de agua y lubricante refrigerante Tec Liquid Pro

Cantidad máxima de líquido refrigerante

l

qt

3,5

3,7

Emisión sonora

Estado operativo

Unidad

Valor

Mecanizado

dB(A)

(Undefined variable: GLB_ProductDataN4plus.SoundPowerLevel)

Todos los demás estados operativos

dB(A)

< 70 dB(A)

Condición de medición

ValorN4+

Material mecanizado

Pilar MEDENTIKA® PreFace® de titanio, 11,5 mm

Condición de la herramienta

Nuevo

Valor medido

Nivel de potencia acústica

Medición según

ISO 3746, clase de precisión 3

Conexiones



Unidad

Valor

Conexión neumática, racor rápido (Diámetro)

mm

6

Conexión eléctrica

(y consumo máximo de potencia en vatios)

V CA

Hz

W

100 – 240

50/60

640

Fusible de vidrio T6,3A L250V

Conexión de red

– Velocidad



RJ-45

10BASE / 100BASE-TX / 1000BASE-T (autodetección)
