Se aplica a: N4+

Manejo: ejecutar tareas

¿Cómo inicio el mecanizado? ¿Cómo puedo iniciar el fresado? ¿Cómo puedo iniciar el rectificado?

Usted controla e inicia la fabricación con DentalCNC. En el presente capítulo le ofrecemos un breve resumen. Para las instrucciones completas, consulte la documentación de DentalCNC.

AVISO

Daños en la máquina al utilizar herramientas y piezas en bruto dañadas

Si las herramientas o las piezas en bruto están dañadas, durante la ejecución de tareas pueden desprenderse fragmentos y dañar la máquina.

  • Antes de cada ejecución de tareas, compruebe minuciosamente si las piezas en bruto y las herramientas presentan daños.

Cuando haya preparado las tareas y la máquina, puede iniciar el mecanizado. El mecanizado es un proceso completamente automatizado y solo requiere su atención en el caso de eventos inesperados.

No mueva la máquina mientras se está ejecutando la tarea; de lo contrario, los resultados podrían ser inexactos.

Iniciar tareas

  1. Asegure lo siguiente:
    • Ha creado una tarea en su ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.. Se ha transferido a DentalCNC.
    • El almacén de herramientas está insertado en la cámara de trabajo.
    • Todas las herramientas requeridas se encuentran en las posiciones correctas del almacén de herramientas y no están desgastadas ni dañadas. También se han agregado al almacén de herramientas virtual de DentalCNC.
    • Las piezas en bruto requeridas están fijadas.
    • Hay suficiente líquido refrigerante en el depósito de líquido refrigerante.
    • La alimentación de aire comprimido está correctamente ajustada.
  2. Cierre la puerta de la cámara de trabajo.

  3. Haga lo siguiente:

    Inicie el mecanizado a través del icono que aparece en DentalCNC.

  4. Inicie el mecanizado a través del icono que aparece en DentalCNC.

Cancelación de la ejecución de tareas

  1. DentalCNC: Seleccione el icono mostrado.

  2. Confirme el mensaje actual.
    • Esto es lo que sucede:
    1. El mecanizado se detiene inmediatamente.

    2. DentalCNC pregunta si la herramienta del husillo puede insertarse en el almacén de herramientas sin peligro.

      Si la herramienta dañara los insertos de almacén de herramientas durante la inserción, se requiere una aspiración manual.

  3. Si desea que la máquina coloque la herramienta automáticamente en el almacén de herramientas, confirme la ventana de diálogo.

    Si desea retirar la herramienta manualmente de la pinza de sujeción, responda negativamente a la pregunta.

  4. Si el husillo se ha desplazado a la posición de cambio de herramienta, continúe con el siguiente paso.

  5. ¡PRECAUCIÓN!Utilice guantes.

  6. Abra la puerta de la cámara de trabajo.

  7. Sujete con la mano en su posición la herramienta en la pinza de sujeción.

    8.

  8. Confirme el mensaje actual.
    • La pinza de sujeción se abre.
  9. Retire la herramienta de la pinza de sujeción.



  10. Si su máquina cuenta con una puerta de la cámara de trabajo manual, cierre la puerta.
  11. Confirme el mensaje actual.
    • Esto es lo que sucede:
    1. La pinza de sujeción se cierra.
    2. El husillo se desplaza hasta su posición predeterminada.

La ejecución de la tarea se interrumpe en los siguientes casos:

  • El suministro de aire comprimido no es suficiente
  • El caudal de líquido refrigerante no es suficiente

Normalmente una tarea interrumpida se reanuda automáticamente después de haberse corregido el error.

La ejecución de tareas se cancela en los siguientes casos:

  • En caso de avería en la máquina
  • En caso de rotura de una herramienta
  • En caso de corte de corriente

Si se canceló una tarea, debe reiniciarla.

DentalCNC le permite reanudar la tarea a partir del último paso de mecanizado. Para más información, consulte la documentación correspondiente.

Si se ha interrumpido la tarea, DentalCNC emite el mensaje correspondiente.

Si es insuficiente el aire comprimido

  • Compruebe lo siguiente:
  • El manómetro del regulador de aire comprimido
  • La instalación de los tubos flexibles neumáticos
  • Su compresor

Si el vacío es insuficiente

  • Compruebe la manguera de aspiración y el dispositivo de aspiración.

Si el flujo de líquido refrigerante es insuficiente

  1. Compruebe si hay suficiente líquido refrigerante en el depósito.
  2. Compruebe si el líquido refrigerante y el depósito, el filtro inclusive, están limpios.

La unidad de mando interna detecta cualquier avería en la máquina en caso de incidencia crítica. La cámara de trabajo se iluminará en rojo. DentalCNC muestra el código de error y el mensaje de error enviados por la unidad de control.

  1. Anote el error y el código de error indicados.
  2. Reinicie la máquina y el ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.. Si el problema persiste, continúe con el siguiente paso.
  3. Desconecte la máquina de la fuente eléctrica y asegúrela contra una reconexión.
  4. Contactar con el servicio de atención al cliente. Tenga preparados el mensaje de error y el código de error.
  5. Para extraer una pieza en bruto de la cámara de trabajo, abra la puerta de la cámara de trabajo manualmente cuando sea necesario.

Si una herramienta se rompe durante el mecanizado, la máquina no lo reconocerá inmediatamente. En su lugar, el husillo continuará moviéndose con la herramienta rota. La rotura de herramienta se reconocerá con los siguientes eventos:

  • El siguiente cambio regular de herramienta

La rotura de una herramienta puede deberse a lo siguiente:

  • La herramienta estaba dañada o desgastada
  • La herramienta se colocó en una posición incorrecta o se insertó manualmente en el husillo en el momento incorrecto. Por tanto, no era adecuada para el paso de mecanizado.
  • La disposición de los objetos en la pieza («nesting») no estaba suficientemente ajustada al material.

Si se rompe una herramienta, proceda de la siguiente manera:

  1. Abra la puerta de la cámara de trabajo.
  2. Retire todas las partes de la herramienta rota de la cámara de trabajo y de la pinza de sujeción.
  3. Vuelva a añadir la herramienta al ATB virtual y al almacén de herramientas virtual en DentalCNC.
  4. Si el husillo tomó la herramienta del almacén de herramientas, compruebe si la herramienta se insertó en la posición correcta. Inserte una herramienta de repuesto en la posición correcta del almacén de herramientas.
  5. Si ha insertado la herramienta manualmente en la pinza de sujeción, compruebe si la herramienta rota equivale al tipo de herramienta que se le pidió insertar. Tenga preparada una herramienta de repuesto adecuada.
  6. Cierre la puerta de la cámara de trabajo.
  7. Reanude la tarea.

DentalCNC le permite reanudar la tarea a partir del último cambio de herramienta. Para más información, consulte la documentación correspondiente.

Si las herramientas se rompen a menudo, lea las indicaciones del capítulo relativo a la subsanación de errores. Subsanación de errores

Mientras la máquina no reciba energía, no tendrá acceso a la cámara de trabajo.

ADVERTENCIA

Peligro de aplastamiento y cortes si la puerta de la cámara de trabajo está abierta

Si la puerta de la cámara de trabajo está abierta durante el mecanizado, no protegerá a los usuarios de contusiones y cortes.

  • No abra o cierre la puerta de la cámara de trabajo durante el mecanizado.
  • Nunca utilice la máquina con la puerta de la cámara de trabajo abierta.
  • No realice una apertura de emergencia a menos que esté autorizado y haya recibido formación para ello.
ATENCIÓN

Lesiones por corte con herramienta rotativa

Si se produce un corte de corriente o una avería en la máquina durante el mecanizado, el husillo sigue girando con la herramienta insertada. Si toca la herramienta que está girando, sufrirá lesiones por corte.

  • Espere a que el husillo haya dejado de girar antes de realizar una apertura de emergencia.
  • No ejecute la apertura de emergencia durante el funcionamiento normal.

En el lado izquierdo de la máquina se encuentra un orificio para el desbloqueo de emergencia.

En la parte inferior derecha de la máquina, se encuentra la palanca de desbloqueo de emergencia.

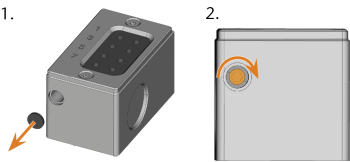

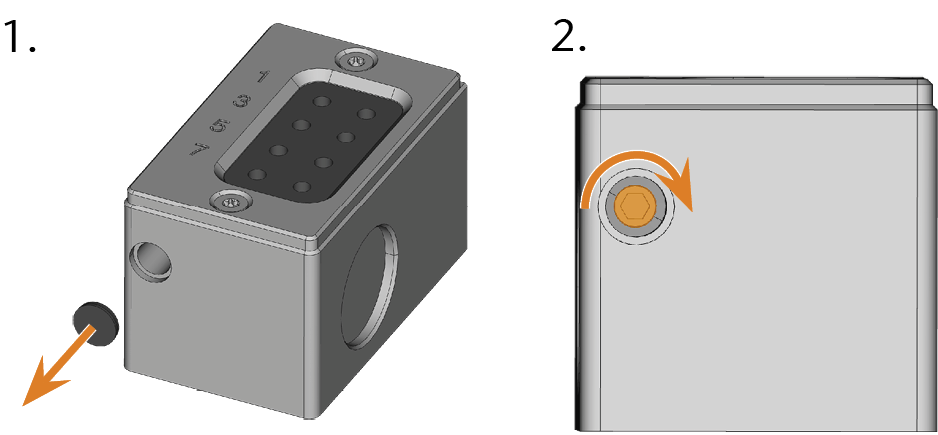

Si un almacén de herramientas quedara atascado en el soporte, utilice el tornillo situado en la parte trasera del almacén de herramientas para liberarlo.

  1. Tome una herramienta plana sin filo (p. ej., un destornillador plano).
  2. Utilice la herramienta para retirar la tapa protectora del tornillo y deposite la tapa en un lugar a su alcance.
  3. Gire el tornillo en el sentido de las agujas del reloj con la llave Allen proporcionada.
    • El almacén de herramientas se desplaza hacia atrás y se desbloquea.



  4. Retire el almacén de herramientas de la cámara de trabajo.

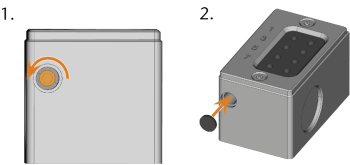

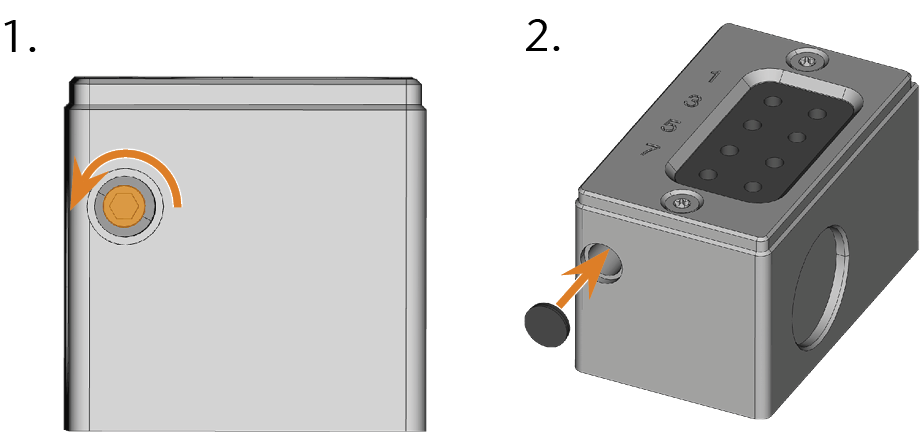

  5. Vuelva a poner el tornillo en su estado original:
    1. Gire el tornillo en el sentido contrario de las agujas del reloj con la llave Allen suministrada hasta colocarlo en su posición original.
    2. Cubra la abertura con la tapa protectora.
      • El tornillo está restablecido y el almacén de herramientas está listo para volver a insertarse.
