Se aplica a: K5+

Vista general de la máquina

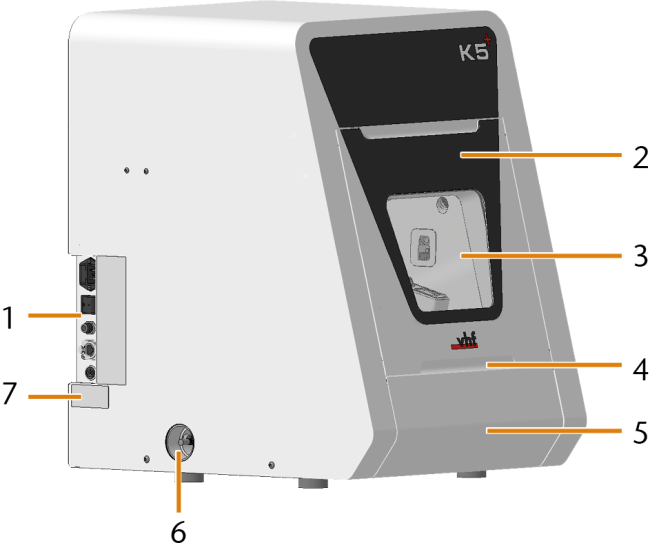

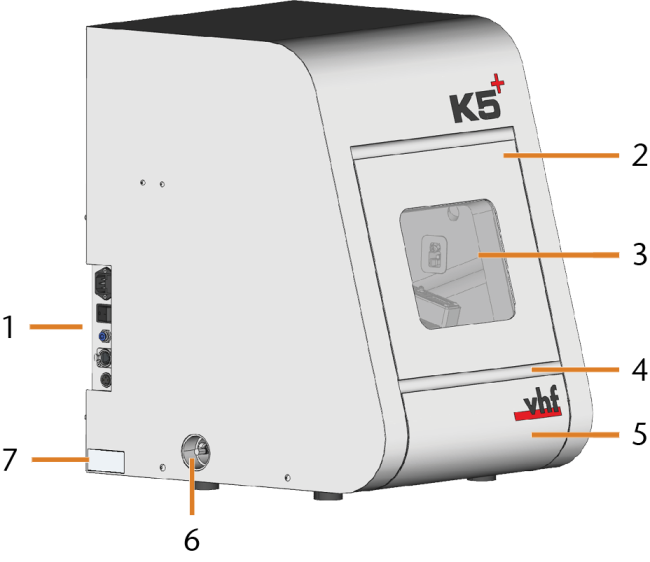

Vista frontal de la máquina

Número de serie K5PD...

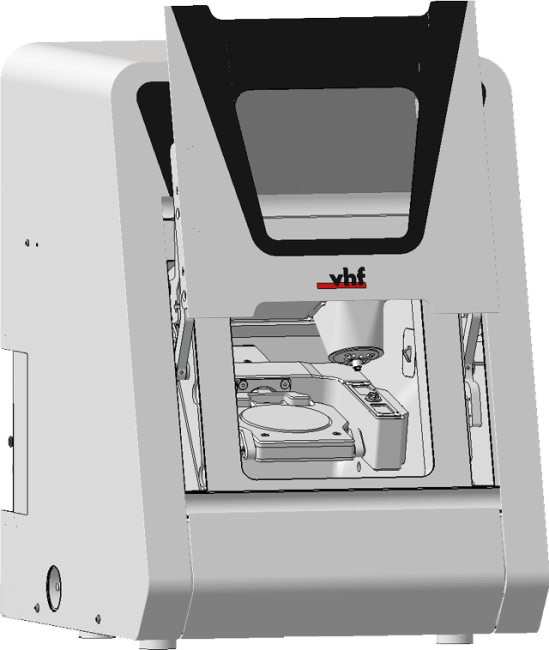

Número de serie K5PF...

  1. Panel de conexiones
  2. Puerta de la cámara de trabajo
  3. Ventanilla de la cámara de trabajo
  4. Moldura de agarre de la puerta de la cámara de trabajo
  5. Compartimento de accesorios
  6. Toma de aspiración para el sistema de aspiración
  7. Placa de características

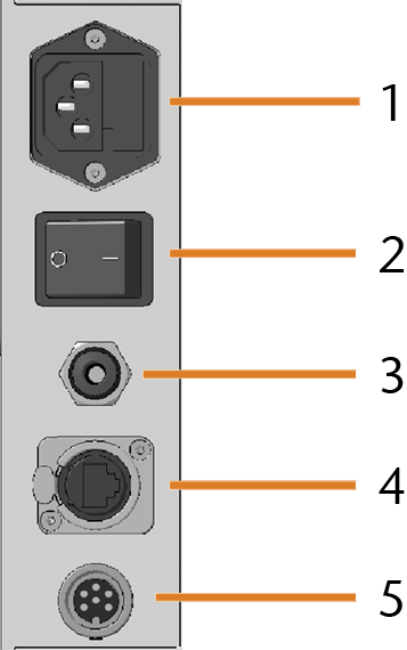

Panel de conexiones



  1. Conexión eléctrica incl. fusible de vidrio T6,3A L250V
  2. Interruptor principal
  3. Conexión de aire comprimido (Racor rápido roscado de 6 mm)
  4. Puerto de red (Ethernet RJ-45)
  5. Interfaz de aspiración (6 pines, IEC 61076-2-106)

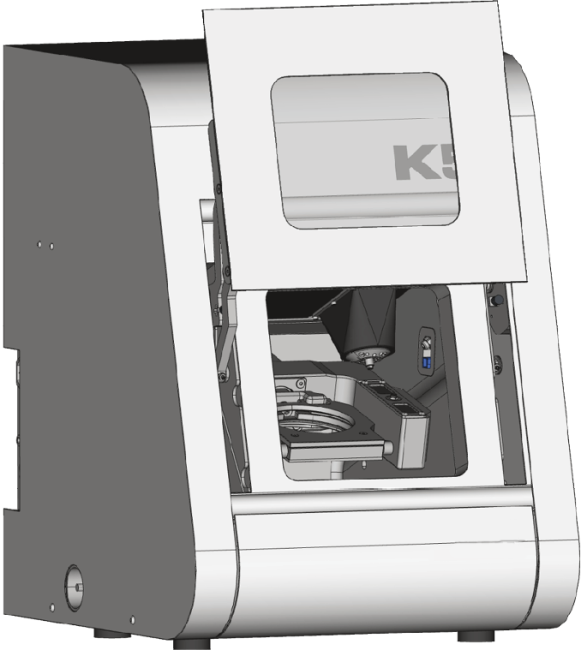

Puerta de la cámara de trabajo

La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento. Puede abrir y cerrar la puerta de la cámara de trabajo manualmente.

No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.

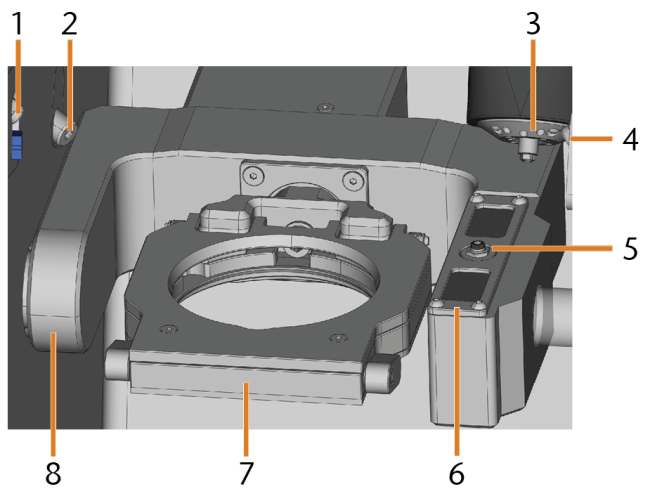

Cámara de trabajo

Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.



  1. Boquilla de iones izquierda
  2. Cámara web
  3. Husillo con pinza de sujeción para alojar herramientas
  4. Boquilla de iones derecha
  5. Palpador de medición
  6. Almacén de herramientas
  7. Portapiezas; Eje giratorio A
  8. Eje giratorio B

Colores de la iluminación de la cámara de trabajo

Color

Estado

Puerta de la cámara de trabajo

Verde

La máquina está lista para funcionar.

desbloqueado

Blanco

La máquina está lista para funcionar.

desbloqueado

Azul

La máquina está operando.

bloqueado

Rojo

Se ha producido una avería en la máquina.

bloqueado

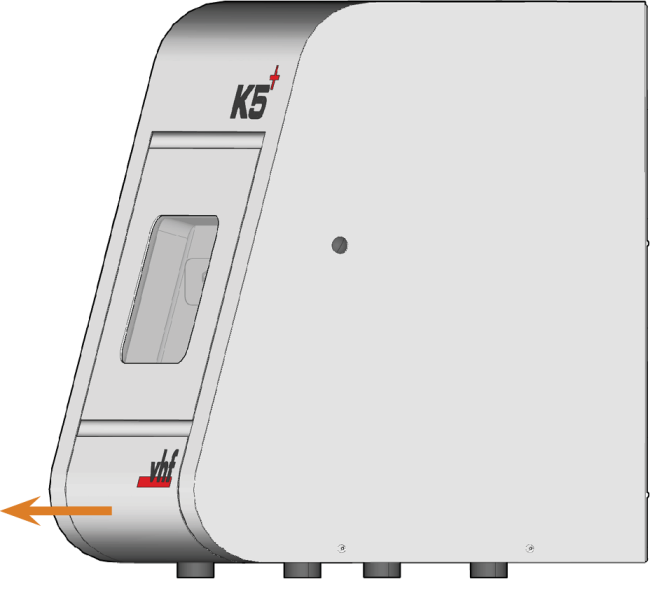

Compartimento de accesorios

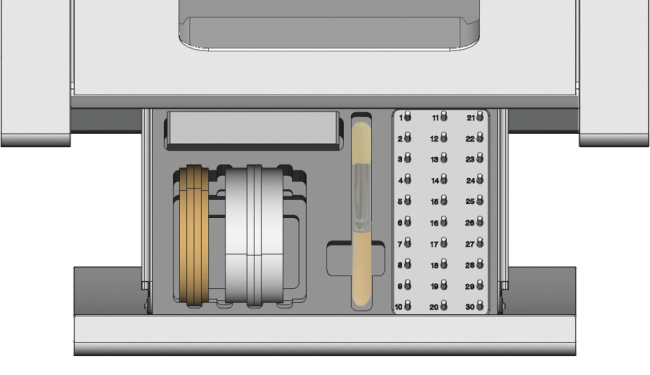

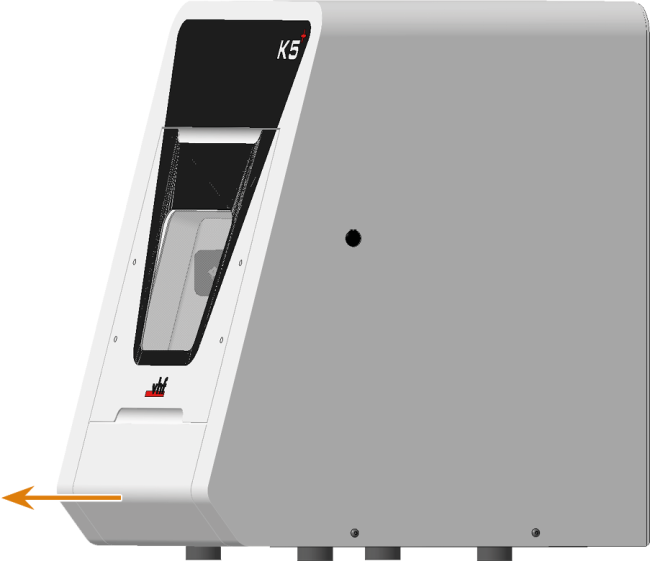

En el compartimento de accesorios de debajo de la cámara de trabajo, puede guardar las piezas en bruto, las herramientas y el kit de mantenimiento del husillo para que estén a mano.

Ordenador CAM

Para trabajar con la máquina, utilice un ordenador Windows®ordenador CAMCerrado Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.») y un software especialmente desarrollado para ello («software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC.»). El software de mecanizadoCerrado Término para el paquete de software de DentalCAM y DentalCNC. consta de los siguientes componentes:

  • DentalCAMUna aplicación CAM para crear y calcular piezas en bruto virtuales («tareas»)
  • DentalCNCUna aplicación CNC para mecanizar tareas y realizar el mantenimiento de la máquina.

Para crear y diseñar objetos dentales también necesitará un programa CAD (esta se vende por separado a través de distribuidores especializados).

Le puede interesar el resumen del flujo de trabajo de DentalCAM y DentalCNC.

Placa de identificación y número de serie

La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Vista frontal de la máquina

Ejes

Esta máquina tiene 5 ejes: 3 ejes lineales y 2 ejes giratorios.

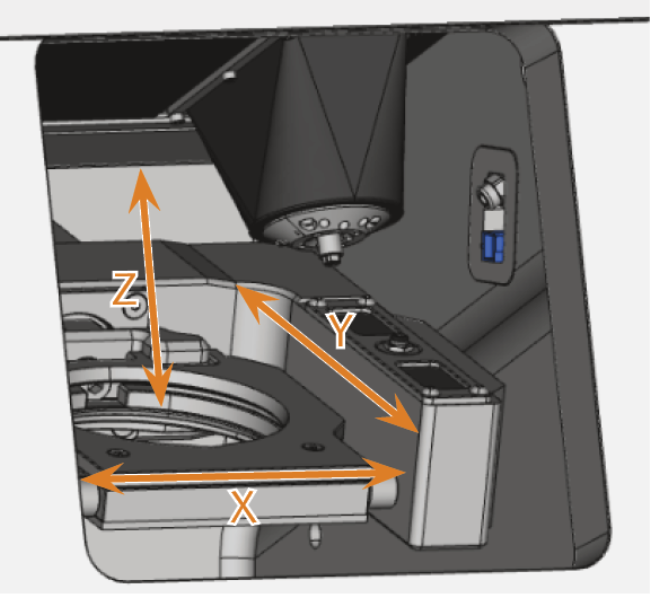

Ejes lineales

El husillo se desplaza a lo largo de estos ejes.

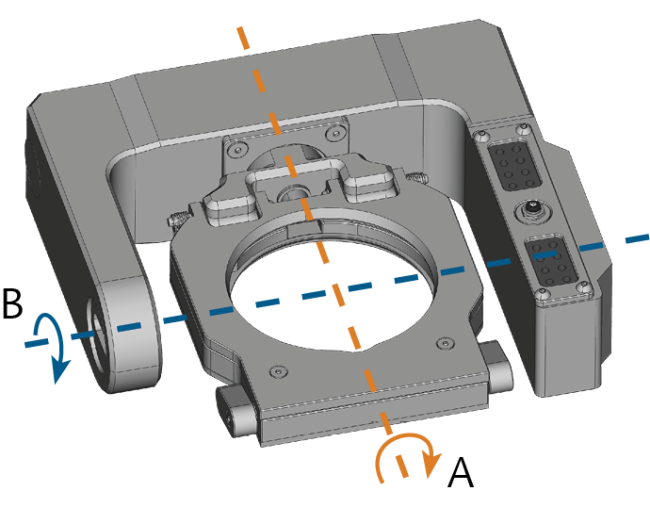

Ejes giratorios

El portapiezas gira alrededor de estos ejes.
