Se aplica a: K5+

Sustituir el sistema de sujeción del portapiezas

Si el portapiezas ya no sujeta correctamente las piezas en bruto, cambiar el sistema de sujeción del portapiezas podría solucionar el problema. La pieza de repuesto correspondiente puede obtenerse del servicio de atención al cliente. La pieza de repuesto contiene todas las piezas que se desmontan como recambio en los siguientes pasos.

1. Tenga a mano:
   • Sistema de sujeción de repuesto para el portapiezas
   • Llave hexagonal (2,5 mm)
   • Llave hexagonal (3 mm)
   • Llave inglesa (8 mm) si sustituye el sistema de sujeción por primera vez
2. Mueva los ejes a la posición predeterminada seleccionando el icono representado en la vista Mecanizado en DentalCNC.
3. Abra la vista Parámetros de la máquina con el icono mostrado en la barra de iconos local.
4. Mueva los ejes a la posición de cambio de herramienta seleccionando el icono representado en la vista Mecanizado en DentalCNC.
5. Abra la puerta de la cámara de trabajo.
6. Apague la máquina mediante el interruptor principal.
   • Puede girar el portapiezas libremente.
7. Abra el portapiezas.

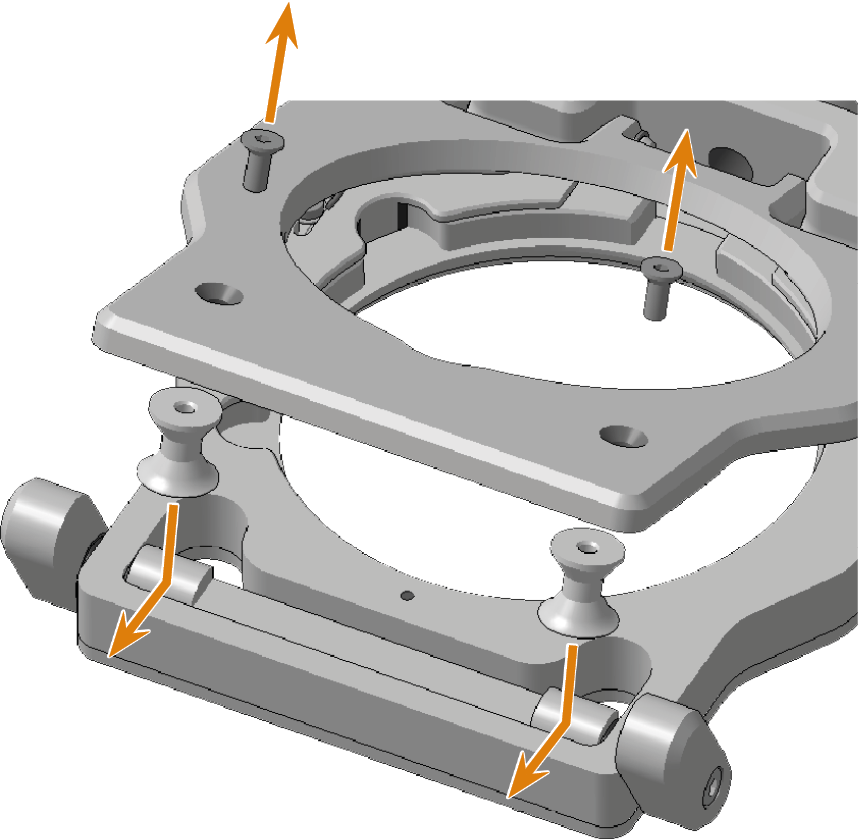

8. Desatornille los 2 tornillos de la parte superior de la cubierta del portapiezas con la llave Allen de 2,5 mm y retire los 2 conos dobles del sistema de sujeción.


9. Coloque los conos dobles de repuesto del sistema de sujeción en los rebajes (marcados en azul) de la cubierta del portapiezas y atorníllelos con la llave Allen de 2,5 mm. La tapa del portapiezas está disponible en 2 versiones.

Versión 1:
Inserte los conos dobles de modo que 1 cara plana (marcada en verde) quede alineada en paralelo con el rebaje que hay encima.



Versión 2:
Introduzca los conos dobles de modo que 1 cara plana (marcada en verde) quede alineada con la cara plana del rebaje.

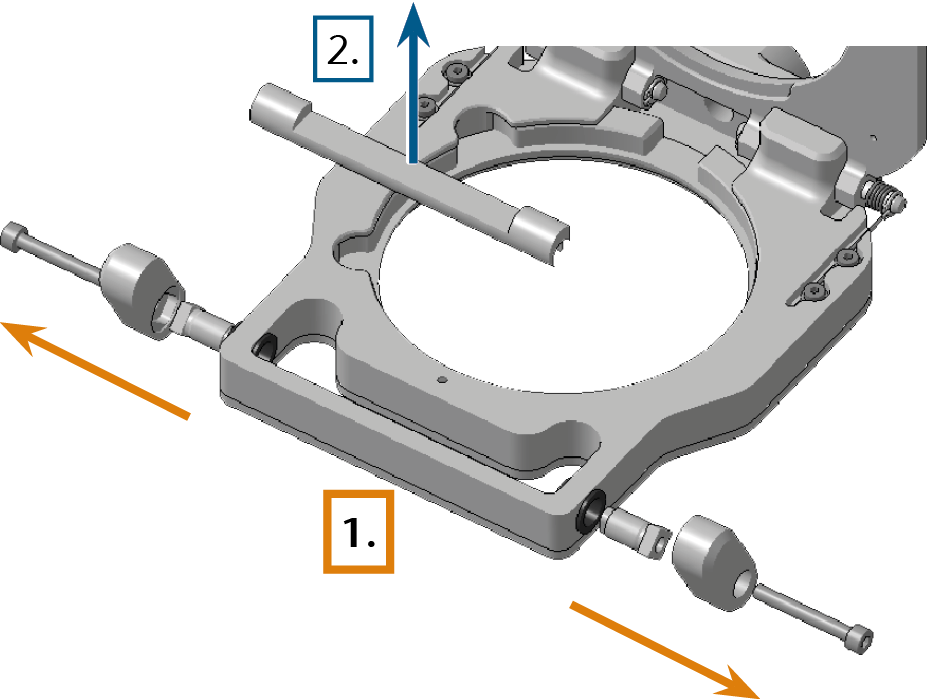

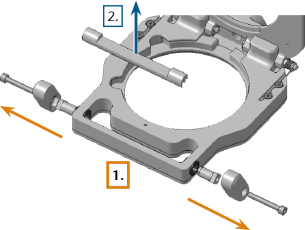

10. Retire la palanca del portapiezas y el eje intermedio:
    1. Sujete el eje con firmeza, desenrosque la palanca del portapiezas con la llave Allen de 3 mm y retírela.

    2. Si los tornillos de la palanca del portapiezas tienen la misma longitud que los tornillos de recambio, retire las ayudas de posicionamiento del eje.

       Si los tornillos de repuesto son más largos, desatornille las ayudas de posicionamiento del mango con la llave de 8 mm.



    Ayuda de posicionamiento insertada (izquierda) y ayuda de posicionamiento atornillada

    3. Retire el eje del sistema de sujeción.

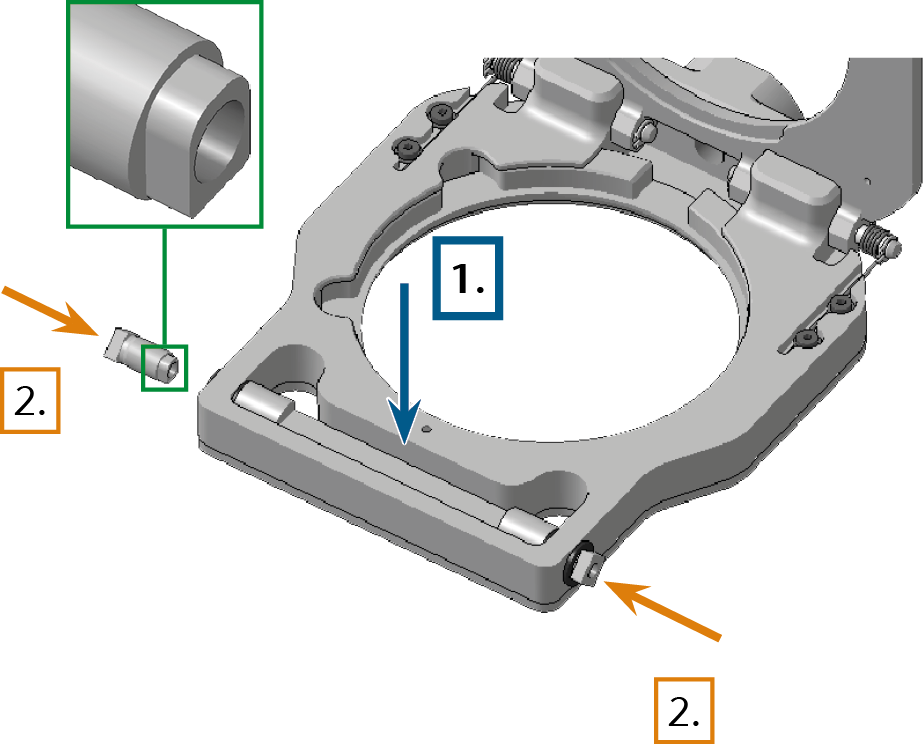

11. Inserte el eje de recambio del sistema de sujeción:
    1. Coloque el mango en el portapiezas, con la superficie redondeada hacia delante y el rebaje rectangular hacia arriba. Sujete el mango en su lugar.
    2. Inserte la geometría de unión parcialmente redondeada de las ayudas de posicionamiento en el mango, con la parte redondeada hacia arriba.
    3. Asegúrese de que todas las piezas encajan perfectamente entre sí.

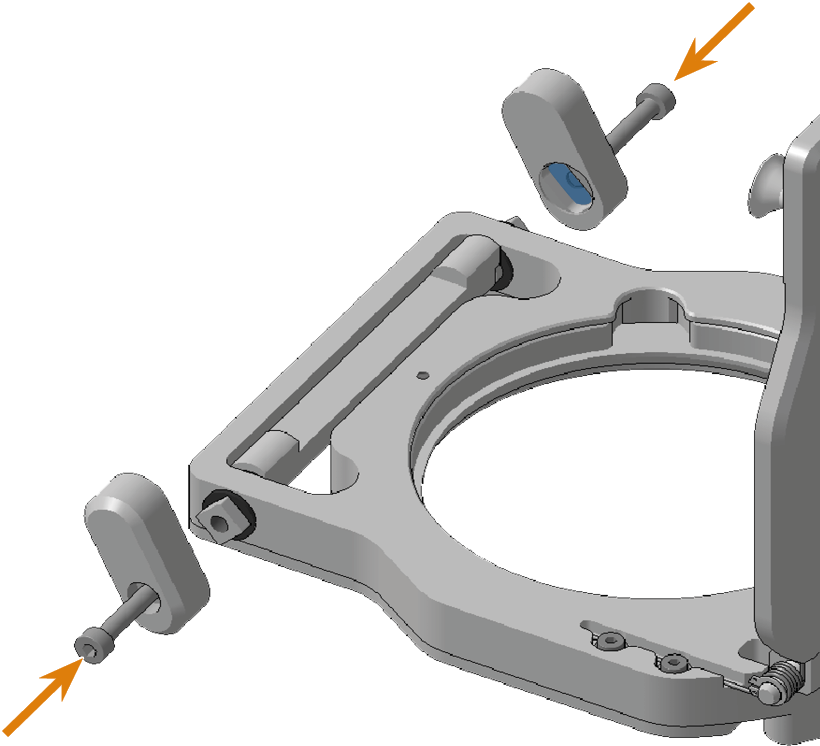

12. Coloque la palanca de portapiezas de repuesto en posición «abierta» en las ayudas de posicionamiento y enrósquela con la llave Allen de 3 mm. Preste atención a la forma del rebaje (marcado en azul) en las palancas de portapiezas.


13. Compruebe si el portapiezas se abre/cierra correctamente y si la cubierta del portapiezas está fijada adecuadamente. En caso contrario, deberá revisarse la instalación del sistema de sujeción.
14. Cierre el portapiezas.
15. Cierre la puerta de la cámara de trabajo.
16. Encienda la máquina mediante el interruptor principal.
17. Reinicie DentalCNC.
    • La máquina realiza un referenciado.
