Se aplica a: K5+

Fijar y retirar piezas en bruto

El flujo de trabajo para la restauración es el siguiente:

La máquina puede procesar las siguientes piezas en bruto:

• Discos con un diámetro de 98,5 mm – 98,8 mm
• Bloques, tamaño máximo: 45 x 20 x 20 mm (largo x profundo x alto)*
• Pilares prefabricados*

*requiere un equipamiento adicional Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina.

Puede solicitar equipos adicionales Componente físico que debe adquirirse por separado y que agrega nuevas funciones a su máquina. a través de su servicio de atención al cliente.

Cómo fijar los diferentes tipos de pieza en bruto

Tipo pieza	¿Soporte requerido?	Fijar así
EstándarDiscos	No	Discos >> Portapiezas
Bloques	Sí	Bloques >> Portabloques >> Portapiezas
Pilares prefabricados	Sí	Pilares prefabricados >> Soporte para el pilar prefabricado >> Portapiezas

Fijar discos en la cámara de trabajo

1. Abra la puerta de la cámara de trabajo.

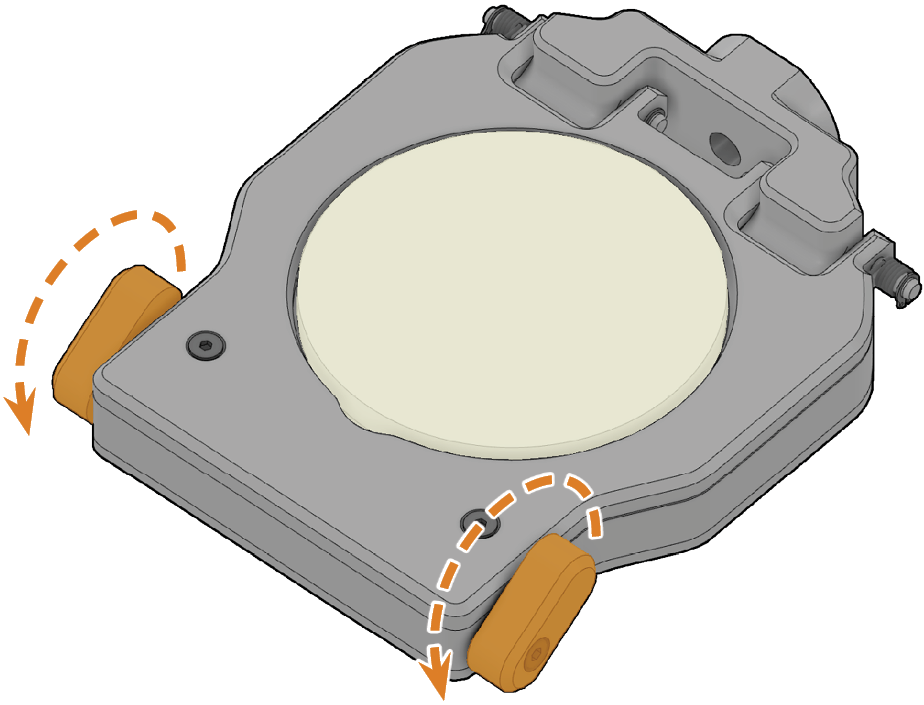

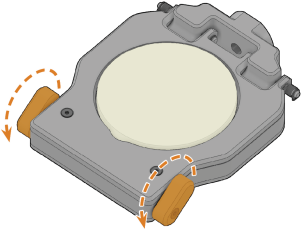

2. Desbloquee el portapiezas tirando de la palanca izquierda o derecha del portapiezas (marcadas en naranja en la figura) hacia usted hasta la posición final.
• La cubierta del portapiezas se mueve hacia arriba y el portapiezas está abierto.




3. Retire la pieza en bruto del portapiezas, si la hay.
4. Para insertar el disco a procesar, proceda de la siguiente manera:
1. Si el disco tiene varias capas, alinee la pieza en bruto de manera que la capa superior de color quede en la parte superior.
2. Si el disco se ha mecanizado previamente, asegúrese de lo siguiente:
   • El lado superior original señala hacia arriba.
   • La parte delantera original apunta hacia delante.
   • Si el disco para fijar de nuevo de forma segura se ha marcado a través de DentalCNC, asegúrese de que la marca esté en la posición que se indica más abajo.
3. Introduzca el disco en el portapiezas.


AVISO
Daños en la máquina / las herramientas o resultados de mecanizado insuficientes debido a una fijación incorrecta de la pieza en bruto
Si el portapiezas no se cierra correctamente, la pieza en bruto no se fijará correctamente y el portapiezas puede resultar dañado. En consecuencia, la máquina y las herramientas podrían sufrir daños y los resultados del mecanizado podrían no ser satisfactorios.
• Siempre cierre el soporte de la pieza en bruto como se describe abajo.
• Asegúrese de que las palancas del portapiezas estén bien cerradas.
• No aplique una fuerza excesiva al cerrar las palancas.
5. Para cerrar el portapiezas, proceda de la siguiente manera:
1. Asegúrese de que las palancas del portapiezas estén en la posición delantera, como se indica en la figura siguiente.
2. Presione hacia abajo la cubierta del portapiezas y manténgala en su sitio.
3. Bloquee el portapiezas empujando la palanca izquierda o derecha del portapiezas (marcadas en naranja en la figura) en dirección contraria a usted hasta que note una resistencia y que las palancas queden bien cerradas. No aplique una fuerza excesiva.

• El disco está fijado en el portapiezas. El disco está fijado en la cámara de trabajo.

Fijar bloques en el portabloques

Puede fijar hasta 3 bloques en el portabloques.

1. ¡PRECAUCIÓN!Utilice guantes.

¡AVISO! Rotura de herramientas y resultados de mecanizado defectuosos en caso de asignación incorrecta de bloques

2. El tipo de bloque, el número de bloques y las posiciones de bloque deben coincidir con la tarea correspondiente en DentalCAM.

3. Desenrosque el tornillo de fijación en la posición deseada con el destornillador dinamométrico suministrado.

4. Si el bloque tiene varias capas, alinee la pieza en bruto de manera que la capa superior de color quede en la parte superior.

5. Sitúe el bloque de modo que la clavija de posicionamiento del portabloques (marcas a la izquierda) se sitúe en la ranura del mango del bloque (marca derecha).





6. Inserte el mango del bloque en la posición deseada del portabloques hasta que esté firmemente asentado.



7. Utilice el destornillador dinamométrico suministrado para fijar el bloque con el tornillo de fijación correspondiente. Apriete firmemente el tornillo.

Fijar el portabloques en la cámara de trabajo

1. Abra la puerta de la cámara de trabajo.
2. Abra el portapiezas.
3. Retire la pieza en bruto del portapiezas, si la hay.
4. Oriente correctamente el portabloques:
   • Los tornillos de fijación deben señalar hacia arriba.
   • Las ayudas de posicionamiento deben posicionarse en el lado izquierdo.
5. Inserte el portabloques en el portapiezas y sujételo con una mano desde abajo.




6. Cierre el portapiezas con la otra mano.

Utilizar un soporte de pilar opcional

Con un soporte de pilar opcional, su máquina puede procesar pilares prefabricados con geometrías de unión prefabricadas.

 Piezas en bruto de pilares prefabricados compatibles con DentalCAM 8

 Piezas en bruto de pilares prefabricados compatibles con DentalCAM 7
