Vista general de la máquina

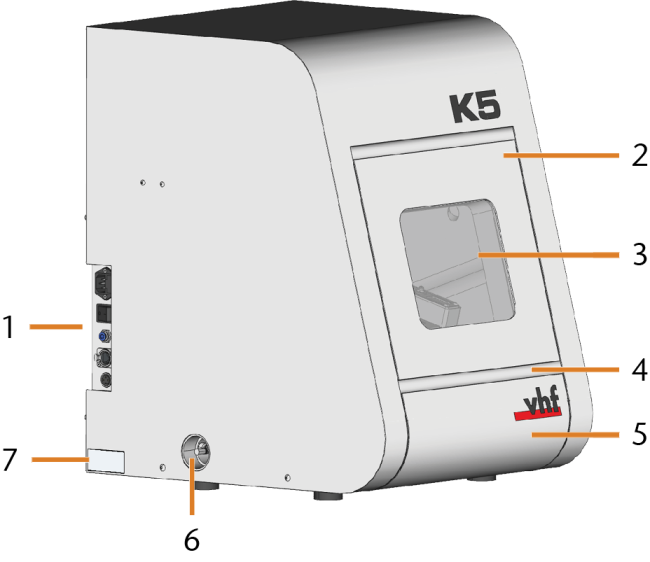

Vista frontal de la máquina
- Panel de conexiones
- Puerta de la cámara de trabajo
- Ventanilla de la cámara de trabajo
- Moldura de agarre de la puerta de la cámara de trabajo
- Compartimento de accesorios
- Toma de aspiración para el sistema de aspiración
- Placa de características

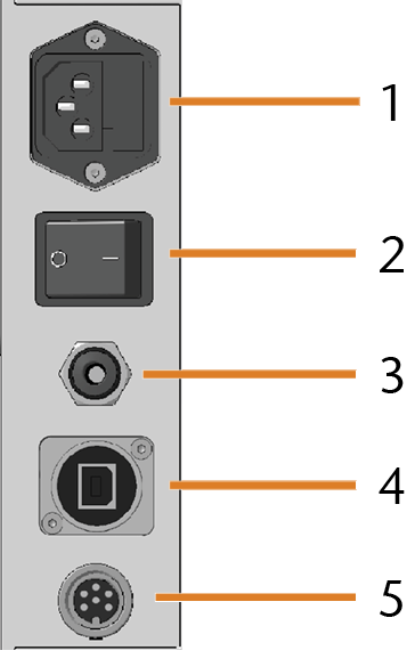

Panel de conexiones
- Conexión eléctrica incl. fusible de vidrio T6,3A L250V
- Interruptor principal
- Conexión de aire comprimido (Racor rápido roscado de 6 mm)
- Puerto USB
- Interfaz de aspiración (6 pines, IEC 61076-2-106)

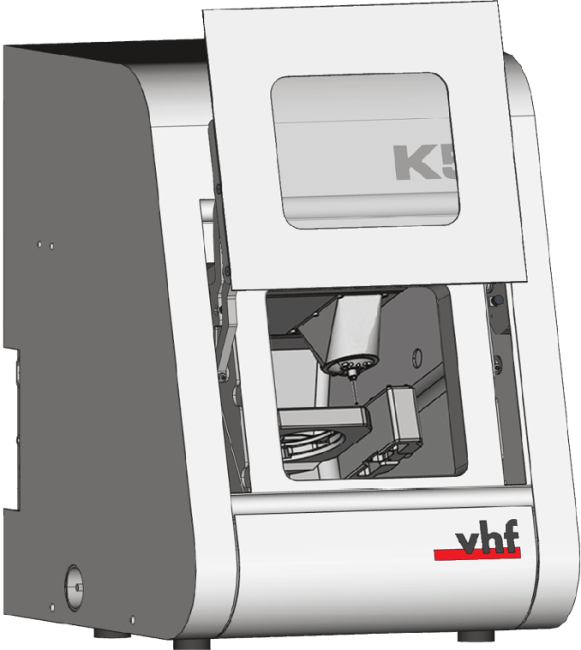

Puerta de la cámara de trabajo
La puerta de la cámara de trabajo cierra la cámara de trabajo y protege al usuario de lesiones durante el funcionamiento.
No se puede abrir la puerta cuando la máquina está apagada ni cuando los ejes están en movimiento.
- Para abrir o cerrar la puerta de la cámara de trabajo, tire de ella hacia arriba o presiónela hacia abajo con la mano. Utilice la moldura de agarre de la puerta.

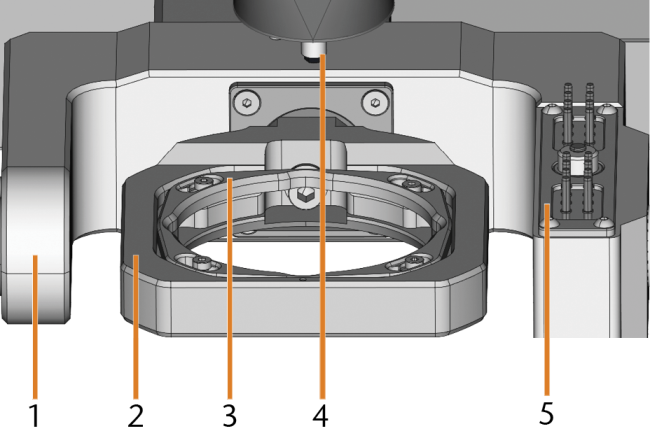

Cámara de trabajo
Puede insertar piezas en bruto y herramientas en la cámara de trabajo. Aquí es donde las piezas en bruto se procesan.
- Eje giratorio B
- Portapiezas; Eje giratorio A
- Anillo de fijación
- Husillo con pinza de sujeción para alojar herramientas
- Almacén de herramientas
Colores de la iluminación de la cámara de trabajo
|
Color |
Estado |
Puerta de la cámara de trabajo |
|---|---|---|
|
Verde |
La máquina está lista para funcionar. |
desbloqueado |
|
Blanco |
La máquina está lista para funcionar. |
desbloqueado |
|
Azul |
|
bloqueado |
|
Rojo |
Se ha producido una avería en la máquina. |
bloqueado |

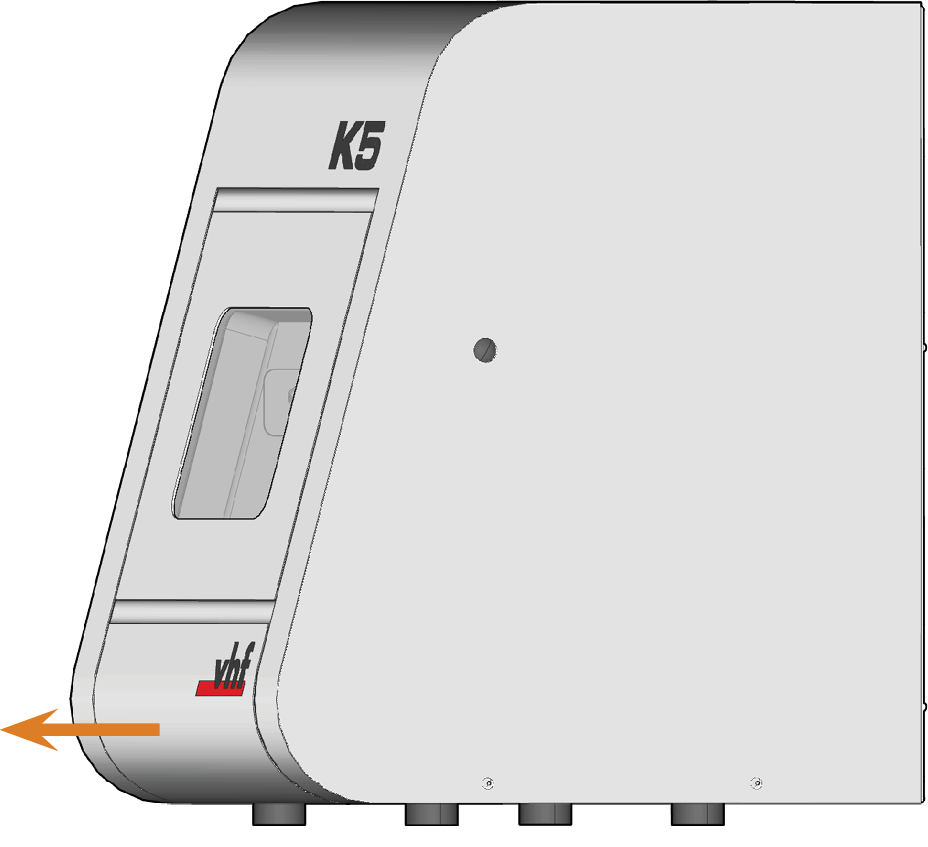

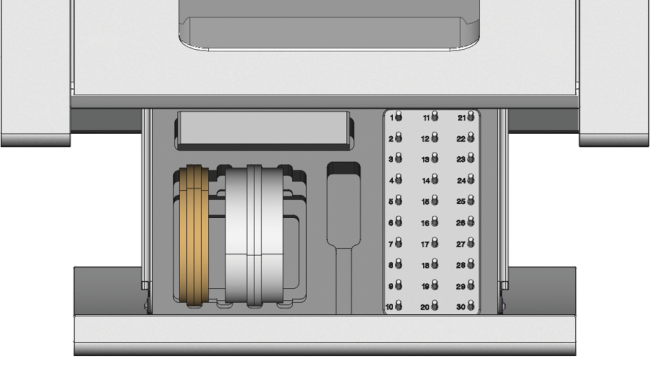

Compartimento de accesorios
En el compartimento de accesorios de debajo de la cámara de trabajo, puede guardar las piezas en bruto, las herramientas y el kit de mantenimiento del husillo para que estén a mano.
Ordenador CAM
Para trabajar con la máquina, utilice un ordenador Windows® («ordenador CAM
Ordenador que está conectado a su máquina y en el que se ejecutan DentalCAM y DentalCNC.») y un software especialmente desarrollado para ello («software de mecanizado Término para el paquete de software de DentalCAM y DentalCNC.»). El software de mecanizado Término para el paquete de software de DentalCAM y DentalCNC. consta de los siguientes componentes:
- DentalCAMUna aplicación CAM para crear y calcular piezas en bruto virtuales («tareas»)
- DentalCNCUna aplicación CNC para mecanizar tareas y realizar el mantenimiento de la máquina.
Para crear y diseñar objetos dentales también necesitará un programa CAD (esta se vende por separado a través de distribuidores especializados).
Placa de identificación y número de serie
La placa de identificación de la máquina contiene información identificativa como, por ejemplo, el número de serie. Encontrará la placa de identificación y el número de serie de la máquina en el siguiente lugar: Vista frontal de la máquina
Ejes
Esta máquina tiene
Ejes lineales
El husillo se desplaza a lo largo de estos ejes.

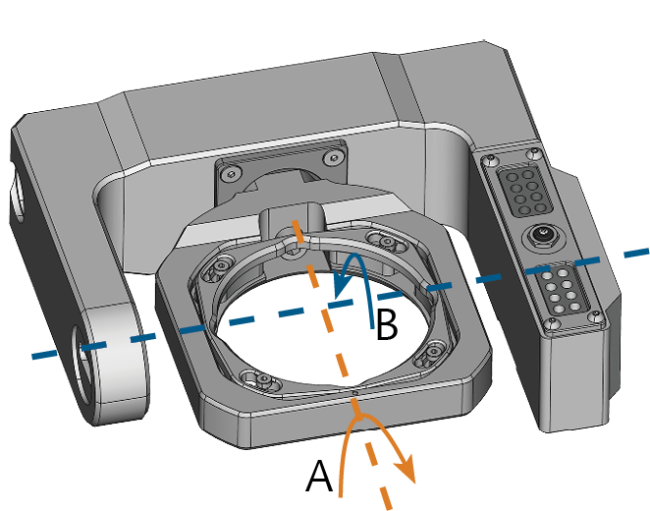

Ejes giratorios
El portapiezas gira alrededor de estos ejes.
