Se aplica a: K5

Conectar la máquina

Los pasos de instalación hasta la puesta en marcha son los siguientes:

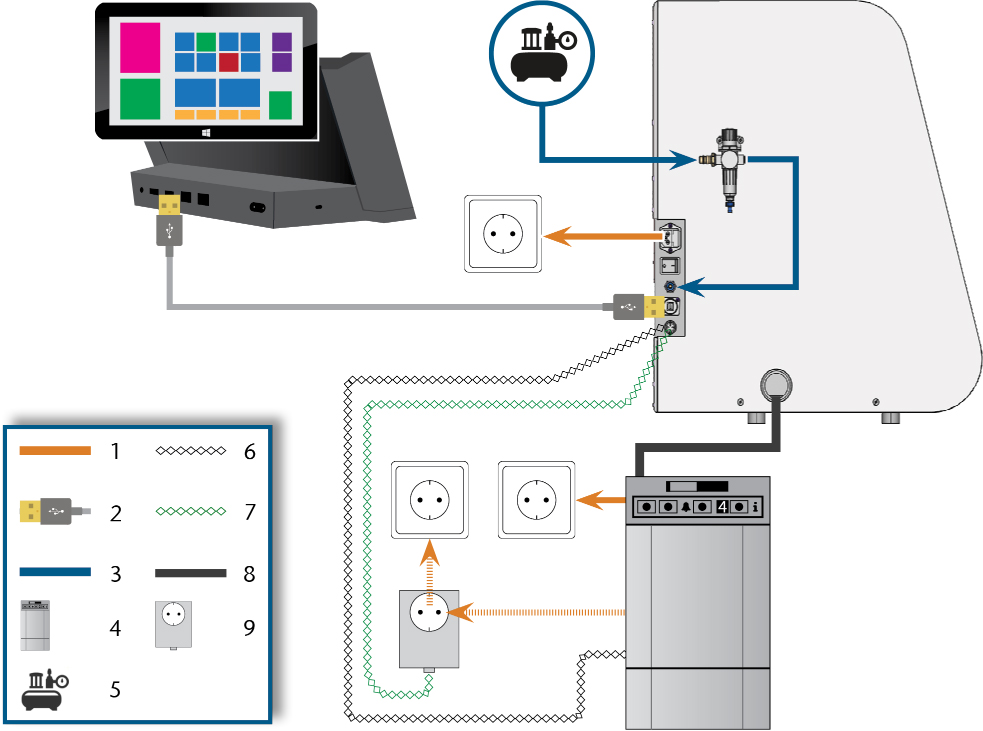

Esquema de instalación de la máquina

Establecer la conexión eléctrica

La máquina necesita un sistema de alimentación ininterrumpida para el funcionamiento correcto.

1. Enchufe el cable de alimentación de corriente suministrado en la toma de corriente situada en el panel de conexiones de la máquina.

2. ¡AVISO! Para evitar interrupciones en las tareas, instale un sistema de alimentación ininterrumpida (SAI), tipo online/VFI (IEC 62040-3, clase 1) en caso de apagones periódicos o fluctuaciones frecuentes de la tensión de red.

3. Enchufe el conector macho del cable en una toma de corriente que esté protegida mediante un interruptor diferencial.

Instalar el sistema neumático

Encontrará valores específicos y requisitos adicionales en el capítulo sobre datos técnicos.  Datos técnicos

La máquina necesita aire comprimido para las siguientes actividades:

• Para abrir y cerrar la pinza de sujeción durante los cambios de herramienta.
• Para el aire de bloqueo del husillo, que evita que cuerpos extraños entren en el husillo.
• Para el aire de bloqueo en la cámara de trabajo, que mantiene alejados los residuos de mecanizado de las piezas sensibles de la máquina.

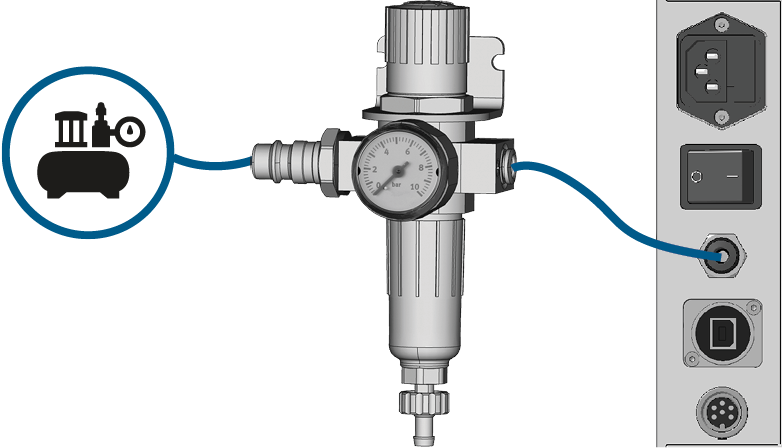

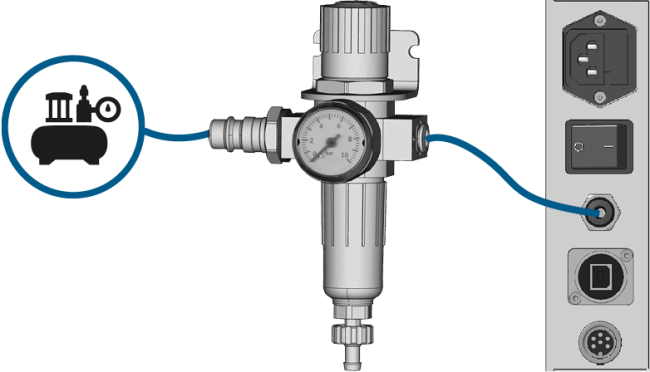

Resumen del regulador de aire comprimido

La máquina se conecta al suministro de aire externo a través de un regulador de aire comprimido. Puede utilizar este regulador para controlar y regular la presión del aire entrante.

El regulador de aire comprimido se suministra con la máquina y tiene que montarse en el lado de la carcasa de la máquina al instalar esta última. El regulador tiene las siguientes conexiones:

• Rosca interior de 1/8", provista de un conector de aire comprimido macho para conectar el suministro de aire comprimido externo
• Racor rápido roscado de 6 mm para conectar la máquina.

En el lado izquierdo de la máquina se encuentran dos taladros, que usted puede utilizar para montar el regulador de aire comprimido en la máquina.

• Monte el regulador de aire comprimido en una posición vertical, utilizando los tornillos de cabeza ovalada que se encuentran en los taladros.

Instalar la manguera neumática

1. Cierre la válvula de suministro de aire comprimido externo principal.
2. Utilice la manguera neumática proporcionada para conectar la conexión neumática derecha del regulador de aire comprimido a la conexión neumática de la máquina.
3. Conecte el suministro de aire comprimido externo a la conexión neumática izquierda del regulador de aire comprimido.
4. Verifique minuciosamente que todas las mangueras neumáticas externas están correctamente situadas en sus conexiones correspondientes y que las mangueras y los conectores no presentan daños.
5. Si todas las mangueras y todos los conectores están correctamente instalados y no presentan daños, abra la válvula de suministro de aire comprimido externo.

Ajustar la presión de aire con el regulador de aire comprimido

Solamente es necesario ajustar la presión del aire si la presión de aire indicada por el manómetro no está entre la presión de aire mínima y la máxima. Encontrará valores específicos y requisitos adicionales en el capítulo sobre datos técnicos.

1. Tire ligeramente hacia arriba del mando giratorio situado en la parte superior del regulador de aire comprimido.

2. Gire el mando giratorio en el sentido deseado:
   • Gire hacia «+» para aumentar la presión
   • Gire hacia «-» para reducir la presión
3. Vuelva a presionar hacia abajo el mando giratorio.
• El mando está bloqueado y no puede cambiarse involuntariamente.

Instalar el sistema de aspiración

Componentes del sistema de aspiración:

Componente	Fuente	¿Requerido?	Prerrequisito
Dispositivo de aspiración con manguera de aspiración incluida	Servicio de atención al cliente, distribuidores especializados	Sí	–
Unidad de conmutación	Servicio de atención al cliente*	No	Cable de datos no utilizado
Cable de datos de dispositivos de aspiración compatibles	Fabricante del dispositivo de aspiración	No	Dispositivo de aspiración compatible; unidad de conmutación no utilizada
Conexión de manguera	Servicio de atención al cliente	Si no encaja la manguera de aspiración	–

*La unidad de conmutación no está disponible a escala mundial.

Requisitos para el dispositivo de aspiración

Encontrará valores específicos y requisitos adicionales en el capítulo sobre datos técnicos.  Datos técnicos

• Solamente utilice un dispositivo de aspiración con las siguientes propiedades:

• Diseñado para el uso comercial en el sector dental
• Equipado con un filtro de la clase de filtro M
• Equipado con dispositivos de seguridad que le protejan de descargas estáticas (p. ej., a través de una manguera de aspiración antiestática)

Conectar el dispositivo de aspiración

Puede instalar el dispositivo de aspiración de la siguiente manera:

Instalar la unidad de conmutación

Si desea que la máquina encienda y apague automáticamente el dispositivo de aspiración, pero no dispone de un cable de datos, puede utilizar la unidad de conmutación opcional. La unidad de conmutación no está disponible a escala mundial.

1. Conecte el cable de alimentación del dispositivo de aspiración a la unidad de conmutación.
2. Conecte el cable de control de la unidad de conmutación al puerto de datos del dispositivo de aspiración situado en el panel de conexiones de la máquina.
3. Enchufe la unidad de conmutación a una toma de corriente.
