Se aplica a: E5

1. Tenga a mano:

   1 x Destornillador de torque de 1,5 Nm con broca TX20

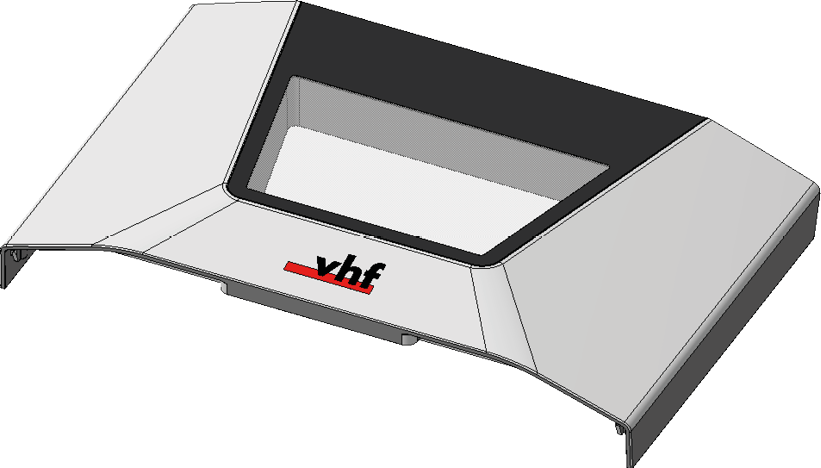

   1 x Puerta de cámara de trabajo de repuesto





2. Abra la puerta de la cámara de trabajo hasta que las palancas inferiores de la cámara de trabajo (marcadas en verde) estén paralelas al suelo de la máquina.





3. Sujete la puerta de la cámara de trabajo con firmeza. Utilice el destornillador dinamométrico de 1,5 Nm para aflojar los 4 tornillos (marcados con naranja) que fijan la puerta de la cámara de trabajo al soporte de la puerta de la cámara de trabajo.

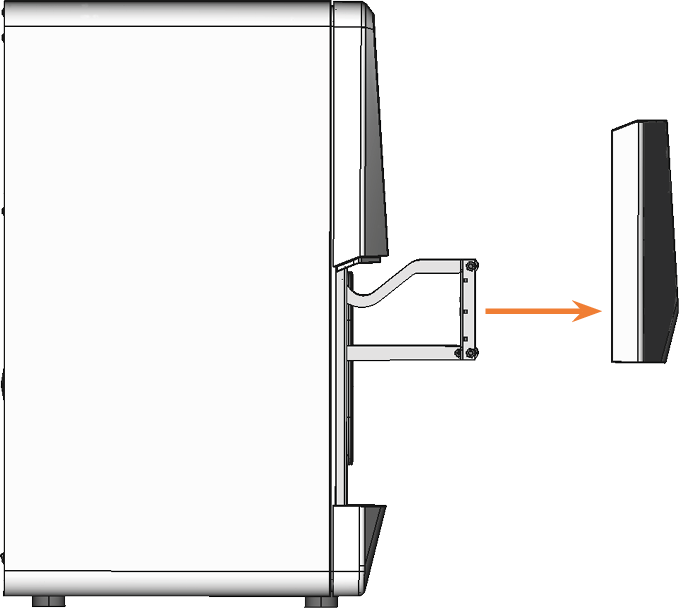

4. Retire la puerta de la cámara de trabajo.

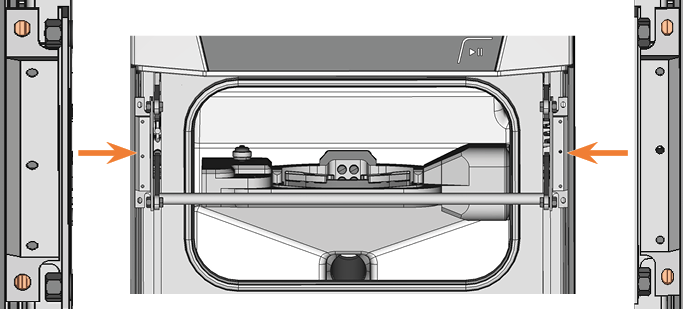

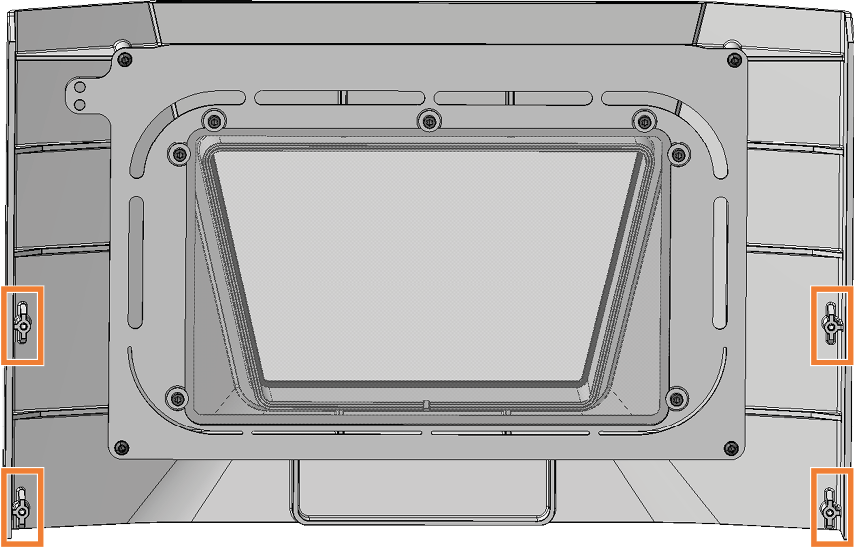

5. Coloque la puerta de la cámara de trabajo de repuesto de manera que los 4 orificios de tornillo de la parte posterior de la puerta de la cámara de trabajo (marcada en naranja) coincidan con los 4 orificios de tornillo del soporte de la puerta de la cámara de trabajo (marcado en verde).

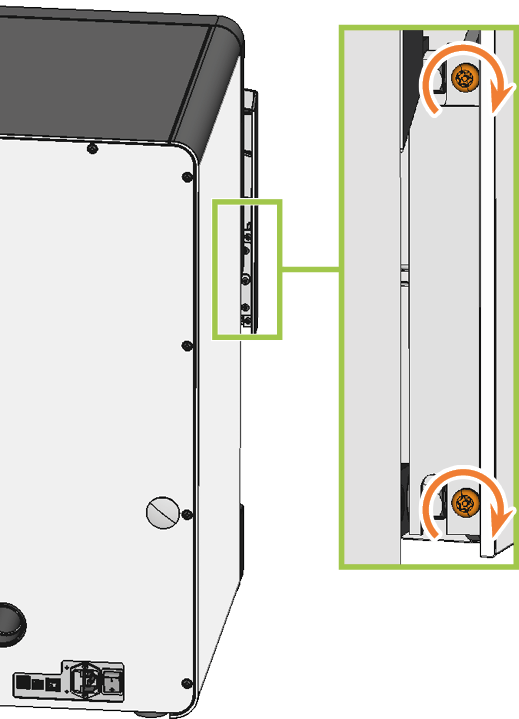

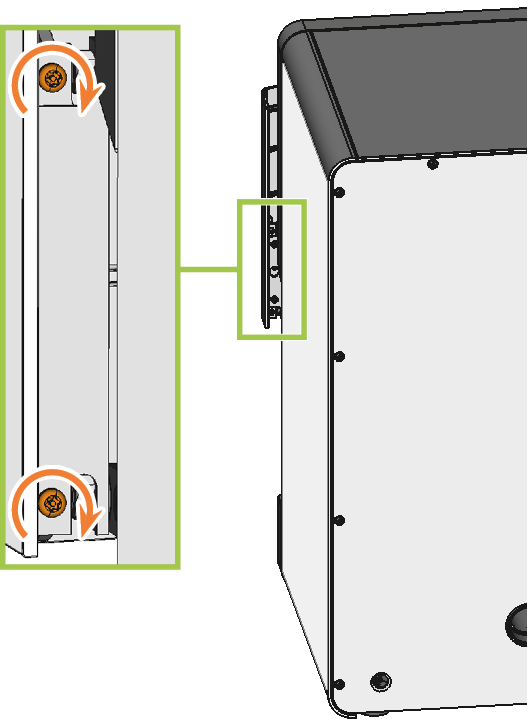

6. Utilice el destornillador dinamométrico de 1,5 Nm para atornillar la puerta de la cámara de trabajo con los 4 tornillos autorroscantes (marcados en naranja).

7. Compruebe que la puerta de la cámara de trabajo se abra y se cierre correctamente. Si no es así, afloje los 4 tornillos y corrija la posición de la puerta de la cámara de trabajo.
